Устройство для испытания колец на растяжение при нагреве
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

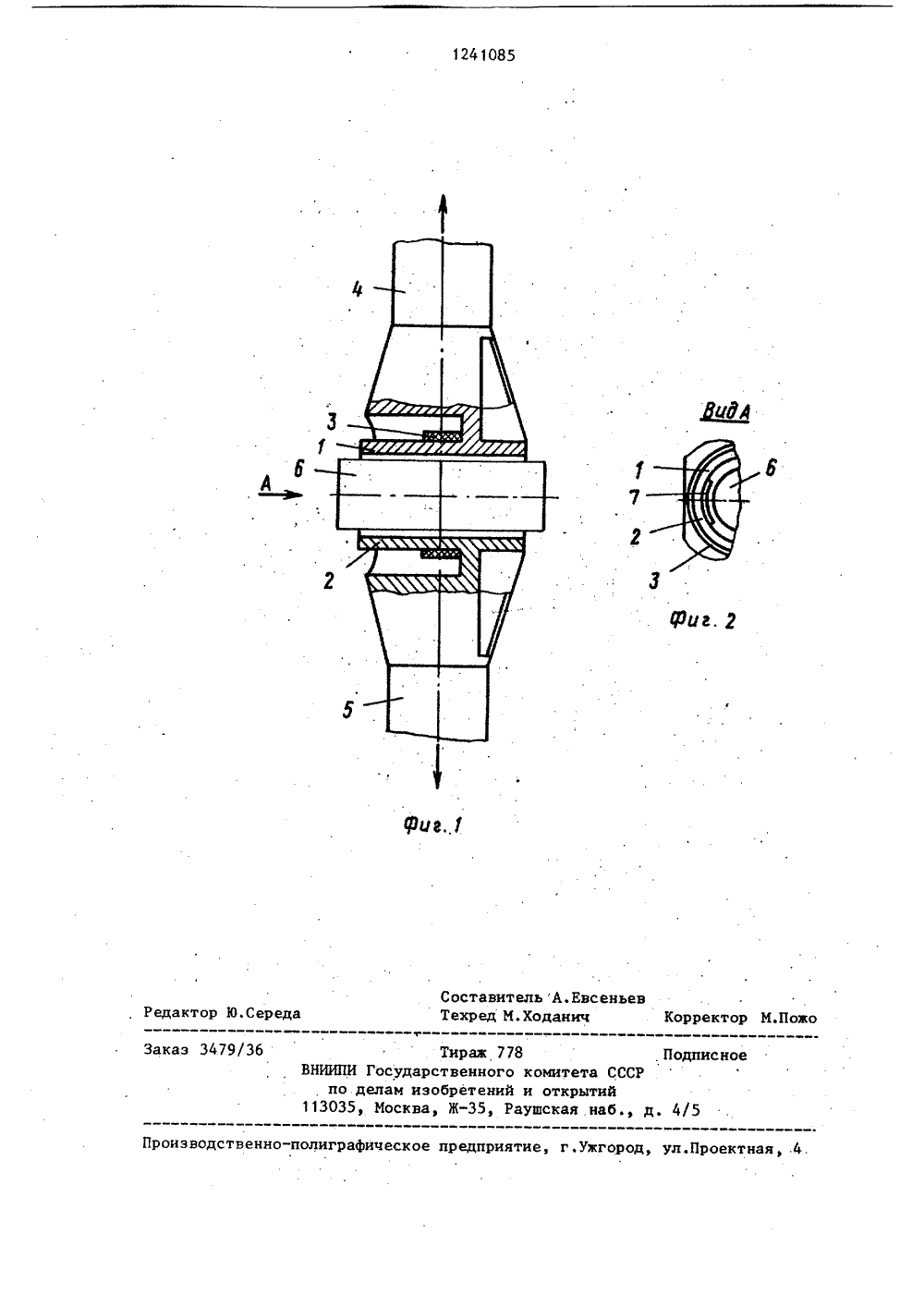

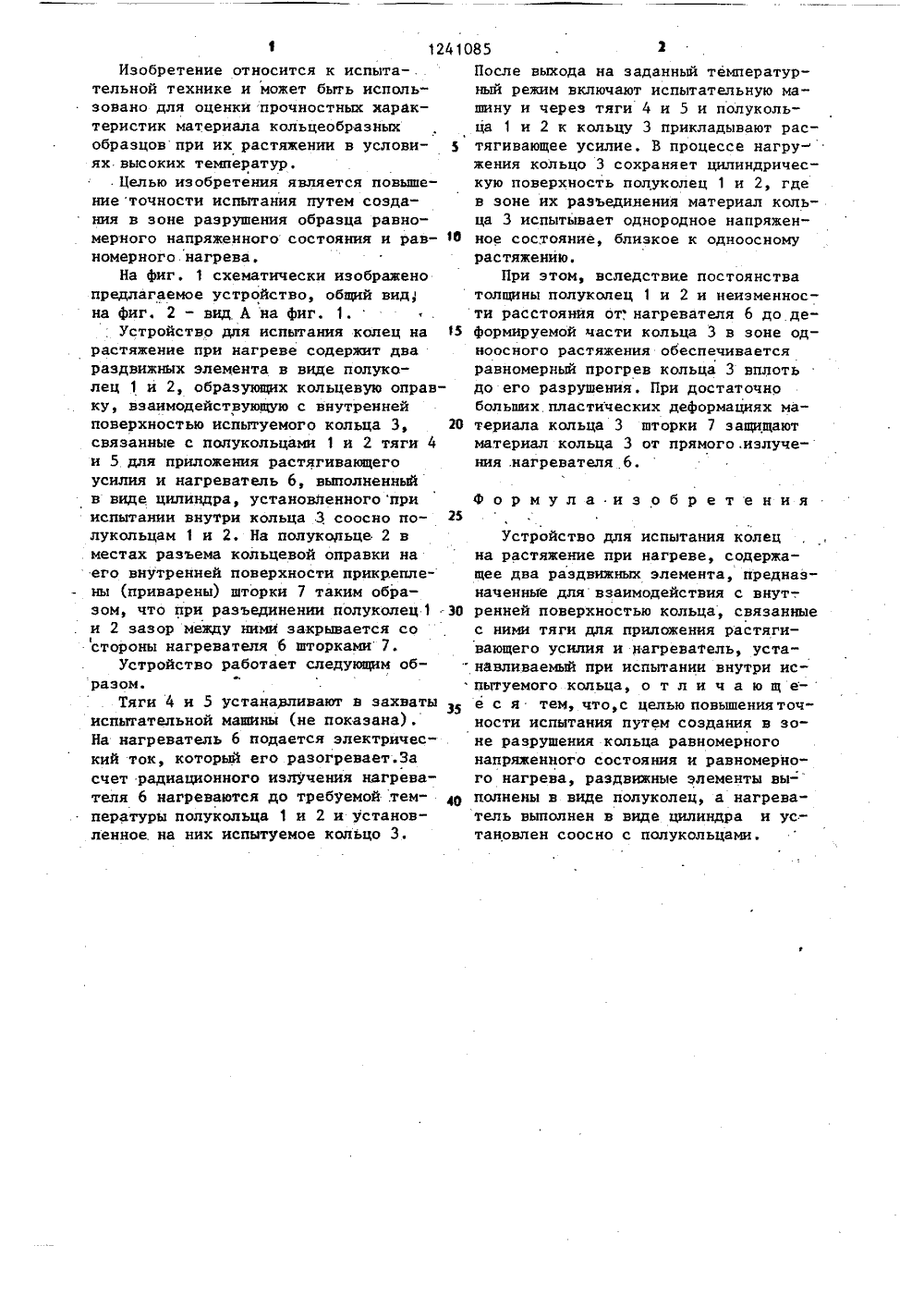

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 09) 01 59 4 С 01 Н 3/О РЕТЕНИЯ ОПИСАН ИЕ ИЗ МУ СВИДЕТЕЛЬСТ АВТОР ости ски т Е ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Институт проблем прАН УССР(56) Алексюк М,М. и дрМеханииспытания материалов при высокпературах, Киев, 1980, с. 157,рис. 6.7.(54) УСТРОЙСТВО ДЛЯ ИСПОГАНИЯНА РАСТЯЖЕНИЕ ПРИ НАГРЕВЕ(57) Изобретение относится к испыта-тельной технике, может использоваться при испытании колец на растяжение при нагреве и позволяет повысить.точ-. ность испытаний путем создания. в зоне разрушения образца равномерного напряженного состояния и.равномерного нагрева. Испытуемое кольцо растягивают раздвижными элементами, выполненными в виде полуколец, взаимодействующих с внутренней поверхностью кольца, а нагреватель, выполненныйв виде цилиндра, устанавливают при испытании внутри кольца соосно с по лукольцаья. 2 ил.12410 Формула из обретения15 Изобретение относится к испыта-. тельной технике и может быть использовано для оценки прочностных характеристик материала кольцеобразных образцов при их растяжении в условиях высоких температур,Целью изобретения является повышение точности испытания путем создания в зоне разрушения образца равномерного напряженного состояния и рав номерного. нагрева.На фиг. 1 схематически изображено предлагаемое устройство, общий вид, на фиг. 2 - вид А на фиг, 1.Устройство для испытания колец на 15 растяжение при нагреве содержит два раздвижных элемента в виде полуколец 1 и 2, образующих кольцевую оправку, взаимодействующую с внутренней поверхностью испытуемого кольца 3, 10 связанные с полукольцами 1 и 2 тяги 4 и 5 для приложения растягивающего усилия и нагреватель 6, выполненный в виде цилиндра, установленного при испытании внутри кольца 3 соосно полукольцам 1 и 2, На полукольце 2 в местах разъема кольцевой оправки на его внутренней поверхности прикреплены (приварены) шторки 7 таким образом, что при разъединении полуколец 1:30 и 2 зазор между ними закрывается со стороны нагревателя 6 шторками 7.Устройство работает следующим образом.Тяги 4 и 5 устанавливают в захваты испытательной машины (не показана). На нагреватель 6 подается электричес- . кий ток, который его разогревает.За счет радиационного излучения нагревателя 6 нагреваются до требуемой;температуры полукольца 1 и 2 и установленное. на них испытуемое кольцо 3. 85 1После выхода на заданный температурный режим включают испытательную машину и через тяги 4 и 5 и полукольца 1 и 2 к кольцу 3 прикладывают растягивающее усилие, В процессе нагружения кольцо 3 сохраняет цилиндрическую поверхность полуколец 1 и 2, где в зоне их разъединения материал кольца 3 испытывает однородное напряженное состояние, близкое к одноосному растяжению.При этом, вследствие постоянства толщины полуколец 1 и 2 и неизменности расстояния от; нагревателя 6 до деформируемой части кольца 3 в зоне одноосного растяжения обеспечивается равномерный прогрев кольца 3 вплоть до его разрушения. При достаточно больших пластических деформациях материала кольца 3 шторки 7 защищают материал кольца 3 от прямого,излучения .нагревателя 6. Устройство для испытания колец на растяжение при нагреве, содержащее два раздвижных элемента, предназначенные для взаимодействия с внут-. ренней поверхностью кольца, связанные с ними тяги для приложения растягивающего усилия и нагреватель, устанавливаемый при испытании внутри испытуемого кольца, о т л и ч а ю щ е-е с я тем, что,с целью повьппенияточности испытания путем создания в зоне разрушения кольца равномерного напряженного состояния и равномерного нагрева, раздвижные элементы выполнены в виде полуколец, а нагреватель выполнен в виде цилиндра и установлен соосно с полукольцами.1241085 едактор Ю.Сере Заказ 3479/3 Тираж 778осударственного комитета СССРам изобретений и открытийМосква, Ж, Раушская наб дписно изводственно-полиграфическ оектная, .4. приятие, г.ужгород, у НИИПИ по 13035
СмотретьЗаявка
3756496, 21.06.1984
ИНСТИТУТ ПРОБЛЕМ ПРОЧНОСТИ АН УССР
КРАЩЕНКО ВАЛЕРИЙ ПЕТРОВИЧ, ГУРАРИЙ АЛЕКСАНДР ИЛЬИЧ
МПК / Метки
МПК: G01N 3/08
Метки: испытания, колец, нагреве, растяжение
Опубликовано: 30.06.1986
Код ссылки
<a href="https://patents.su/3-1241085-ustrojjstvo-dlya-ispytaniya-kolec-na-rastyazhenie-pri-nagreve.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для испытания колец на растяжение при нагреве</a>
