Способ изготовления образцов для испытания на растяжение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

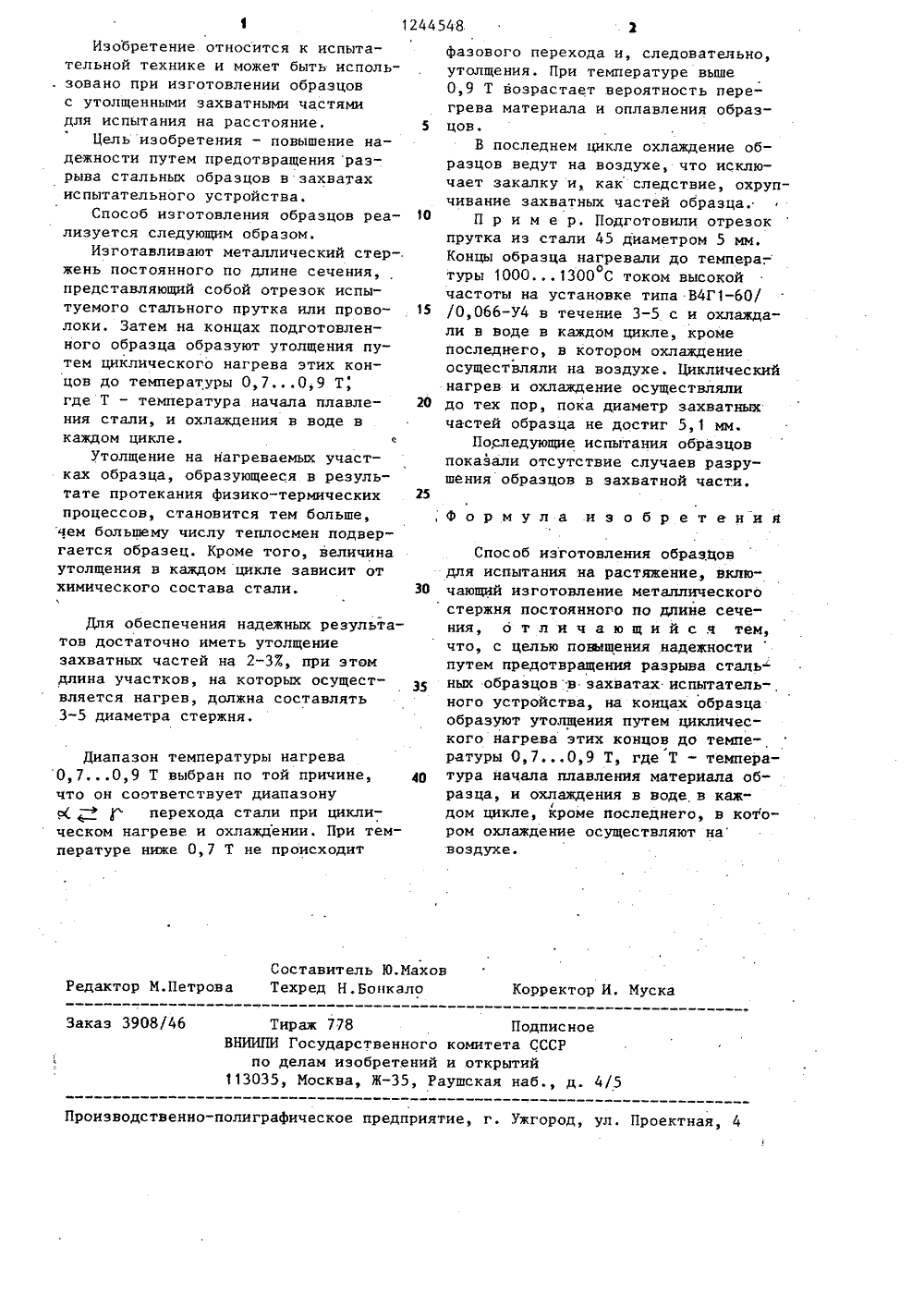

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 09) (11) 4548 А 1 а)4 С 01 М 3/08 САНИЕ ИЗОБРЕТЕНИЯ В 2 бательскиЕ.Н. КачКосовскии8.8)исание 4 УЗУ-2 дл нсти ов,.773. я испыКИИП,ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ Н АВТОРСКОМУ СВИДЕТЕЛЬСТ(54) СПОСОБ ИЗГОТОВЛЕНИЯ .ОБРАЗЦОВДЛЯ ИСПЫТАНИЯ НА РАСТЯЖЕНИЕ(57) Изобретение относится к испытательной технике и может быть использовано при изготовлении стальныхобразов с утолщенными захватнымичастями для испытания на растяжение.Целью изобретения является повышение надежности путем предотвращенияразрыва стальных образцов в захватахиспытательного устройства, Изготавливают металлический стержень постоянного по длине сечения и образуютна концах его утолщений путем циклического нагрева этих концов до температуры 0,7 0,9 Т, где Т - температура начала плавления материалаобразца, и охлаждения в воде в каждом цикле, кроме последнего, в котором охлаждение осуществляют навдздухе.1244548. Составитель Ю,МаховРедактор М.Петрова Техред Н .Бопкало Корректор И. Муска Тираж 778 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Заказ 3908/46 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к испытательной технике и может быть исполь, зовано при изготовлении образцовс утолщенными захватными частямидля испытания на расстояние.Цель изобретения - повышение надежности путем предотвращения разрыва стальных образцов в захватахиспытательного устройства,Способ изготовления образцов реализуется следующим образом,Изготавливают металлический стер-.жень постоянного по длине сечения,представляющий собой отрезок испытуемого стального прутка или проволоки. Затем на концах подготовленного образца образуют утолщения путем циклического нагрева этих концов до температуры 0,70,9 Т,где Т - температура начала плавления стали, и охлаждения в воде вкаждом цикле.Утолщение на нагреваемых участках образца, образующееся в результате протекания физико-термическихпроцессов, становится тем больше,чем большему числу теплосмен подвергается образец. Кроме того, величинаутолщения в каждом цикле зависит отхимического состава стали. Для обеспечения надежных результатов достаточно иметь утолщение захватных частей на 2-3 , при этом длина участков, на которых осуществляется нагрев, должна составлять 3-5 диаметра стержня. Диапазон температуры нагрева 0,70,9 Т выбран по той причине, что он соответствует диапазону р( фперехода стали при циклическом нагреве и охлаждении. При температуре ниже 0,7 Т не происходит фазового перехода и, следовательно,утолщения. При температуре выше0,9 Т возрастает вероятность перегрева материала и оплавления образ цов.В последнем цикле охлаждение образцов ведут на воздухе, что исключает закалку и, как следствие, охрупчивание захватных частей образца.П р и м е р. Подготовили отрезокпрутка из стали 45 диаметром 5 мм,Концы образца нагревали до темпера-.туры 1000 1300 С током высокойчастоты на установке типа В 4 Г 1-60/ 15 /0,066-У 4 в течение 3-5 с и охлаждали в воде в каждом цикле, кромепоследнего, в котором охлаждениеосуществляли на воздухе. Циклическийнагрев и охлаждение осуществляли 20 до тех пор, пока диаметр захватныхчастей образца не достиг 5,1 мм.Последующие испытания образцовпоказали отсутствие случаев разрушения образцов в захватной части.25;Формула изобретений Способ изготовления образЦовдля испытания на растяжение, вклю- ЗО чающий изготовление металлическогостержня постоянного по длине сечения, о т л и ч а ю щ и й с я тем, что, с целью повышения надежностипутем предотвращения разрыва сталь- ных образцов в захватах испытатель-, ного устройства, на концах образца образуют утолщений путем циклического нагрева этих концов до температуры 0,70,9 Т, где Т - темпера тура начала плавления материала образца, и охлаждения в воде в каж"(дом цикле, кроме последнего, в котором охлаждение осуществляют на воздухе.
