Ленточный дозатор сыпучих материалов

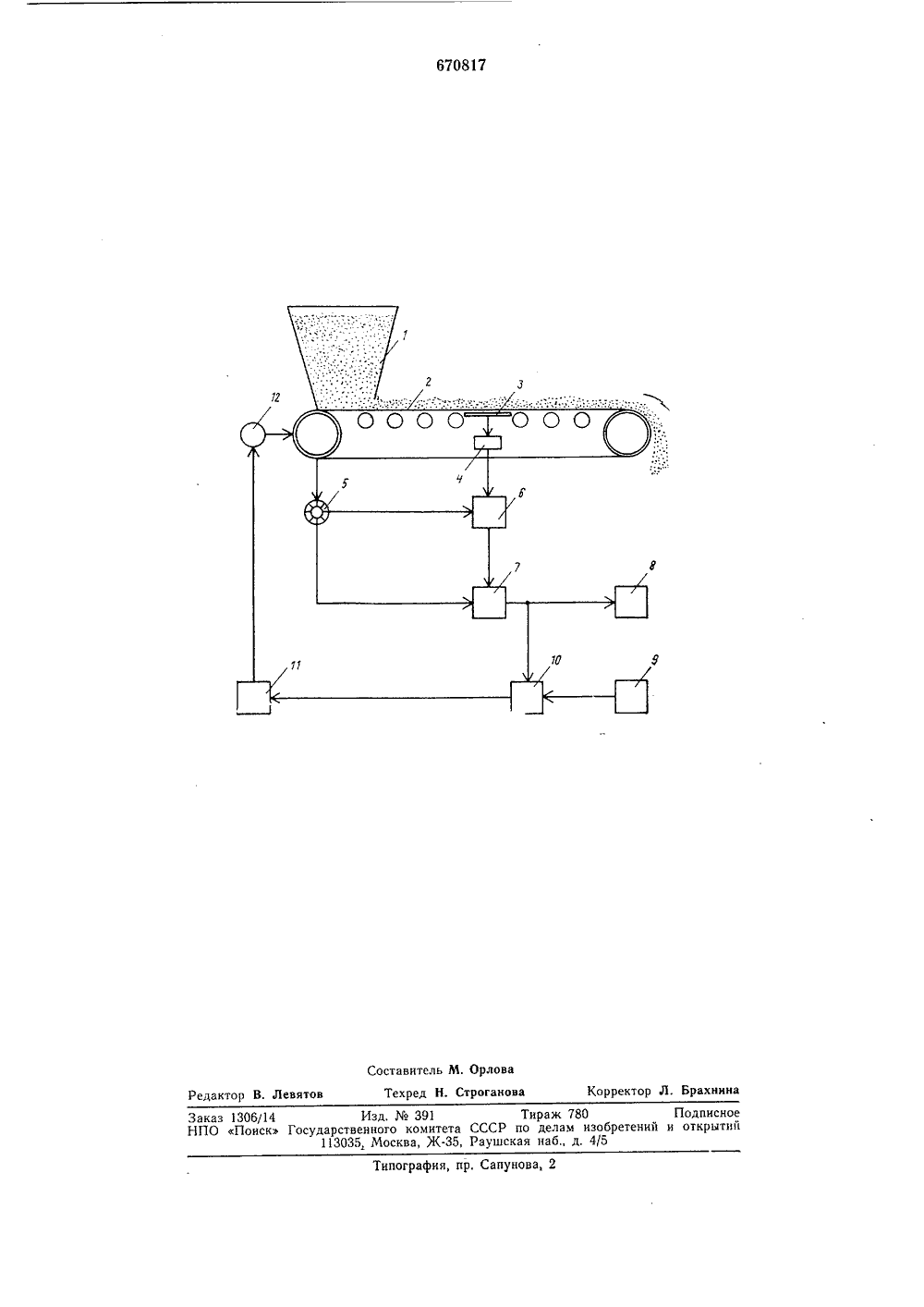

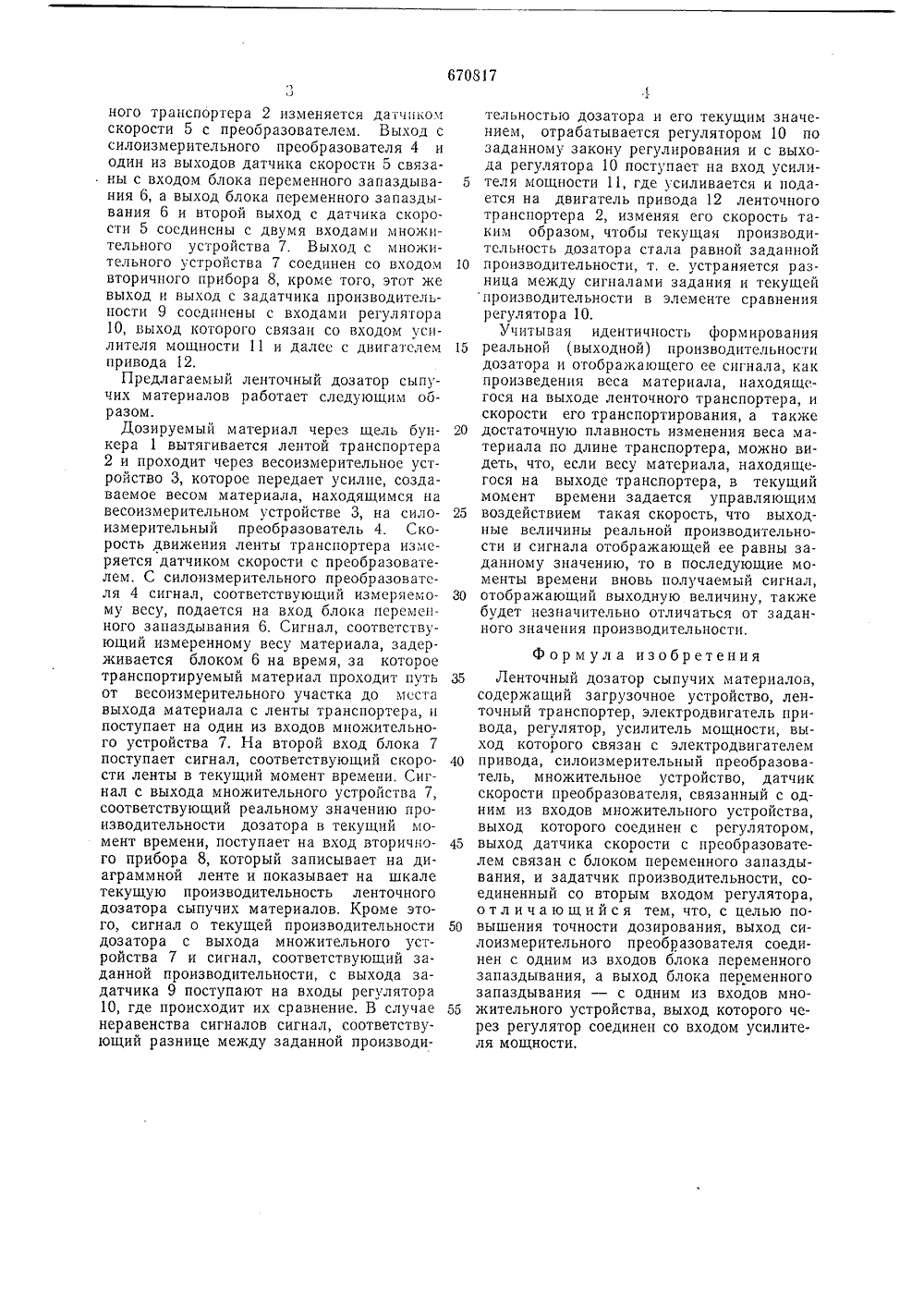

пц 67 ОЗ 7 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(45) Дата опубликования описания 30.06.79 СССР делам изобоетени, С, Ерошкин, А, С. Кузнец 1) Заявител укторский институтедств измерения мас ательскии и коншин, приборов и Научно-исслед ытательных м(54) ЛЕНТОЧНЫИ ТОР СЫПУЧИХ МАТЕРИАЛОВ еку- ми- тоб- есоус- го Изобретение относится к области весостроения и может быть использовано в конструкциях дозаторов непрерывного действия повышенной точности,Известен дозатор сыпучих материалов, содержащий загрузочное устройство и расположенный под ним ленточный транспортер с электроприводом, задатчик производительности, регулятор, силоизмерительный преобразователь, множительное устройство, усилитель мощности, блок переменного запаздывания (устройство, копирующее запаздывание) и датчик скорости с преобразователем, Блок переменного запаздывания предназначается для задержки сигнала, регулирующего воздействия на время, пропорциональное скорости перемещения материала с весоизмерительного участка до конца транспортирования. Сигнал о т щем значении производительности фор руется в виде произведения сигналов, о ражающих текущее значение веса на в измерительном участке и скорости, об лавливаемой весом на выходе ленточно транспортера.Известный дозатор сыпучего материала имеет существенный недостаток, заключающийся в том, что фиксируемое текущее значение производительности, полученное в результате перемножения сигналов, отображающих текущее значение веса материала, проходящего через весоизмерительныйучасток, и значение скорости, задаваемойвесом материала, находящегося на выходе5 транспортера, оказывается неравным реальному значению производительности навыходе дозатора в текущий момент времени, так как вес материала, находящийсяна выходе дозатора, не соответствует весу10 .материала на весоизмерительном участке,что приводит к ошибке дозирования.Целью изобретения является устранениеотмеченного выше недостатка, т. е. повышение точности дозирования. Для этого15 выход силоизмерительного преобразователя соединен с блоком переменного запаздывания, а выход блока переменного запаздывания с одним из входов множительного устройства, выход которого через ре 20 гулятор соединен со входом усилителямощности.На чертеже изображена схема предложенного ленточного дозатора сыпучих материалов,25 Загрузочный бункер 1 установлен надленточным транспортером 2. Под ленточным транспортером 2 помещено весоизмерительное устройство 3, передающее усилие на весоизмерительный преобраьоваЗО тель 4. Скорость движения ленты ленточного транспортера 2 изменяется датчиком скорости 5 с преобразователем, Выход с силоизмерительного преобразователя 4 и один из выходов датчика скорости 5 связаны с входом блока переменного запаздывания 6, а выход блока переменного запаздывания 6 и второй выход с датчика скорости 5 соединены с двумя входами множительного устройства 7. Выход с множительного устройства 7 соединен со входом вторичного прибора 8, кроме того, этот же выход и выход с задатчика производительности 9 соединены с входами регулятора 10, выход которого связан со входом усилителя мощности 11 и далее с двигателем привода 12.Предлагаемый ленточный дозатор сыпучих материалов работает следующим образом.Дозируемый материал через щель бункера 1 вытягивается лентой транспортера 2 и проходит через весоизмерительное устройство 3, которое передает усилие, создаваемое весом материала, находящимся на весоизмерительном устройстве 3, на силоизмерительный преобразователь 4. Скорость движения ленты транспортера измеряется датчиком скорости с преобразователем. С силоизмерительного преобразователя 4 сигнал, соответствующий измеряемому весу, подается на вход блока переменного запаздывания 6. Сигнал, соответствующий измеренному весу материала, задерживается блоком 6 на время, за которое транспортируемый материал проходит путь от весоизмерительного участка до места выхода материала с ленты транспортера, и поступает на один из входов множительного устройства 7. На второй вход блока 7 поступает сигнал, соответствующий скорости ленты в текущий момент времени. Сигнал с выхода множительного устройства 7, соответствующий реальному значению производительности дозатора в текущий момент времени, поступает на вход вторичного прибора 8, который записывает на диаграммной ленте и показывает на шкале текущую производительность ленточного дозатора сыпучих материалов, Кроме этого, сигнал о текущей производительности дозатора с выхода множительного устройства 7 и сигнал, соответствующий заданной производительности, с выхода задатчика 9 поступают на входы регулятора 10, где происходит их сравнение, В случае неравенства сигналов сигнал, соответствующий разнице между заданной производи 5 10 15 20 25 30 35 40 45 50 55 4тельностью дозатора и его текущим значением, отрабатывается регулятором 10 по заданному закону регулирования и с выхода регулятора 10 поступает на вход усилителя мощности 11, где усиливается и подается на двигатель привода 12 ленточного транспортера 2, изменяя его скорость таким образом, чтобы текущая производительность дозатора стала равной заданной производительности, т, е. устраняется разница между сигналами задания и текущей производительности в элементе сравнения регулятора 10.Учитывая идентичность формирования реальной (выходной) производительности дозатора и отображающего ее сигнала, как произведения веса материала, находящегося на выходе ленточного транспортера, и скорости его транспортирования, а также достаточную плавность изменения веса материала по длине транспортера, можно видеть, что, если весу материала, находящегося на выходе транспортера, в текущий момент времени задается управляющим воздействием такая скорость, что выходные величины реальной производительности и сигнала отображающей ее равны заданному значению, то в последующие моменты времени вновь получаемый сигнал, отображающий выходную величину, также будет незначительно отличаться от заданного значения производительности. Формула изобретенияЛенточный дозатор сыпучих материалов, содержащий загрузочное устройство, ленточный транспортер, электродвигатель привода, регулятор, усилитель мощности, выход которого связан с электродвигателем привода, силоизмерительный преобразователь, множительное устройство, датчик скорости преобразователя, связанный с одним из входов множительного устройства, выход которого соединен с регулятором, выход датчика скорости с преобразователем связан с блоком переменного запаздывания, и задатчик производительности, соединенный со вторым входом регулятора, отличающийся тем, что, с целью повышения точности дозирования, выход силоизмерительного преобразователя соединен с одним из входов блока переменного запаздывания, а выход блока переменного запаздывания - с одним из входов множительного устройства, выход которого через регулятор соединен со входом усилителя мощности,670817 Составитель М. Орловаактор В. Левятов Техред Н. Строганова Корректор Л. Брахнин графия, пр апунова, 2 Заказ 1306/14 Изд.391 Тираж 780 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытш113035, Москва, Ж, Раушская наб., д. 4/5
