Уплотнение подшипника качения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст
(51)5 Е 16 С 33/78 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР СПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Производственное обьединение "Первый государственный подшипниковый заВод(72) Л.Б.Попов, Л.М.Конкина и А.Л.Кислых53) 62,762.44(088.8)56) Авторское свидетельство СССРМ 213477, кл. Р 16 С 33/78, 1968.(54) УПЛОТНЕНИЕ ПОДШИПНИКА КАЧЕНИЯ(57) Изобретение относится к машиностроению, а именно к защитным устройствам подИзобретение относится к машиностроению, а именно к защитным устройствам подшипников качения. Цель изобретения - повышение надежности изготовления эа счет снижения вероятности эалипания уплотнения на рабочей поверхности инструмента при его раскрытии.На чертеже дано предлагаемое уплотнение, разрез.Уплотнение выполнено в виде шайбы 1 из упругого материала, армированной металлическим кольцом 2. На одном торце шайбы 1 выполнен кольцевой уступ 3 для заделки металлического кольца 2, на другом торце - скошенный в сторону внутреннего диаметра участок 4, смещенный по отношению к уступу в ту же сторону. Между кольцевым уступом 3 и прилегающей к внутреннему диаметру шайбы зоной выполнена кольцевая канавка 5, Канавка 5 имеет наклонное в сторону уступа основание 6 и.Я 2 1677392 А 1 шипников качения. Цель изобретения - повышение надежности изготовления, Уплотнение подшипника качения выполнено в виде шайбы 1 из упругого материала, армированной металлическим кольцом 2. На одном торце выполнен кольцевой уступ 3. На другом торце - скошенный участок 4: Между кольцевым уступом 3 и прилегающей к внутреннему диаметру шайбы зоной выполнена кольцевая канавка 5. Основание 6 канавки 5 и ее боковая стенка 7 образуют "замок". За счет "замка" при раскрытии пресс-формы уплотнение остается на нижней его части и не деформиоуется. 1 ил,сопряженную с ним боковую стенку 7, наклонную к основанию под острым углом, Основание б и боковая стенка 7 образуют "замок"=0,12 мм, эа счет которого при раскрытии пресс-формы уплотнение остается на нижней части пресс-формы, т.е. не будет деформироваться.Шайба 1 по наружному диаметру имеет радиус закругления 8, приближенный к форме канавки наружного кольца подшипника, а по внутреннему диаметру имеет цилиндрическую поверхность 9 для скользящего контакта с внутренним кольцом подшипника.При раскрытии пресс-формы за счет "замка" воздух беспрепятственно проникает в пространство между верхней вставкой пресс-формы и шайбой 1, т.е. уп 1 отнение не залипает на верхней вставке, а надежно остается на нижней вставке пресс-формы, с которой легко снимается.Использование изобретения позволит повысить технологичность уплотнения и1677392 Составитель Л. Кирюхинадактор М, Васильева Техред М.Моргентал орректор О. Кундрик аказ 3100 ВНИИПИ Го ТиражПодписноетвенного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб., 4/5 агарина, 101 Производственно-издательский комбинат "Патент", г, Ужго снизить процент брака по искажению формы.Формула изобретения Уплотнение подшипника качения, выполненное в виде шайбы из упругого материала, армированной металлическим кольцом и имеющей на одном из ее торцов кольцевой уступ для заделки металлического кольца по внутреннему диаметру, а на Другом - скошенный в сторону внутреннего диаметра участок, смещенный по отношению к кольцевому уступу в ту же сторону, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности изготовления, меж ду кольцевым уступом и прилегающей квнутреннему диаметру шайбы зоной выполнена кольцевая канавка с наклонным в сторону уступа основанием и сопряженной с ним боковой стенкой, наклонной под ост рым углом к основанию.
СмотретьЗаявка
4744832, 25.08.1989

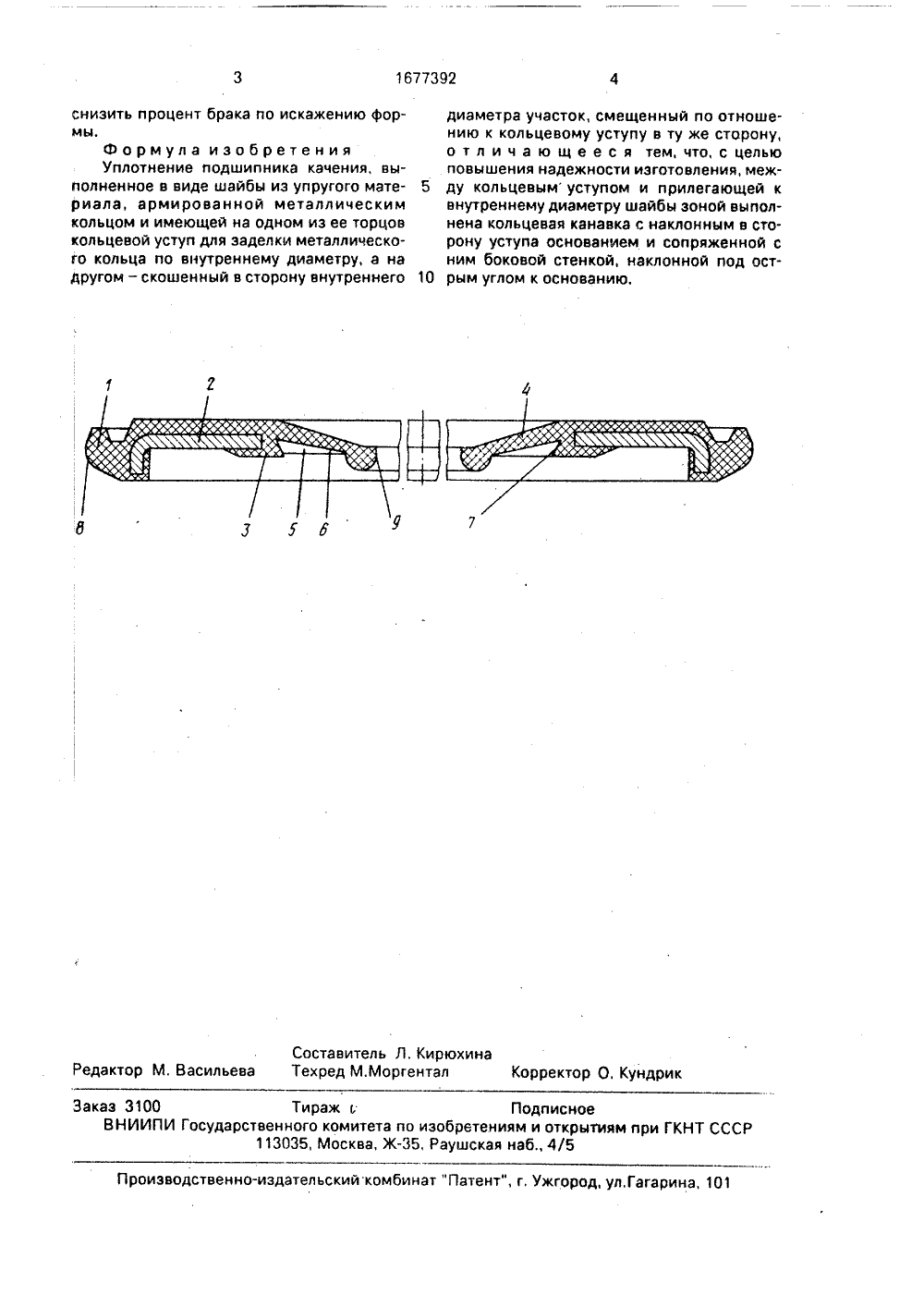

ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "ПЕРВЫЙ ГОСУДАРСТВЕННЫЙ ПОДШИПНИКОВЫЙ ЗАВОД"
ПОПОВ ЛЕОНИД БОРИСОВИЧ, КОНКИНА ЛЮБОВЬ МАТВЕЕВНА, КИСЛЫХ АЛЕКСАНДР ЛЕОНИДОВИЧ
МПК / Метки
МПК: F16C 33/78
Метки: качения, подшипника, уплотнение
Опубликовано: 15.09.1991
Код ссылки
