Уплотнение для подшипников качения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

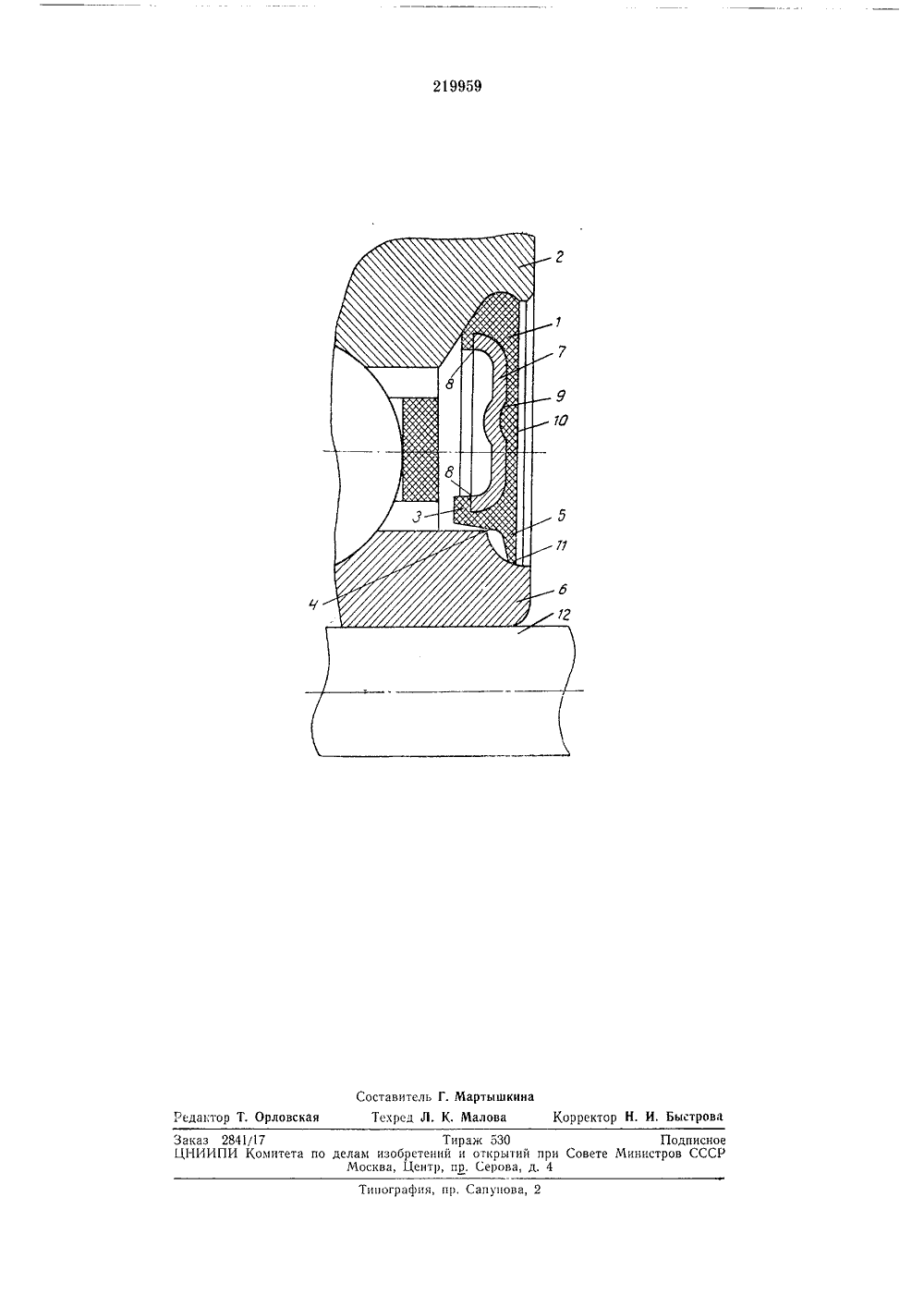

Союз Советских Социалистических РеспуОликЗависимое от авт. свидетельстваКл, 471 т, 33 Заявлено 30.1.1967 ( 1129715/25-27) с присоединением заявкиПриоритет МПК Г 16 сУД К 621.822,7-762.426(088.8) Комитет по делам изобретений и открытий при Совете Министров СССРЗаявитель УПЛОТНЕНИЕ ДЛЯ ПОДШИПНИКОВ КАЧЕНИЯ Предмет изобретения Известны уплотнения для подшипников качения, состоящие из изогнутого металлического каркаса с перфорацией, соединенного с эластичной шайбой. Внутренняя уплотняющая кромка уплотнения разделяет внешнюю среду и смазку внутри подшипника.Предложенное уплотнение отличается тем, что эластичная шайба выполнена в виде фасонного изделия с кольцевым буртиком по краям, направленным внутрь подшипника, а металлический каркас имеет кольцевой выступ посредине и отбортовку по краям.Такое уплотнение надежнее, жестче и технологичнее в изготовлении.На чертеже изображено предложенное уплотнение для подшипников качения.Уплотнение состоит из эластичной шайбы 1, которая закреплена в кольце 2 подшипника и имеет кольцевой буртик 3. Этот буртик является отражателем смазки, образуя уплотняющую лабиринтную щель 4. Радиальный упругий выступ 5 шайбы выполняет роль пыльника, предохраняющего внутреннюю полость подшипника от попадения извне пыли и грязи. Сочетание упругого выступа 5 с кольцевым буртиком 3 позволяет снизить тепловые эффекты от трения о внутреннее кольцо б подшипника.Жесткое металлическое кольцо (каркас) 7, армирующее эластичную шайбу 1, имеет отбортовку 8 на краях и кольцевой выступ 9 посредине. Кольцо 7 выполнено без перфорации, что облегчает технологию изготовления дстали в прессформе и увеличивает монолитность и каркасность уплотнения, не снижая 5 прочности связи резины с металлом, так какэто компенсируется сочетанием жесткого кольца (каркаса) 7 и кольцевого буртика 3.Наружная часть 10 эластичной шайбы выполнена плоской, а края 11 с прямыми или 10 почти прямыми углами, что облегчает изготовление прессформы и извлечение опрессованного изделия из прессформы.Вращение вала 12 передается внутреннемукольцу б подшипника, по которому скользит 15 упругий выступ 5, а кольцевой буртик 3 ищель 4 препятствуют вытеканию смазки. 20 1. Уплотнение для подшипников качениязакрытого типа, состоящее из эластичной шайбы и металлического каркаса, отличаюи 1 ееся тем, что, с целью повышения надежности и технологичности изготовления, эластич ная шайба выполнена в виде фасонного изделия с кольцевым буртиком по краям, направленным внутрь подшипника.2. Уплотнение по п. 1, отличающееся тем,что, с целью увеличения жесткости, металли ческий каркас выполнен с кольцевым выступом посредине и с отбортовкой по краям.Заказ 2841/17 Тираж 530 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4 Типография, пр. Сапунова, 2
СмотретьЗаявка
1129715
В. И. Трещалов, В. М. Шпиндлер, Л. В. Руденко Научно исследовательский институт резиновой промышленности
МПК / Метки
МПК: F16C 33/78
Метки: качения, подшипников, уплотнение
Опубликовано: 01.01.1968
Код ссылки
