F16C 32/00 — Опорные устройства, не отнесенные к другим рубрикам
Опорное устройство телескопа
Номер патента: 1032237
Опубликовано: 30.07.1983
Авторы: Князев, Петров, Сальников
МПК: F16C 32/00
...и надежности наведения телескопа на объект за счет, уменьшенияскоростей и ускорений слежения иисключения влияния деформации поворотной части.Поставленная цель достигаетсятем, что опорное устройство телескопа, содержащее установленный нагидростатических опорах подвижныйэлемент с оптической трубой и хвостовиком, опирающимся на опору качения,а также неподвижное основание, снаб-.жено расположенной между основаниеми гндростатическими опорами подвижного элемента и прикрепленной к нимповоротной плитой с опорным пальцеми установленной на нем опорой качения, а также закрепленными на поворотной плите и взаимодействующими .сопорной поверхностью основания,.поменьшей мере, тремя дополнительнымигидростатическими опорами, опоракачения опорного...
Вибронесущая опора скольжения
Номер патента: 1084500
Опубликовано: 07.04.1984
Авторы: Богомольный, Ширяев
МПК: F16C 32/00
Метки: вибронесущая, опора, скольжения
...- повышение несущей способности и расширение эксплуатационных возможностей.Указанная цель достигается тем, что в вибронесущей опоре, содержащей охватывающую цапфу вала и смонтированную в корпусе на опорных, элементах упругую неподвижную втулку, соединенную с вибратором, вибратор выполнен в виде расположенных по окружности вокруг втулки сегментных пьезопреобразователей, между которыми расположены опорные элементы, каждый из которых выполнен в виде четырехзвенного ромбовидного мультипликатора, звенья которого, образующие острый угол, кинематически связаны с торцами сегментных пьезопреобразователей, звенья, образующие тупые углы, кинематически связаны соответственно с корпусом и упругой неподвижной втулкой, а пьезоэлементы каждого...
Шаровая опора
Номер патента: 1141240
Опубликовано: 23.02.1985
Автор: Паляничка
МПК: F16C 32/00
...меньшего диаметра 3, средство 4, удерживающее их от выпадения, и разгрузочный участок 5 для шариков меньшего диаметра 3,и снабжена втулкой б, обхватывающей каждый шарик, а разгрузочный участок выполнен по периферии сферического гнезда в виде кольцевого скоса 7, при этом средство 4от выпадения со стороны разгрузочного участка 5 выполнено со скосом 8. Внутри втулки б имеется цилиндрический канал, диаметр которого несколько больше диаметра шарика 3. Наружная боковая поверхность имеет сферическую или бочкообразную форму. Высота втулки немного меньше диаметра шарика 3. Рекомендуется втулки выполнять из антифрикционного материала типа фторопласта.Для предотвращения попадания грязиопора снабжена крышкой 9, Средство 4, удерживающее шарики и...
Радиальный газовый подшипник
Номер патента: 1333904
Опубликовано: 30.08.1987
Авторы: Гарбаравичюс, Гяцявичюс, Дагилис
МПК: F16C 32/00
Метки: газовый, подшипник, радиальный
...с .опорной поверхностью 7 кбрпуса 2 рабочий зазор.При смещении вращающегося элемента1 под действием радиальной нагрузкилопатки 5 глубже входят в радиальныепазы 4 со стороны действующей нагрузки, а с противоположной стороны больше выдвигаются из радиальных пазов4, Это приводит соответственно к увеличению и уменьшению объемов секторов, образованных вращающимся элементом 1, корпусом 2, торцовыми крышками 3, лопатками 5 с подпятниками 6,и, следовательно, к уменьшению и увеличению давления газа в указанных полостях, Разность давлений, действующих с противоположных сторон на враОщающийся элемент 1 и лопатки 5, уравновешивает приложенную нагрузку.При вращении вала 1 лопатки 5 сподпятниками 6 прижимаются к внутренней поверхности корпуса 2...
Вибрационный подшипник
Номер патента: 1344974
Опубликовано: 15.10.1987
Авторы: Акялис, Рагульскис
МПК: F16C 32/00
Метки: вибрационный, подшипник
...подвески валов.Целью изобретения является умень 5шение затрат энергии на питание вибрационного подшипника путем достиЖения совпадения резонансных частот колебаний пьезокерамических вкладышейи пьезокерамического отражателя.На фиг. 1 изображена схема предлагаемого.подшипника; на фиг. 2 - осциллограммы резонансных колебаний,Вибрационный подшипник состоит изпьезокерамического отражателя 1,внутри которого расположены секторные .пьезокерамические вкладыши 2,жестко скрепленные с упомянутым отражателем, и концентраторы 3 механических колебаний, охватывающие вал 4,20Секторные пьезокерамические вкладыши2 соединены с высокочастотным генератором 5, а пьезокерамический отражатаель 1 - с переменной индуктивностью 6. При пддаче напряжения...
Вибронесущая опора
Номер патента: 1344975
Опубликовано: 15.10.1987
Авторы: Колокольцев, Молотов
МПК: F16C 32/00
Метки: вибронесущая, опора
...крепежных элементов 2 неподвижный элеэлемент в виде упругой оболочки в форме тела вращения, состоящий из двух втулок 3 и 4, соединенных с пьезокерамическим вибратором 5, и подвижный элемент в виде жестко скрепленных валов б и 7 или одного ступенчатого вала, Упругая оболочка выполнена из двух встречно расположенных и соеди 20 ненных между собой по торцовой.поверхности втулок 3 и 4, снабженных кольцеобразными на торцах проточками 8, Пьезокерамический вибратор 5 размещен между втулками 3 и 4 в кольцеобразных проточках 8. Крепежные элеэлементы 2, например винты, расположены по окружности, радиус которой превышает радиус цилиндрического пьезокерамического вибратора 5.Вибронесущая опора работает следующим. образом.Вибратор 5 возбуждает...
Вибронесущая опора
Номер патента: 1355786
Опубликовано: 30.11.1987
Авторы: Колокольцев, Молотов
МПК: F16C 32/00
Метки: вибронесущая, опора
...опора содержит неподвижный элемент в виде упругойоболочки 1, на боковой поверхностикоторой закреплен вибратор 2, охватывающую их фиксирующую втупку 3,закрепленную на корпусе 4 с помощьюупоров 5, и подвижный элемент (вал)6, размещенный внутри упругой оболочки 1. Вибратор 2 представляетсобой пьезокерамический цилиндр,который поджат к упругой оболочке1 с помощью фиксирующей;зтулки 3,На радиальные поверхности вибраторананесены электроды, к которым подводится высокочастотное напряжениеот источника (не показан). Охватывающая фиксирующая. втулка 3 сопряжена с упругой оболочкой 1 по линии,диаметрально противоложно расположенной относительно места креплениявибратора 2,Вибронесущая опора работает следующим образом,Под действием...
Волновая передача
Номер патента: 1388621
Опубликовано: 15.04.1988
Автор: Фетисов
МПК: F16C 32/00, F16H 1/00
...Тираж 784 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Иосква, Ж-.35, Раушская наб д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 Изобретение относится к волновыммеханическим передачам, может быть использовано в механических трансмиссиях и является дополнительным к авт.св, 9 945521.Цель изобретения - повышение долговечности передачи путем уменьшения сил трения и износа между трущимися поверхнотями.На чертеже показана схема волновой передачи, поперечное сечение.Волновая передача содержит жесткое 1 и гибкое 2 колеса, постоянный кольцевой магнит 3, постоянные магниты 4 кулачка 5, электромагнитный высокочастотный вибратор 6, пружины 7.Передача работает...

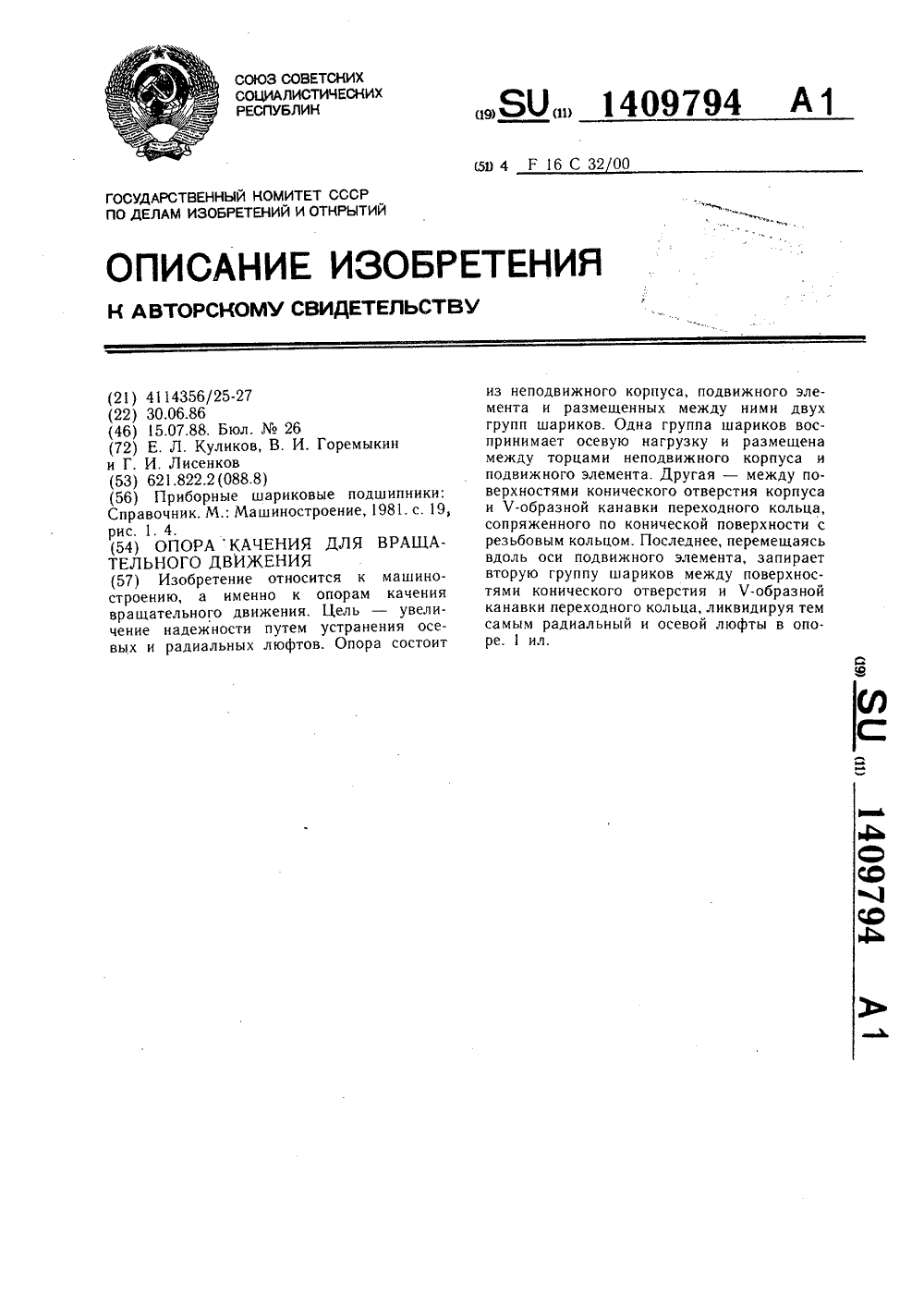

Опора качения для вращательного движения
Номер патента: 1409794
Опубликовано: 15.07.1988
Авторы: Горемыкин, Куликов, Лисенков
МПК: F16C 32/00
Метки: вращательного, движения, качения, опора
...поверхностью гладкого кольца 6 с Ч-образной канавкой 7 на15наружной цилиндрической поверхности,Группа шариков 3 размещена между поверхностью 8 корпуса и торцовой поверхностью 9 фланца подвижного элемента,группа шариков 4 размещена между конической поверхностью 10 корпуса 1 и поверхностями Ч-образной канавки 7. Для равномерного распределения шариков в каждойгруппе предусмотрены сепараторы 1 и 12.Контргайка 13 служит для стопорения резьбового кольца 5,Работа опоры заключается в безлюфтовом вращении подвижного элемента 2 относительно корпуса 1.Устранение зазоров между шариками каждои группы и их опорными поверхн30 ностями достигается следующим образом.При навертывании резьбового кольца 5 на резьбу подвижного элемента 2 кольцо 6...
Подшипниковый узел магнитной опоры
Номер патента: 1411526
Опубликовано: 23.07.1988
Авторы: Елезов, Кочановский, Лебедев
МПК: F16C 21/00, F16C 32/00
Метки: магнитной, опоры, подшипниковый, узел
...пружиной 8 и силами трения в резьбе 14, заворачивает или кольцо 12 или втулку 4, в зависимости ог варианта исполнения, и тем самым возвращает ротор в центральное положение (фиг. 2 и 4). Причем в варианте исполнения, изображенном на фиг. 1, по мере раскручивания наружной втулки 4 возникает центробежная сила которая отжимает элемент 9 и тем самым размыкает фрикциоиную пару,В варианте, изображенном на фиг. 2, размыкание фрикционной пары происходит по мере снижения центробежной силы за счет уменьшения частоты вращения ротора 1.В этом случае сила упругого элемента 11 отводит фрикционный элемент 9 от элемента 10.Для обеспечения работоспособности уст ройства необходимо выполнять условияМтф ) Мтр + Мир ( Мтк,Мтк ) Мтф;1+ М.где М.ф -...
Подшипниковая вибрирующая опора
Номер патента: 1428852
Опубликовано: 07.10.1988
Авторы: Григоров, Замятин, Михайлов
МПК: F16C 32/00
Метки: вибрирующая, опора, подшипниковая
...конструкция подшипниковой вибриру ,ющей опоры.Предлагаемая опора содержит вал 1, двухъярусный шарикоподшипник, состоящий из внутреннего 2 шари" коподшипника, запрессованного в наружО ный 3 шарикоподшипник, на наружном конце которого с натягом установлен. шкив 4, стаканообразный элемент 5, жестко связанный со средним кольцом двухъярусного,шарикоподшипника, абра зованного внутренним кольцом наружного шарикоподшипника 3 и наружным кольцом внутреннего шарикоподшипника 2, болтовое соединение оо, упругий диск 7., пьеэокерамический вибратор 8, провода 9 питанияе При подаче высокочастотного напряжения от внешнего генератора на об" кладки пьеэокерамического вибратора 8 последний начинает деформироваться в осевом направлении. Частота...
Подшипниковый узел
Номер патента: 1449724
Опубликовано: 07.01.1989
Авторы: Емец, Новошицкий, Тарабрин, Чумак
МПК: F16C 32/00
Метки: подшипниковый, узел
...нагрузку, действующую на вал. Рабочее тело (газ) поступает через каналы 6 в рабочий зазор между опорными поверхностямискольжения втулок 4 и 5 и роликов 1.При смещении роликов в радиальномнаправлении от передачи на них нагрузок, действующих на вал, возникает сила вследствие перепада давленийв изменившихся рабочих зазорах, стре 5мящаяся сместить ролики в первоначальное положение,Одновременно с этим через сопла 7гаэ направляется на выемки 9,осуще- ствляя раскрутку роликов 1 что преО пятствует падению окружной составляющей скорости движения роликов.Изобретение позволяет снизить вероятность появлекия проскальзыванияроликов относительно вала, уменьшитьизнос поверхностей сопряжения и снизить выделение тепла в этой зоне,что увеличивает...
Радиальный газовый подшипник
Номер патента: 1460452
Опубликовано: 23.02.1989
Авторы: Гарбаравичюс, Гяцявичюс, Дагилис, Лютикас
МПК: F16C 32/00
Метки: газовый, подшипник, радиальный
...Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к машиностроению, может быть использовано в узлах машин и механизмов, подверженных высоким радиальным нагрузкам и вращающихся с высокими скоростями, и является усовершенствованием изобретения по авт.св. У 1333904.Цель изобретения - упрощение конструкции и повышение окружной скорос ти вращающегося.элемента.На чертеже изображен радиальный газовый подшипник, поперечный разрез.Подшипник состоит из вращающегося элемента в виде вала 1 и корпуса 2. На вращающемся элементе 1 выполнены радиальные пазы 3, в которых размещены лопатки 4 с возможностью перемещения в радиальном направлении. На периферийных концах лопаток...
Радиальный газовый подшипник
Номер патента: 1472711
Опубликовано: 15.04.1989
Авторы: Гарбаравичюс, Гяцявичюс, Дагилис, Лютикас
МПК: F16C 32/00
Метки: газовый, подшипник, радиальный
...действующая на вращающийся элемент е - эксцент" риситет положения оси вращающегося элемента от воздействия нагрузки; К - радиус опорной поверхности; г - внешний радиус вращающегося эЛемента, Кривая А построена для известного радиального газового подшипника, кривая Б - для предлагаемого радиального газового подшипника.Радиальный газовый подшипник состоит из вращающегося элемента в виде вала 1 и корпуса 2. На вращающемся элементе 1 выполнены радиальные пазы 3, в которых размещены лопатки 4 с возможностью перемещения в радиальном направлении. На периферийных концах лопаток 4 установлены шарнирно закрепленные подпятники 5, образующие с опорной поверхностью 6 корпуса 2 рабочий зазор. В корпусе 2 выполнено по меньшей мере одно отверстие 7,...
Подшипниковый узел
Номер патента: 1508024
Опубликовано: 15.09.1989
Авторы: Емец, Медведовский, Новошицкий, Тарабрин, Чумак
МПК: F16C 32/00
Метки: подшипниковый, узел
...Газостатическое взвешивание ролико рые равномерно расположены в ок направлении, снижает вероятность пр зывания роликов 1 относительно вал тора. леду Изобретение позволяет увеличить срок службы и надежность подшипникового узла, снизив при этом его габаритные размеры. ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИРИ ГКНТ СССР(57) Изобретение относится книю и может использовать ров.На фиг. 1 схематично представлен узел, продольный разрез; на фиг. 2 - сечение А - А на фиг. 1.Подшипниковый узел содержит подшипники качения в виде равномерно расположенных в окружном направлении роликов 1, сопряженных с внешней поверхностью вала 2, Ролики 1 установлены с рабочим зазором внутри размещенных в корпусе 3 втулок .4. Во втулках 4 выполнены каналы 5...
Способ создания несущей способности в узле трения
Номер патента: 1532737
Опубликовано: 30.12.1989
Авторы: Аяотс, Лаанеотс, Мельдра
МПК: F16C 32/00
Метки: несущей, создания, способности, трения, узле
...(условие Р: Р на фиг,1) диаметральный зазор необходимо на основании уровня (2) выбирать лво ("О" +сов ОВ)811 Ы (3) ддсозоы. (3овоВ случае применения капилляра 1, один торец которого соединен с зазо(6) 5 1532 ром 5 между втулкойи валом 2, а другой с окружающей средой (Фиг,8), зависимость силы трения покоя от дозы масла имеет вид, показанный на фиг.8 кривой 7, т.е. после дозы5к сила трения не повышается, а остается на минимальном значении Р . П ит)этом необходимо обеспечить (например, конфигурацией Фасок), чтобы все ради О усы кривизны поверхностей масла в узле трения зависели от дозы масла. В этом случае цилиндрический капилляр, в котором кривизна мениска не зависит от положения масла в капилля. 15 ре, выполняет роль регулятора...
Опора скольжения
Номер патента: 1532738
Опубликовано: 30.12.1989
Авторы: Воробьев, Кальмус, Кочусов, Крадожен, Найденов, Ярошенко
МПК: F16C 32/00
Метки: опора, скольжения
...зазоров междузвеньев 7.Опора снабжена механизмом прокрутки (Фиг,б), который может быть .выполнен в виде подпружиненных в радиальном направлении роликов 17 и 18,установленных на противоположных концах 45ложемента 3. Один из роликов, например, ролик 17, соединен с пневмоприводом 19 посредством цепной передачи 20.Опора скольжения работает следующим1 50образом.Для подготовки устройства к работеложемент 3 настраивается на рабочийдиаметр цилиндрической конструкциипосредством изменения угла наклонастоек 2. После этого положение стоек552 Фиксируется в механизмах Фиксации4 с помощью штифтов 6, Затем воздухпоступает в приемную камеру 9, а пневмооболочки 8 наддуваются до рабочего давления с помощью регулятора 11, соединенного с...
Опора качения для вращательного движения
Номер патента: 1555557
Опубликовано: 07.04.1990
МПК: F16C 32/00
Метки: вращательного, движения, качения, опора
...контактируетсвоими внутренними торцами с рабочейчастью фиксатора 20, жестко закрепленного на неподвижном основании 7.Каждая кинематическая связь 8 и 9состоит из цепи 21 и звездочек 22,жестко закрепленных на приводныхвинтах 12 и 18.Опора качения работает следующимобразом,30При вращении маховика 13 приводного механизма 5 перемещения кинематическая связь 8 передает вращательное движение приводному механизму бперемещения. Вращательное движениеприводных винтов 12 и 18 полученноеот маховика 13, преобразуется в син;хронное противоположное поступательное движение выдвижных пинолей 10 и16. При этом пазы 19 вместе с пиноля 40ми 10 и 16 перемещаются относительножестко закрепленных фиксаторов 20вдоль направляющих 15 неподвижногооснования 7....
Подшипниковый узел
Номер патента: 1574938
Опубликовано: 30.06.1990
Авторы: Емец, Тарабрин, Чередниченко, Чумак
МПК: F16C 32/00
Метки: подшипниковый, узел
...1 5 от системы подачи ,рабочей среды под давлением подается 20сжатый газ для раскрутки подвижно ус,тановленной обоймы 12. Из системы подачи рабочей среды под давлением ,через каналы 16 и 17 и радиальные каналы 18 подается рабочиР сжатыР газ в 25 :полости между втулками 6 и 7 и несу, щими полыми роликами 5. Последние выполнены с двумя кольцевыми гребнями 1 9, охватывающгпги центральные кольцевые гребни 11 промежуточиых роли ков 1 0 и внутренниР кольцевой выступ13 обоймы 12.Подшипниковыи узел работает слеДующим образом.Находясь в сопряжении с цапфоР 4 вала турбомашины, промежуточные ступенчатые ролики 10 воспринимают нагрузку. Но так как гребни 11 промежуточных ступенчатых роликов 10 охвачены кольцевыми гребнями 19 несущих полых роликов 5,...
Газовая виброопора
Номер патента: 1574939
Опубликовано: 30.06.1990
Авторы: Зайцев, Колокольцев, Кузнецов, Молотов
МПК: F16C 32/00
Метки: виброопора, газовая
...элемент. Опора снабжена шайбо втулкой, которая соединена своей торцовой поверхностью с вибратором. Шайба размещена внутри втулки и установлена на хвостовике с возможностью Фиксации и перемещения вдоль его оси,Пьезокерамический вибратор возбуждаетизгибные колебания упругой оболочкина резонансной частоте, создавая несущую вибропленку между подвижным инеподвижным элементами. Настройкаопоры на резонан"ную частоту осуществляется путем изменения положенияшайбы на хвостовике. Устройство и страивать многоопорнье агреснижения несущей способности,ая согласованную работу сис4 1574939 20 Составитель Т. Хромова Техред М.Дидык Корректор Т, Палий едактор И ард Заказ 1773 Тираж 529 ПодписноеВНИИПИ Государственного комитета по изобретениям и...
Аэростатическая опора вращения
Номер патента: 1640466
Опубликовано: 07.04.1991
Автор: Митрофанов
МПК: F16C 32/00
Метки: аэростатическая, вращения, опора
...Б 1 и плоскую А 1 опорные поверхности. Неподвижный элемент 2 размещен внутри выполненного в виде плоского диска подвижного элемента 1, соответствующие сопряженные сферическая Б 2 и плоская А 2 опорные поверхности которого образованы центральным отверстием сферической формы и поверхностью диска, В неподвижном элементе 2 выполнены каналы 5 для подвода сжатого воздуха к соплам 6 на сопряженных опорных поверхностях от источника давления (не показан). В неподвижном элементе 2 выполнена также кольцевая приемная камера 7, через которую подается1640466 радиальной жесткости опоры дополнительные сервисные удобства, например вакуумный прижим деталей, использование автоматического центрирования деталей, а также повысить точность положения оси...
Шаровая опора
Номер патента: 1677390
Опубликовано: 15.09.1991
Авторы: Каплин, Капон, Мазниченко, Сорокин
МПК: F16C 32/00
...(груз) в двумерном пространстве, например, по оси Х грузовой шар 3 получает вращательное движение с угловой скоростью и, увлекая опорные шарики 6 и 7 из зоны В повышенного давления в зону С пониженного давления с различными скоростями эа счет различных радиусов грузового шара 3 в местах его контактирования с шариками 6 и 7, При этом. имея различные скорости движения и уменьшенное плечо контактирования(трения) шариков (Кс б/2) в точке й соприкосновения шариков 6 и 7, большие опорные шарики 6 увлекают сепарирующие шарики 7 с меньшим диаметром и общий циркуляционный поток таким образом, что после движения грузового шара 3 меньшие шарики 7 более или менее равномерно распределяются между большими шариками 6, которые отталкиваются от...
Опора качения для вращательного движения
Номер патента: 1707331
Опубликовано: 23.01.1992
Авторы: Забелин, Малых, Потеев, Родионов
МПК: F16C 32/00
Метки: вращательного, движения, качения, опора
...расположенных домкратов 10. шестерня 18 - другуюНа каждом винтовом домкрате 10 име етгя паз 20, ориентированный параллельно оси домкрата 10 по его образующей. Длина паза 20 выбрана так, что обеспечивается независимое регулироваг ие наклона оси вращения поворо 111 ого элемента 2 ь двух взаимно перпендикулярных плоског;гях относительно неподвижного Основания 1,На неподвижном основании 1 жесгко закреплен фиксатор 21, контактирующий своей рабочей частью с г 1 оверхностью паза 20.Опора качения работаег с 1 едуюгцимобразом.При вращсч 1 ии г ри вода 14 опорные эпемен 1 ы 8 двух д 11 амегрэг 11:н цротивоположныл домкратов 10 и выцлненные в нГх пазы 20 перемегцаютгя От 11 ог 11 тепьно лс, ко закрепленнъ 1 нп нецсдви,кном осн вании 1...
Подшипниковый узел
Номер патента: 1749568
Опубликовано: 23.07.1992
Авторы: Дороган, Кипреев, Попов
МПК: F16C 32/00
Метки: подшипниковый, узел
...поверхностей урта иструкции. Снижение осевой нагрузки, на иска. На фиг, 4 представлена разверт"подшипники кацения уменьшает эквива" н вып клых по шек иска ска контакта выпуклых подушек диска сР урс подшйпйиков в цечато наклонных участков с плоскостьюнетрудно убедиться на основе анализа б:. " В ка есгве примера произведемвестнои справочной зависимости для уртарасчет подшипникового узла при следурасчета долговечности подшипника кающих исходных данных:радиальная нагрузка на подшипникченияеНа Фиг, 1 изображен подшипниковый,качения Г = 3500узел, общий в д, а Ф . - д фросевое усилие (в отсутствие раз- .зел о ий ви на Фиг. 2 - диафраг-.на Фиг 3 показана жесткостнагрузки) А = 1 5характеристика диафрагмы; на Фиг. 4 - ру1разгрузка, достигаемая с...
Опора качения
Номер патента: 1751497
Опубликовано: 30.07.1992
МПК: F16C 32/00
...упрощает реализацию конструкции в миниатюрном исполнении, а также обеспечивает притертость контактирующих элементов в процессе технологической обкатки опоры, Таким образом уменьшение габаритов и повышение долговечности достигается путем выполнения из тонколистового конструкционного материала и неподвижности полусепаратора,На чертеже представлено сечение опо- ры Опора перемещаемого качением подвижного объекта 1 содержит опорный шар 2, установленный в сферическую расточку корпуса 3, выполненного из азотируемой стали, на промежуточные шарики 4 иэ подшипниковой стали при помощи накидной гайки 5.,1 751497 Составитель В.КарандиТехред М.Моргентал Лончакова Реда Л.Наро ект Подписноеиям и открытиям при ГКя наб., 4/5 Заказ 2679 Тираж ВНИИПИ...
Подшипниковый узел
Номер патента: 1754951
Опубликовано: 15.08.1992
Авторы: Богов, Тарабрин, Чередниченко
МПК: F16C 32/00
Метки: подшипниковый, узел
...пальцы, изменяет радиальное положение сегментов, уве-личивая или уменьшая тем самьмрадиальный зазор между поверхностямиполых роликов и сегментов и одновременноуменьшая или увеличивая силу прижатия роликов к цапфе, Таким образом осуществляется компенсация износов во фрикционном сопряжении, При этоМ разгрузочный элемент не дает возможности разжимному болту смещаться под действием нагрузки от сегментов. Выполнение на внешних поверхностях тел качения и сопрягаемых с ними поверхностями цапфы вала зубьев позволяет уменьшить вероятность проскальзывания в сопряжении и тем самым снизитьизносы,На фиг,1 показан подшипниковый узел,общий вид; на фиг,2 - сечение А-А на фиг.1;на фиг,З - сечение Б-Б на фиг.1; на фиг.4 - вариант подшипникового узла; на...
Опора качения вращательного движения
Номер патента: 1774089
Опубликовано: 07.11.1992
Авторы: Быков, Малых, Потеев, Родионов
МПК: F16C 32/00
Метки: вращательного, движения, качения, опора
...конце которого жестко закреплен маховик 11, а в корпусе выдвижной пиноли 8 установлено с возможностью вращения 15 вокру г своей оси тело 3 качения. Механизм5 перемещения содержит выдвижную пиноль 12, которая своим центральным внутренним резьбовым отверстием 13 с левой резьбой взаимодействует с соответствую щим приводным винтом 14. закрепленным свозможностью вращения в неподвижном основании 1, Нэ каждой из выдвижных пинолей 8 и 12 имеется паз 15, ориентированный параллельно оси пиноли по ее 25 образующей, Длина паза 15 выбрана с тем,чтобы обеспечивалось независимое регулирование наклона оси вращения подвижного основания 2 в двух взаимно перпендикулярных плоскостях относительно основания 1.30 Паз 15 контактирует своими внутреннимиторцами...
Шаровая опора
Подшипниковый узел
Номер патента: 1784771
Опубликовано: 30.12.1992
Авторы: Половенко, Тарабрин, Чередниченко
МПК: F16C 32/00
Метки: подшипниковый, узел
...21.каждый гребень промежуточйого ролика 20 Подшипниковый узел работает следую-. контактирует в одной точке, но т,к, любой: щим образом.промежуточный ролик сопряженсдвумясо- Сжатый воздух из системыподается;в седними несущими роликамй, то надеж- осевые каналы 17 в осях 14, закрепленных в ность. во фрикционном койтактесохра-торцевых крышках 1 и 2 корпуса, и далее няется. Данная койструкция позволяет раз через радиальные каналы 18 в кольцевые общить зоны контактапромежуточйых ро-, полости 19, образованныеповерхностямй ликови несущих роликов и зоны контактапроточек в деталях 11 и резиновыми цапфы вала и промежуточных роликов, Со-: кольцами 13. Из полостей 19 воздух расответствейно и изйос поверхностей тренияпределяется на радиальные...
Шаровая опора
Номер патента: 1795174
Опубликовано: 15.02.1993
Автор: Шляхтин
МПК: F16C 32/00
...тл и ч а ю ща я сятем, что, с целью восприятия нагрузок впределах до 60 от вертикальной оси опоры,опорное кольцо выполнено в виде кольцасерийного радиально-упорного шарикоподшипника.5. Опора по и 1, о т л и ч а ю щ а я с ятем, что, с целью восприятия нагрузок вйределах до 45 от вертикальной оси опоры,дорожка качения опорного кольца выполнена под углом 45 к вертикальной оси вращения,подпятник, размещенный в нем на шариках. меньшего диаметра грузовой шар и головку с резьбой, о.т ли ч а ю щ а я с я тем, что, сцелью расширения технологических возможностей с повйшением надежности и упрощения конструкции, подпятник выполнен в виде опорного сьемного кольца с дорожкой качения для шариков меньшего диаметра, а корпус выполнен со ступенчатым...
