Опора качения для вращательного движения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

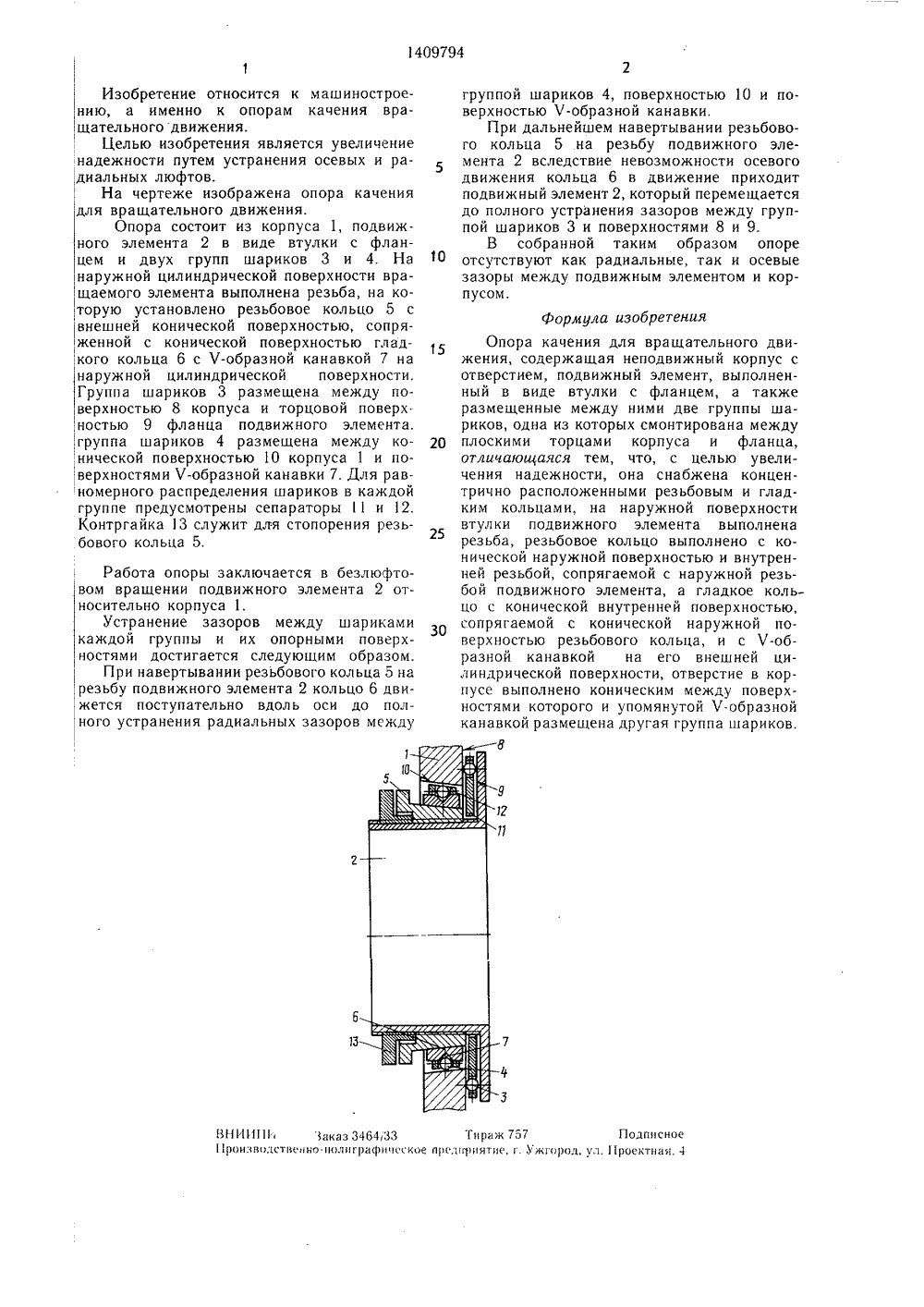

(19) 4 Г 16 С 32 ПИСАНИЕ ИЗОБРЕТ Горемыкин ки:. 19,шипи1981. ния лиГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) ОПОРАКАЧЕНИЯ ДЛЯ ВРАТЕЛЬНОГО ДВИЖЕНИЯ(57) Изобретение относится к машстроению, а именно к опорам качвращательного движения. Цель - учение надежности путем устранениявых и радиальных люфтов. Опора со из неподвижного корпуса, подвижного элемента и размещенных между ними двух групп шариков. Одна группа шариков воспринимает осевую нагрузку и размещена между торцами неподвижного корпуса и подвижного элемента. Другая - между поверхностями конического отверстия корпуса и Ч-образной канавки переходного кольца, сопряженного по конической поверхности с резьбовым кольцом. Последнее, перемещаясь вдоль оси подвижного элемента, запирает вторую группу шариков между поверхностями конического отверстия и Ч-образной канавки переходного кольца, ликвидируя тем самым радиальный и осевой люфты в опоре. 1 ил.Изобретение относится к машиностроению, а именно к опорам качения вращательного движения.Целью изобретения является увеличениенадежности путем устранения осевых и радиальных люфтов.На чертеже изображена опора качениядля вращательного движения.Опора состоит из корпуса 1, подвижного элемента 2 в виде втулки с фланцем и двух групп шариков 3 и 4. На 10наружной цилиндрической поверхности вращаемого элемента выполнена резьба, на которую установлено резьбовое кольцо 5 свнешней конической поверхностью, сопряженной с конической поверхностью гладкого кольца 6 с Ч-образной канавкой 7 на15наружной цилиндрической поверхности,Группа шариков 3 размещена между поверхностью 8 корпуса и торцовой поверхностью 9 фланца подвижного элемента,группа шариков 4 размещена между конической поверхностью 10 корпуса 1 и поверхностями Ч-образной канавки 7. Для равномерного распределения шариков в каждойгруппе предусмотрены сепараторы 1 и 12.Контргайка 13 служит для стопорения резьбового кольца 5,Работа опоры заключается в безлюфтовом вращении подвижного элемента 2 относительно корпуса 1.Устранение зазоров между шариками каждои группы и их опорными поверхн30 ностями достигается следующим образом.При навертывании резьбового кольца 5 на резьбу подвижного элемента 2 кольцо 6 дви-жется поступательно вдоль оси до полногоо устранения радиальных зазоров между группой шариков 4, поверхностью 10 и поверхностью Ч-образной канавки.При дальнейшем навертывании резьбового кольца 5 на резьбу подвижного элемента 2 вследствие невозможности осевого движения кольца 6 в движение приходит подвижный элемент 2, который перемещается до полного устранения зазоров между группой шариков 3 и поверхностями 8 и 9.В собранной таким образом опоре отсутствуют как радиальные, так и осевые зазоры между подвижным элементом и корпусом. Формула изобретенияОпора качения для вращательного движения, содержащая неподвижный корпус с отверстием, подвижный элемент, выполненный в виде втулки с фланцем, а также размещенные между ними две группы шариков, одна из которых смонтирована между плоскими торцами корпуса и фланца, отличающаяся тем, что, с целью увеличения надежности, она снабжена концентрично расположенными резьбовым и гладким кольцами, на наружной поверхности втулки подвижного элемента выполнена резьба, резьбовое кольцо выполнено с конической наружной поверхностью и внутренней резьбой, сопрягаемой с наружной резьбой подвижного элемента, а гладкое кольцо с конической внутренней поверхностью, сопрягаемой с конической наружной поверхностью резьбового кольца, и с Ч-образной канавкой на его внешней цилиндрической поверхности, отверстие в корпусе выполнено коническим между поверхностями которого и упомянутой Ч-образной канавкой размещена другая группа шариков.
СмотретьЗаявка
4114356, 30.06.1986
ПРЕДПРИЯТИЕ ПЯ А-3390
КУЛИКОВ ЕВГЕНИЙ ЛЬВОВИЧ, ГОРЕМЫКИН ВИКТОР ИВАНОВИЧ, ЛИСЕНКОВ ГЕННАДИЙ ИВАНОВИЧ
МПК / Метки
МПК: F16C 32/00
Метки: вращательного, движения, качения, опора
Опубликовано: 15.07.1988
Код ссылки
<a href="https://patents.su/2-1409794-opora-kacheniya-dlya-vrashhatelnogo-dvizheniya.html" target="_blank" rel="follow" title="База патентов СССР">Опора качения для вращательного движения</a>
