Аяотс

Номер патента: 1719936

Опубликовано: 15.03.1992

Авторы: Аяотс, Лаанеотс, Тамре

МПК: G01L 3/00, G01P 15/02

Метки: опорах, привода, проигрывателя, реакций

...массц, 2 определяют по числу зарегистрированных временной дискретностью х значений сумм сигналов всех преобразующих систем по алгоритмуприведенному на фиг. 5, Со гласно алгоритму определяют периоды колебаний инерционной масы 2 - То; инерционной массы 2 со статором 3 - Т 1 и инерционной массы 2 со статором 3 и ротором 4 - Т 2. По определенным периодам на ходится момент инерции ротора 4 соотношениемТ 1 -Т 1То255После определения момента инерцииротора 4 блок 15 управления обращается к аналого-цифровому преобразователю 11 и к запоминающему устройству 12, регистрируя сигналы преобразующих систем, принязанных систем - проходящими через центр круга.Схемы измерительных преобразователей 9 соединены с измерительными усилителями 10 и с...

Номер патента: 1532737

Опубликовано: 30.12.1989

Авторы: Аяотс, Лаанеотс, Мельдра

МПК: F16C 32/00

Метки: несущей, создания, способности, трения, узле

...(условие Р: Р на фиг,1) диаметральный зазор необходимо на основании уровня (2) выбирать лво ("О" +сов ОВ)811 Ы (3) ддсозоы. (3овоВ случае применения капилляра 1, один торец которого соединен с зазо(6) 5 1532 ром 5 между втулкойи валом 2, а другой с окружающей средой (Фиг,8), зависимость силы трения покоя от дозы масла имеет вид, показанный на фиг.8 кривой 7, т.е. после дозы5к сила трения не повышается, а остается на минимальном значении Р . П ит)этом необходимо обеспечить (например, конфигурацией Фасок), чтобы все ради О усы кривизны поверхностей масла в узле трения зависели от дозы масла. В этом случае цилиндрический капилляр, в котором кривизна мениска не зависит от положения масла в капилля. 15 ре, выполняет роль регулятора...

Номер патента: 1516744

Опубликовано: 23.10.1989

Авторы: Аяотс, Лаанеотс, Тамре

МПК: G01B 7/00

Метки: датчик, емкостный, перемещений

...М происходит деформация капельки электропроводной жидкости 5,изменяется площадь изолированногопленкой 4 контактного пятна междуэтим капельным электродом и электропроводной пластиной 1, что приводитк изменению эффективной площадиэлектродов и зазора в емкостном датчике. Поскольку зазор между электродными пластинами датчика в областиконтактного пятна равен толщине диэлектрической пленки 4, которая меньше расстояния между пластинами 1 и 2, изменение площади этого пятна приводит к существенному изменениюемкости датчика, что увеличивает крутизну характеристики преобразованиядатчика,Описанное соотношение коэффициентов межфазного натяжения предотвращает растекание капельки электропроводной жидкости 5 по электропроводнойпластине 2 или...

Номер патента: 1483335

Опубликовано: 30.05.1989

Авторы: Аяотс, Лаанеотс, Мельдре

МПК: G01N 19/02

Метки: коэффициента, трения

...в действие якорем 1 электромагнита 5, регистрируют закон движения образца 1при помощи растра 7, источников 8 излучения, фотоприемников 9, системыпреобразователей и микроЭВМ (не показаны),Скорость ч и ускорение а образца1 материала в ходе его выбега и возвращения в исходное положение определяют расчетным путем по закону двйже 50ния,После проведения первого выбега об.разца 1 с возвращением в исходное положение многократно изменяют угол наклона контробразца 2, массу образца1, величину ударного импульса, регистрируют закон движения образца 1,причем до тех пор, пока на дисплеемикроЭВМ, управляющей экспериментом, где Р всила трения;сила аэродинамического сопротивления;масса движущегося образца смассой растра;ускорение свободного...

Номер патента: 1430723

Опубликовано: 15.10.1988

Авторы: Аяотс, Лаанеотс, Тамре

МПК: G01B 5/06

Метки: покрытий, толщины

...длина образца;косрдината начала желобка в материале покрытия;Ь - координата начала образцав материале образца.Значе 5 ич а и Ь выбирают в зависимости от длины образца 1, При этом оптпмапьным является а = Ь = 1 (0,100,1 э), так как в этом случге измереию подлежит слой пакрытия,являющийся равномерным по толщине.Твердому цилиндрическому телу под нагрузкой сообщают вращательные движения для создания наклонного - образного желобка 4 с межслсйными эллиптическими линиями 5 на его поВеохнасти Толщины Ь йФ ь Ь каждого слоя мнсгсслсйнсга покрытия определяют в зависимости ст расстояний 1 11 вершин эллиптических линий 5 между собой в центре жел обка 4. Расстаяни. вершин эллип" тических линий между сссой в центре наклонного желобка с помощью...

Номер патента: 1420460

Опубликовано: 30.08.1988

Авторы: Аяотс, Лаанеотс, Мельдре, Саар, Тамре

МПК: G01N 3/56

Метки: изнашивание, испытания, образцов

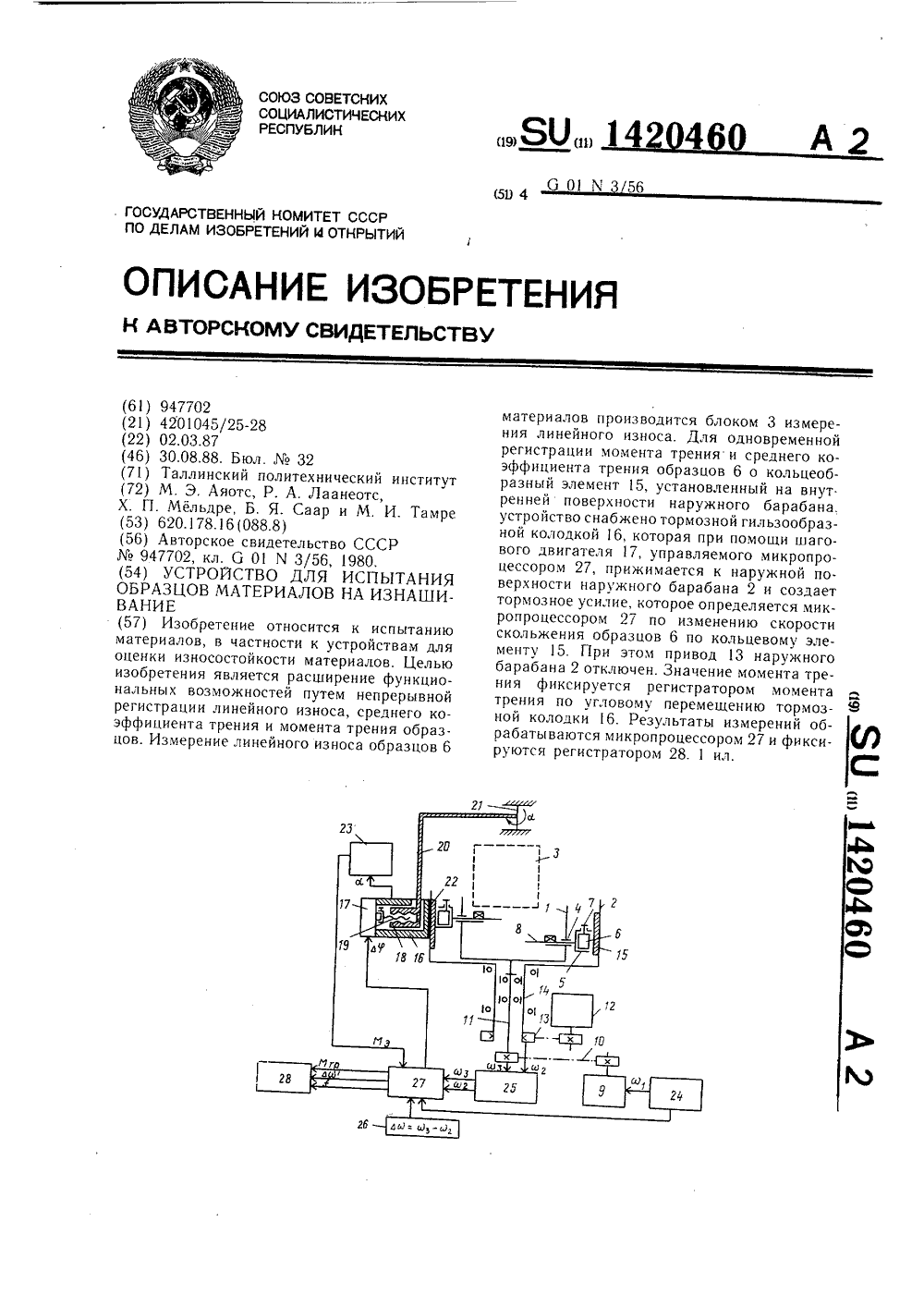

...также содержит регистратор 23 момента, задатчик 24 скорости вращения внутреннего барабана 1, преобразователь 25 угловых скоростей вращения барабанов 1 и 2, задатчик 26 номинальной разности угловых скоростей вращения цилиндрических элементов-барабанов 1 и 2, микропроцессор 27 и регистратор 28 момента и коэффициента трения.Устройство работает следующим образом.Образцы 6 из исследуемого материала крепятся винтами 7 в держателях 5. Производится юстировка блока 3 бесконтактного измерения линейного износа. При вращении внутреннего барабана 1 под воздействием центробежной силы образцы 6 прижимаются к кольцеобразному элементу 15. Сила прижатия зависит от скорости вращения барабана 1, массы образцов 6 и держателя 5. Это позволяет менять...

Номер патента: 1404832

Опубликовано: 23.06.1988

Авторы: Аяотс, Лаанеотс, Тамре

МПК: G01H 1/04

Метки: движущего, механизма, рокота, уровня, электропроигрывателей

...2, звукосниматель 3, узел 4регулирования положения звукоснимателя 3, насадку 5, предназначенную дляустановки на шпиндель 6 измеряемогомеханизма 7 электропроигрывателя, иустановленный на насадке 5 и выполненный из износостойкого материалачашеобразный элемент 8 с центральнымотверстием, соосным с посадочным отверстием насадки 5.Устройство работает следующим образом.На шпиндель 6 измеряемого вращающегося механизма 7 плотно устанавливается насадка 5Плавно перемещаяпри помощи узла 4 иглу 9 эвукоснцмателя 3, вводят ее в центральное отверстие чашеобраэного элемента 8.Регулируя силу прижима Р, обеспечивают надежный контакт между иглой 9 .и элементом 8. Вибрации движущегосямеханизма 7 через насадку 5 и элемент8 передаются на иглу 9 звукоснимателя,...

Номер патента: 1370447

Опубликовано: 30.01.1988

Авторы: Аяотс, Лаанеотс, Тамре

МПК: G01B 7/06

Метки: градуировки, имитатор, покрытий, толщиномеров, толщины

...расстояние), которая имитирует максимальную толщину покрытия Ь и такую толщину диска 4, которая имитирует минимальную толщину покрытия ЬДля настройки нуля в имитаторе используется диск 3 из магнитного материала, например из материала основания, на котором намечается измерение толщины покрытия проградуированным толщиномером. Имитатор может воспроизвести (имитировать) толщины покрытия в диапазоне от 0 до ЬКоличество промежуточных имитируемых толщин зависит от количестга отверстий 2 в основании 1.Градуировка магнитных и электромагнитных толщиномеров с помощью предлагаемого имитатора осуществляется следующим образом.Датчик толщиномера устанавливают на торец диска 3. Так как он изготовлен из магнитного материала, т.е, из материала...

Номер патента: 1368518

Опубликовано: 23.01.1988

Авторы: Аяотс, Лаанеотс

МПК: F16C 27/02, F16C 33/04

Метки: опора, скольжения

...б. Наносят на. рабочие плос"кие поверхности покрытие из самосмя зывающего вещества, устанавливаюткольцо в корпус, и опора готова кприменению ПО Второму ВариантГ бе"рется двухслойная антиарикционнаялента, например металлофторопластовя:.лента, Соответствующих размеров. Ово рачивяют ленту в кольцо и калибруют. Дэгее штампуют уругие лепестки, устянав.тивают свернутое кольцо в корпус и Б данном случае без нанесения самосмазьгвяющего вещества Опора готова к применению, так как ь(тренние поверхности кольца уже покрыты. напри" :ер, (торопластом,НЯ основании рас.етнык и зкспери-" :"ентялььь(х данных опора скольжения имеет 1(овьпенну 0 то"-ность центрироьа-. нил и износостойкость когда плоские раб(т,.те поверхноси тг(ДУг 1( гес тков 3 Опирэ 10...

Номер патента: 1231431

Опубликовано: 15.05.1986

Авторы: Аяотс, Лаанеотс

МПК: G01N 3/56

Метки: изнашивание, испытания, образец

...на фиг. 2 - фасонный участок образца.Образец для испытания материалов на изнашивание выполнен в виде кольца 1, на внутренней поверхности которого выполнены фасонные пазы 2. Взаимодействующие с абраэцомконтробразцы 3 закреплены в держателях 4. При этом держатели 4 находятся в радиальных направляющих вращающего элемента 5. Фасонные пазы 2 в,циаметральном сечении внутренней поверхности кольца 1 состоят из отрезка кривой, выполненного с радиусом К, из отрезка прямой, составляющим с радиусом К угол ы., определяемый пс формуле (1), иэ отрезка прямой, являющегося касательным к окружности с радиусом К + Ь и имеюще" го ширину Ь, которая определяется иэ соотношения25 50 разцав 40 50 55 5 1 О 15 20 держателя 4. Это обстоятельство...

Номер патента: 1210987

Опубликовано: 15.02.1986

Авторы: Аяотс, Лээс, Радик

МПК: B22F 3/26

Метки: подшипников, пористых, пропитки

...Р, =- О,б 67 кПа. После 10-минутной выдержки при таком разрез:енинвтулку погруя;али в масло с темнерао,турок зО С, а над уровнем масла придерживали прежнее разрежение. Чсрез 20 мин после погружения втулки в масла прекратили нагрева ие сосуда и повысили давление в сосуде до значений 100,6 кПа.Охладили г.одшипник в масле до 20 С в течение б 0 мин и процедили масло. Этим операция пропитки закончилась.Три втулки лропигывали согласно предлагаемому способу. Операция пропитки, помимо закрытия псровых кана - лов на нетрущихся поверхностях втулки, отличалась от процесса пропиткиггервой втулки еще по двум признакам.Во-первых, каждую втулку выдерживали до пропитки не при максимальном разрежении, а при специФическомдля нее давлении...

Номер патента: 1204836

Опубликовано: 15.01.1986

Авторы: Аяотс, Лаанеотс

МПК: F16C 27/02

Метки: опора, скольжения

...во вкладыше1204836 Состанигелв Г Моисеева Тсхрсд И. Верее Корректор М.Максимишинец Тираж 811 Подписное ВНИИПИ Государственного комитета СССР по делам изобретсний и открытий 113035, Москва, Ж- -35, Раушская наб., д. 4/5 Филиал ППП Патентъ, г Ужгород, ул. Проектная, 4Редактор М. БандураЗаказ 8509/36 Изобретение относится к приборостроению и может быть использовано в проигрывателях.Целью изобретения является обеспечение возможности самоустановки в окружном и продольном направлениях, упрощение конструкции и технологии изготовления и сборки. На фиг. 1 изображена опора скольже 1 О ния; на фиг. 2 - разрез А-А на фиг. 1,Опора скольжения содержит корпус 1, вкладыш 2 и размещенное между ними упругодемпфирующее устройство 3, выполненное в виде...

Номер патента: 1068770

Опубликовано: 23.01.1984

Авторы: Аяотс, Лаанеотс, Лээс, Саар

МПК: G01N 3/56

Метки: износ, испытания

...в том,что между двумя неподвижными элементами узла трения зажимают третийэлемент, сообщают последнему возврат.но-поступательное движение относительно неподвижных элементов и регистрируют параметры износа, регулируют частоту и амплитуду возвратнопоступательного движения, выдерживают их в заданных пределах, а элементы пары трения выполняют в виде роли. ков, из которых оси неподвижных роликов параллельны друг другу и скрещены с осью подвижного ролика.На чертеже приведена принципиальная схема прибора, реализующего способ,Прибор содержит основание 1, вибратор 2 электродинамического типа,выполняющий Функции привода возвратно-поступательного движения. Два держателя 3 и 4 неподвижных элементов5 и б узла трения выполнены в видеупругих...

Номер патента: 998921

Опубликовано: 23.02.1983

Авторы: Аяотс, Лаанеотс, Тамре

МПК: G01N 3/56

Метки: износ, испытания

...ванночкой для изо лирующей среды и размещенным междудном ванночки и пластиной ртутным шариком,На чертеже представлено устройство для испытания материалов на износ. ОУстройство для испытания материаловна износ содержит основание 1, держатель 2 образца 3, держатель 4 контртела 5, узел нагружения (не показан),средства 6 измерения износа, например 15микроскоп. Устройство снабжено рамкой 7, прозрачной пластиной 8, ванночкой 9 для изолирующей среды (например, воды), ртутным шариком 10.Перемещение ванночки 9 в направлении пластины 8 осуществляется с помощью винта 11 и гайки 12.Способ испытания материалов наизнос с помощью предлагаемого устройства осуществляется следующим образом.Образец 3 закрепляется в держателе 2, в контакт с образцом 3...

Номер патента: 947702

Опубликовано: 30.07.1982

Авторы: Аяотс, Лаанеотс, Лээс, Саар

МПК: G01N 3/56

Метки: изнашивание, испытания, образцов

...приводного винта 20Перемецение стойки 18 измеряется с помощью измерительной головки 21, закрепленной на направляюцих 19, Для фокусирования микроскопа 16 на метке - индикаторе 8 износа . служит приводной винт 22, перемещающий стойку 18 вертикально по направляющим 23. Для освещения индикатора износа служит стробоскоп 24.20Устройство работает следующим образом.Образцы 6 из исследуемых материалов крепятся винтами 7 в держателях5, На внутренней поверхности барабана 2 крепится кольцеобразный элемент 15. Производится юстировка блока бесконтактного измерения линейного износа, для чего микроскоп 16 фокусируется на индикатор 8 износа верх него держателя 5 так, чтобы в фокальной плоскости микроскопа остался.индикатор износа следующего...

Номер патента: 943448

Опубликовано: 15.07.1982

Авторы: Аяотс, Картус, Клейс, Лээс

МПК: F16C 33/10

Метки: малых, нагрузок, подшипник, скольжения, удельных

...стремится выйти из пор по негерметическим поверхностям пористого вкладыша 1. Поскольку со стороны наружной поверхности пористого вкладыша противодействует выступанию жидкой смазки газ, давление которого возросло вследствие нагрева, то смазочный материал начинает выходить в зазор между валом и пористым вкладышем 1. Вытеснение смазочного материала из пор действием газа начинается тогда, когда давление газа в газокамере 7 превзойдет соответствующее капиллярное давление смазочного материала в порах вкладыша. Вытеснение сма зочного материала в зазор подшипника осуществляется до тех пор, пока не прекращается нагревание подшипника. После релаксации параметры системы стабилизируются и процесс трения продолжается в стационарном состоянии, пока...

Номер патента: 625143

Опубликовано: 25.09.1978
