F15B 3/00 — Усилители, мультипликаторы или пневмогидротрансформаторы, например устройства для выравнивания давления; передача давления среды от одной системы к другой без соприкосновения сред

Номер патента: 1423817

Опубликовано: 15.09.1988

Авторы: Баженов, Латыпов, Прокофьев, Сапожников, Цупров

МПК: F15B 3/00

Метки: гидравлический, мощности, усилитель

...элементов 12 и 13, выполненных в виде втулок 18 и 19.Каждая из пар основных и дополнительных распределительных элементов 12 и 13 образует с основными и дополнительными рабочими окнами 2 - 4 и 17 дросселирующие щели 21 - 24. Для всех представленн конструктивного выполнен ля мощности основные и д рабочие окна 2 - 4 и 17 лительные элементы 12 и симметрично относительно лотника 5. Технология изготовления всех вариантов сходна и может содержать доводку небольшого припуска на рабочих торцах (не показаны) штифтов 14 и 15 или втулок 18 и 19 либо сборку окончательно обработанных штифтов 14 и 15 или втулок 18 и 19 при запрессовке их до контрольного упора шаблона (не показан), либо сочетания сборки до упора с доводкой небольшого припуска. Во...

Номер патента: 1430616

Опубликовано: 15.10.1988

Авторы: Лисовский, Попов, Сосновский

МПК: F15B 3/00

Метки: усилитель, электрогидравлический

...корпус 1, электромеханический преобразователь 2 сзаслонкой 3, распределительный золотник 4 с пазом 5 и размещенными впоследнем под углом к оси золотника4 соплами б.и 7, каналом 8 слива иканалом 9 нагнетания. Электромагнитный датчик 10 перемещения имеет уплот ненный шток 11, опертый на торец 12золотника 4, и электрически связанчерез электронный усилитель 13 с электромеханическим преобразователем 2.Подпружиненный пружиной 14 толкатель 15 и подпружиненный пружиной 16шток 11 установлены соосно, опертына противоположные торцы 12 и 17золотника 4 и смещены относительнооси последнего. Сопла 6 и 7 соединены 30через дроссели 18 и 19 с торцовымирабочими камерами 20 и 21, образованными плунжерами 22 и 23.Электрогидравлический усилитель,работает...

Номер патента: 1435854

Опубликовано: 07.11.1988

Авторы: Баранов, Годин, Корф, Кремено, Мирошниченко, Пушкарев, Раскин

МПК: F15B 3/00

Метки: насос, пневмогидравлический

...на входы двухпозиционных реверсивных распределителей 4 и 29, а также ка входы запорных элементов 9 и 10 5 О 5 20 25 ЗО 35 40 45 50 55 с путевым управлением к двухпозиционных распределителей 38 и 39 с путевым управлением.В исходном состоянии двухпозиционный распределитель 29 находится в левом положении, при котором сжатый воздух поступает в штоковую полость 27 мультипликатора 25 одностороннего действия, а поршневая полость 26 сообщается с выхлопом 6. Поршень 48 мультипликатора 25 одностороннего действия выставляется в правое ис ходное положение, а гидрополость 35 его заполняется рабочей жидкостью из компенсатора 19 утечек через пневмоуправляемым обратный клапан 36, открытый пневматическим сигналом, поступаюгцим из штоковой полости...

Номер патента: 1441085

Опубликовано: 30.11.1988

Авторы: Абрамов, Бадах, Бочаров, Лебедев, Струтинский, Федорец

МПК: F15B 3/00

Метки: гидроусилитель, струйный

...Струйный гидроусилитель работает у 5следующим образом.В подвижном сопле 1 формируется круглая струя жидкости. Распространяясь между соплом и платой, струя сжимается кромками 4 и 5 пластин 2 40 и 3 и приобретает овальную форму с большей осью перпендикулярной плоскости перемещения сопла. Овальная струя проходит через прямоугольное отверстие 11 диафрагмы О и натекает на скосы 8 и 9 отражателей 6 и 7. При этом струя деформируется и при подходе к поверхности платы приобретает форму, близкую к прямоугольной со скругленными углами. На поверхности 50 платы струя разделяется разделителем 14 на две части, величина которых зависит от смещения сопла и попадает в приемные каналы 15 и 6. При взаимодействии струи с приемными каналамиобразуются...

Номер патента: 1446360

Опубликовано: 23.12.1988

Авторы: Малишаускас, Маслов, Нагинявичюс, Рагульскис

МПК: F15B 3/00

Метки: усилитель, электрогидравлический

...преобразовательподключенчерез ключ 16 к источнику 17 электропитания и блоку 8 управления. Элемент. 501 выполнен из двух параллельных .пластин (не обозначены), На фиг,1-5приняты обозначения:- зазор между основанием 6 и плоскостью 8;. 1, Ь, д- длина, ширина и толщинаэлемента 1 соответственно; 8 - от"клонение заслонки 2; У - напряжение;время Е- деформация элемента1,Злектрогидравлический усилительработает следующим образом.При подаче электрического сигналаопределенной полярности на электро"механический преобразователь биморфный элемент 1 деформируется - однаего пластина удлинняется, а другаяукорачивается и заслонка 2 отклоняется, например, влево (по чертежу).При этом уменьшается сопротивлениепроходу рабочей среды из сопла 4, ав...

Номер патента: 1465630

Опубликовано: 15.03.1989

Авторы: Бардин, Герасимов, Яковлев

МПК: F15B 3/00

Метки: усилитель, электрогидравлический

...изобретения является повышение точности и улучшение динамических характеристик,На чертеже изображена схема элект рогидравлического усилителя. 10Усилитель содержит магнитоэлектрический преобразователь 1 и два элемента сопло-заслонка, заслонки 2 и 3которых кинематически связаны с поворотным .якорем 4 преобразователя 1,а сопла 5, б и 7, 8 размещены попарно соосно в нагнетательной 9 и сливной 10 камерах, разделены заслонками,мостовой схеме к полостям 11 и 12 20исполнительного механизма 13. Рас,стояние Н, от оси сопл 5 и 6, разме,щенных в камере 9, до оси поворотаякоря 4 выполнено большим, чем расстояние Н от оси сопл 7 и 8, размещенных в камере 10, до оси поворотаякоря 4. Заслонки 2 и 3 связаны сякорем 4 валом 14, размещенным...

Номер патента: 1465631

Опубликовано: 15.03.1989

Авторы: Бардин, Герасимов, Яковлев

МПК: F15B 3/00

Метки: усилитель, электрогидравлический

...выходным каналам, о т" л и ч а ю ш, и й с я тем, что, с целью расширения диапазона регулирования и упрощения конструкции, он снабжен двумя фиксаторами, установленными в корпусе с возможностью поворота и осевого перемещения и выполненными с торцовыми пазами, а упругие элементы выполнены в виде плоских пружин, каждая из которых жестко соединена с одной стороны с концом поворотного вала, а с другой установлена в пазу фиксатора. Составитель С.РождественскийРедактор Л,Веселовская Техред А.Кравчук Корректор В.Романенко Тираж 602 Заказ 927/37 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101...

Номер патента: 1476206

Опубликовано: 30.04.1989

Авторы: Каминский, Син, Черепова

МПК: F15B 3/00

Метки: усилитель, электрогидравлический

...с тягой 7 с балкой 5 в точке наибольшей кривизны последней, рычаг 14 оперт одним плечом на сопло 10, а другое его плечо соединено тягой 8 с балкой 6 в точке наибольшей кривизны последней. Сопло 9 с рычагом 13 и сопло 10 с рычагом 14 образуют регулируемые дроссели, подключенные к камерам 16, 17 управления распределительного золотника 18. Электромеханический преобразователь снабжен датчиками 19, 20 положения, установленными с возможностью взаимодействия с плечами рычагов 13, 14, соединенных с тягами 7, 8 соответственно. Золотник 18 соединен с индуктивным датчиком 21, рычаги 13, 14 установлены на осях 22, 23. Гидролиния 24 соединена с источником рабочей жидкости, гидролиния 25 - со сливом, гидролинии 26, 27 - с гидродвигателем 28. В...

Номер патента: 1479712

Опубликовано: 15.05.1989

Авторы: Дронов, Хасанов

МПК: F15B 3/00

Метки: силовой, цилиндр

...поршне. 2 ил. размещены поршень / и шток 8, снабженные средствами фиксации, выполненными в вице разрезного пружинного кольца 9 и обоймы 10 с двумя коническими заходами, размещенной на порыне 7, В полости 6 размещен усилительный механизм, состоящий из рычагов 11, 12 и установленных на поршне 7 дополнительных элементов 13 с наклонными поверхностями 14, обращенными к рычагам 11 и 12. Последние шарнирно соединены между собой, рычаги 11 шарнирно соединены со штоком 8, а рычаги 12 - с крышкой 1,Перед, началом работы поршень 7 находится в крайнем верхнем положении, а кольцо 9 - в обойме 10.При подаче давления в полость 5 поршень 7 вместе со штоком 8 переме1479712 10 15 20 Составитель В.Яковенкоедактор М.Келемеш Техред,Л.Сердюкова Корректор...

Номер патента: 1481495

Опубликовано: 23.05.1989

Авторы: Прохина, Юров

МПК: F15B 3/00

Метки: гидравлическая, мультипликаторного, привода

...мультипликатора 8 вправо рабочая жидкость, вытес- ,няемая иэ правой плунжерной камеры22, через принудительно открытый нагнетательный клапан 18 поступает в магистраль 19 высокого давления, Вэтовремя в левую плунжерную камеру21 мультипликатора 8 происходит всасывание рабочей жидкости через принудитльно открытый всасывающий клапан15 из сливной магистрали 20, При переключении золотника гидрораспределителя 1 вправо поршень 7 мультипликатора 8 перемещается влево. Цикл нагнетания рабочей жидкости в магистраль19 высокого давления повторяется.В режиме плавного сброса давлениязолотник дополнительного гидрораспределителя 9,смещаясь влево, соеди"няет магистраль 2 низкого давлениячерез магистраль 10 и дроссель 3 слевой поршневой камерой 5...

Номер патента: 1481496

Опубликовано: 23.05.1989

Авторы: Дронов, Хасанов

МПК: F15B 3/00

Метки: мультипликатор, пневмогидравлический

...цилиндра 1 низкого давления, поршня 2 с полым штоком 3, цилиндра 4 высокого давления, отделенного от цилиндра 1 перегородкой 5 и перемычкой 6. В перемычке Ь выполнено отверстие 7, диаметр которого равен наружному диаметру полого штока 3. В цилиндре 4 размещен поршень 8,жестко связанный со стержнем 9, выполняющим функции выходного элемента цилиндра 4. На стержне 9 выполнена кольцевая проточка 10, снабженная 25 пружинным кольцом 11, а на внутренней поверхности полого штока 3 выполнена кольцевая проточка 12 с возможностью взаимодействия с кольцом 11, причем проточка 12 снабжена буртом 13 с коническим заходом, обеспечивающим возможность перемещения кольца 11 относительно полого штока 3 в случае выхода кольца 11 из проточки 12....

Номер патента: 1491739

Опубликовано: 07.07.1989

Автор: Блюмкин

МПК: B30B 15/24, F15B 3/00

Метки: гидравлический, мультипликатор

...расположена приемная катушка, соединенная стальной лентой с подающими катушками, смонтированными в маховике с возможностью вращения. Конструкция позволяет автоматически поддерживать постоянную скорость вьиеснения рабочей среды из камеры высокого давления. 1 з, п, ф-лы, 2 ил. Мультипликатор работает следующимобразом.При вращении привода 2 маховик 1 разгоняется в течение некоторого времени ипри достижении им заданной скорости врагцавшаяся вместе с маховиком пустая при.емная катушка 5 тормозится и останавливается механизмом фиксации (не показан). м 1 Лента 8 с подающих катушек 7 начинаетперемат ывдться через уплотнительные цели 9 в камеру,1 высокого давления на приемную катушку,. Давление в камере повы.шается за счет выгеснсния лентой...

Номер патента: 1495531

Опубликовано: 23.07.1989

Авторы: Малишаускас, Нагинявичюс, Рагульскис, Тамутис, Шутенко

МПК: F15B 3/00

Метки: усилитель, электрогидравлический

...со сливом, с генератором 21. Навибратор 20 от генератора 21 подаются электрические сигналы с частотой, соответствующей второй собственной частоте изгибных колебаний трубки 12, Вибратор 20 возбуждает в трубке 12 иэгибные колебания второй собственной формы в виде стоячей волны с двумя узловыми точками (фиг.2). В этот момент запорный элемент 16 под действием силы инерции собственной массы, преодолевая силу давления рабочей жидкости, выходит из уплотняющего контакта с седлом 14 и перемещается в пучность стоячей волны, открывая тем самым клапанную пару и соединяя правую торцовую камеру 4 золотника 2 со сливом, Одновременно на вибрационный тормоз 5 подаются высокочастотные электрические сигналы от генератора 21, которые возбуждают...

Номер патента: 1497394

Опубликовано: 30.07.1989

Авторы: Вершковой, Нейтур

МПК: F04D 13/10, F15B 3/00

Метки: давления

...30, выполненным в золотнике 21, с второй приводной камерой 25 золотника 21.В корпусе 6 преобразователя 1 выполнены каналы 31, 32 и 33, первый из которых сообщает выход насоса 2 с рабочей полостью 4, второй - с рабочей полостью 5 привода 3, а канал 33 - рабочую камеру 14 насоса 8 с нагнетательной гидролинией 19. По обе стороны поршня 34 привода 3 в штоках 7 и 12 выполнены сверления 35 и 36, сообщающие каналы 26 и 27 с рабочими полостями 4 и 5 привода 3, Кроме того, одно из сверлений 35 сообщает с каналом 26 первую приводную камеру 24 золотника 21. Проточка 22 штока 7 ограничена выступом 37, входящим во вторую приводную камеру 25 золотника 21. В корпусе 6 также выполнены сливные отверстия 38 и 39, а золотник 21 со стороны первой...

Номер патента: 1498977

Опубликовано: 07.08.1989

Авторы: Багдасарьян, Малютин, Пилипенко, Шишков

МПК: F15B 3/00

Метки: давления, мультипликатор

...15 и штоковая 16 полости ополнительного гидроцилиндра сообщеныответственно с рабочей полостью 17 гидоцилиндра низкого давления и сливным каалом 18, Линии 19 - 21 распределителя собщены соответственно с проточкой 13, што н 1 овой 16 и рабочей 15 полостями, Входной ;анал 14 сообщен с выходным каналом 12 1 ерез обратный клапан 22.Мультипликатор давления работает следующим образом,При подаче рабочей среды во входнои 11 анал 14 происходит заполнение через об 11 атный клапан 22 рабочей полости 11 гид 11 оцилиндра высокого давления, вызывающей 11 еремещение поршня 2. При перемещении поршня 2 вверх связанные с ним двуплеЧими рычагами 5 и 6 поршни 3 и 4 опус 11 аются.Г 1 ри достижении поршнем 4 нижней точки толкатель 9 упирается в корпус 1 и...

Номер патента: 1516630

Опубликовано: 23.10.1989

Авторы: Пинчук, Шаповалов

МПК: F15B 3/00

Метки: гидравлическая

...4 расположенклапан 15 для заполнения пневматической камеры 16 газом, Насос 1 через 25обратный клапан 2 связан гидролинией17 нагнетания с полостями 6 и 13,в гидролиния 18 связывает с баком 19потребители 20-22. Переменные дроссели образованы проточкой 10 на штоках8 и отверстием 23 в разделительнойкрышке 12. Гидроаккумулятор образованкрышкой 4 и корпусом 3 (выполнен ввиде части напорной полости 6, имеющей пневматическую камеру 16 и гидравлическую; которой является собственно полость 6.Гидравлическая система работаетследующим образом.В установившемся режиме давление 40в полости 6 определяется насосом 1.Давление в полостях / определяетсядавлением в полости 6 и отношениемэффективных площадей штока 8 и поршня9. При срабатывании одного из...

Номер патента: 1521934

Опубликовано: 15.11.1989

Авторы: Малишаускас, Маркшайтис, Маслов, Нагинявичюс, Рагульскис

МПК: F15B 3/00

Метки: мощности, усилитель, электрогидравлический

...например, одна половинаутолщается, а другая уме 11 ьшдет своютолщину одиоэремецио, При этом всепьезокерамические пластины 7, кото"рые находятся иад электрически воз-. действовациой пластиной, поворачиваются на угол, рдэиыйсЬ1;пи эон у; о.ти ип.лтс1 во:тц я. 11 1 уп (1) ндчо,что от умпопия рясояния 1 инериую очердь зависит ко:14"ицентэ 1 ктром 11 ческоГо ггресбгьгзоядння,и". КГ 1 ьи расс тон ис 1 1 ти боль1; дефом(ци ггреобрд: вдтеля,Т 1 сгм образом, при выполнениипье го Столбоп моноггггтньвг г, Т. Е, ко Гдл центры эпектродогг 2 - 15 обоихгьезостолбов максимально сблиеиы,друг с другом, проявляется зфехтбгчорфа,ггргг котором в самом пьезоэлементе уггелнчиядется абсолютное значение его деформации. Двккенге пьеэостолбд передяется через...

Номер патента: 1536080

Опубликовано: 15.01.1990

Авторы: Козлов, Скойбеда, Соковиков, Чанонси

МПК: F15B 3/00

Метки: усилитель, электрогидравлический

...сил, т,е.5в камере 20 увеличивается давление,а в камере 21 уменьшается на величину, пропорциональную напряжению. Набор 17 капилляров совместно с втулкой О18 начинает перемещаться по штоку 6золотника 1 вправо до тех пор, покаразность давлений не уравновеситсядействием сил со стороны пружин 28и 29. При смещении подвижной втулки18 вправо уменьшается перекрываемаяплощадь радиального канала 25, а перекрываемая площадь радиального канала 26 увеличивается. В этом случаедавление в полости 11 управления 20уменьшается, а в полости 12 управления увеличивается, золотник 1 начинает двигаться вправо, выравнивая перекрываемые площади радиальных каналов25, 26 и обеспечивая обратную связь 2по положению, расход из линии 16 пос- .тупает в одну полость...

Номер патента: 1562541

Опубликовано: 07.05.1990

Автор: Скворчевский

МПК: F15B 3/00

Метки: усилитель, электрогидравлический

...давления поступаетиз линии 7 в линию 11. Для автоматического регулирования давления служит электронный усилитель 14 с контуром внутренней обратной связи подавлению, реализуемойс помощьюдатчика 13 давления. 2 ил.Составитель С, РождественскийТехред А.Кравчук Корректор И.Муска Редактор М. Бланар Заказ 047 Тираж 523 ПодписноеВНИИПИ Государственного комитета по изобретениям н открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 5 156Формула изобретения Электрогидравлический усилитель, содержащий регулируемый элемент сопло-заслонка, заслонка которого соединена с якорем электромеханического преобразователя и обращена к одному из торцов сопла, канал...

Номер патента: 1566101

Опубликовано: 23.05.1990

Авторы: Кустов, Шарыпов

МПК: F15B 3/00, F15B 9/03

Метки: усилитель, электрогидравлический

...или 6, При этом расход рабочей жидкости зависит от величины перемещения золотникового распределителя 2 и величины нагрузки на выходе. Штоки 9 и 10 регулируются таким образом, чтобы перемещение золотникового распределителя 2 при максимальном управляющем сигнале обеспечивало требуемый расход рабочей жидкости в рабочей точке (т. е. при определенной заданной техническим заданием величине нагрузки). В этом случае перемещение золотникового распределителя 2 в рабочей точ О ке при максимальном управляющем сигнале имеет максимальную расчетную величину, а величина давления в полости 15 равна Рп=Р, - ЛР где Р - давление на входе; ЛР - перепад давлений от нагруз 45 ки, Давление, действующее на поршень 17 (18), минимально, поршень 17 (18) не втянут...

Номер патента: 1569441

Опубликовано: 07.06.1990

Авторы: Варшавский, Зотова, Черноусов

МПК: F15B 3/00

Метки: регулятор, струйный

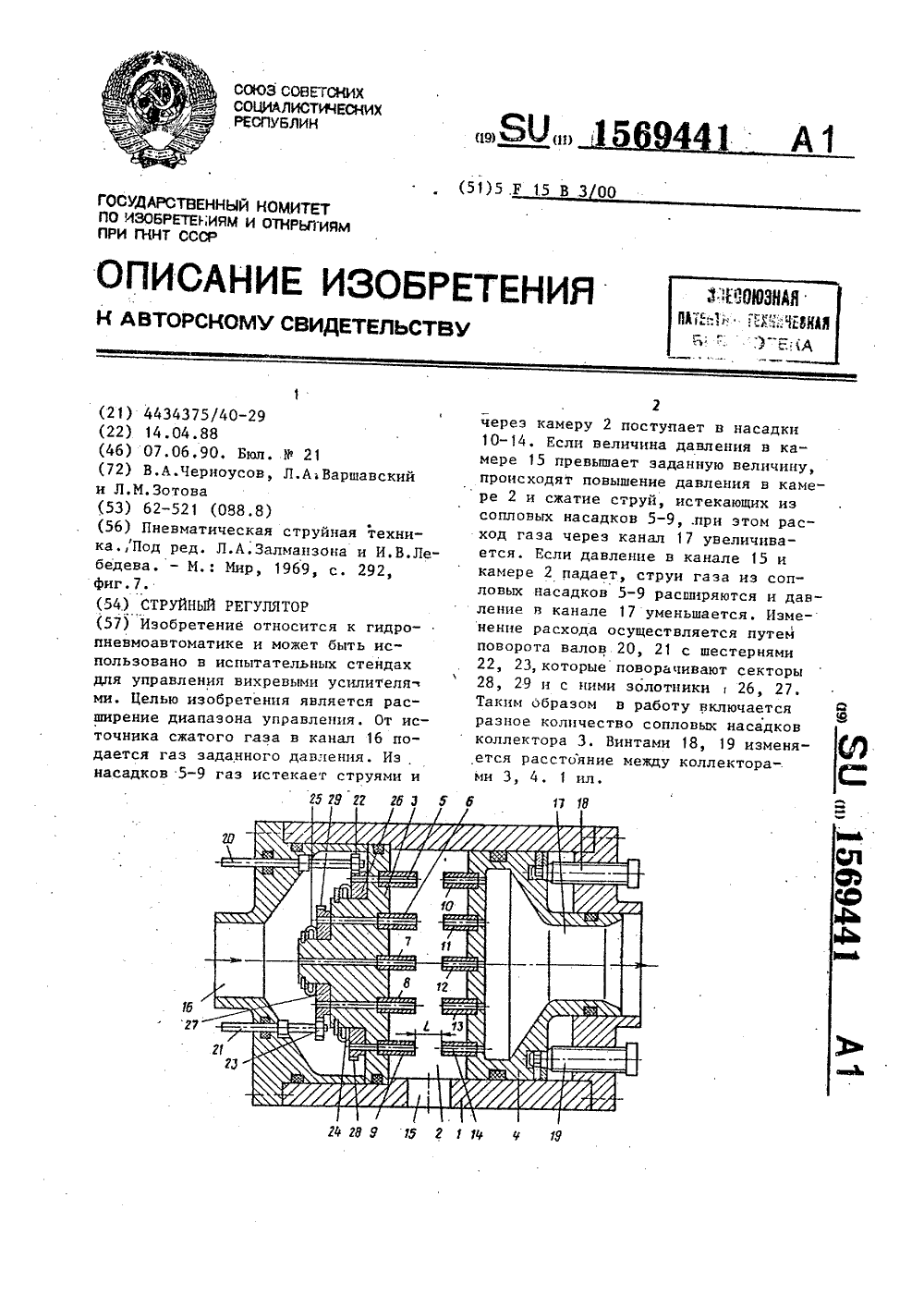

...усилителя.Процесс автоматического регулирования давления в канале 15 и форкамере аэродинамической трубы происходитследующим образом. В случае, есливеличина давления газа в канале 15и в форкамере аэродинамической трубыпревышает заданную величину, происходит повышение давления в камере 9.В результате повышения плотности среды в камере 2 произойдет сжатиеструй, истекающих иэ сопловых насадков .5-9, и в насадки 10-14 поступает большее количество газа за счетэффекта обжатия струи. Увеличиваетсярасход газа из окон коллектора 4,следовательно, расход газа через канал 17 также увеличится.Количество газа, поступающего в канал управления вихревого регуляторачерез канал 17, увеличится, что приведет к уменьшению расхода рабочего,газа через вихревой...

Номер патента: 1569442

Опубликовано: 07.06.1990

Авторы: Ворона, Гуменюк, Орлов, Подлепецкий

МПК: F15B 3/00, F15B 9/03

Метки: усилитель, электрогидравлический

...7 соответствует процессу изменения магнигного поля (график на50фиг.Зи), тем самым ускоряет процесспереключения гидроусилителя,Изобретение относится к гидроавтоматике и может быть использовано в Усилитель 13 выполнен с коэффициентом усиления, определяемым из соотношенияК,=20 ЛИ,где ф, - номинальная чувствительностьдатчиков 10 и 11В - номинальное значение магнитной индукции, соответствующее номинальному входному току 1 и номинальному входномуонапряжению 0,а второй дифференциальный усилитель15 выполнен с коэффициентом усиления.определяемым иэ соотношения Цо /1 озгде К - сопротивление датчика 16. Датчики 10 и 1 размещены так, что направление их максимальной чувствительности совпадает с направлением магнитного поля в зазоре, т,е....

Номер патента: 1571315

Опубликовано: 15.06.1990

Авторы: Ельшов, Солодников

МПК: F15B 3/00

Метки: гидроусилитель

...установлены неперпендикулярно заслонкам 1 и2 с образованием угла 4 относительноперпендикуляра, определяемого из соотношения, гдето - максимальный угол поворотазаслонки. Заслонки 1 и 2 соединенымежду собой при помощи шарнира 15и связанны с электромеханическимпреобразователем 16.Гидроусилитель работает следующимобразом,В нейтральном положении сопла3-5 прикрыты втулками 11-14, Давления в гидролиниях 9 и 10 одинаковы.При повороте заслонки 1 (2), например, па часовой стрелке, она прикрьгвает втулкой 12 сопло 4 и открываетзазор между втулкой 11 и соплом 3,соответственно сопло 5 прикрывается втулкой 13 и открывается зазор междувтулкой 14 и соплом 6, что вызываетповьшение давления в гидролинии 9и понижение давления в гидролинии 10.В случае,...

Номер патента: 1573241

Опубликовано: 23.06.1990

Автор: Борисов

МПК: F15B 3/00, F15B 9/02

Метки: гидравлический, привод, следящий

...камере, отличающийся тем, что, с целью повышения точности и надежности, устройство кольцева ния снабжено вторым клапаном кольцевания, размещенным встречно-параллельно первому, дополнительным дросселем и выполнено заодно с устройством демпфирования, причем дроссели последнего и обратные клапаны установлены в клапанах кольцевания, осевой канал каждого из которых соединен с торцовой камерой через параллельно включенные дроссель устройства демпфирования и обратный клапан, при этом пружинная камера каждого клапана кольцевания соединены с одной из полостей исполнительного гидродвигателя и с проточкой другого клапана кольцевания, а дополнительный дроссель соединен с двумя выполненными в корпусе окнами, нормально закрытыми, расположенными со...

Номер патента: 1573246

Опубликовано: 23.06.1990

Авторы: Кустов, Шарыпов

МПК: F15B 3/00, F15B 9/03

Метки: усилитель, электрогидравлический

...пропорциональны величине напряжения на выходе из операционного усилителя 1 (или точнее величине управляющего сигнала на входе в операционный усилитель 1), то ограничение величины максимального напряжения на выходе из диодного ограничителя 2 напряжения является и ограничением максимальной величины перемещения золотникового распределителя 7. Одновременно расход через последний при максимальном сигнале управления завися г также от на 5 10 15 20 25 30 35 40 45 грузки (в виде перепада давлений) на выходе, Для того, чтобы расход на выходе не зависел от нагрузки, необходимо, чтобы величина хода золотникового распределителя 7 была пропорциональна не только величине уп авляющего сигнала, но и величине ЛР. - ЛРйй, где ХР 8 - перепад давления в...

Номер патента: 1574922

Опубликовано: 30.06.1990

Авторы: Войтко, Малишаускас, Маслов, Рагульскис

МПК: F15B 3/00

Метки: усилитель, электрогидравлический

...6 и 7 золотника 8, в виду Отсутствия расхода жидкости, равно давлению жидкости в гидролинии 18, вследствие чего золотник 8 находится в нейтральном положении.Для приведения усилителя в действие переменное напряжение (кривая 1, фиг. 2) от генератора 20 подается на двухполупериодный выпрямитель 2, в котором переменный сигнал выпрямляется и по командам от10 20 электронного ключа 19 подается на электроды пьезокерамического преобразователя 1,В случае подачи переменного сигнала положительной полярности (кривая 2, фиг. 2) напьезокерагмический преобразователь 1 последний начинает колебаться с заданной частотой, и заслонка 3 отклоняется отнейтрального положения в сторону, например, вправо. При каждом отклонении заслонки 3 от нейтрального...

Номер патента: 1580055

Опубликовано: 23.07.1990

Авторы: Козлов, Соковиков, Тайво, Чанонси

МПК: F15B 3/00

Метки: перемещение, преобразования, сигналов, электрических

...реализацииразличных законов перемещения.На фиг. 1 приведена схема устройствадля преобразования электрических сигналовв перемещение; на фиг. 2 - узел 1 на фиг. 1;на фиг, 3 - упор, расположенный по торцу капиллярного элемента,Устройство для преобразования электрических сигналов в перемещение содержиткорпус 1, в котором установлена гильза 2с капиллярным элементом 3, образующим вней два объема 4 и 5, один из которыхзаполнен ртутьюдругой - электролитом,электроды б - 9, установленные в объемах,и ограничители 10 и 1 объемов, жесткосвязанные с корпусом, а гильза 2 установлена с возможностью осевого перемещенияотносительно ограничителей 10 и 11 объемов,Капиллярный элемент 3 размещен междуобоймой 2 и центральным стержнем 3с криволинейными...

Номер патента: 1581880

Опубликовано: 30.07.1990

Автор: Горшков

МПК: F15B 15/02, F15B 3/00

Метки: гидроцилиндр

...схема гидроцилиндра, продольныйразрез,В корпусе 1, снабженном каналами2,: 3 для подвода и отвода рабочейсреды, размещен основной полый поршень 4 с симметричным штоком 5, образующий в корпусе 1 основные рабочие полости б, 7. В поршне 4 уста, новлен дополнительный поршень 8, скоторым жестко соединен дополнительный симметричный шток 9, образующийс поршнем 8 камеры 10 и 11 высокогодавления. Шток 5 выполнен ступенчатым и установлен .в корпусе 1 с образованиемвспомогательных полостей12, 13, сообщенных каналами 14, 15с камерами 10, 11, Поршень 8 образует, в поршне 4 дополнительные полости16, 17, сообщенные с осьовными полостями 6, 7 каналами 18 и 19.При работе устройства рабочая сре да под давлением может быть подана,например, через канал 3...

Номер патента: 1583666

Опубликовано: 07.08.1990

Авторы: Воронянский, Световой, Шевченко

МПК: F15B 3/00

Метки: мультипликатор, пневмогидравлический

...втулка 19 снабжена ограничительным кольцом 21, а шток9 - уступом 22.Мультипликатор работает следующим образом,Через трубку 17 сжатый воздух поступает в полость 4, перемещая втулку 19вниз до упора в кольцо 21 и открываясообщение каналов 14 и 15. Рабочая жидкость из полости 6 через каналы 14 и 15 иполость 7 поступает через выходной канал 16в гидросистему. Давление в гидросистемеповышается до величины давления сжатого воздуха, Затем сжатый воздух подается в полость 5 по каналу 13, перемещая запорный орган 10 вверх. Послед.ний перемещается уступом 22 штока 9. Приэтом перекрывается канал 14, Далее поршень 8 перемещается совместно с запорным органом 1 О. При этом давление жидкости в полости 7 повышается пропорционально отношению площадей...

Номер патента: 1588926

Опубликовано: 30.08.1990

Авторы: Виноградов, Забродченко, Максимов, Яковлев

МПК: F15B 3/00

Метки: гидравлическое, управляющее

...8, сигнал на золотник 8 сравнивается с сигналом на золотник 9, а сигнал на последний сравнивается с сигналом на золотник 7.В устройстве по фиг. 2 во всех золотниках 7 - 9 между крайними с каждой стороны 30 - 35 и центральными поясками 27 - 29 выполнено по четыре пояска, т, е. золотники 7 - 9 одиннадцатипоясковые.Если золотники 7 - 9 сдвинулись вправо, 25 гидролиния 25 оказывается соединенной сгидролинией 45, а гидролиния 26 со сливной гидролинией 44, т. е. сигнал проходит и в гидролиниях 25, 26 формируется перепад давления.Предположим, что золотники 7, 9 сдви нулись вправо, а золотник 8 противоположноЗолотник 8 блокирует золотники 7 и 9, а золотник 7 блокирует золотник 8. Сигнал через устройство не проходит.Таким образом,...
