Струйный регулятор

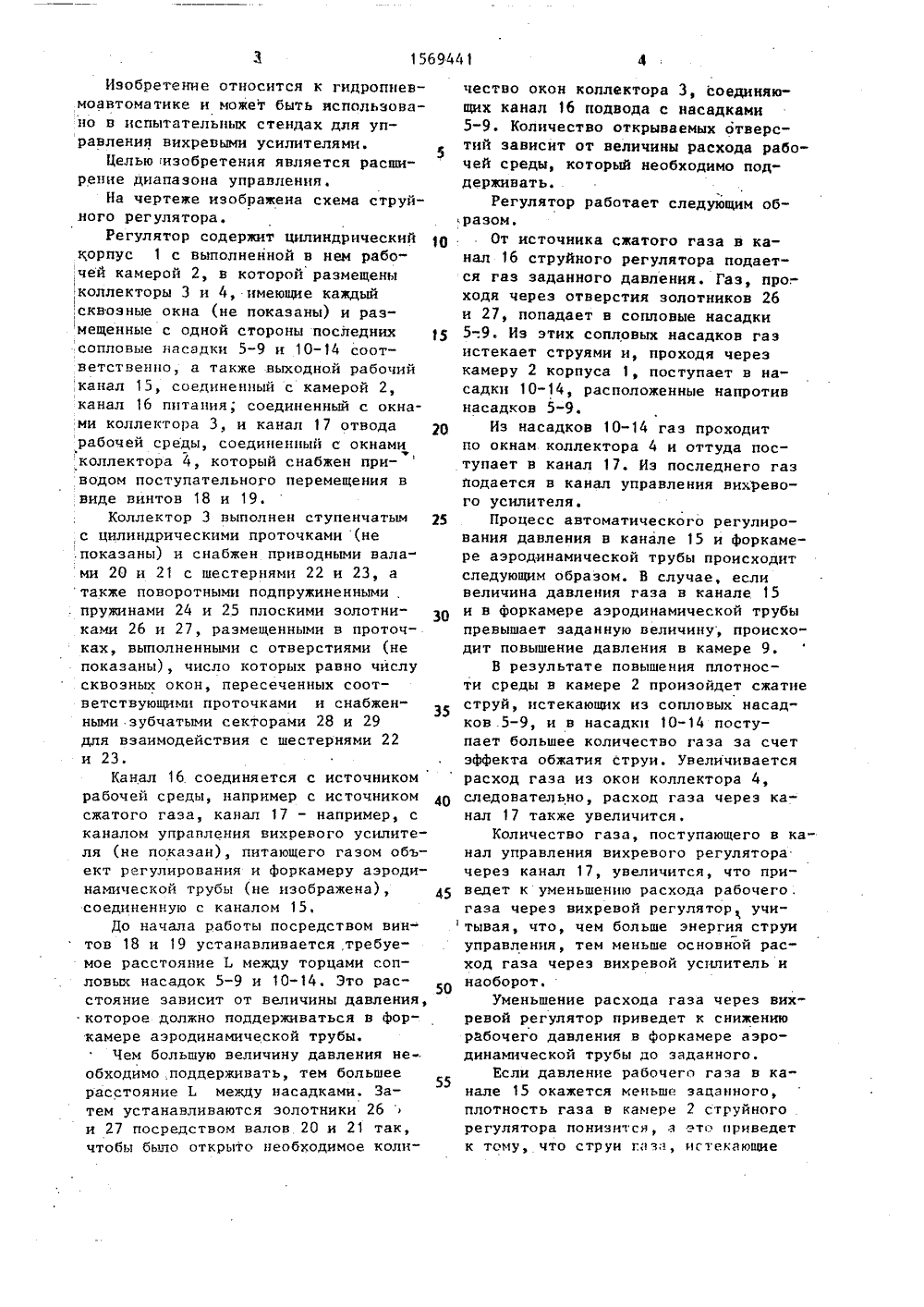

Изобретение относится к гидропневмоавтоматике и может быть использовано в испытательных стендах для управления вихревыми усилителями.5Целью изобретения является расширение диапазона управления.На чертеже изображена схема струйного регулятора,Регулятор содержит цилиндрическийкорпус 1 с выполненной в нем рабочей камерой 2, в которой размещены;коллекторы 3 и 4, имеющие каждыйсквозные окна (не показаны) и раз"мещенные с одной стороны последнихсопловые насадки 5-9 и 10- 14 соответственно, а также выходной рабочийканал 15, соединенный с камерой 2,канал 16 питания; соединенный с окнами коллектора 3, и канал 17 отвода 20рабочей среды, соединенный с окнамитколлектора 4, который снабжен приводом поступательного перемещения ввиде винтов 18 и 19.Коллектор 3 выполнен ступенчатым 25с цилиндрическими проточками (не.показаны) и снабжен приводными валами 20 и 21 с шестернями 22 и 23, атакже поворотными подпружиненными,. пружинами 24 и 25 плоскими золотниками 26 и 27, размещенными в проточках, выполненными с отверстиями (непоказаны), число которых равно числусквозных окон, пересеченных соответствующими проточками и снабженными зубчатыми секторами 28 и 29для взаимодействия с шестернями 22и 23.Канал 16 соединяется с источникомрабочей среды, например с источникомсжатого газа, канал 17 - например, сканалом управления вихревого усилителя (не показан), питающего газом объект регулирования и форкамеру аэродинамической трубы (не изображена), 45соединенную с каналом 15.До начала работы посредством винтов 18 и 19 устанавливается,требуемое расстояние 1. между торцами сопловых насадок 5-9 и 10- 14. Это рас 50стояние зависит от величины давления,- которое должно поддерживаться в форкамере аэродинамической трубы.Чем большую величину давления не-.обходимо поддерживать, тем большеерасстояние Ь между насадками. Затем устанавливаются золотники 26и 27 посредством валов 20 и 21 так,чтобы было открыто необходимое количество окон коллектора 3, соединяющих канал 16 подвода с насадками5-9. Количество открываемых отверстий зависит от величины расхода рабочей среды, который необходимо поддерживать.Регулятор работает следующим образом,От источника сжатого газа в канал 6 струйного регулятора подается газ заданного давления. Гаэ, про.ходя через отверстия золотников 26и 27, попадает в сопповые насадки5-,9. Из этих сопловых насадков газистекает струями и, проходя черезкамеру 2 корпуса 1, поступает в насадки 10-14, расположенные напротивнасадков 5-9.Из насадков 10-14 газ проходитпо окнам коллектора 4 и оттуда поступает в канал 17. Иэ последнего газподается в канал управления вихревого усилителя.Процесс автоматического регулирования давления в канале 15 и форкамере аэродинамической трубы происходитследующим образом. В случае, есливеличина давления газа в канале 15и в форкамере аэродинамической трубыпревышает заданную величину, происходит повышение давления в камере 9.В результате повышения плотности среды в камере 2 произойдет сжатиеструй, истекающих иэ сопловых насадков .5-9, и в насадки 10-14 поступает большее количество газа за счетэффекта обжатия струи. Увеличиваетсярасход газа из окон коллектора 4,следовательно, расход газа через канал 17 также увеличится.Количество газа, поступающего в канал управления вихревого регуляторачерез канал 17, увеличится, что приведет к уменьшению расхода рабочего,газа через вихревой регулятор учи тывая, что, чем больше энергия струиуправления, тем меньше основной расход газа через вихревой усилитель инаоборот.Уменьшение расхода газа через вихревой регулятор приведет к снижениюрабочего давления в форкамере аэродинамической трубы до заданного.Если давление рабочего газа в канале 15 окажется меньше зацанного,плотность газа в камере 2 струйногорегулятора понизится, а это приведетк тому, что струи газ, истекающиеЗаказ 1431 Тираж 528 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раунпская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул, Гагарина, 101 5 15 иэ сопловых насадков 5-9, расширятся и количество управляющего газа, поступающего в насадки 10-14 коллектора 4, уменьшится. Уменьшится расход управляющего газа, выходящего из ка-. нала 7, что приведет к уменьшению энергии струи управления вихревого регулятора и основной расход через него увеличится, а давление в; канале 15 и форкамере повысится до заданного,Изменение расхода осуществляется путем поворота валов 20 и 21 с шестернями 22 и 23, которые вращают зубчатые секторы 28 и 29 золотников 26 и 27 и, поворачивая их, могут смещать их отверстия относительно окон коллектора 3 до полного их перекрытия. Таким способом можно включать. в работу различное количество сопловых насадков 5-9, тем самым настраивая струйный регулятор на требуемый суммарный расход управляющего газа. Посредством винтов 18 и 19 изменяется расстояние между коллекторами 3 и 4, что позволяет в определенных пределах настраивать струйный регулятор на определенное давление управляющего газа. 69441 бФормула изобретенияСтруйный регулятор, содержащийкорпус с выполненной в нем рабочейкамерой, в которой размещены дваколлектора, имеющих каждый сквозныеокна, и размещенные с одной стороны .последних сопловые насадки, а такжевыходной рабочий канал, соединенныйс рабочей камерой, канал питания иканал отвода рабочей среды, соединенные каждый со сквозными окнамиодного иэ коллекторов со стороны,противоположной сопловым насадкам,о т л и ч а ю щ и й с я тем, что,с целью расширения диапазона управления, один из коллекторов снабженприводом поступательного перемещения, а другой выполнен ступенчатым 20 с цилиндрическими проточками иснабжен приводными валами с шестернями, а также поворотными подпружиненными плоскими золотниками, размещенными в проточках, выполненными с 25 отверстиями, число которых равно числу сквоэных окон, пересеченных соответствующими проточками, и снабженными зубчатыми секторами для взаимодействия с шестернями приводных ва лов
