Помашев

Номер патента: 1828921

Опубликовано: 23.07.1993

Авторы: Алтаев, Бекбаев, Куштаев, Мукаев, Нурлыбаев, Помашев, Шорманов

МПК: E21C 41/22

Метки: камерно-столбовой, отработки, разработки, системе, целиков

...вер тикальных буровых восстающих 2 из откаточного 3 и вентиляционного 4 штреков. Из буровых восстающих выработок 2 бурят параллельные залежи скважины 5 в налегающих породах 6. В скважины 5 нагнетают 25 смолу и упрочняют породы 6 непосредственной кровли,После этого иэ открытого выработанного пространства в панели разбуривают первый ряд междукамерных столбчатых 30 целиков 1 и кровлю 6 между первыми двумя рядами целиков. Последовательность отбойки ряда целиков 1 осуществляют по простиранию залежи, В каждом ряду очередность отбойки иеликов пооиэводят в 35 нисходящем порядке -от вентиляционного штрека 4 в направлении к откаточному штреку 3, Отработав первый ряд целиков осуществляют взрыванием ВВ в скважинах 7 принудительную посадку нижней...

Номер патента: 1822891

Опубликовано: 23.06.1993

Авторы: Гаммер, Кван, Креккер, Помашев, Садретдинов, Сухенко

МПК: A01G 25/00, E02B 13/02

Метки: водораспределительное

...9, 10, 11, Поскольку капор 9над патрубком 6 воздушной трубкой 17 через штуцер 14 перекрыт от доступа воздуха,30 то под этим капором интенсивно возрастаетразрежение. Уровень воды под капором 9повышается до рабочего, т,е. выше гребняскоса патрубка 6 и последний практическимгновенно включается в работу на полный35 расход. При этом за счет вакуума в своейотвоуящей камере сьемный капор 9 устойчивоприжимается к днищу емкости 1,Включение патрубка 6 на максимальный расход понижает уровень воды в емко 40 сти 1 до его рабочего горизонта, а вместе сним и в гидравлически связанных с ней отводящих камерах под капорами 10, 11,вследствие чего перелив воды через нижнюю кромку скоса патрубков 7, 8 прекраща 45 ется.Расчетный расход полностью поступаетв...

Номер патента: 1816865

Опубликовано: 23.05.1993

Авторы: Алтаев, Жалгасов, Жаркенов, Нурлыбаев, Помашев, Яковенко

МПК: E21D 20/00

Метки: горных, закрепления, массива, пород

...петли под массивом, чтообеспечивает высокую несущую способность общей конструкции крепи по способу,Именно за счет усиления стягивающего эффекта тросов достигается эффективностьспособа, особенно при упрочнении неустойчивых слоистых трещиноватых горных пород, склонных к гидроразрыву ирасслоению при смолоинъектировании,Кроме того, применяемая конструкцияраспорных элементов при забивании и расклинивании их в петлях позволяет равномерное натягивание троса, так какраспорные элементы вбиваются друг в друга, обеспечивая между собой взаимное рас клинивание. Петли при этом не сгибаются водну из сторон, а сохраняют свое вертикальное положение, что исключает трение тросаоб устья шпуров при его натягивании,В способе нагнетание упрочняющегораствора...

Номер патента: 1792591

Опубликовано: 07.02.1993

Авторы: Гаммер, Креккер, Помашев, Садретдинов, Сухенко, Тальнов

МПК: A01G 25/00, A01G 25/09, E02B 13/00 ...

Метки: автоматизированная, оросительная

...2 б вода иэ грузовой емкости 20 также сливается, При расчетном снижении уровня воды в емкости . 19 вакуумная трубка 33 сообщается с атмосферой и связанный с ней сифон 2 раэряжаФ о р мул а и з обретен и я Автоматизированная оросительная система,.содержащая перемещаемое вдоль стационарного ороситепя . мобильное водораспределитепьное устройство, состоящее из самоэаряжающихся сифонов, соединенное через отводящие камеры с поливными трубопроводами, и эадатчик норм и импульсов водоподачи, периодически сообщающий капоры сифонов с атмосферой, о т л и ч а ю щ а я с я тем, что, с целью упрощения конструкции и повышения качества полива, эадатчик норм и импульсов водоподачи выполнен в виде двух симметричных пар емкостей регулирующей со сливной...

Номер патента: 1789689

Опубликовано: 23.01.1993

Авторы: Молдабеков, Помашев, Сыздыков, Шмаков

МПК: E21C 41/18

Метки: выемки, забое, очистном, угля

...забоя. После самозарубки комбайн, двигаясь в обратном направлении по раме передвинутого на половину ширины захвата шнеков, производит выемку полосы угля обоими шнеками на половину ширины захвата и одновременно осуществляет зачистку почвы лавы задним ш неком от оставшегося угля. При этом по мере увеличения площади свежеобнаженного пласта газовыделение из пласта растет, Однако из-эа уменьшения газоносности угля за счет уменьшения ширины вынимаемой полосы на половину, объем газовыделения пласта будет меньше в 2 раза по сравнению с прямым ходом комбайна (табл,1). Газовыделение иэ отбитого угля на конвейере постепенно растет иэ-за увеличения длины участка конвейера с отбитым углем, поскольку при обратном ходе движение комбайна не...

Номер патента: 1787382

Опубликовано: 15.01.1993

Авторы: Гаммер, Креккер, Помашев, Садретдинов, Сухенко

МПК: A01G 25/16

Метки: бороздам, дискретного, оросительная, полива

...сектором 17 транспортирующего сифона 20 первого водораспределителя, При этом клапан 33 выполняют нормально закрытым при опущенном поплавке 40 на задатчике норм последнего распределителя и открывающим доступ атмосферного воздуха в патрубок обратной связи после поднятия поплавка при отработке на последнем участке и-го цикла срабатывания его поливных трубопроводов,На системе с односторонним располокением поливных трубопроводов (фиг,2) за 5 10 15 20 25 30 35 40 45 50 датчики норм полива водораспределителей обеспечивают поочередную подачу воды в ветви их раскладки до замыкающей, При этом дозаторы 35 могут выполняться с неравнообьемными ковшами, которые подбираются таким образом, чтобы обеспечить равную продолжительность тактов полива на всех...

Номер патента: 1786261

Опубликовано: 07.01.1993

Авторы: Алтаев, Бейсенов, Бектыбаев, Битимбаев, Жалгасов, Нурлыбаев, Помашев

МПК: E21C 41/16

Метки: выемки, целиков

...эти признаки являются новыми и существенными, а также достаточными для того, чтобы отличить данное изобретение от прототипа, и обусловливают критерий "новизна".При сравнении и изучении других известных технических решений в данной области признаки, сходные с признаками, отличающими заявляемое решение от прототипа, не были обнаружены, следовательно, они обеспечивают этому решению25 30 35 трещинозаполняющим твердеющим соста вом на высоту не менее высоты залитой. бетонной смеси, также предотвращают утечку обогащенного полезными компонентами вы щелачивающего (и родуктивн ого) 4550 55 соответствие критерию "существенные отличия".Благодаря возведению растворонепроницаемых преград до разрушения целиков в совокупности с указанной в...

Номер патента: 1783175

Опубликовано: 23.12.1992

Авторы: Гаммер, Гладкий, Креккер, Помашев, Садретдинов, Сидоров, Сухенко

МПК: F04F 5/54

Метки: дозированной, жидкости, перекачки, струйная

...ем-. кости, для попеременного сообщения камер с насосом и атмосферой в их крайнем положении.На фиг. 1 схематично изображена предлагаемая струйная установка для дозированной перекачки жидкости, вид сбоку; на фиг, 2 - то ке, вид по стрелке А на фиг. 1, нэ фиг. 3 - то же, емкость и двухходовой кран в положении заполнения левой камеры и слива поднятой воды к потребителю из правой; на фиг. 4-то же, положение опорожнения левой камеры и заполнения правой.Струйная установка для дозированной перекачки жидкости содержит герметичную двухкамерную емкость в виде дозирующего устройства с левой 1 и правой 2 камерами, жестко связанными между собой и снабженными общей осью качания 3.Каждая камера 1, 2 в верхней части сообщается подводящими...

Номер патента: 1766333

Опубликовано: 07.10.1992

Авторы: Гаммер, Креккер, Лю, Помашев, Садретдинов, Сухенко

МПК: A01G 25/09

Метки: водозаборное

...для углубления в них откидныхсекций 7 входного клапана, Со всасывающей линией насоса устройство соединяетсясливным патрубком 12, а отводным патрубком 13 - с гидроэлеватором, связанным снапорной линией насоса.Водозаборное устройство работает следующим образом. При запуске насоса дождевальной машины вода из канала через 10предохранительную сетку 6 и входные окна8 днища 10 затопленного оголовка, откидывая секций 7 обратного клапана, поступаетв оголовок 1. Спиралевидными направляющими 9 двухфазной жидкости придается 15вращательное винтовое движение и поддействием возникающих центробежных силболее тяжелые взвешенные частицы отбрасываются к периферии циклонной камерыоголовка, Перемещаясь вверх по винтообразной траектории, частицы тяжелых...

Номер патента: 1761863

Опубликовано: 15.09.1992

Авторы: Гаммер, Гладкий, Креккер, Помашев, Садретдинов, Сухенко, Тальнов

МПК: E02B 13/02

Метки: борозды, оголовок

...лотка нанесена оттарированная шкала 5 расходов (в диапазоне 0,252 л/с),Оголовок борозды применяют следующим образом,Установку оголовков производят в борт выводной борозды 6, которую предварительно замачивают, чтобы установить необходимый уровень стояния воды в ней и уменьшить усилие вдавливания оголовка 7, Оголовки 7 вдавливают в голове поливных бороз 8 таким образом, чтобы дно лотка 2 оголовка 7 было ниже уровня воды в выводной борозде 6 на величину заглубления, Это определяет соответствующую ей величину подачи воды из выводной борозды б в поливную 8, Для регулирования величины подачи воды в поливную борозду достаточно поднять или вдавить носок 1 оголовка 7. При этом, чтобы обеспечить достаточную точность дозирования воды, дно лотка 2...

Номер патента: 1737130

Опубликовано: 30.05.1992

Авторы: Алтаев, Битимбаев, Нурлыбаев, Помашев

МПК: E21D 21/00

Метки: анкер

...величины и обеспечиваютф быстрое и надежное прижатие опорной плитки к устью скважины завинчиванием гайки на конце трубчатой штанги, При этом комплект у опорной плитки, состоящий только из двух эластичных шайб и кольцевого металлического клина между ними, в таком сочетании способствует медленному возрастанию давления на опорную плитку за счет обращенности в сторону опорной. плитки острия кольцевого клина, После прижатия опорной плитки гайкой удается накрепко распереть анкер вдоль все длйны скважины эа счет нагнетания твердеющей смолы. в тороидальные камеры через трубчатую штангу, До затвердения смолы в камерах создается высокое давление, которое через эластичные шайбы действует с двух сторон на металлические кольцевые клинья, При...

Номер патента: 1707227

Опубликовано: 23.01.1992

Авторы: Гаммер, Гладкий, Жданко, Креккер, Помашев, Рабинович, Сандыбаев, Шевчук

МПК: F04B 19/14

Метки: водоподъемник

...и может быть использовано дляподъема воды в оросительных системах.Целью изобретения является повышение производительности, 5На фиг.1 показан водоподъемник, видсбоку; на фиг.2 - то же, вид сверху,Водоподъемник содержит раму 1, на которой при помощи осей 2 и 3 установленыведущий 4 и натяжной 5 шкивы, и натянутую 10на них бесконечную эластичную ленту 6, снаружной стороны которой закреплены лопасти 7, взаимодействующие с потокомжидкости Я, водоприемный лоток 9, дополнительный натяжной шкив 10, установленный на дополнительной оси 11,закрепленной на раме 1. Лента 6 изогнута собразованием поверхности Мебиуса, охватывает дополнительный натяжной шкив 10и дважды ведущий с образованием двух пар 20сбегающих и набегающих на него...

Номер патента: 1683575

Опубликовано: 15.10.1991

Авторы: Гаммер, Жданко, Креккер, Помашев, Рабинович, Сандыбаев, Шевчук

МПК: A01G 25/16

Метки: бороздам, дискретного, полива

...Работа в режиме дискретного полива осуществляется следующим образом.При необходимости полива запускается в работу расположенное в оросительном канале напорообразующее устройство (водоподъемник) 17, которое по напорному трубопроводу 6 подает воду в корпус 5 клапана-переключателя 4. В зависимости от положения клапана.4 вода подается в одну из секций (на фиг. 1 и 2 - правую) двухсекционной емкости 3, командующей над орошаемым участком. При достижении в емкости требуемого напора (уровня) вода из него равномерно поступает в трубопровод 1 и через водовыпускные отверстия распределяется в борозды (показаны стрелками).Одновременно иэ корпуса 5 вода от регулируемого дросселя 14 по трубкам 12 и 13 поступает к ковшам 11. Ковш 11 под действием...

Номер патента: 1664191

Опубликовано: 23.07.1991

Авторы: Аяпбергенов, Гаммер, Креккер, Помашев

МПК: A01G 25/02

Метки: аппарат, дождевальный

...имеют три ствола, расположенных под углом 120 относительно друг друга (см, фиг.2 и 4). Дождевальные аппараты устанавливаются на дождевальных системах, содержащих насосную станцию 15, задвижки 16 и распределительный 17 и поливные 18 трубопроводы.Аппараты на поливных трубопроводах 15 ориентируются так, чтобы обеспечить полив с перекрытием от смежных аппаратов одноименными стволами 3 (например, секторами А, Б или В), т.е. дождем равной интенсивности. Количество аппаратов системы определяется, из условия опыта, требуемым количеством поверхностей А 1,А 2,Аз,Б 1,Б 2,Бз,81,В 2,Вз одного и того же варианта.Дождевальный аппарат работает следующим образом.Для проведения поливов аппарат предварительно настраивают на требуемый режим работы в каждом...

Номер патента: 1652585

Опубликовано: 30.05.1991

Авторы: Губашев, Кабылбеков, Молдабеков, Помашев, Сыздыков

МПК: E21D 11/14

Метки: арочная, двуконтурная, крепь

...опорной пластиной 9 и днищем 3 внешней рамы 1 размещена пружина 10, одним концом подсоединенная к внутренней поверхности днища 3 по краям отверстия 4 внешней рамы 1, а другим - к внешней поверхности опорной пластины 9, взаимодействующей с эластичным баллоном 11, пемещенным в компенсационную полость 12. Фланцы 13 внешней рамы 1 выполнены С-образной формы и охватываютфланцы спецпрофиля внутренней рамы 2.Крепь работает следующим образом. От шахтной пневмо(гидро)сети через штуцер подается сжатый воздух (жидкость) к эластичному баллону 11, Под давлением поступающего воздуха (жидкости) эластичный баллон 11 постепенно расширяется, эанимая все свободное пространство между желобами внешней 1 и внутренней 2 рам.Увеличиваясь в своих размерах,...

Номер патента: 1645655

Опубликовано: 30.04.1991

Авторы: Гаммер, Гладкий, Жданко, Креккер, Помашев, Рабинович, Сандыбаев, Шевчук

МПК: F04F 7/00

Метки: жидкости, подъема

...рычага 12 и тяги 9 с возможностью вращательного движения и взаимодействия с двухпозиционным ограничителем 15 положения. Пружина 10 растяжения установлена на кронштейне 11 посредством шарнира 19 и связана тягой 9, которая является направляющей для цилиндра 6, установленного с воэможностью вращательного движения относительно шарнира 19,Поршень 1 с тягой 9 за счет пружины растяжения и течения воды может совершать сложное движение; во-первых, кача- тельное относительно шарниров 14 и 19 и, во-вторых, линейное перемещение относительно шарнира 14,Устройство для подьема воды работает следующим образом.Под действием течения воды в канале 5 захватывается лопасть 16, которая при этом поворачивается против часовой стрелки вокруг шарнира 18 до...

Номер патента: 1645614

Опубликовано: 30.04.1991

Авторы: Гаммер, Креккер, Помашев, Шевчук

МПК: F04B 43/12

Метки: водоподъемное

...привода устройства энергии проточных источников,На фиг.1 приведен продольный разрез устройства; на фиг.2 - то же, вид в плане; на фиг.З - разрез А-А на фиг.1.Устройство содержит корпус 1, размещенный в корпусе 1 эластичный насосный шланг 2, ротор 3 в виде бесконечной ленты. охватывающей барабаны 4, установленные на роторе 3 ролики 5, взаимодействующие со шлангом 2, и привод ротора 3. Привод ротора 3 выполнен в виде шарнирно установленных на нем с возможностью поворота на 90 подпружиненных двухстворчатых лопастей 6 и лопаток 7 на барабанах 4, а выход шланга 2 сообщен с водоприемником 8,Корпус 1 со шлангом 2 помещаются в проточный водоисточник так, чтобы верхняя часть ротора 3 выступала над поверхностью воды. При этом поток воды...

Номер патента: 1645178

Опубликовано: 30.04.1991

Авторы: Алымтаев, Джумагазиев, Нурлыбаев, Помашев

МПК: B60C 5/24

Метки: колесо, средства, транспортного

...движения транспорта. При проколах большинства тороидальных камер 8 вступает в работу трубчатая камера 3. 1 з,п, ф-лы, 2 ил,нанизаны на камеру 3. Каждая тороидальная камера 8 снабжена патрубком 9 с вентилем 10, Все патрубки 9 тораидальных камер сообщаются через вентили 10 с общим воздухопроводом 11, который также снабжен своим патрубком 12 и вентилем 13.Сборку колеса осуществляют следующим образом. В полости ши3 с нанизаннымимерами 8 так, чтолись равномернокасались друг друтакже, чтобы торшлангообраэнойконтакте, После эт9 всех камер чере ны 2 располагают камеру на нее тороидальными кабы камеры 8 распределипо полости шины 2 и га. При этом желательно цы 6 и 7 ненэкэчэнной камеры 3 находились в ого выводят патрубки 4 и з отверстия в ободе...

Номер патента: 1642062

Опубликовано: 15.04.1991

Авторы: Гаммер, Гладкий, Жданко, Креккер, Помашев, Рабинович, Сандыбаев, Шевчук

МПК: F04B 19/14

Метки: водоподъемник

...использования энергии водного потока.На фиг. 1 приведена принципиальная схема водоподъемника; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 1.Водоподъемник содержит приводной 1 и натяжной 2 шкивы, огибаемые бесконечной лентой 3 и установленные на раме 4, которая жестко крепится к приемному лотку 5 или на борту водоподводящего канала.На бесконечной ленте 3 с определенным шагом на внутренней ее поверхности закреплены насосные лопатки 6, а на наружной поверхности - турбинные лопатки 7. В шкивах 1 и 2 выполнены кольцевые проточки 8 и 9, совпадающие по форме с насосными лопатками 6.Проточка 8 шкива 1 перекрывается по периферии лентой 3, а на участках огибания лентой 3 - лопатками 6 с образованием прерывистого канала 10....

Номер патента: 1619109

Опубликовано: 07.01.1991

Авторы: Нурлыбаев, Помашев, Сейдалиев, Сыздыков

МПК: G01N 3/10

Метки: горных, изучения, образца, пород, свойств, физических

...цилиндрической камеры 13, измеритель перемещения стержней 11 и 12, выполненный в виде гидроцилиндра 15 с поршнями 16 и 17 на концах, соединенными соответственно с выступающими из корпуса 1 концами измерительных стержней 11 и 12, заполненной жидкостью упругой эластичной оболочки 18 и соединенной с ней полостью гидроцилиндра 15 и частично заполненной жидкостью вертикальной мерной трубки 19. и регулируемый источник 20 давления, соединенный со штуцером 8.Радиус кривизны дугообразных прорезей 3 и 4 и радиус кривизны тонкостенных пластин - стержней 11 и 12 равны радиусу кривизны внутренней цилиндрической поверхности толстостенной втулки 10, На чертеже устройство представлено с установленным в нем кольцевым образцом. Устройство работает...

Номер патента: 1576058

Опубликовано: 07.07.1990

Авторы: Гаммер, Креккер, Помашев, Сидоров, Шевчук

МПК: A01G 25/09

Метки: водозаборное, поливной

...сменного, времени путем ускоренного сливаводы при отключенном насосе машины,На Лиг. 1 изображено водозаборное-устройство, общий вид; нафиг, 2- запорный орган; на Фиг, 3разрез А-А на Аиг, 2,Водозаборное. устройство состоит . йз всасывающей "линии 2 насоса 3, На всасывающей линии 2 установлены запорный орган 4 и сетка 5. Запорный орган 4 расположен выше сетки 5 и состоит из корпуса 6, в котором на седле 7 закреплены четыре гибких лепестковых обратных клапана 8, Запорный орган,4 снабжен механизмом 9 принудительного открытия клапанов. Механизм 9 открытия выполнен в ниде расположенного в корпусе 6 приводного вала 10 с рукояткой 11. Приводной вал 1 О связан посредством гибкой тягй 12 с клапанами 8Корпус 6 имеет 1для доступа к.клапанам 8...

Номер патента: 1560826

Опубликовано: 30.04.1990

Авторы: Гаммер, Креккер, Лю, Помашев

МПК: F04D 29/70

Метки: входное, насоса

...и жестко связан с перепускнымнатрубком 12, На входе приемной камеры 5 выполнена кольцевая расточка 13с внутренним диаметром, большим внутреннего диаметра приемной камеры 5,и наружного диаметра патрубка 2 подвода смеси, а обратный клапан 8 выполнен в виде круговых сегментов 14,закрепленных на торце приемной камеры 5 с возможностью отгибания в расточку 13, причем высота расточки равна радиальному размеру сегментов 14.Устройство работает слецующим образом,После запуска насоса жидкость поддавлением. через патрубок2 поступает в полость 10 обтекателя 7. Приэтом диаФрагма 11 вместе с патрубками 12 и 2 перемещается вверх, асегменты 14 клапана 8 отгибаются врасточку 13 и Фиксируются в ней патрубком 2, В таком положении входноеустройство полностью...

Номер патента: 1425072

Опубликовано: 23.09.1988

Авторы: Мусин, Нурлыбаев, Помашев, Сыздыков

МПК: B25B 27/02

Метки: съемник

...На корпусе гидро- цилиндра 1 шарнирно закреплены захваты 16,Съемник работает следующим обра- зом.Съемник подводят к снимаемой с оси 17 детали 18 и заводят за нее захваты 16. Насосом 1 О при закрытых вентилях 12 и 13 и открытых 11 и 14 подкачивают жидкость через трубопро 35 вод 8 в торовые камеры 4, расположенные над поршнем 3, При этом иэ камер 4, расположенных под поршнем 3, жидв торовые камеры 4 над поршнем 3, Изкамер 4 под поршнем 3 жидкость выдавливается по трубопроводу 9 в резервуар 15. Рабочий наконечник 6 подводится к оси 1, при дальнейшем нагнетании жидкости в торовых камерах 4под поршнем возрастает давление, которое воздействует на поршень 3, усиливая тяговую нагрузку на деталь 18.Наконечник 6 движется в сторону,...

Номер патента: 1421863

Опубликовано: 07.09.1988

Авторы: Болгожина, Помашев

МПК: E21C 39/00

Метки: датчика, ленточного, тарировки

...7, два ограничительные рейки 8,установленные с зазором в канавках7 с возможностью перемещения в на"правлении, перпендикулярном плоскимповерхностям стержней 6, и источник(не показан) давления жидкости, сообщенный трубопроводом 9 с полостьютора 5. Крышки 2 крепятся к корпусу1 винтами 10. Плоские поверхностистержней 6 обращены друг к другу иконтактируют с лентой 4. Величина зазора, от дна канавки 7 до ограничительной рейки 8 равна толщине ленты4, Стержни 6, в которых плоские поверхности выполнены шлифованными,образуют с лентой 4 тарируемый датчикнапряжений.Устройство работает следующим образом. 45Корпус 1 устройства закрепляетсяна неподвижном основании (не показано), чтобы не происходило его перемещения при вытягивании ленты 4.После...

Номер патента: 1273552

Опубликовано: 30.11.1986

Авторы: Бибосынов, Болгожина, Помашев, Сыздыков

МПК: E21C 39/00

Метки: горных, давления, пород, скважинах

...к центральному стержню 2. Раэжимающие пру. жины 8 при этом полностью помещаются в диаметральных сквозных отверстиях центрального стержня 2. Притаких перемещениях двух пар стержней 7 к цеМгральному стержню 2 ихконцы, Г-образно соединенные с толкателями 12, через толкатели 12 выдвигают секторы 6 строго в радиальных направлениях перпендикулярно кстенке скважины 13, Толкатели 12расположены попарно и могут переме 0 щаться один в другом в противоположР и 6 - соответственно диаметры скважины 13 и корпусов 4, Сквозное отверстие тора 1 имеет диаметр, равный ( 0-6)+6 ., где йс - диаметр центрального стержня 2, что обеспечивает достаточный выход секторов 6 и полное закрытие кольцевого зазора. каждый сектор 6 является 1/4 круга,...

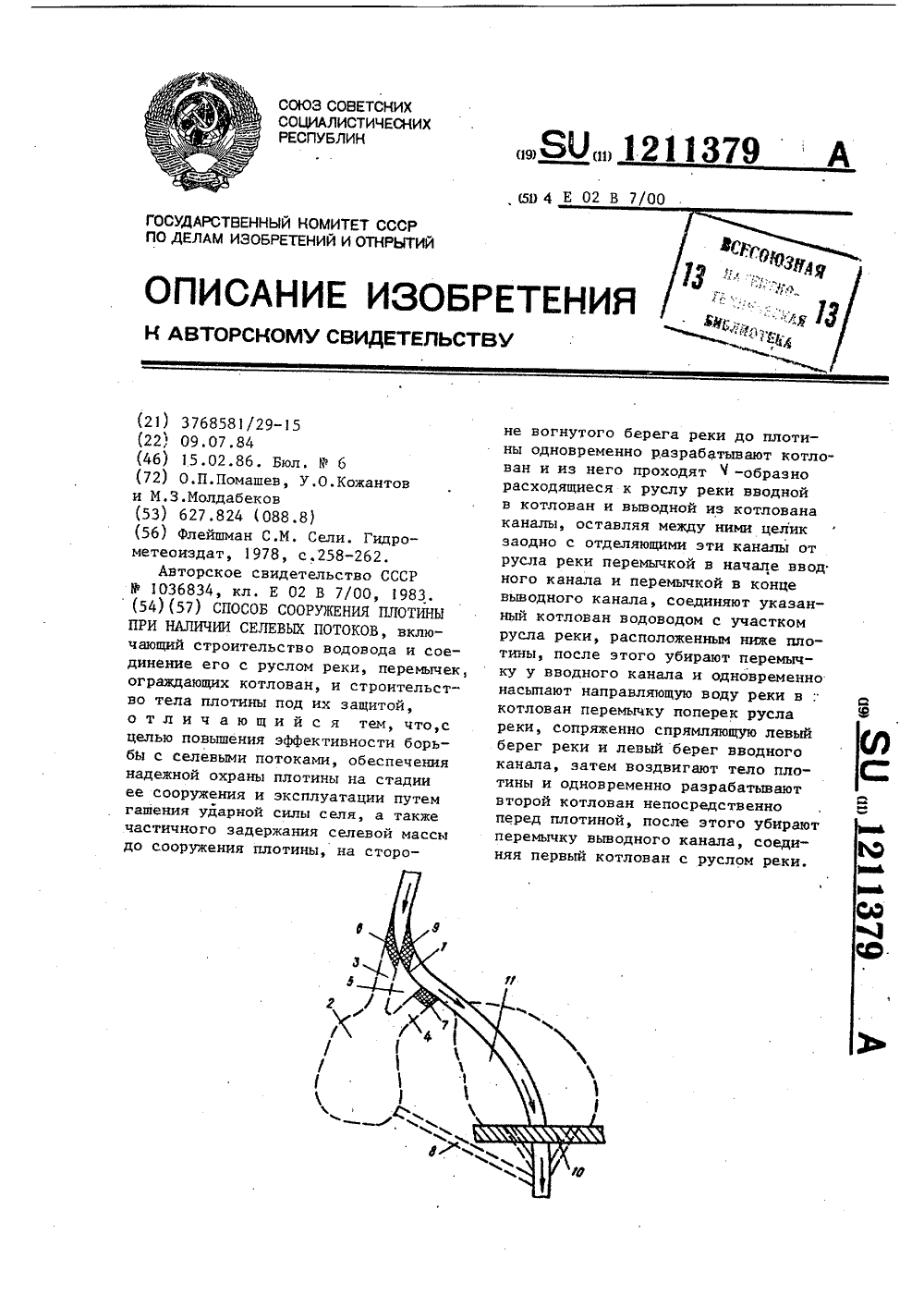

Номер патента: 1211379

Опубликовано: 15.02.1986

Авторы: Кожантов, Молдабеков, Помашев

МПК: E02B 7/00

Метки: наличии, плотины, потоков, селевых, сооружения

...берега 1 зигзагообразного участка русла реки.Разрыхление горной породы, ее удаление из котлована и из вводного и выводного каналов производят, например, буровзрывными методами открытым способом. Для создания объема котлована 2 применяют мощный взрыв, затем по мере очистки участка от разрушенной породы для расширения котлована в сторону нетронутого скального горного массива используют буровзрывные способы проведения горных выработок. Сооружаемый котлован при этом должен иметь объем, рассчитанный на задержание крупных выносов не менее одного селевого потока. Очистку котлована и каналов осуществляют в осенний и зимний периоды, используя мощную технику: эксковаторы, бульдозеры, скреперы и автомобили. Горные породы при этомиспользуют для...

Номер патента: 1047522

Опубликовано: 15.10.1983

Авторы: Кандрин, Креккер, Помашев, Таттибаев

МПК: B04C 11/00

Метки: гидроциклон

...большем, чем при мелкозернистых Фракциях заполнении камеры сгущения из-за большей пористости скопившихся в. объеме наносов и распространения через нее действующего в гидроциклоне разрежения. 65 При этом нарушается динамика движения двухфазной жидкости при вершине конуса гидроциклона.Бель изобретения - снижение пульсаций расхода и напора в выходной линии насоса.Поставленная цель достигается тем, что гидроциклон, содержащий соединенную со всасывающеЙ линией насоса цилиндроконическую камеру с тангенциальные входным, сливным и песковым патрубками, гидроэлеватор с устройством для его пуска и соединенный с ним и с напорной линией, насоса пневмогидроаккумулятор, снабженбункером-накопителем с размещенной в его.нижней части на штоке...

Номер патента: 1045066

Опубликовано: 30.09.1983

Авторы: Бибосынов, Болгожин, Помашев

МПК: G01N 3/20

Метки: изгибе, прочности

...про )ности хрупких строительных материалов. и горных пород.Поставленная цель достигается тем, чтосогласно способу определения прочностиматериала при изгибе, здк(тачаю)цемуся в15том, что в цилиндрическом образце выполняют налрезы, нагружают его до разрушения,регистрируют разрушающую нагрузку ипараметры трешинообразования и по нимсудят о грочности материала, надрезы выполняют в ниле равномерно располокенных ГОодинаковых пропилов глубиной 0,75-0,90диаметра с( образца, расстояние между которыми составляег (0,14-0,33) д, нагружение образца осуцествляют последовательным приложением сжимающих усилий к образовавшимся между пропилами консолямдо разрушения последних, а о процностиматериала сулят по напряжениям, возникаошим в поверхностных слоях...

Номер патента: 1013849

Опубликовано: 23.04.1983

Авторы: Бибосынов, Болгожин, Помашев

МПК: G01N 33/38

Метки: бетона, испытания, образцов, одноосное, растяжение

...частях оЬойм выполнены кольцевые полуканавки, оЬраэующие кольцевую канавку, вкоторой установлен эластичный элемент.На чертеже изображено предлагаемоеустройство, вертикальный разрез.Устройство содержит корпус 1, выполненныйв виде цилиндрического ста-кана, обойму 2,состоящую из двух час-",55 тей, расположенных в корпусе 1 и имеющих внутреннюю поверхность, выполненную в виде полугиперболы, сопряженной с прямой, параллельной продольной оси устроиства, На торцовыхстыкующихся частях оЬойм 2 выполненыкольцевые полуканавки 3, образующиекольцевую канавку в собранномустройстве.Креме того, устройство содержитзамкнутый эластичный .элемент 4 с па 11 рубком , крышку 5 и винты 6.Устройство работает следующим образом.СоЬирают устройство, для...

Номер патента: 981695

Опубликовано: 15.12.1982

Авторы: Кандрин, Креккер, Помашев, Сандыбаев

МПК: F04D 15/00

Метки: дождевания, импульсного, насосная, системы, станция

...3, имеющего гидроэлеватор 4, подключенный к нагнетательному патрубку 5, агрегата 1 через расходный гидропневмоаккумулятор 6, причем станция снабжена командным гидропневмоаккумулятором7, расположенным между гидроэлеватором 4 и расходным гидропневмоакку"мулятором 6, На выходе насосной станФормула изобретения 3 981695ции установлены мембранные клапаны8, 9 и 10 и эжектор 11,Насосная станция работает следующим образом,При включении насосного агрегата.вода поступает в него по всасывающему патрубку 2 и выходит из агрегата под давлением через нагнетательный патрубок 5. При этом часть потока поступает в расходный гидропневмоаккумулятор 6, а часть потока через мембранный клапан 9 и эжектор11 поступает в систему импульсногодождевания,...
