Выпарной аппарат для солесодержащих растворов

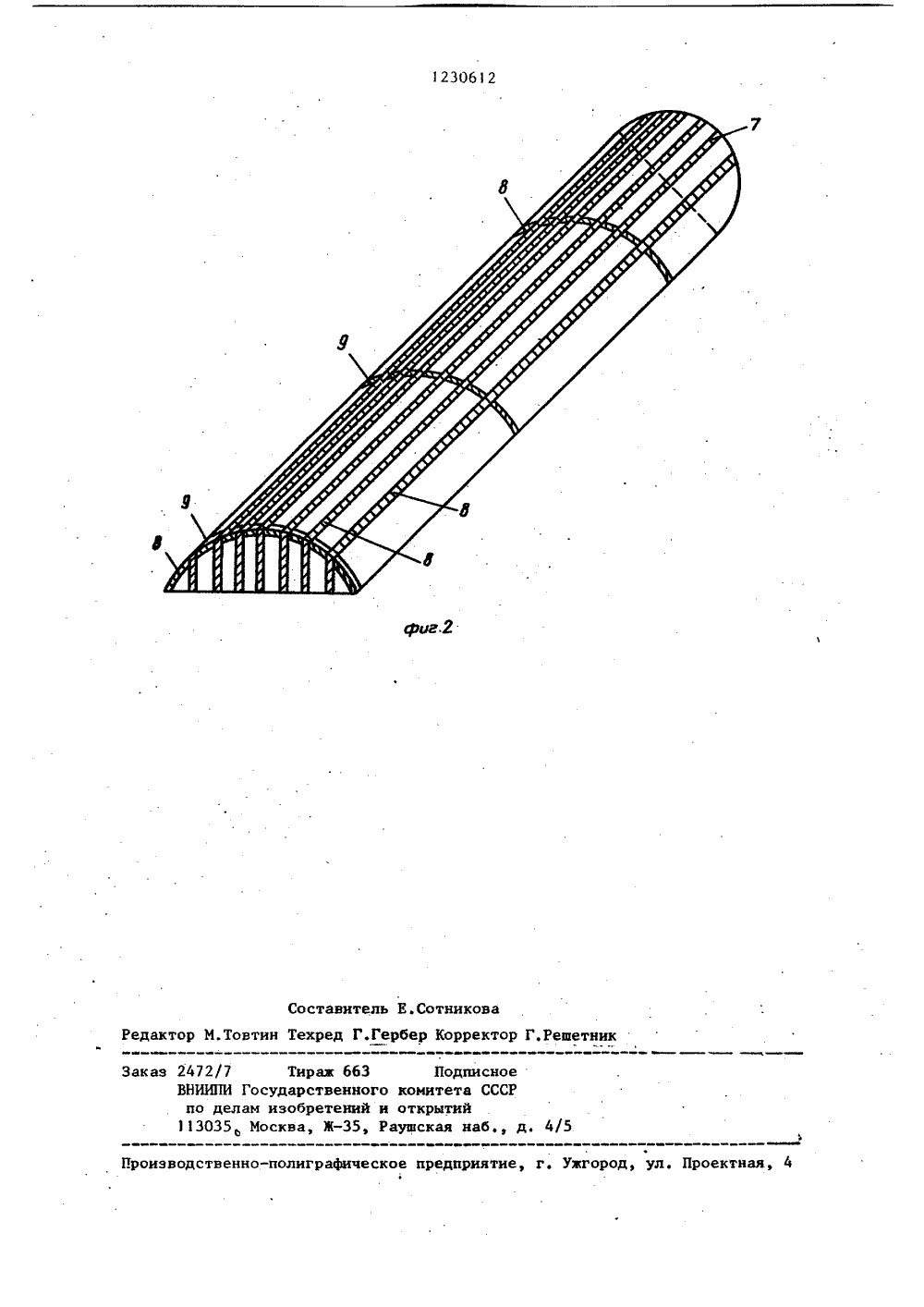

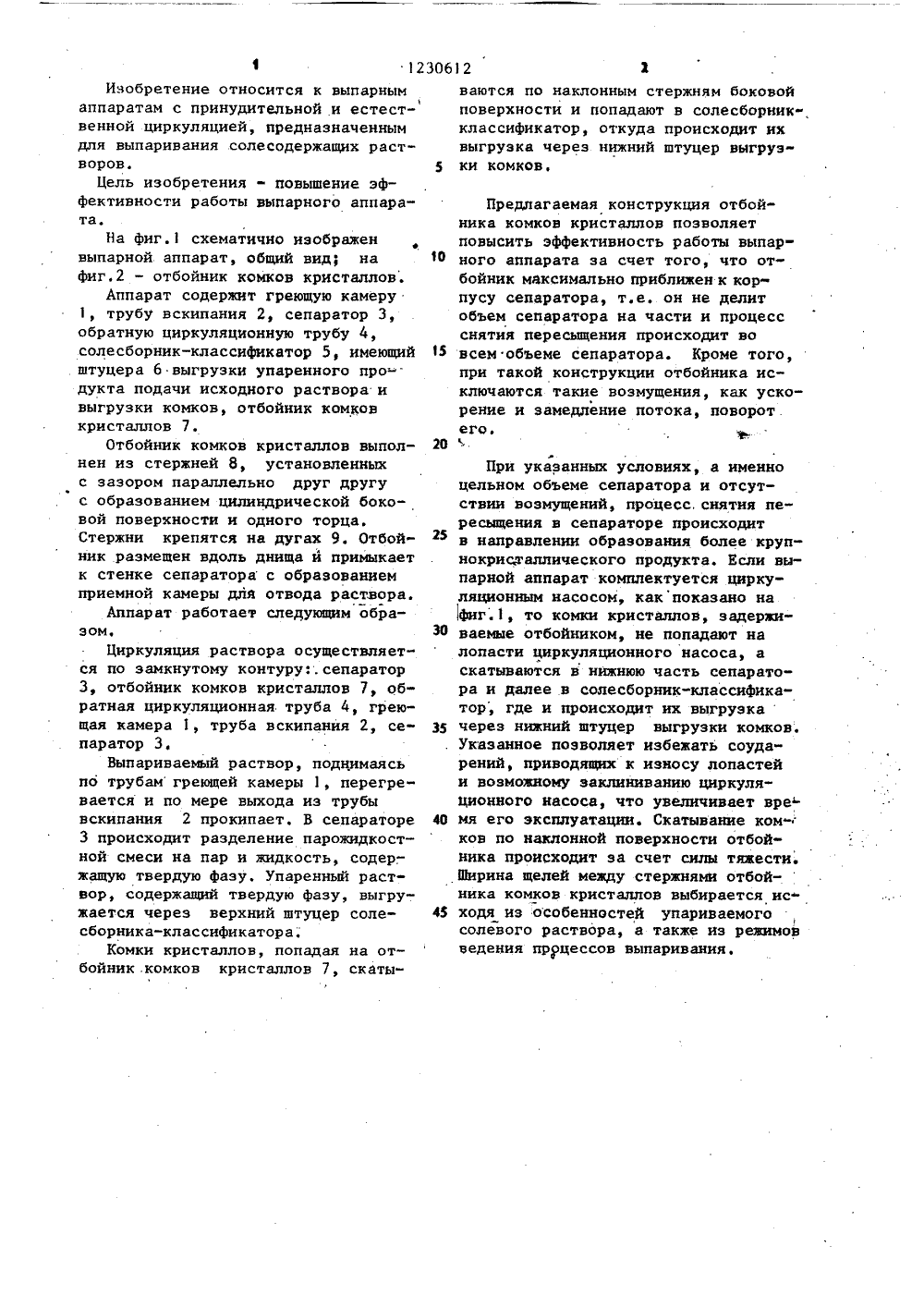

итога СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 1 В 11 ИСАНИЕ ОБРЕТЕН ТЕЛЬС У(53) а еУ Влоричиоеф ФЩФО ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ 5863/23-2610.8405.86. Бюл. В 18(56) Выпарные трубчатые стальные аппараты общего назначения. Каталог. -М.: ЦИНТИхимнефтемаш,1979, с. 12,Перцев Л.П, и др, Трубчатые выпарные аппараты для кристаллиэующихся растворов, -М., 1982, с, 30,рис. 20.(54) (57) ВЫПАРНОЙ АППАРАТ ДЛЯ СОЛЕСОДЕРЖАЩИХ РАСТВОРОВ, содержащийгреющую камеру, трубу вскипания, сепаратор, обратную циркуляционную трубу, установленный перед входом в нееотбойник комков кристаллов, о т л ич а ю щ и й с ятем, что, с цельюповышения эффективности его работы,отбойник комков кристаллов выполнениз стержней, установленных с зазоромпараллельно друг другу с образованием цилиндрической боковой поверхности и одного торца, при этом отбойник размещен вдоль днища и примыкает к стенке сепаратора с образова,нием приемной камеры для отвода растИзобретение относится к выпарным аппаратам с принудительной и естественной пиркуляцией, предназначенным для выпаривания солесодержащих растворов. 5Цель изобретения - повышение эффективности работы выпарного аппарата.На фиг.1 схематично изображен выпарной аппарат, общий вид; на 10 фиг,2 - отбойник комков кристаллов.Аппарат содержит греющую камеру 1, трубу вскипания 2, сепаратор 3, обратную циркуляционную трубу 4, солесборник-классификатор 5, имеющий 15 штуцера 6 выгрузки упаренного про-. дукта подачи исходного раствора и выгрузки комков, отбойник комков кристаллов 7Отбойник комков кристаллов выпол нен из стержней 8, установленных с зазором параллельно друг другу с образованием цилиндрической боковой поверхности и одного торца. Стержни крепятся на дугах 9. Отбойник размещен вдоль днища Й примыкает к стенке сепаратора с образованием приемной камеры для отвода раствора.Аппарат работает следующим образом. 30Циркуляция раствора осуществляется по замкнутому контуру:.сепаратор 3, отбойник комков кристаллов 7, обратная циркуляционная труба 4, греющая камера 1, труба вскипания 2, се паратор 3.Выпариваемый раствор, поднимаясь по трубам греющей камеры 1, перегревается и по мере выхода из трубы вскипания 2 прокипает. В сепараторе 40 3 происходит разделение парожидкостной смеси на пар и жидкость, содер; жащую твердую фазу. упаренный раствор, содержащий твердую фазу, выгружается через верхний штуцер соле сборника-классификатора.- Комки кристаллов, попадая на отбойник,комков кристаллов 7, скатываются по наклонным стержням боковойповерхности и попадают в солесборникклассификатор, откуда происходит ихвыгрузка через нижний штуцер выгрузки комков. Предлагаемая конструкция отбой- ника комков кристаллов позволяет повысить эффективность работы выпарного аппарата за счет того, что отбойник максимально приближен к корпусу сепаратора, т.е. он не делит объем сепаратора на части и процесс снятия пересыщения происходит во всем объеме сепаратора. Кроме того, при такой конструкции отбойника исключаются такие возмущения, как ускорение и замедление потока, поворот его.м-.вПри указанных условиях, а именно цельном объеме сепаратора и отсутствии возмущений, процесс, снятия пересыщения в сепараторе происходит в направлении образования более крупнокрисдаллического продукта. Если выпарной аппарат комплектуется циркуляционным насосом, какпоказано на фиг.1, то комки кристаллов, задерживаемые отбойником, не попадают на лопасти циркуляционного насоса, а скатываются в нижнюю часть сепаратора и далее в солесборник-классификатор, где и происходит их выгрузка через нижний штуцер выгрузки комков. Укаэанное позволяет избежать соударений, приводящих к износу лопастей и возможному заклиниванию циркуляционного насоса, что увеличивает вре мя его эксплуатации. Скатывание комков по наклонной поверхности отбой- ника происходит за счет силы тяжести. Ширина щелей между стержнями отбой- ника комков кристаллов выбирается ис" ходя из особенностей упариваемого солевого раствора, а также из режимов ведения процессов выпаривания.1230612 Составитель Е.СотниковаТовтин Техред Г.Гербер Корректор Г.Решетник Редак Заказ 247ВНИИПИ 5 1303 твенно-полиграфическое предприятие, г. Ухгород, ул. Проектн Произ Тирах б 63 Государственного ам изобретений и Москва, Ж, Р Подписноекомитета СССРоткрытийушская наб., д.
