Сооружение типа башни

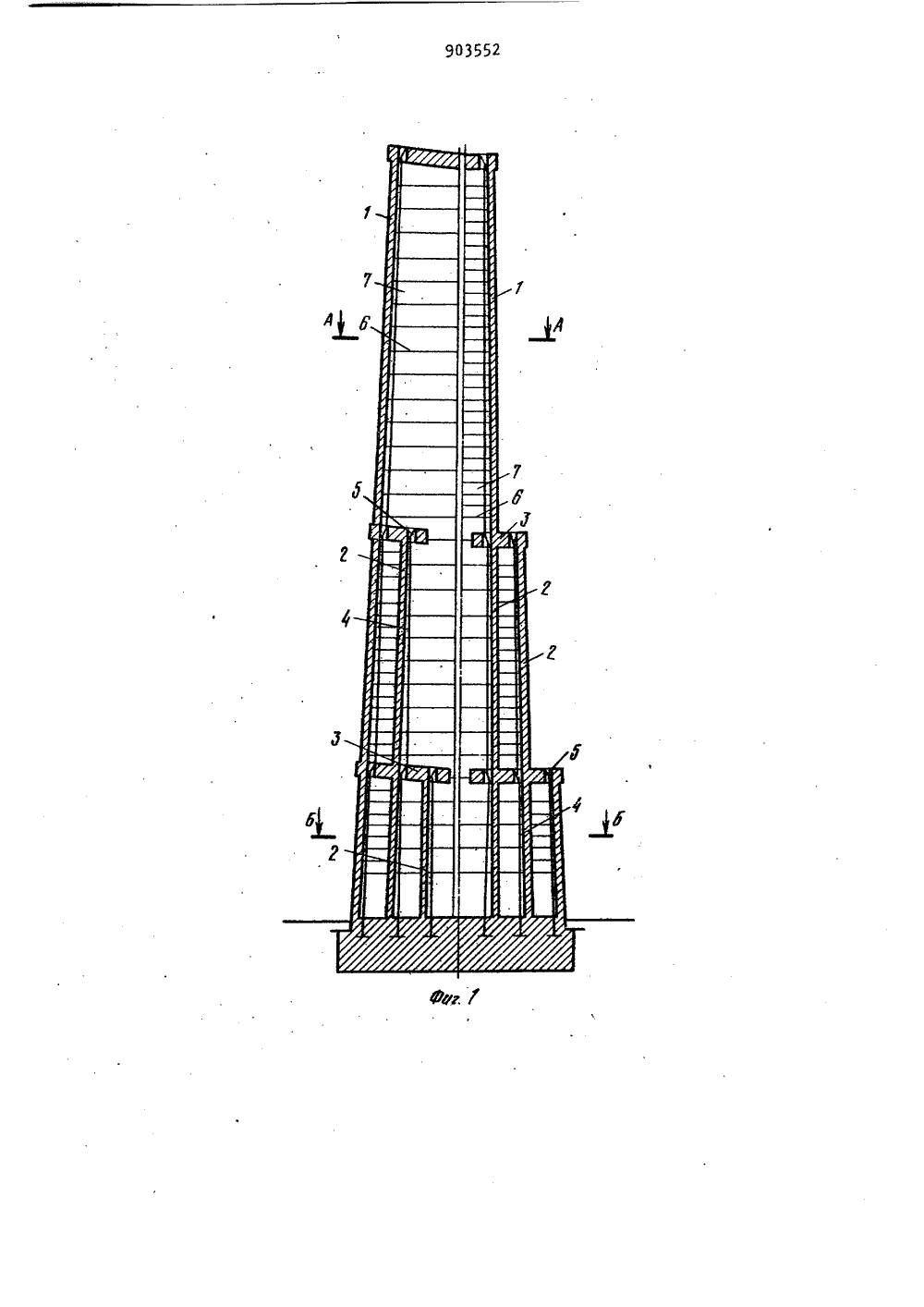

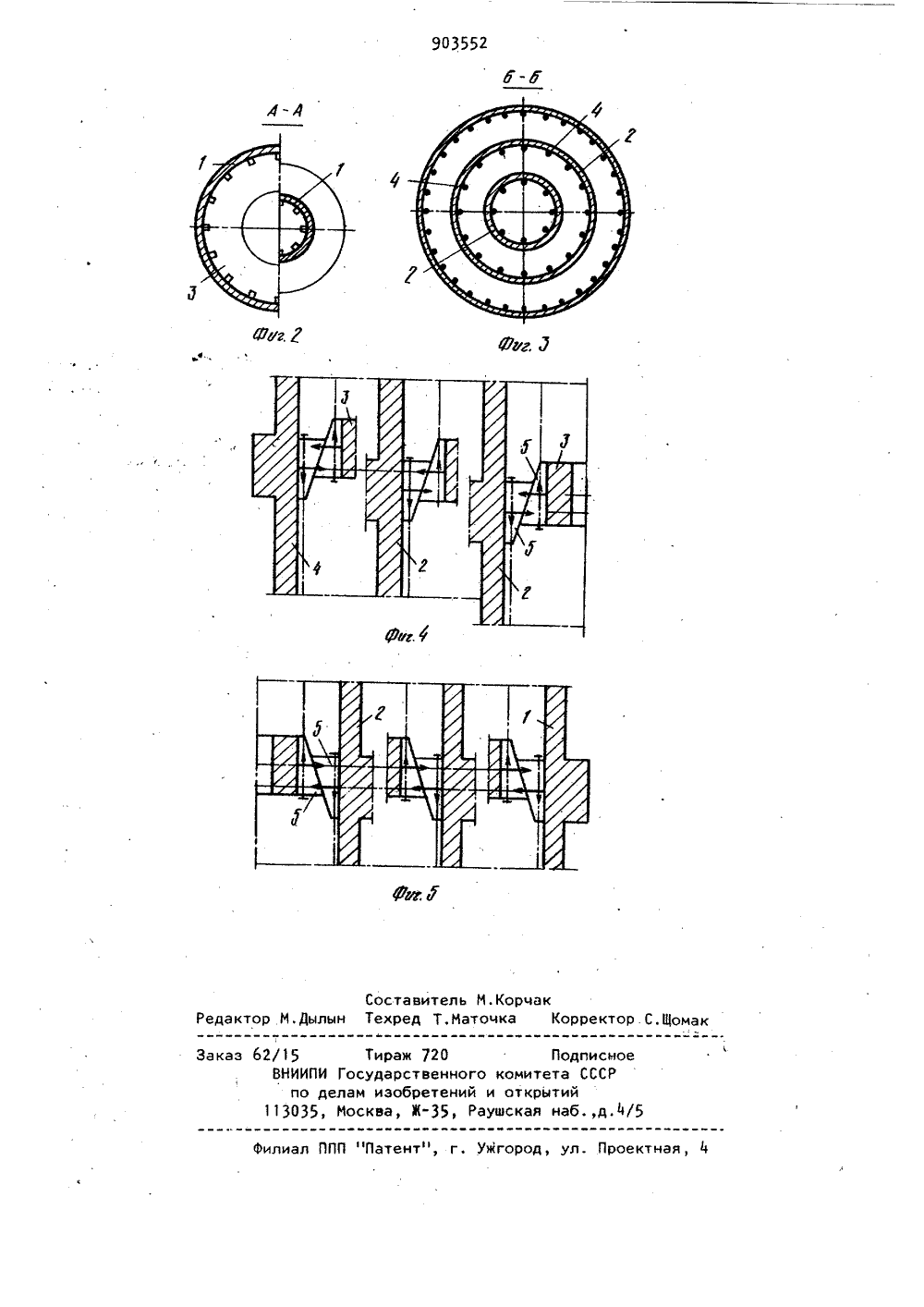

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ СфюэСфветсннкСоцналнстнчесннвреслублнн и 903552(5)М, Кл. Е 04 Н 12/28 тввудврвтввквВЙ квттвтвт СССР аа ававтт нввбрвтвеВ н вткрытв 11(72) Автора изобретения Л.А.Кулагин и В,А.Кулагин 71) Заявнтел Й) СООРУЖЕНИЕ ТИПА БАШНИ Изобретение относится к предварительно напрягаемым сооружениям типастволов башен ( труб), расположенных один в другом, и может быть использовано в строительной технике при возведении высотных сооружений.Известны дымовые трубы, включающие несущий и газоотводящие стволы, разделенные между собой воздушным зазором 111. Недостатками этого решения являются значительная материалоемкость инизкая несущая способность сооружения Наиболее близким к изобретению тех ническим решением является напряженная длинномерная строительная конструкция, .включающая несущий элемент, поперечные затяжки, клиновые пары, расположенные под поперечными затяжками, причем разноименные клинья смеж ных пар соединены продольными затяжками23Недостатком данного решения является сравнительно невысокая несущаяспособность сооружения.Цель изобретения - повышение несущей способности и полезного объемазсооружения.Указанная цель достигается, тем,что сооружение типа башни включающее несущий ствол с поперечными элементами, расположенными поего высоте, парные клинья, взаимодействующие с поперечными элементамии затяжки, соединяющие смежные по высоте разноименные клинья, снабжено,по крайней мере, одним дополнительнымнесущим стволом имеющим дополнительные поперечные элементы, взаимодействующие с дополнительными клиньямии дополнительными затяжками, объединяющими смежные по высоте дополнительные разноименные клинья,Предусмотрен вариант выполнениясооружения типа башни, при моторомпарные клинья по мере удаления от оЧи903552 1оружение в целом, способен противостоять значительными ветровым нагрузкам. но Внешние нагрузки, воспринимаемые нап-.ряженными арматурными затяжками, перео б распределяются в поперечных элементахвнутри стволов и снижаются по мере приближения к основанию сооружения,1. Сооружение типа башни, включающее несущий ствол с поперечными элементами, расположенными по его высоте,парные клинья, взаимодействующие с поперечными элементами, и затяжки, соединяющие смежные по высоте разноименные клинья, о т л и ч а ю щ е ес я тем, что, с целью повышения несущей способности и полезного объема сооружения, последнее снабжено,по крайней мере, одним дополнительнымнесущим стволом, имеющим дополнительные поперечные элементы, взаимодействующие с дополнительными парнымиклиньями и дополнительными затяжками,объединяющими смежные по высоте дополнительные разноименные клинья,2. Сооружение по п. 1, о т л и ч аю щ е е с я тем, что, парные клиньяпо мере их удаления от оси сооружения смещены вверх.3. Сооружение по п.1, о т л и ч аю щ е е с я тем, что разноименныеклинья смежных пар, объединенные затяжкой, смещенц относительно контактирующих с ними клиньев,Источники информации,принятые во внимание при экспертизе1.Шишков И,А, и др. Дымовые трубыэнергетических установок, И "Энергия", 1976, с.85.2 Авторское свидетельство СССРпо заявке У 2602882/29-33,кл, Е 04 С 3/30, 5.04,78 (прототип). сооружения смещены вверх, и разноименные клинья смежных пар, объединенные затяжкой, смещены относительконтактирующих с ними клиньев.На фиг, 1 схематически изображенсооружение типа башни, вертикальныйразрез, в левой части от оси - размещение дополнительных стволов внутриосновного ствола, а в правой - снаружи основного ствола); на Фиг. 2 - 10 Формула изобретенияразрез А-А на Фиг, 1, на фиг. 3 разрез Б-Б на фиг. 1; на Фиг. 4 и 5 "варианты установки парных клиньев относительно оси сооружения.Сооружение типа башни включает 1%ствол 1, дополнительный ствол 2,поперечные элементы 3, затяжки 4,спаренные клинья 5, перекрытия 6,этажи 7.Дополнительные стволы могут бытьустановлены один в другом снаружиосновного ствола, При этом каждый до;полнительный ствол снабжен дополни"тельными поперечными элементами, взаимодействующими с дополнительными спа-аренными клиньями и дополнительнымизатяжками, объединяющими смежные повысоте спаренные клинья, Размещенныепоярусно поперечные элементы расположены. друг против друга. Парные клинья щпо мере их удаления от оси сооружениясмещены вверх ф а разноименные клиньяосмежных пар, объединенные затяжкой,смещены относительно контактирующих сними клиньев. Дополнительные стволы,расположенные ближе к центру, имеютповышенную жесткость. При расположении дополнительных стволов снаружи основного ствола меньшей высоты ониимеют повышенную жесткость.40Сооружение может быть использованопод размещение, например, жилых помещений, для чего его объем расчлененперекрытиями на этажи. Предварительнообжатый в продольно-поперечных направлениях каждый ствол, как и все со
