Втулкин

Номер патента: 1811941

Опубликовано: 30.04.1993

Авторы: Ахмеров, Втулкин, Котов, Махмудов, Панин

МПК: B21D 26/02

Метки: жесткой, листового, матрице, пуансоном, среды, штамп, штамповки, эластичной

...контакта аЬ с поверхностью отверстия в прижиме 3, имеющего профиль Е) возникает равнодействующая сил нормального давления Й, которая создает силу трения Гтр (Етр = Ю), Из условия равновесия -Ер = Е 1, следует, что к прижиму приложена сила Е 1 по местной касательной в точке С действия равнодействующей сил нормального давления Й. Разложение.силы Р 1 дает силу прижима 0.Задавая нужный профиль Е(2), при известных ц или Р и жесткости эластомера, управляюг далее силой Ор.Устройство для реализации предлагаемого способа содержит корпус 5 матриц, пуансон 6 из эластичной среды, заготовку 7,Корпус 1 штампа размещен на основании установки соосно со стволом и соединен с ним, В корпусе размещена жесткая матрица, прижим, отверстие в котором...

Номер патента: 1506366

Опубликовано: 07.09.1989

Авторы: Ахмеров, Втулкин, Кравченко, Симаков, Тюрин, Шайхутдинов

МПК: G01R 17/20, G01R 31/00

Метки: автоматизированное, потенциометров, средство

...импульсов в счетчиках 17 и 18 пропорционально цифровому значению угла с и, следовательно, цифровому значению эталонного сопротивления с линейной характеристикой. По мере накопления импульсов в счетчике 17 импульсов с выхода одного из триггеров делителя счетчика 17 импульсов периодически, в зависимости от необходимого числа контролируемых точек потенциометра 1, поступают импульсы от тактового выхода на вход блока 26 задержки сигнала, второй вход регистратора и через второй вход первого элемента ИЛИ 19 на первый вход аналого-цифрового преобразователя, через который проходит команда запуска процесса преобразования реального значения напряжения с выхода токосъемника (средний вывод потенциометра 1 и клеммы 8 колодки 6) контролируемого...

Номер патента: 1366362

Опубликовано: 15.01.1988

Авторы: Белкин, Втулкин, Гехт

МПК: B23Q 41/02

Метки: автоматическая, линия, ниппелей, типа, цилиндрических

...27 установлен горизонтальный стержень 29, несущий на своих концах попарно установленные и противоположно направленные захваты 30, 31 и 32, 33. Поворот стержня 29 осуществляется от гидроцилиндра 34.Автоматическая линия работает следующим образом.Обработка деталей в двухшпиндельных фронтальных автоматах линии может происходить как параллельно (в обоих шпинделях совершаются одинаковые операции), так и последовательно (одна сторона детали обрабатывается в одном шпинделе, вторая в другом)Формула изобретения Автоматическая линия для обработки цилиндрических деталей типа ниппелей, содержащая установленные вдоль. транспортера по ходу технологического процесса двухшпиндельные станки- автоматы с устройствами. загрузки- разгрузки, каждое из...

Номер патента: 1353585

Опубликовано: 23.11.1987

Авторы: Втулкин, Пальцев, Пальцева, Тамбовцева

МПК: B23D 21/04

Метки: головка, дисковыми, ножами, отрезная, резки, станку, труб

...6 и механизм привода головки. Механизм привода головки выполненв виде волнового редуктора, жесткоеколесо 1,7 которого закреплено на втулке 2 и через шкив 8 соединено с двигателем 9, гибкое колесо 10 неподвижно закреплено на шпинделе 5, а гильза 11 генератора содержит контактирующие с внутренней поверхностью гибкого колеса 10 распорные ролики 12 и13, размещенные на шкиве 14, через 25ременную передачу 15 связанном с электродвигателем 16,Отрезная головка работает следующим образом.Одновременно включаются электро" 30двигатели 9 и 16. От электродвигателя 9 через жесткое колесо 5 и гибкоеколесо 1 О вращение передается планшайбе 3, в которой установлен механизм 4 подачи ножей, и шпинделю 5 скулачковыми дорожками 6, а от электродвигателя 16...

Номер патента: 1345366

Опубликовано: 15.10.1987

Авторы: Втулкин, Геложе, Кибирев

МПК: H04L 27/10

Метки: сигнала, формирователь

...в нужный тактовый момент времени совпадения выходных импульсов первого и второго делителей 2 и 3 частоты не происходит, и на выходе первого элемента 10И 5 в тактовый момент времени импульсне возникает. Однако по принятому условию второй делитель 3 частоты работает нормально, и его выходной импульс появляется в тактовый момент 16времени. Этот импульс через второймомент ИЛИ 10 поступает на первыйвход второго элемента И 9, на второйвход которого в это же время подаетсявыходной импульс третьего делителя 204 частоты, поскольку он работает нормально, В результате на выходе второго элемента И 9 точно в тактовый момент времени возникает импульс, который через первый элемент ИЛИ 6 поступает на синхронизирующий вход манипулятора 7 частоты,...

Номер патента: 1320774

Опубликовано: 30.06.1987

Авторы: Ахмеров, Втулкин, Кравченко, Лафазан, Симаков, Тюрин, Шайхутдинов

МПК: G01R 31/00

Метки: потенциометров

...сигнал, открывающий элемент И 14 для прохождения выходных импульсов преобразователя 9 угла на вход счетчика 16 импульсов.Таким образом, при дальнейшем вращении вала привода токосъемника вместе с преобразователем 9 угла растет величина угла Ж и происходит накоп1320 формула Устройство контроля потенциометров, содержащее привод токосъемника, источник напряжения, клеммы для подключения обмотки контролируемого потенциометра, первый компаратор, первый вход которого соединен с клеммой для подключения среднего вывода контролируемого потенциометра и регистратор,о т л и ч а ю щ е е с я тем, что, с целью повьппения достоверности контроля при сохраненМи производительности, в него введены преобразователь угла, блок установки начала отсчета, второй...

Номер патента: 1310155

Опубликовано: 15.05.1987

Авторы: Аникин, Втулкин, Кравецкий, Родионова

МПК: B23K 35/32

Метки: жаростойких, пайки, припой, углеродсодержащих, экзотермический

...элек грг, - ТЕХ//(ЕСКО), ХИМИЧЕСКОЙ И ДРУГИХ О Т Р Я Г Л Я Х П Р С). 1 И/1 Л Е Н Н 0 Г Т И . 1 пью зс брстцця является повынп.цц ждрсОйеости цдяного соедиНЕНИ 5.11 р)пой имеет гледующий состав, мас, Е: Еой СИСТСМы33 лецтов Огтяльцс:11(р 11 еообрс 1 з 1 сзя см)сь указ;1/1 ыхеомпоцецтов эс.рццс)остьн . )О мнмпред)дрител,ц пресс устся в таблеткии .тенту топцнои-мм прц ляп -н ре.сова ця 500-5000 ксс0 ПРессовсНчые тд 6 летки цли лецтУ рязмещднт между деталями из ждро О)К)Х У)г)1 РОДСОДЕРЖ 1 ЩИХ МДТРЦД -//с в, по;л ждщ)х пайке, затем де ч.1д Е р) Ю Т В О 3 Д Е Й С Т 13 ) 1 Н Ж 1 М с 1 ЮЩ Г Иня) р .ки 50-10/) кгссл, с) о гця НДГРВвот ПРОНУКЯЦИЕЛ ЭЛЕКтРЦЧЕСЕОТ с( Д 1 Е Р Е/ С О Е,И Ц Я . МЫ Р Д( 1 Д 3 /. ВДН)Е 13 (ОСТДВ...

Номер патента: 1296493

Опубликовано: 15.03.1987

Авторы: Втулкин, Литвин, Найберг

МПК: B65G 25/00

Метки: конвейер, шаговый

...кулачковая полумуфта 15, а другой конец жестко связан с валом 16 приводных звездочек 3.Полумуфта 15 соединена с приводным рычагом - вилкой 17, которая смонтирована на неподвижной раме 1 в корпусе 2 с возможностью возвратно-поступательного перемещения посредством гидроцилиндра 18. На неподвижной раме 1 в корпусе 2 установлен с возможностью взаимодействия с упором 11 полумуфты 1 О регулируемый фикс и рующий элем ент 19.Конвейер снабжен направляющим лотком 20, закрепленным на неподвижной раме 1.Конвейер работает следующим образом.В исходном положении транспортируемая заготовка устанавливается на призму 7, адвухсторонняя кулачковая цолумуфта . 15 находится в крайнем верхнем положении в зацеплении с приводной полумуфтой 10. Дается...

Номер патента: 1269066

Опубликовано: 07.11.1986

Авторы: Втулкин, Киреева, Колбанев, Павлыгин, Сивергин, Шишкина

МПК: G02B 5/22

Метки: нейтральных, светофильтров

...полимеризации - 0,5 мас.% перекиси бенэоила. После этого полученную смесь наносят на плоскую полированную стек.лянную пластину, сверху накладывают вторую стеклянную пластину таким образом, чтобы между нимибыл зазор, равный тол 69066 2щине образца, Проводят фотополимери:зацию при комнатной температуре приосвещенности 40000 лк в течение 3 чи затем окончательную полимеризациюпри 80 С в течение 4 ч. После разъема стеклянных пластин получают нейтральный светофильтр толщиной 0,3 мм.П р и м е р 2,. В олигомер МТС метакрил - (БИс -триэтиленгликоль) -се О бацинат 1 вязкостью 400 сП вводятспиртовую суспензию коллоидного графита, при этом содержание графитасоставляет 0,2 мас,% от массы МТС.Все операции проводят так же и при 15 тех же...

Номер патента: 1256838

Опубликовано: 15.09.1986

Авторы: Андронов, Ахмеров, Втулкин, Кравченко, Лафазан, Симаков, Тюрин, Шайхутдинов

МПК: B21F 3/00

Метки: пружин, станок

...которой регулируется винтом 47.Усилие натяжения заготовки 10 в процессе формообразования осуществляется прижимом 41, установленным в направляющем пазу платформы 40 на направляющих штифтах 48 и 49, запрессованных в платформу 40, а регу лирование усилия натяжения производится винтом 50, установленным в скобе 51.Ход каретки 9 ограничивается концевыми выключателями 52 и 53. Переключение режима работы станка с ручного управления в полуавтоматический и наоборот производится выключателем 54, реверсирование электрического двигателя - выключателем 55, а включение станка - выключателем 56.Станок для изготовления пружин предназначен для работы в 2-х режимах: ручном и полуавтоматическом с д 5 изготовлением пружин из заготовок конечной длины и...

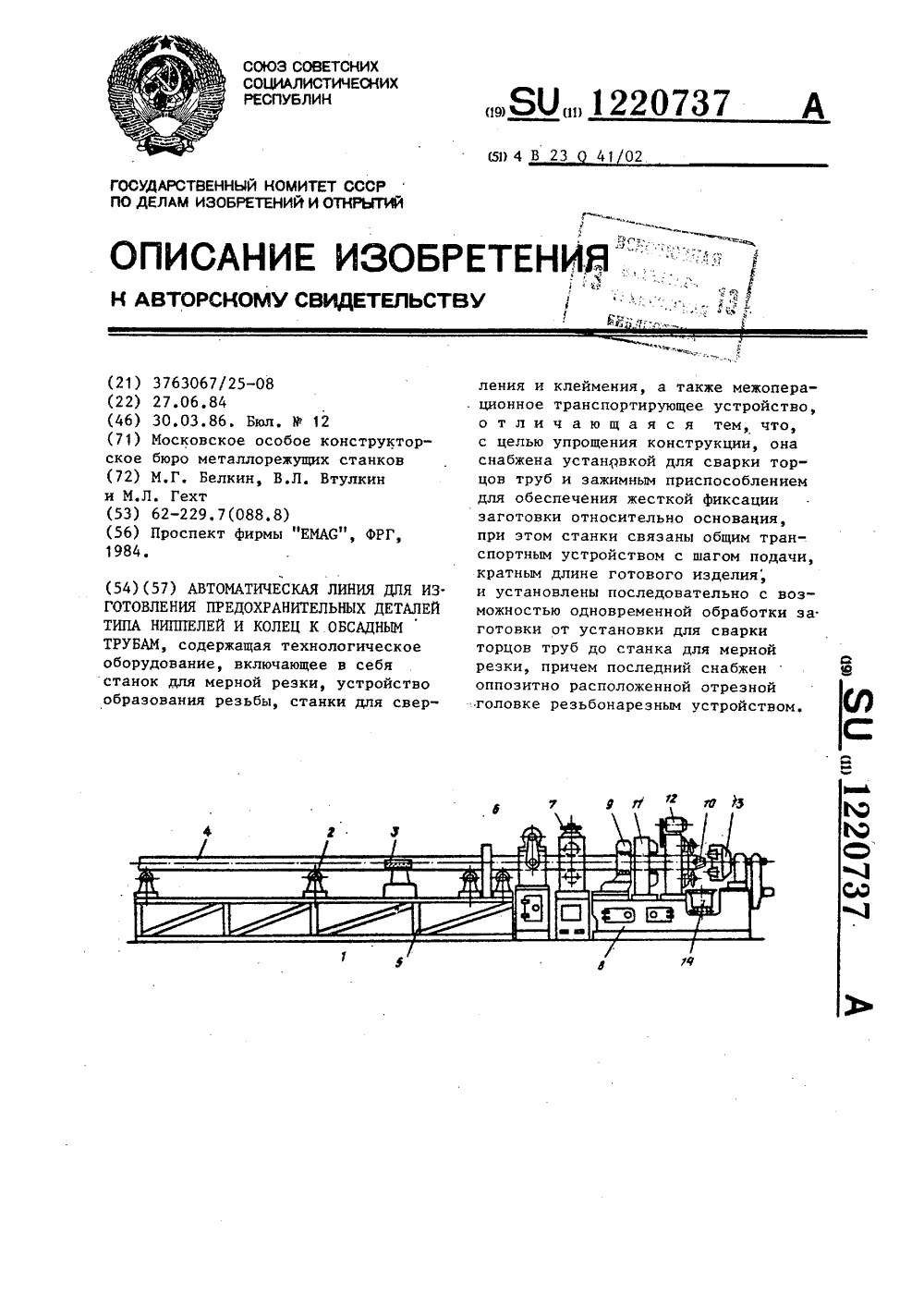

Номер патента: 1220737

Опубликовано: 30.03.1986

Авторы: Белкин, Втулкин, Гехт

МПК: B23Q 41/02

Метки: автоматическая, колец, линия, ниппелей, обсадным, предохранительных, типа, трубам

...и снижение себестоимости эа счетвыполнения всех операций на трубес последующей отрезкой готовой 10детали.На чертеже представлена автоматическая линия, общий вид,Автоматическая линия состоит иэзагрузочного подающего устройства1, которое имеет ряд подающих инаправляющих роликов 2, механизм3 для продольного перемещения трубы 4 и установку 5 для стыковкитруб сваркой. За загрузочно-подающим устройством 1 установлены повысоте трубы 4 последовательно станки 6 и 7 соответственно для сверления отверстий и нанесения клейма,Затем следует отрезной станок 8, 25оснащенный механизмом 9 продольнойподачи трубы 4 на шаг, равный длине детали 10, зажимом 11, отрезнойголовкой 12 и сменной головкой13 для накатки резьбы с торца трубы 4. З 0Для сбора готовых...

Номер патента: 1208391

Опубликовано: 30.01.1986

Авторы: Белкин, Втулкин, Гехт

МПК: F16L 57/00

Метки: концов, предохранительное, резьбовых, труб

...к резьбовымпредохранительным устройствам длязащиты резьбовых концов труб илимуфт для них,Цель изобретения - упрощение конструкции и повышение технологичностиизготовления путем выполнения буртаиэ отдельных отогнутых в шахматномпорядке лепестков, образованныхпосредством прорезей на одном иэторцов реэьбового конусаНа фиг. 1 показаны предохранительные устройства, свинченные с трубойи муфтой; на фиг. 2 - предохранительное устройство с внутренней резьбой,общий вид; на фиг. 3 - вид А нафиг. 2; на фиг. 4 - устройство с наружной резьбой, общий вид; на фиг.5вид Б на фиг. 4.Предохранительное устройство дляреэьбовых концов труб состоит:изрезьбового конуса 1, на одном:иэторцов которого выполнены прорези 2,083912образующие лепестки 3, часть иэ...

Номер патента: 1161309

Опубликовано: 15.06.1985

Авторы: Белкин, Втулкин, Гехт

МПК: B23Q 7/00

Метки: потока, разделения

...1 О ра и сохранением заранее ориентированного положения, что ограничивает технологические возможности применения устройства.15Цель изобретения - расширение технологических возможностей применения устройства.Указанная цель достигается тем, что в устройстве для разделения потока деталей, содержащем подающий и отводящие транспортеры и делитель в виде подвижной каретки с захватами, делитель выполнен в виде пинолей с захватами и двуплечего рычага с приводом, установленных на каретке с возможностью возвратно-поступательного перемещения.На чертеже схематически изображено предлагаемое устройство, общий вид.Устройство для разделения потока деталей состоит из каретки 1, установленной в направляющих 2 основания 3 с воз можностью...

Номер патента: 1154058

Опубликовано: 07.05.1985

Авторы: Белкин, Втулкин, Гехт

МПК: B23B 31/16

Метки: патрон, самоцентрирующий

...патрон состоит из корпуса 1 центрирующих зажимных губок 2-4, взаимодействую. щих на длинных плунхерах 5-7 с клиновыми элементами и , 1 , с и зажимных губок 8-10, установленных на коротких плунжерах 11-13с клиновыми элементами 3 , е механизма их перемещения, включающего центрально расположенный привод (не показан), шток 14 которого снабжен втулкой 15, связан ной с рычагами 16 и 17. На корпусе 1 закреплен сланец 18 с полъм направляющим выступом, на котором установлены крестовины 19 и 20 с возможностью взаимного перемещения относительно одна другой по" средством рычагов 21-24, шарнирносвязанные соответственно с рычагами 16 и 17, причем в одной крестовине 19 закреплены длинные плунжеры 5 - 7, а в другой крестовине 20 - короткие плунжеры...

Номер патента: 1142258

Опубликовано: 28.02.1985

Авторы: Белкин, Втулкин, Гехт

МПК: B23Q 7/10

Метки: межоперационный, накопитель

...захватов эквидистантны траектории перемещения цепного транспортера и смещены относительно нее в вертикальной плоскости, а захватный орган конвейера закреплен на боковой стороне тягового звена.На фиг. 1 изображена компановочная схема накопителя; на фиг. 2 - подающий конвейер, общий вид; на фиг. 3 - устройство, кинематическая схема; на фиг. 4 - вид А на фиг. 3; на фиг, 5 - разрез Б-Б на фиг. 4.Межоперационный накопитель деталей содержит горизонтальный конвейер 1 с захватным органом в виде штырей 2, закрепленных на боковой стороне тягового звена 3, вертикальный цепной транспортер 4 с захватами в виде вилок 5, закрепленных на валике .6 с шагом, равным шагу размещения штырей 2 на конвейере 1 и связанных посредством неподвижных...

Номер патента: 294428

Опубликовано: 07.09.1983

Авторы: Анненберг, Втулкин, Исакова, Лившиц, Отто, Пальцев, Полоцкий, Рыжова, Сосенко, Устьянцев

МПК: B23P 1/02

Метки: станок, электроэрозионный

...режимах и обеспе 40 чения Ьлокировки шпинделя в станке при аварийном отключении гидростанции устройство для удержания 3"И снабжено самотормозящим гидравлическим., устройством, представляющим собой порвень с конусным отверстием, обжимающим.цангу с проходящим через нее штоком гидроцилиндра усилием пружины,На фиг, 1 изображен предлагаемый ,электроэрозионный станок; на фиг. 2 - 50 вид А на фиг, 1; на фиг, 3 - инстру"ментальная головка; на фиг. 4 - схема элемента выдержки Э-И; на фиг, 5блок-схема системы контроля скорости обработки, 55Электроэрозионный станок с гидравлицеским приводом содержит станину три инструментальные головки 2, несу 82щие Э-И 3 стол 4, ванну 5, каретки 6, на которых установлены головки 2, устройства 7 для удержания...

Номер патента: 1034893

Опубликовано: 15.08.1983

Авторы: Белкин, Втулкин

МПК: B25J 9/00

Метки: автоматический, укладчик

...свободно на валике 48, через собачку 49, храповик 50и систему сменных шестерен 51 - 54,связана с валом, который, в свою оче"35 редь, посредством конической парышестерен 55 связан с валом 27 барабана 25. Тара 56 для укладки изделийвыполнена с откидными бортами дляпрохода выступающих эа изделия час 40 тей штырей 10Уровень транспортера 3 долженбыть таким, чтобы ось размещенныхна нем изделий была выше оси верхнего ряда иэделий, уложенных в тару.Укладчик работает следующим образом,В исходной позиции каретка 5 установлена в крайнем правом положении определяемом упором (не показанном), а пиноль б с захватом 750 находится в верхнем положении надтранспортером 3, Изделия в определенном количестве (4 штуки), перемещаясь вдоль транспортера 3,...

Номер патента: 975536

Опубликовано: 23.11.1982

Авторы: Втулкин, Денисов, Литвин

МПК: B65G 47/52

Метки: передачи, разных, расположенных, транспортеров, уровнях

...с возможно-, стью вертикального перемещения по направляющим 9 и подпружинен относитель- но корпуса, 5 пружиной 10. На полэуне 6 жестко закреплен ролик 11 посредством оси 12, Барабан 7 устанвлен в корпусе 5 на подшипниках 13, при этом ось его параллельна направляющим 9, и выполнен с винтовой канавкой 14, контактирующей с роликом 11, Барабан 7 оснащен также упорной планкой 15 и ложементом 16 для установки деталей. На колонне 1 закреплен фиксатор верхнего уровня, содержащий шестерню 17 и две параллельные рейки-упоры 18 и 19, одна из которых оснащена пружиной 20. Для взаимодействия с реикамиупорами 18 и 19 на корпусе 5 и ползу- не 6 каретки 4 жестко закреплены упо 40 ры 21 и 22. Барабан с винтовым пазом, подпружиненный ползун с роликом,...

Номер патента: 894165

Опубликовано: 30.12.1981

Авторы: Втулкин, Кузнецов, Черногубов, Яковлевский

МПК: E04H 12/32

Метки: флагшток

...0,1 - 0,2 Н.Воздух в полый вертикальный стержень 1поступает от компрессора или другого источника сжатого воздуха и выдувается на прикрепленное к переброшенному через шкивы2 канату 3 полотнище флага 4 в виде струйпод углом 80 - 85 к верхней части вертикального стержня через сопла 5. Под действиемструй воздуха полотнище флага принимаетформу, близкую к форме, получаемой приобдуве ветром.Сопла расположены таким образом, чтобы относительно полотнища флага они были смещены вниз. Так, для флага со сторонами 1:2 это смещение для верхнего сопласоставляет 0,25 Н, где Н - ширина флага,для нижнего сопла 0,15 Н. Такое смешениесопел выбрано потому, что струи, выдуваемые через сопла, расположенные около верхнего угла полотнища флага,...

Номер патента: 764861

Опубликовано: 23.09.1980

Авторы: Втулкин, Денисов, Паско

МПК: B23B 31/34

Метки: зажимной, патрон, поворотный

...пружинами 11. Торцовые контактирующие поверхности ползунов 6, 7 и губок 9, 10 снабжены зубчатыми венцами 2. Зажимная губка 10 имеет паз, в который входит шип 13 шестерни 14, взаимодействующей со штоком-рейкой 15 гидроцилиндра поворота 16.764861 Формула изобретения 3Патрон работает следующим образом.Деталь 17 устанавливается на зажимную губку 10. Дается команда на зажим от гидроцилиндра двойного действия через диск 8 и тяги 2, 3, 4 и 5 на ползуны 6 и 7, которые при движении к центру в начальный момент освобождают бурты губок 9 и 10, при этом губки под действием пружин 11 перемешаются к центру, осуществляя предварительный зажим детали 17. При дальнейшем движении ползунов 610 и 7 к центру зубчатые венцы на торцах ползунов входят в...

Номер патента: 727331

Опубликовано: 15.04.1980

Авторы: Втулкин, Паско, Подзоров, Трифонова

МПК: B23B 29/24

Метки: головка, многопозиционная, резцовая

...которая установлена в основании 2 с возможностью" аксйального перемещения. На" втулке 10свободно посажен поворотный корпус, жестко связанный с ней в осевом направлении.Для поворота корпуса 1 в определенноеугловое положение на валу 9 размещенаподпружиненная собачка 11, западающаясвоим зубом во впадину храповика 12,жестко установленного на корпусе 1, а навтулке 10 закреплен элемент 13 пружинноготипа, обеспечивающий зацепление собачки 11 с зубом храповика в определенном угловом положении,Для удержания корпуса от проворотапри реверсировании предусмотрен вспомогательный фиксатор 14.Головка работает следующим образом,От привода червячной парой 5 вращение передается на диск 4, который посредством спирально-реечного зацепления перемещает...

Номер патента: 712958

Опубликовано: 30.01.1980

Автор: Втулкин

МПК: H03K 13/20

Метки: временных, интервалов

...общей шины (ключ замкнут), На обкладке запоминающего конденсатора 2, подключенного к инвертирующему входу усилителя 3, также присутствует потенциал, близкий потенциалу общей шины благодаря обратной связи через открытый диод 6 с выхода усилителя 3. Выходной ток генератора 4 поступает в общую шину через замкнутый ключ формирователя 1, а712958 Формула изобретения Составитель А. ТитовТехред А. Камышникова Корректор 3, Тарасова Редактор Н. Коляда Заказ 2779/б Изд. М 114 Тираж 995 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 выходной ток генератора 5 поступает навход усилителя 3 через открытый диод 6,Таким образом, на выходе усилителя...

Номер патента: 615352

Опубликовано: 15.07.1978

Авторы: Белкин, Втулкин, Медведник

МПК: G01B 3/48

Метки: ввичивания, калибров, механизации, отверстия, резьбовые, соосные

...4 и соосно с ними шпинтО дель 5 с квадратным отверстием на конце,На направляющих 2 корпуса 1 установленаподвижная каретка 6, в которой с зазоромразмещается скалка 7, несущая калибр 8и имеющая на своем конце ответную поверхЮность квадратного сечения, сопрягаемую сотверстием в шпинделе 5. Между калибрами 4 и 8 на направляющих корпуса установлен подвижный стол 9, несущий механизм установки и закрепления детали, выполненный в виде подводимой рукояткой 10зт призмы 11 и зажимных губок 12 с рукояткой 13. Устройство снабжено также приводом вращательного движения шпинделей615352 Формули изобретения Составитель Р:итвинк)кекрсд С Луговая сорренто; Р 1 1 окси, Тирани 872 , Г 1 одиисиое Редактор И. Аристов Заказ 3881,3111 ИИГ 1 И...

Номер патента: 573876

Опубликовано: 25.09.1977

Автор: Втулкин

МПК: H03K 17/60

Метки: ключ, последовательно-параллельный

...которого подключен к эмиттерувторого ключевого транзистора 11 и выхо ду ключа. Выходы генераторов 7 и 9 объединены и подключены к базе второго ключевого транзистора 11. Первый дополнительный ключевой транзистор 12 подключен базой к базе, эмиттером - к эмиттеру транзистора 10, коллектором - к коллекторутранзистора 11 и к базе второго дополнительного ключевого транзистора 13, эмиттер которого подключен к базе второгоключевого транзистора, в коллектор - кколлектору первого ключевого транзистора.Коллекторы первого и второго ключевыхтранзисторов 10 и 11 подключены к полюсам источника опорного напряжения. Схема содержит вход 14 и выход 15. Последовательно-параллельный ключ работает спедуюшим образом.Входной потенциал управления с...

Номер патента: 554999

Опубликовано: 25.04.1977

Авторы: Белкин, Втулкин, Крестешников, Опарин, Соловой

МПК: B23Q 41/02

Метки: автоматическая, линия

...41,гидроцилиндр 42 и рычаги 43 и 44.Работа предлагаемой линии осуществляется следующим образом,Загрузочно-подающий механизм 1 подает по одной заготовке в муфтообрабатывак.щий автомат. Затем перегружатель 2 передает их на транспэртер 3 с поворотом на180,Перед установкой изделия автооператором муфтообрабатывающегэ автомата надержатель, захват перегружателя 2 (фиг.3)находится над держателем в опущенном положении. После того, как автооператор установит изделие и уйдет из зоны действияперегружателя, срабатывает гидр оцилиндр10, кэторый с помощью вилки 9 и втулки8 поднимает захват, забирающий изделиес держателя Далее срабатывает гидроцилиндр 11, который через рейку 12, шестерню 13, вал 14, шпонку 15 и втулку 8оповорачивает захват с изделием...

Номер патента: 547327

Опубликовано: 25.02.1977

Авторы: Вальяжников, Ветров, Втулкин, Гехт, Денисов, Паско, Рыхлецкий

МПК: B23Q 41/02

Метки: автоматическая, линия

...связанный с ним подвижныйупор 13, В начале лотка на оси 14 установлен отсекатель 15, выполненный в виде 25оспаренных между собой под углом 75-90фигурных рьчагов 16 (один из них не показан ча чертеже), регулируемых в плоскостилотка 6, Упор 13 выполнен в виде регулируемой вдоль плсскости лотка 6 призмы 3017, консольно смонтированной на штоке 18силового цилиндра, например гидроцилиндра19, шарнирно расположенного с гомошьюоси 20 на лотке 6, Толкатель 5 выполненв виде передвигаемого по направляющей 21 35штока 22 силового цилиндра, несущего вверхней своей части призму 23, наклоннаяповерхность О которой развернута в сторону последующего лотка 7.Каждый из лотков 6,7 и 8 выполнен в 40виде плиты 24 со сквозными отверстиямио на...

Номер патента: 547292

Опубликовано: 25.02.1977

Авторы: Втулкин, Паско, Рыхлецкий

МПК: B23B 21/00

Метки: станок

...выдвигаются вперед, а связанный с ползуном 14 посредством паза 12 и сухаря 13 полэун 15 перемещен влево, а ролик 18, укрепленный на ползуне 15, контактирует с копирной линейкой 11, расположенной на поперечной подпружиненной каретке 3, и копирная линейка 10 за счет перемещения каретки 3 влево отходит от ползушки 26 углового рычага 27 механизма по. дач 28.При дальнейшем перемещении суппорта от гидроцилиндра 7 копирная линейка 11, контактируя с роликом 18, передвигает каретку 3 и укрепленный на ней резцедержатель 1. Копирные линейки являются легкосъемными.После того, как поршень гидроцилиндра 7 дошел до своего крайнего левого положения, т.е.закончилась операция расточки, шток 23 гидроцилиндра 22, перемещаясь, поворачивает посредством...

Номер патента: 541639

Опубликовано: 05.01.1977

Авторы: Втулкин, Паско

МПК: B23Q 7/04

Метки: автооператор

...связвприводом по обретения достигается привода поступвтельн де силового цилиндра есушим на одном конце . дополнительный сило ым штоком, внутри х возможностью поступ я и вращения штанга, иная. с захватными ор за сче ого перемес полым руку 1 в вой цилиндр оторого рвс- ательного хинемативнами и ворот5416Ф приводом поворота (на чертеж, н показан). На конце штанги установпен копнр 17, взаимодействующий с роликами 15 ползунов 14. Автооператор работает следующим образом. При подаче рабочей среды в зону Б гидроцилиндра 5 (см. фиг. 1) шток и связанная с ним штанга 7 с копиром 17 перемеша ются вниз, Копир, воздействуя на ролики 15, и перемещает ползуны 14 и вместе с ними зажимные губки 10, которые через рейки 12 и шестерни 13 воздействуют на...

Номер патента: 525164

Опубликовано: 15.08.1976

Авторы: Втулкин, Мазов, Табаков

МПК: G11C 27/00

Метки: аналоговый, накопитель, электрический

...элементы -диоды 5 и 6, соединенные последовательно.Обц,ая точка диодов 5, 6 соединена с блоком7 запэминаееия,вьепэлееенньем на конденсаторе8. Транзистор 9 коммутирующего блока 10 6 О соединен коллектором со вторым генератором 11 тока, а эмиттером - с третьим генератором 12 тока, База транзистора 9 соединена с командным входом накопителя.Вход буферного усилителя 13 подключен к общей точке диодов 5, б,а выход - к выходу накопителя и ко второму входу дифференциального усилителя 1.Выход первого Оконечного усилителя 3 соединен с третьим генератором 12 тока, выход второго оконечного усилителя 4 - со вторым генератором 11 тока. Базы первого и второго транзисторов 14 и 15 согласующего блэка 16 соединены с выходом накопителя,...

Номер патента: 501842

Опубликовано: 05.02.1976

Авторы: Аникин, Втулкин, Дергунова, Кравецкий, Мишин, Шуршаков

МПК: B23K 1/20

Метки: графита, пайки, сталью

...добавок делает необходимым проведение процесса пайки в контролируемой атмосфере в вакууме или инертном газе, предохраняющей легирующие добавки от окисления. Неооходимость защитной атмосферы требует создания специальных установок с герметичными рабочими камерами и затрудняет проведение пайки в монтажных условиях. фита кремнием или сплавомпроводится при температу- С и выдержке в течение 15 -501842 Формула изобретения Составитель В. ПлахтийТехред Е. Подурушина Редактор М. Васильева Корректоры: Н. Аук и 3. ТарасоваЗаказ 753(4 Изд,238 Тираж 1178 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Типография, пр. Сапунова, 2 3Пропитку графита рясплявями...
