Дотлибов

Номер патента: 1577967

Опубликовано: 15.07.1990

Автор: Дотлибов

МПК: B28B 7/22

Метки: блоков, объемных, формования

...9 и 10 со скошенной вертикальной гранью, расположенной с возможностью взаимодействия с соответствующей гранью выравнивающего элемента 11 смежного борта 2. При этом на кронштейне предусмотрена планшайба 12,Механизм фиксации смежных бортов выполнен в виде стяжного болта 13, жестко закрепленного на продольном борту 2, и прижимной гайки 14, навинченной на свободный конец болта 13 с возможностью взаимодействия с поперечным бортом 1, на котором для этой цели образовано гнездо 15, имеющее зазор для болта 13, равный величине отклонения борта 2.Для разных типоразмеров формуемых бло 10 15 20 25303540 ков на каждом борту 1 закреплены дополнительные выравнивающие элементы 10 и гнезда упоров-ловителей 15. 45Для обеспечения поворота гайки в момент...

Номер патента: 1458533

Опубликовано: 15.02.1989

Автор: Дотлибов

МПК: E04G 11/22

Метки: объемно-передвижная, опалубка

...системой 5.На фермах внутренних щитов 2 установлен рабочий настил 6 и направляющие 7, для перемещения опалубки в вертикальномнаправлении.Хотя бы один из наружных щитов 1 выполнен с подкрылками 8, каждый из которых, навешен на нем с помощью шарнира 9, который посредством кронштейнов 10 и 11 вы, несен наружу из плоскости этого шита.При этом кронштейн 11 имеет фигурнуюпрорезь 12, в которую вставлен палец 13водила 14, связанного шарниром 9 с кронштейном 10.К подкрылку 8 с помощью шарнира 15прикреплена растяжка 16, которая с помощью фиксатора 17 может крепиться в двухразличных положениях к консоли 18, установленной на щите 1,Работа опалубки осуществляется следующим образом.В первой захватке (фиг. 4) пояруснобетонируют на всю...

Номер патента: 1421388

Опубликовано: 07.09.1988

Авторы: Дотлибов, Дотлибова

МПК: B01F 13/02

Метки: пневматический, смеситель

...переме 1 цения сьшуцего материала как вблизи стенок корпуса 1, так и в его середине.Выгрузку полученной смеси сыпучих материалов из корпуса осуществляют по трубопроводу 7 путем дополнительного увеличения давления воздуха. Так же осугцествляется и циркуляция смеси сыпучих материалов в корпусепо возвратному трубопроводу 8 и направление смеси сыпучих материалов из корпуса 1 в другую емкость. Отработанный воздух из корпуса 1 выходит через отверстия 5, закрытые фильтром 6. Форлула изобретения Пневматический смеситель, содержащий корпус с коническим днищем и газораспределители, выполненные из пористого материала, установленные по оси корпуса и в днище, отличающийся тем, что, с целью повышения однородности смеси, газораспределители...

Номер патента: 1308738

Опубликовано: 07.05.1987

Автор: Дотлибов

МПК: E04G 11/22

Метки: объемно-передвижная, опалубка

...внутреннихплоскостях планок 9 предусмотреныцентрирующие ограничители 14, расположенные с возможностью взаимодей 38 2ствия с гнездами 11, Для удобстванавески опалубочных щитов 3 и 4 набанках 7 предусмотрены монтажныепетли 15.Для Фиксации балок 7 в рабочемпопожении каждая из них имеет отверстие 16 для штыревого фиксатора 17,взаимодействующего с отверстием 18в рамеПлоскости 19 контакта каждогоэлемента 5 сопряжения с соответствующими внутренними щитами для простоты изготовления последних выполненыперпендикулярными диагональной плоскости рамы 1 опалубки, При этом дляавтоматической распалубки элементовсопряжения каждый из них може иметьраспалубочный выступ 20, расположенный с возможностью взаимодействия содним из прилегающих к нему...

Номер патента: 1263784

Опубликовано: 15.10.1986

Авторы: Айвазов, Дотлибов, Максимов

МПК: E04G 11/22

Метки: объемно-передвижная, опалубка

...авт.св. В 709786.Целью изобретения является повышение качества поверхности возводиМой конструкции.На фиг, изображена опалубка, в плане, на фиг.2 - разрез А-Л на фиг. 1.Объемно-передвижная опалубка состоит из наружных щитов 1, внутренних щитов 2, соединенных между собой и с распалубочным механизмом 3 шарнирами 4, Внутренние и наружные щиты соединены между собой рычажной системой 5. На фермах внутренних щитов 2 установлен рабочий настил б и направляющие 7 для перемещения опалубкив вертикальном направлении, Нижниекромки 8 каждой пары прилегающих друг к другу наружных щитов 1 жесткосвязаны между собой уголковой связью9, на каждой половине которой шарнирно закреплен соответствующий ейнаружный щит 1. При этом каждая половина уголковой связи 9...

Номер патента: 1148639

Опубликовано: 07.04.1985

Автор: Дотлибов

МПК: B01F 13/02

Метки: смеси, сыпучих

...имеющие больший удельный вес, не находятся во взвешенном состоянии и оседают,в то время как компоненты с меньшим удельным весом находятся во взвешенном состоя 40нии, Если же сразу увеличить подачу воздухадля того, чтобы перевести во взвешенное состояние компоненты с большим удельным весом, то компоненты с меньшим удельным45весом будут выдуваться, не успев переитиво взвешенное состояние, и поэтому качествен.иой многокомпонентной смеси. не образуется. Целью изобретения является повышение интенсификации процесса, повышение качества 50 получаемой смеси и уменьшение потерь.укаэанная цель достигается тем, что согласно способу получения смеси сыпучих мате. риалов, включающему подачу отдельных ком. понентов и последующее перемешивание их во...

Номер патента: 1135884

Опубликовано: 23.01.1985

Авторы: Дотлибов, Сумовская

МПК: E04G 11/02

Метки: объемно-переставная, опалубка

...тем, чтообъемно-переставная опалубка, содержащая вертикальные щиты, горизонтальныйщит и механизм распалубки, снабжена тележкой и косынками с пазами, а каждыйвертикальный щит выполнен из верхней инижней частей, которые соединены шарнирно и снабжены кронштейном с пальцами,расположенными в пазах косынок. 25На фиг. 1 изображена предлагаемаяобъемно-переставная опалубка, общий вид;на фиг. 2 - то же, в положении распалубки; на фиг, 3 - узел 1 на фиг. 1.Объемно-переставная опалубка состоитиз горизонтального щита 1, вертикальных ЗОщитов, выполненных из верхних 2 и ниж,них 3 частей, соединенных шарнирно и снабженных кронштейном 4 с пальцами 5 и Б, тележкой 7 с колесами 8 и косынками 9 с пазами 1,0 и 11, в которых расположены пальцы 5 и 6, В...

Номер патента: 1067177

Опубликовано: 15.01.1984

Автор: Дотлибов

МПК: E04G 11/22

Метки: объемно-передвижная, опалубка

...закрепленными на каждой консоли между внутренними и наружными щитами плоскими навесными щитами, внешние из которых шарнирно связаны посредством рычагов с внутренними щитами, а внутренние - с наружными.Кроме того, с целью обеспечения возможности формования пустот в сопряжениях, стен, плоские навесные шиты снабжены торцовыми элементами, установленными перпендикулярно им и контактирующими по всей высоте с их кромками, и парами перекрещивающихся косынок, посредством которых каждый торцевой элемент связан с плоскими навесными щитами с возможностью взаимного перемещения, при этом одна из косынок каждой пары закреп 5 1 С 15 20 25 30 35 40 45 лена на навесном щите и имеет штырь, размещенный в прорези, выполненной в другой косынке, которая...

Номер патента: 1036881

Опубликовано: 23.08.1983

Автор: Дотлибов

МПК: E04G 11/12

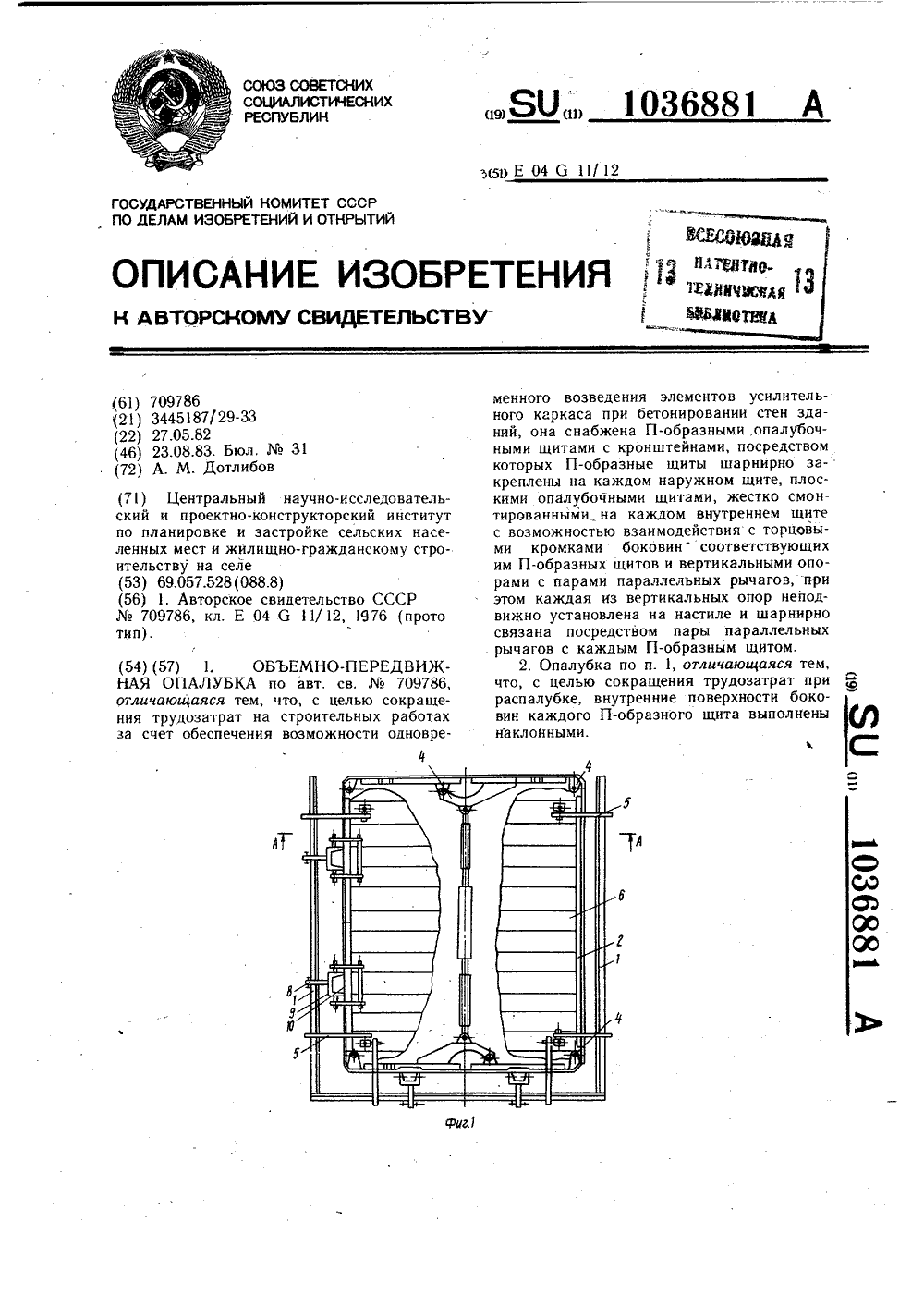

Метки: объемно-передвижная, опалубка

...бетона наружные щиты 1, связанные с внутренними щитами 2 системой рычагов 5. Это в свою очередь вызывает плоско-параллельное перемещение П-образных щитов 9 под действием кронштейнов 8 и пар параллельных рычагов 14 и 15.Таким образом, распалубка наружных 1 и внутренних 2 щитов, используемых для формования стен, автоматически вызывает распалубку щитов 9 и 10, с помощью которых осуществляют опережающее бетонирование усилительных колонн (каркаса зда. ния), для возведения которых используют конструктивный бетон.Использование изобретения при строительстве монолитных зданий с усилительными каркасами позволит исключить затраты труда на операции по установке, сбор 1036881Изобретение относится к объемно-передвижным опалубкам, используемым для...

Номер патента: 1013288

Опубликовано: 23.04.1983

Автор: Дотлибов

МПК: B28B 7/30

Метки: замкнутых, изделиях, образования, пустот, сердечник, формуемых

...ведет к,усложнению конструкции.Белью изобретения является расширение области использования сердечника 45.путем обеспечения возможноств формования пустот прямоугольного профиля иупрощения вго конструкции.Поставленная цель достигается тем,что в сердечнике для образования в формуемых иэделиях замкнутых пустот, содвркащвм плоский щит, расцодоженныепротивоположно друг другу и шарнирносвязанные с ним Г-образные щиты, установленныйщютивоположню плоскому щиту 55сосавной щвт, две Г-образныв части, которого йарнирио соединены между собой,а каждая иэ последних шарнирно связанас соответствукяцнм Г" образным щитом механизм складывания, шарнирное соединение Г-образных частей составного щита расположено от его формующей поверхности на расстоянии,...

Номер патента: 1006231

Опубликовано: 23.03.1983

Автор: Дотлибов

МПК: B28B 7/22

Метки: объемных, формования, элементов

...кпродольному борту 2 жестко прикреплены в верхней и нижней частях захваты 13 в виде крюков, охватывающиесоответствующие продольные борта 2.На продольных бортах 2 в опорах14 установлены параллельно имвЬлы15 с рычагами, на которых жесткозакреплены кулачки 16, поворачиваемые в противоположные стороны посредством системы рычагов, приводймой силовым цилиндром 17, Кулачки16 подвижны в осевом направлении иФиксируются в крайних положениях,например, с помощью установочныхвинтов 18. Система рычагов содержитдвуплечий рычаг 19, связанный тягами 20 и 21 с рычагами 22. Шток гидроцилиндра 17 .связан с одним иэ поворотных валов 15 при помощи жестконасаженного на него рычага 23, который шарнирно соединен со штоком силового цилиндра 17, закрепленного,...

Номер патента: 734368

Опубликовано: 15.05.1980

Автор: Дотлибов

МПК: E04G 11/22

Метки: внутреннего, извлечения, объемного, опалубки, потолочного, щита, элемента

...и имеют на своих концах косынки 5 с отверстиями 6,Оси отверстий 6 в период бетонирования перекрытия элементов смещены, при этом штанги 10 3 выдвинуты из верхнего щита. В отверстие 6 по окончании бетонирования и повторной тепловой обработки входит конусный шток устройства 7 для извлечения шита 2, выполненное в виде телескопического гидроцилиндра 8, 1 з который может быть смонтирован под полом распалубочного поста. На штоке гидроцилиндра закреплен конус 9, который входит в отверстия 6 косынок 5. На этом же штоке смонтирована рама 10, на ее концах установлены 20 подпружиненные захваты 11, одним концом удерживающие щит 2, а другим, имеющим скос, взаимодействуют с копирами 12, установленными на полу распалубочного поста.Установка для...

Номер патента: 709786

Опубликовано: 15.01.1980

Автор: Дотлибов

МПК: E04G 11/22

Метки: объемно-передвижная, опалубка

...наружные шивнутренние щиты с рабочим настиломраспалубочный механизм, выполненныйвиде системы винтовых пар, подвесок ичагов 2 .Ауэт возведения монолитных зданий, включающей наружные шиты, внутренние щиты с рабочим настилом и распалубочный механизм, внутренние щиты шарнирно соединены между собой, а одна из пар противостоящих внутренних щитов шарнирно соединена с распалубочным механизмом, причем наружные щиты при помощи системы рычагов соединены с внутренними Шитами.На фиг. 1 изображена опалубка, в плане; на фиг. 2 - разрез А - А на фиг. 1.Объемно-передвижная опалубка состоитиз наружных щитов 1, внутренних щитов 2, соединенных между собой и с распалубочным механизмом 3 шарнирами 4. Внутренние и наружные щиты соединены рычагами 5.На...

Номер патента: 670710

Опубликовано: 30.06.1979

Автор: Дотлибов

МПК: E04H 1/02

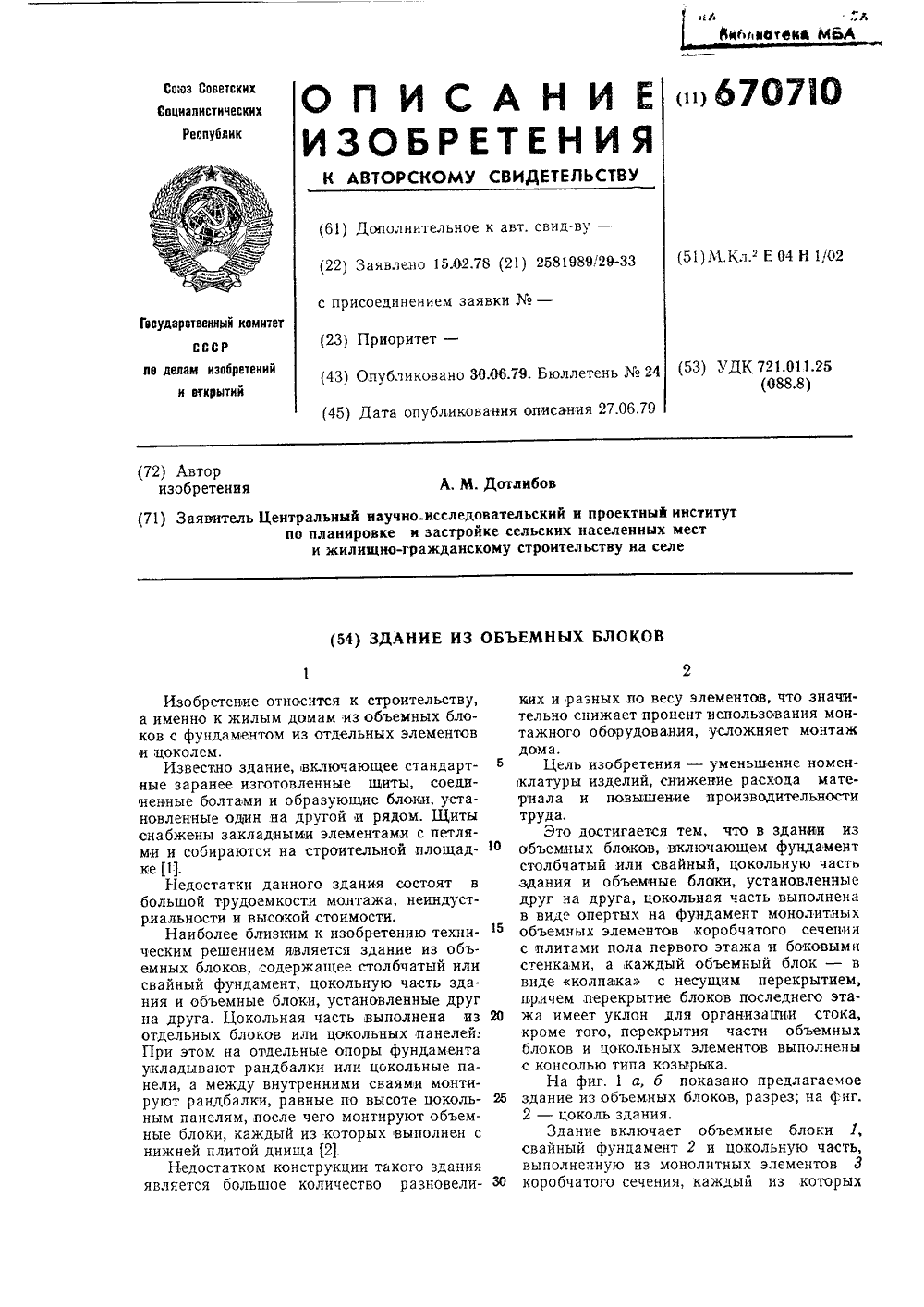

Метки: блоков, здание, объемных

...точках. Плита 4 цокольного элемента является полом первого этажа дома и может быть изготовлена с утеплителем, вертикальные плоскости .5 его служат рандоалками, а часть,из них, выходящая на фасады дома, совмещает в себе функции рандбалок и цокольных панелей. Эти плоскости цокольных элементов могут быть выполнены с облицовкой или фактурой,1 ООбъемные блоки 1, из которых монтируют здание, выполнены в виде колпака с несущим перекрытием (оно воспринимает нагрузки от веса мебели, людей, снеговыс и т, д), а перекрытие блоков, последнего 15 этажа имеет ук,1 он для организации стока.Конструкция предложенного здания позволит значительно снизить количество элементов (см. фиг. 2) и исключить большую разницу и их весе (объемный блок весит 20...

Номер патента: 625002

Опубликовано: 25.09.1978

Автор: Дотлибов

МПК: E04B 1/35

Метки: здания, монолитного, сооружения

...осуцгествлгггот цаперекрытии каждого этажа и после достижения ими проект,й прочцости, устанавливают говоротом на 9 О в проектное голожециг,Предлагаемый способ поясняется чер-, тежом.Сооружеггце здания ведут следующц разомВ передвижной опалубкевозводит па всо высоту стены 2 здания и бетоцггруют верхнее перекрытие 3. Затем наружные щиты 4 опалубкг снимаот н все последующие перекрытия 1 етоциругот на рабочем насти. ле 5, опуская его сверху впцз, По окояча. циц бетонирования перекрытия и после набора цм прочности, на нем бетонируют внутренне перегородки, используя само перекрытие е качестве поддона, предварительно уложив на него, например, полиэтиленовуго пленку.После достижения проектной прочности, перегородки устанавливают...

Номер патента: 616389

Опубликовано: 25.07.1978

Автор: Дотлибов

МПК: E04G 11/22

Метки: возведения, зданий, монолитных, опалубка

...опалубка, вид в плане; на фиг. 2 - разрез А - А на фиг.1.Опалубка содержит наружные и внутренние щиты 1 и 2, снабженные устройством для их раздвижки, фермы 3, на которых установлен рабочий настил 4, выполненный в виде отдельных элементов - секций. Фермы снабжены направляюшими 5, взаимодействуюшими со стойками б, проходящими в углах рабочего настила и служащими для подъема опалубки. На рабочем настиз ле 4 установлены подъемные механизмы,тросы которых пропущены через блоки, смонтированные на стойках б, и закреплены на рабочем настиле. Для использования рабочего настила в качестве опалубки для бетонирования перекрытий к нему шарнпроно подвешены внутренние щиты 2, а наружные щиты 1 выполнены в виде Г-образной консоли и шарнирно установлены...

Номер патента: 462920

Опубликовано: 05.03.1975

Авторы: Дотлибов, Левинсон

МПК: E04B 1/60

Метки: панелей, соединение

...достигается тем, что на болте установ лена гофрированная втулка из упругого материала, например пластмассы, длина которой больше длины сквозного отверстия, образованного в обвязке другой панели, а внутренний диаметр втулки равен диаметру болта. 15На фиг. 1 изображено предлагаемое соединение; на фиг, 2 - разрез по А - А на фиг. 1.Соединение включает гайку 1 с внутренней резьбой, закрепленную в обвязке одной из панелей 2, ввернутый в гайку болт 3 и гофриро ванную втулку 4 из прочного упругого материала, например пластмассы, надеваемую на болт перед вворачиванием его в гайку 1. При соединении панелеи втулка 4 входит в квозное отверстие 5 и монтажный вырез 6, меющиеся в присоединяемой панели, в котоый между головкой болта 3 и втулкой 4...

Номер патента: 419391

Опубликовано: 15.03.1974

Автор: Дотлибов

МПК: B28B 17/00, B28B 7/22

Метки: железобетонных, например, объемных, формования, элементов

...штоки которых также птарцпрцо прикреплены к продольным бортам . К концам продольных бортов шарнирно с возможностью перемещения посредством сповых цилиндров 9 прикреплены корооы 1 Г) с внутренними направляющими 11 для роликов 1, укрепленных ца цоперсчных боотс 1 х 111 ерсд цачпом фораовация (црп конвейерном производстве олоков и кассетной технолог;и формоваи) включают од:и:з силовых цпиндров 9 и соответствующий поперечный борт 1 поворачивается вокруг шарнира 13 ца 90". В образованный таким образом проем вводят сердечник, а поперечный борт силовым цилиндром 9 возвращают в исходное положение.После формованпя изделия и приобрсте:ияим необходимой прочности производят расцалубку. Для этого сцловыми цилицдрамц 9 один пз поперечных бортов...

Номер патента: 298730

Опубликовано: 01.01.1971

Авторы: Волков, Днепропетровский, Дотлибов, Хейло

МПК: E04G 11/20

Метки: бетоннойсмеси, возведения, опалубка, сооружений

...оси рам.На фиг. 1 показана предлагаемая опалуб, плац; ца фиг. 2 - то же, поперечный раз. пх па стацшш, путем вращсшгя винтов 6 от электромотора 7 через систему псрсдач 8. По винтам перемещаются гайки 9, закреплеццыс а рамах.Движение щитов в сторону ос чисствляется путем вращения винтов 10, устаповлеццых йа раме, по которым перемещаются гайки 11 вместе со щитами, Вращение винтов 10 произ водится через штурвальное колесо 12.Для удержация щитов в всртцкалгитом положении служат подпорки И, скрепленные раскосами 14 для предотвращения бокового смещения. Подпорки шарнирно закреплены па рамс и имеют регулировочцые гайки 15 для корректировки вертикальцого положеция щитов ц ползуцы 16, скользящие в направляю. шпх 17, которые закреплены ца...

Номер патента: 136219

Опубликовано: 01.01.1961

Автор: Дотлибов

МПК: B28B 7/30

Метки: вибровкладыш, железобетонных, коробок, образования, прямоугольного, пустот, сечения, сжимающийся, формовании

...сжимающиеся вибровкладышц для образования пустот в железобеточных изделиях из шарнирно соединенных щитов с паровыми рубашками для прогрева бетона, навесными вибраторами для его уплотнения. Щиты имеют фиксаторы для установки цх в рабочее положение. Недостатками известных вцоровкладышей является длительность процессов распалубки и подготовки их к процессу формованця.В предложенном вибровкладыше этц недостатки устранены, ускорен и облегчен процесс распалубкц, а также процесс подготовки опалубки к формованию за счет выполнения составляющих его внутреннюю опалубку щитов переломными по вертикальным осям на шарнирных соединениях, Шарнирные соединения, расположенные на противоположных друг другу сторонах вибровкладыша, попарно связаны...
