Способ определения пространственного распределения звукового давления

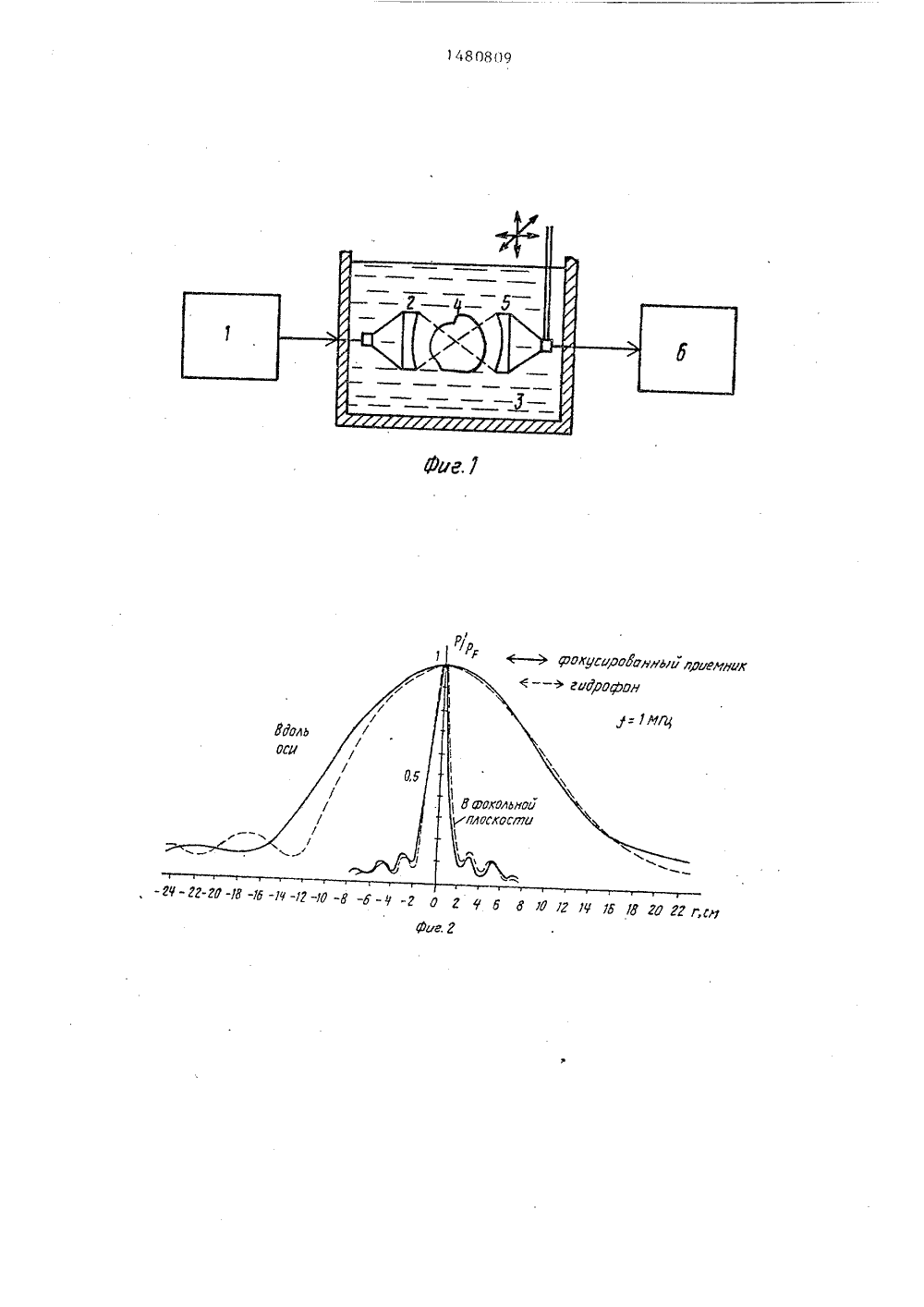

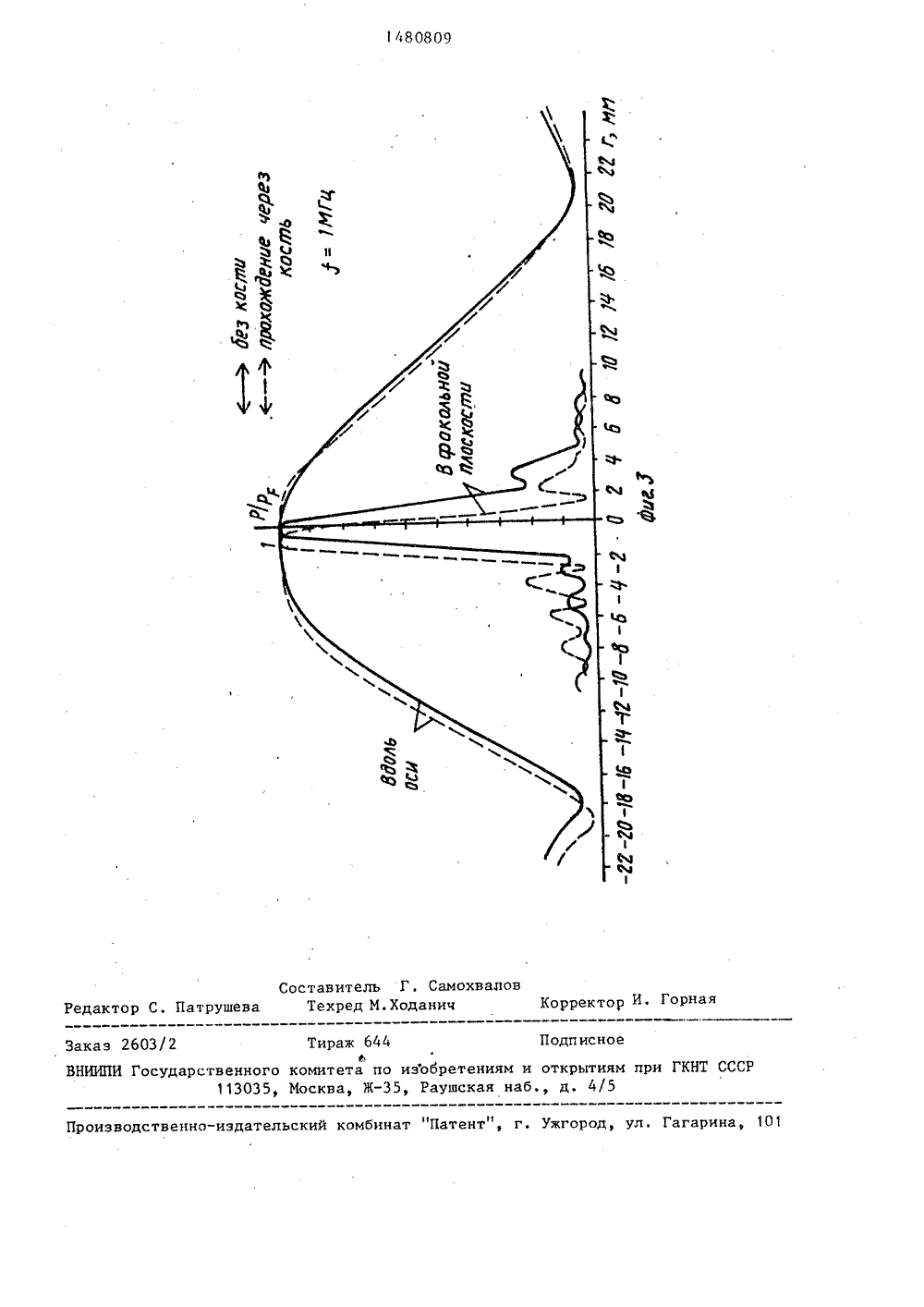

СОЮЗ СОВЕТСНИХСООИАЛИСТИЧЕСНИРЕСПУБЛИК ЯО,А 61 В 8/00 ТЕН ОПИСАН СТВ У 19ститева илов,ва Г оло/00, 1 910.ц 1 тгаяопс1 яяце 1 пегпай 1 опа 1 81 981, р.434 СТДАВПРОСТ УКОВО ОСОБ ОПРЕДЕЛЕ РАСПРЕДЕЛЕННННИЯ преимуиологии ия опредение относитс едицине и фи зобретнно кбыть и щест зовано д ож еимущес тен относит Иэобрвенно к жет быть ния обла вания ул заданных животных и Физиологии и моля оп ределеи фокусироэлуч ения в ках организма исполь зова деистви и тразвуковогоглубоких учаси человека, а кже различнородных среда изобретения счет предотвра аней биологиче ых нео упрощение сп щения повреж соба за дения т ских объек сти при определезвукового поля в ние точ и повыш нии рас ределения дной среде.иг. 1 представ йства для реа неоднор На фна блок-схезации спосо ма ус ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕ(56) Авторское свидетеВ 412891, кл. А 61 В 1 О1.еы 1 п Р.А, РосияейЮте 1 с 1 йтятг 1 Ьит 1 оп 1 пчтото. - Ц 1 ттаяопся ЕптСопй. Ргос., Вгт 8 Ьтоп,439. ления области воздействия и фокусирования ультразвукового излучения в неоднородных средах. Целью изобретения является упрощение способа за счет предотвращения повреждения тканей биологических объектов и повыше ние точности при определении распределения звукового поля в неоднородной среде. В качестве приемника звукового давления использован приемник с угловой апертурой, которая равна угловой апертуре излучателя или больше нее. Приемник размещают с противоположной стороны объекта и перемещают как вдоль оси излучателя, так и в перпендикулярных ей направлениях. Определяют зависимость мощности принимаемого сигнала от положения приемника, По найденной зависимости находят размеры фокального пятна излучателя 3 ил 00 ба; на фиг. 2 - результаты измерения распределения звукового давления ре в воде предложенным способом и с помощью миниатюрного гидрофона 1 на фиг, 3 - результаты измерения распределения звукового давления в мозгу кролика при воздействии ультразвуком через кость и без кости,Устройство для реализации способа содержит ультразвуковой генератор 1, нагруженный на фокусирующий ффф" излучатель 2, ванну 3 с водой, в которой находится исследуемый объект 4, фокусированный приемник 5, выполненный, например, в виде части сферы из пьеэокерамики с угловойцертурой, равцоц или большей угловой апертуры излучателя 2, и установленный соосцо с излучателем 2 в ванне 1 с возможностью перемещения5 в диаметральном и осевом направлениях, и регистратор б (например, осциллограф или импульсный вольтметр) Для обеспечения акустического контакта между Фокусирующими пре - образователями и объектом может быть использована це только ванна с водой, цо и мешки из тонкой звукопрозрачцой (например, полиэтиленовой) пленки, заполненные водой.Способ бескоцтактного ультразвукового воздействия на заданные участки биологической ткани реализуется следующим образом.На основе предварительных расчетных данных ультразвуковой Фокусирующий излучатель 2 устанавливают так, чтобы его фокальцая область ориентировочно совмещалась с заданным участком внутри биологической ткани. Размеры области воздействия и ее локали - зация определяются параметрами Фокусирующего излучателя 2, а также акустическими характеристиками (скоростью ультразвука, коэффициента погло- ЗО щения и др,) тех участков биологической ткани, через которые распространяется акустическая волна, Далее на генераторе 1, возбуждающем Фокусирующий излучатель 2, устанав 35 ливают уровень выходного сигнала таким образом, чтобы интенсивность акустического поля в ткани была ниже порогов функционального и разрушающего воздействия, Перемещая фокусированный приемник 5 относительно излучателя 2 и измеряя ца выходе приемника 5 уровень ультразвукового сигнала, определяют распределение ультразвукового поля внутри биологической ткани в диаметральном и осевом направлениях. Если размеры области воздействия и ее местоположение отличаются от заданных значений, то производят коррекцию местоположения50 и размеров фокальной области (напри-, мер, изменяя угловую апертуру, частоту или местоположение излучателя) и добиваются установления заданных значений. После выполнения перечисленных операций можно устанавливать требуемый уровень выходного сигнала генератора 1 и производить функциональное или разрушающее ультразвуковое воздействие на биологическич объект.Способ может быть использован не только для цепей медицины и физиологии, но и при воздействии ультразвука на твердые тела, а также на жидкости и газы в тех случаях, когда использование контактных приемников звукового давления по тем или иным причинам исключено, например, в случае измерений при сверхвысоких температурах и так далее,Формула изобретенияСпособ определения пространствен - ного распределения звукового давления внутри биологических объектов при ультразвуковом воздействии на объект фокусированным излучателем с использованием перемещаемого приемника звукового давления, о т л и - ч а ю щ и й с я тем, что, с целью упрощения за счет предотвращения повреждения тканей биологических объектов и повьшения точности при определении распределения звукового поля в неоднородной среде, в качеств е п риемника эвуковог о давления используют приемник с угловой апертурой, равной или большей угловой апертуры излучателя, размещают его с противоположной стороны объекта и перемещают как вдоль оси, так и в перпендикулярных ей направлениях, определяют зависимость мощности принимаемого сигнала от положения при - емцика и по этои зависимости находят размеры Фокального пятна излучателя..Ходанич Тираж 64 3 2 Зак одписно л ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5о-издательский комбинат "Патент", г. Ужгород, ул. Гагари водстве авитель ехред М ЬИ
