Димант

Номер патента: 995899

Опубликовано: 15.02.1983

Авторы: Анашко, Димант, Жданова, Зайденберг, Инешин, Ознобихина, Попова, Семибратова, Семьянов, Ульянов, Черкасский, Шкилев

МПК: B07C 5/344

Метки: группы, загрузкой, люминесцентных, сепараторов

...следующим образом.Питающий конвейер (на чертеже не показан) подает в бункер 3 руду с расходом, обусловленным производительностью предшествующих пределов.Уровне мер 13 контролирует уровень руды в бункере 3, а блок 6 контроля уровня в соответствии с циклом, заданным блоком 5 периодически опрашивает измеритель 13 уровня.Сигнал от измерителя 13 уровня поступает в блок 6 контроля уровня, где сравнивается с допустимыми границами уровня согласно задатчику 11. Если уровень руды находится в допустимых границах, то сигнал из блока 6 поступает в блок 7, где определяется разность уровней текущего и предыдущего циклов измерения, и в блок 8 определения производительности. Разность уровней сравнивается с величиной, поступающей из задатчика 12...

Номер патента: 986518

Опубликовано: 07.01.1983

Авторы: Димант, Зельберг, Новиков, Ознобихина, Орлов, Павленко, Семьянов, Ульянов, Черемных, Черкасский

МПК: B07C 5/344

Метки: группы, люминесцентных, работы, сепараторов, сортировки

...с соответствующим датчиком 5, второй вход черезблок формирования заявок контроля 7 - с блоком 4 и задатчиком 10,третий вход через анализатор 9 - 10с блоком 12 сигнализации, четвертыйвход - с задатчиком 11, причемпервый выход блока б управления подключен к соответствующему входу блока 8 памяти, а второй вход - к 15входу блока 1, при этом датчик 3 связан через соответствующий вход блока 8 памяти с анализатором 9.Устройство работает следующим образом, 20При подаче руды на сепараторы 2блок 4 осуществляет накопление сигналов от люминесцирующих зерен, всоответствии с которыми в блоке 7формируются заявки на контроль сепара торов с частотой в 8-10 раз меньше частоты поступления на сепаратор2 люминесцирующих зерен. При низкойчастоте поступления...

Номер патента: 953003

Опубликовано: 23.08.1982

Авторы: Воронин, Глускин, Димант, Куркин, Мурзин, Хлапов

МПК: C23C 16/458, C23C 16/46

Метки: газовой, нанесения, покрытий, фазы

...толкателе камеру металлизации и эагрузочноразгрузочную камеру разобщает заслонка при выходе на режим, смене 25 деталей и т.п. При этом также предотвращается попадание паров исходного соединения и продуктов их распада на изделия.На чертеже показана принципиальная схема предлагаемой установки.Она содержит загрузочно-разгрузочную камеру 1 с транспортером 2 и толкателем 3, торцовая часть которого ныполнена в виде заглушки 4 с резистиннымнагревателем 5, предназначенным для перемещения изделия б, шлюзовое устройство 7 с заслонкой 8, камеру 9 металлизации, помещенную в промежуточную камеру 10, причем камера 9 металлизации снабжена испа ряющим устройством 11. Промежуточная камера .10 соединена с шлюзовым устройством 7, установленным на верхней...

Номер патента: 918791

Опубликовано: 07.04.1982

Авторы: Димант, Талденко

МПК: G01F 23/08

Метки: сыпучих, уровнемер

...представлено устройство, общий вид.3 91879Уровнемер содержит основной перфорированный цилиндр 1, коаксиально которому установлен дополнительный наружный перфорированный цилиндр 2, при этом отверстия перфорации наружного цилиндра 2 расположены ниже соответствующих отверстий перфорации внутреннего цилиндра 1 и соединены с ними воэдуховодами 3. Внутри перфорированного цилиндра 1 расположен 1 О поплавок 4, соединенный с индикатором 5. К нижнему торцу внутреннего цилиндра 1:через трубку 6 присоединен источник 7 сжатого воздуха. Уровнемер помещен в емкость 8.1 1Уровнемер работает следующим образом.Цилиндр 1 устанавливается вертикально в емкость 8 с определенным уровнем сыпучего материала, который закупоривает отверстия перфорации в...

Номер патента: 897242

Опубликовано: 15.01.1982

Авторы: Ахламов, Димант, Зицер

МПК: A61H 31/02

Метки: аппарат, дыхательный

...этом случае поступаюший в камеру 51 гаэ продолжает поступать в камеру 55 через пневмосопротивление 48, а в камере 51 создается положительное давление, перемешаю. шее мембрану 38, которая открывает камеру 52 клапаном 42. Газ из камеры 52 (с боль. шим давлением) выходит в камеру 51 (с меньшим давлением) в результате чего пере. ключающее устройство 3 не срабатывает. Ес. ли у пациента дыхание сохранено в полном объеме, то все последующие вдохи приводят к закрытию клапана 27 на весь период нормального вдоха и поступлеещю газа в легкие (ингаляция) через камеру 36, воздуховоды 15 и 16, пневмосопротивление 49, камеру 55, дыхательную маску 5, На протяжении всего периода ингаляции выдох происходит пассивно через камеру 55, клапан 44, сопло 58,...

Номер патента: 889740

Опубликовано: 15.12.1981

Авторы: Глускин, Димант, Егоров, Леснов, Мулюков, Мурзин, Назарова, Тузов, Федоренко, Шарапова, Шуров

МПК: C23C 13/00

Метки: вакууме, исходного, нанесения, паров, покрытий, полимеризацией, соединения, химического

...труб 30 с отверстиями 31, диаметр 20 25 30 35 40 0 которых увеличивается в направлении подачи исходного газообразного соединения. Изделия 1 закреплены в изолированном от корпуса камеры 5 вращающемся барабане 32, состоящем из электрически изолированных друг от друга радиальных секций, Потенциал поочередно" подводится к соосно расположенным друг относительно друга иэделиям - электродам 1,.расположенным в упомянутых противоположных секциях барабана 32, Внутри полости барабана 32 размещен испаритель 14, вокруг которого осуществляется вращение изделий 1.Конвейерная установка работает следующим образом. Вакуумные камеры 5 (фиг.2) непрерывно перемещаются тележками 13 при помощи замкнутого цепного конвейера 3 (фиг,1), На позиции загрузки в...

Номер патента: 823608

Опубликовано: 23.04.1981

Авторы: Димант, Зицер, Кожаев, Редько, Сорокин, Суховой

МПК: F01L 5/02

Метки: переключающее, приборадля, проверки, респираторов

...установлена подушкаго материала, а каналы ви подушке закреплены полными элементами.На чертеже изобракена схема прибора для проверки Респираторов с переключающим устройством.устройство содержит исполнительный механизм 1 прибора в виде тягоили напоромера, предохранители 2 и 3, защищающие мембранную коробку от перегрузки и переключающее устройство, которое состоит из корпуса 4, крышки 5, плоского золотника 6, пружины 7 и шарикоподшипника 8. На ос823608 Формула изобретения ВНИИПИ Заказ 2043/42Тираж 553 Подписное новании корпуса 4 с помощью полыхкрепежных элементов, например металлических трубок 9, являющихся воздуховодными каналами, закреплены резиновая подушка 10 и прокладка 11 изфторопласта. В золотнике 6 выполнены канал 12, сообщающий...

Номер патента: 783079

Опубликовано: 30.11.1980

Авторы: Даугавиетис, Димант, Пасиек

МПК: B60P 3/41

Метки: грузов, длинномерных, перевозки, прицеп-роспуск

...после уплотнения и ограничения груза, вид сбоку; на фиг.4 - разрез А-А на фиг.3.На основании коника 1 прицепа-роспуска 2 установлено лоткообразное днище ЗНа раме коника закреплены направляющие .4, в которых подвижно размещены боковые стенки 5. На стойках б коника 1 закреплен гидроцилиндр 7, шток 8 которого шарниром 9 соединен с боковыми стенками 5. В верхней части боковых стенок 5 имеются гнезда 10, в которых размещен съемный свободно вращающийся прижимной ролик 11. Гнезда 10 снабжены фиксатором 12 для фиксации положенияролика 11. Задний конец боковых стенок 5 выполнен закругленным или сизгибом,Прицеп-роспуск работает следующимобразом.Перед загрузкой оператор приводитв действие привод стенок и посредством гидроцилиндров 7...

Номер патента: 765399

Опубликовано: 23.09.1980

Авторы: Волков, Димант, Егоров, Мещеряков, Мулюков, Трифонов, Федоренко

МПК: C23C 13/00

Метки: вакууме, испаритель, нанесения, покрытий

...защитной пленки на отражающееалюминиевое покрытие,10 Предлагаемый испаритель представляет собой конусную спираль, свитуюиз проволоки 1 тугоплавкого металла, например молибдена, к концамкоторой подводится ток, Шаг навивки15 спирали - переменный и увеличивается от основания конуса, В нижнейчасти конуса размещена навеска 2испаряемого материала, например мо. ноокиси кремния,В вакуумной камере конвейернойустановки для нанесения испарениемв вакууме светоотражающего покрытияповышенной коррозионной стойкостина отражатели фар, отражатели 325 располагаются с боковых сторон ина одинаковом расстоянии от испарителя 4 параллельно оси конуса, внижней части которого размещенанавеска моноокиси кремния 2, распы 30 ляемая после нанесения...

Номер патента: 763164

Опубликовано: 15.09.1980

Авторы: Даугавиетис, Димант

МПК: B60P 3/41

Метки: загрузки, пучков, сучьев

...на раме машины с тяговым тросом 5 для подтаскивания пучков сучьев, Кроме того, устройство снабжено задним поворотным бортом б. Соосно заднему поворотному борту 6 установлен свободно-приводной дополнительный откидной борт 7, у основания которого смонтирован Фиксатор 8 его положения, срабатывающий после погрузки пучка сучьев 9.Устройство работает следующим образом, Перед погрузкой откидывают задний поворотный борт б и дополнительный откидной борт 7, по которым на грузовую платформу 1 натаскивают пучки первого ряда. Одновременно с погрузкой пучков сучьев763164 Изобретение позволяет существенно повысить грузоподъемность транспортного средства и увеличить производительность труда на 25-30 при вывозе лесосечных остатков, преимущественно...

Номер патента: 710553

Опубликовано: 25.01.1980

Авторы: Ахламов, Димант, Зицер, Кожаев, Мосин, Москаленко

МПК: A61H 31/02

Метки: аппарат, дыхательный

...этом газ иэ пневмокамеры 19по воздуховоду 10, через сопло 40,воздуховод 9, пневмосопротивление62, пневмокамеру 25, каналы в подвижной муфте 23 и золотнике 22 поступает через пневмокамеру 20 в атмосферуПневмосопротивление 62 обеспечивает полный сброс в атмосферугаза, накопившегося за время выдохав пневмокамере 19 переключающегоустройства.По окончании вдоха отрицательноедавление в воздуховоде 8 и пневмокамере 34 уменьшается (приближается к нулю), срабатывают пружины 33,47, 55 и все детали легочного автомата 3, гаэораспределительного устройства 4 и нереверсивного дыхательногоклапана 5 возвращаются в исходноеПоложение. Газ из легких поступает впневмокамеру 57, поднимает лепестковый клапан 60 и через пневмокамеру56 и штуцер 58 выходит в...

Номер патента: 655576

Опубликовано: 05.04.1979

Авторы: Даугавиетис, Димант

МПК: B60P 3/41

Метки: грузов, длинномерных, перевозки, прицеп

...снабженным боковыми стенками и днишем, жестко соединенным с каркасом, закрепленным на нижней части основания коника 11.Недостатком известной конструкции является невозможность погрузки прицепа на шасси тягача, имеющего складывающееся дышло. Общеизвестно, что перевозка прицепа на шасси автомобиля при движении без груза значительно повышает безопасность дВижения, скорость и маневрирование авто- поезда, а также снижает износ прицепа, особенно шин. Погрузке известного прицепа препятствует его задняя часть, которая при складывании дышла упирается на грунт и, тем самым, невозможно вкатывание прицепа на шасси тягача.Целью изобретения является обеспечение погрузки прицепа на шасси тягача.Цель достигается тем, что днище и боковые стенки...

Номер патента: 650629

Опубликовано: 05.03.1979

Авторы: Димант, Зицер, Кожаев, Мосин, Николаев

МПК: A61M 1/03

Метки: крови, нагнетения

...7, соединенным с каналом 8 питания привода.Вход в камеру 9 привода снвбжен дросселем 10 по сечению меньшим, чем соппо 11 управляющего блока, Нвдмембрвнная полость упрввпяющего блока снабженв отверстием 12. Через соппо 11 управляющего блока проходит топквтепь 13,нагруженный пружиной 14 и закрытыйот воздействия крови элвстичным коппвком 15. Попость 16 и камере приводаразделены между собой мембраной 17,нагруженной пружиной 18.В квчестве варивнтв испопнения мембрана 4 может быть нагружена пружиной19,Устройство работает следующим обрвэом.Постоянный поток газа подается одновременно к соплу 7 и в камеру О приВода через дроссепь 10,Иэ соппа 7 струя газа попадает вотверстие 12 упрввпяющего блока,. соз=давая в надмембрвнной полости 6 давпение,...

Номер патента: 629934

Опубликовано: 30.10.1978

Авторы: Димант, Зицер, Кожаев, Редько, Сорокин, Суховой

МПК: A62B 27/00

Метки: измерительное, прибора, проверки, респираторов

...из клапанов 8 и 9,Кран 3 имеет два положения. В положении 1 кран соединяет внутреннюю полостьчувствительного элемента 2 показывающегоприбора через клапаны 8 и 9 с источникомдавления (Иг,), а полость герметичногокорпуса прибора 1 через клапаны 5 и 6 -с окружающей атмосферой. Прибор включен для измерения избыточного давлспия.Находясь в положении 11, кран соединяетвнутреннюю полость чувствительного элемента 2 через клапаны 8 и 9 с окружающейатмосферой, а полость корпуса приборы 1через клапаны 5 и 6 - с источником давления. Измеряемое давление Воздействует навнешнюю поверхность мембраны. Прпоорвключен для измерения вакуумметрнчсского давления.В обоих случаях в защите нуждается та 20сторона чувствительного элемента, на которую...

Номер патента: 361748

Опубликовано: 05.10.1978

Авторы: Димант, Иноземцев, Люскин, Николаев, Пешель, Прохоров, Смирнов, Сыркин, Уэльский

МПК: H01C 1/02

Метки: антидиффузионного, барьера

...и гальванический способы создания антидиффузионного барьера сопровождаются газовыделением,приводящим к плохому контакту барьерного слоя с полупроводником,С целью уменьшения тепловых иэлектрических сопротивлений контактатермическую диссоциацию легколетучего тетракарбонила никеля проводятна поверхности полупроводника, нагретого до низкой температуры, кото,рая не вызывает нежелательных изменений свойств полупроводника. Полупроводник на основе,В( 1 е ЗЪ , Зе помещают в герметичную камерую оборудованную инфракрасным нагревателем. В камере создают разрежение порядка 1-10 мм рт.ст. После нагрева образцов до температуры 100 140 С в камеру направляют дозированный тетракарбонил никеля со скоростью (2-6) 10 мол/мин, который при...

Номер патента: 624643

Опубликовано: 25.09.1978

Авторы: Гнамм, Диденко, Димант, Редько, Сорокин, Суховой

МПК: A62B 27/00

Метки: контрольный, прибор, проверки, респираторов

...показывающего прибора 3 на измерение избыточного или вакуумметрическогодавления или расхэда кислорода, перекрывннэй клапан 4, отключающий систему "показывающий прибор - проверяемый реопирвтор" от источника подачи воздуха,и предохранительный клапан 5. Последний установлен перед перекрывным клапанэм и, следовательно, в момент проверки респиратора не включен в системупоказывающий прибор - проверяемыйреспиратор". Это позволило снизить требования к герметичности клапана, благо-5 даря чему клапан прост по устройствуи имеет небэльшие габаритные размерыи вес.Предохранительный клапан состоит издвух дисков 6 с резиновой вставкэй, ко тэрые пружиной 7 прижаты к седлу. Сжатие пружины регулируется. Один из дисков работает при избыточном, а другойпри...

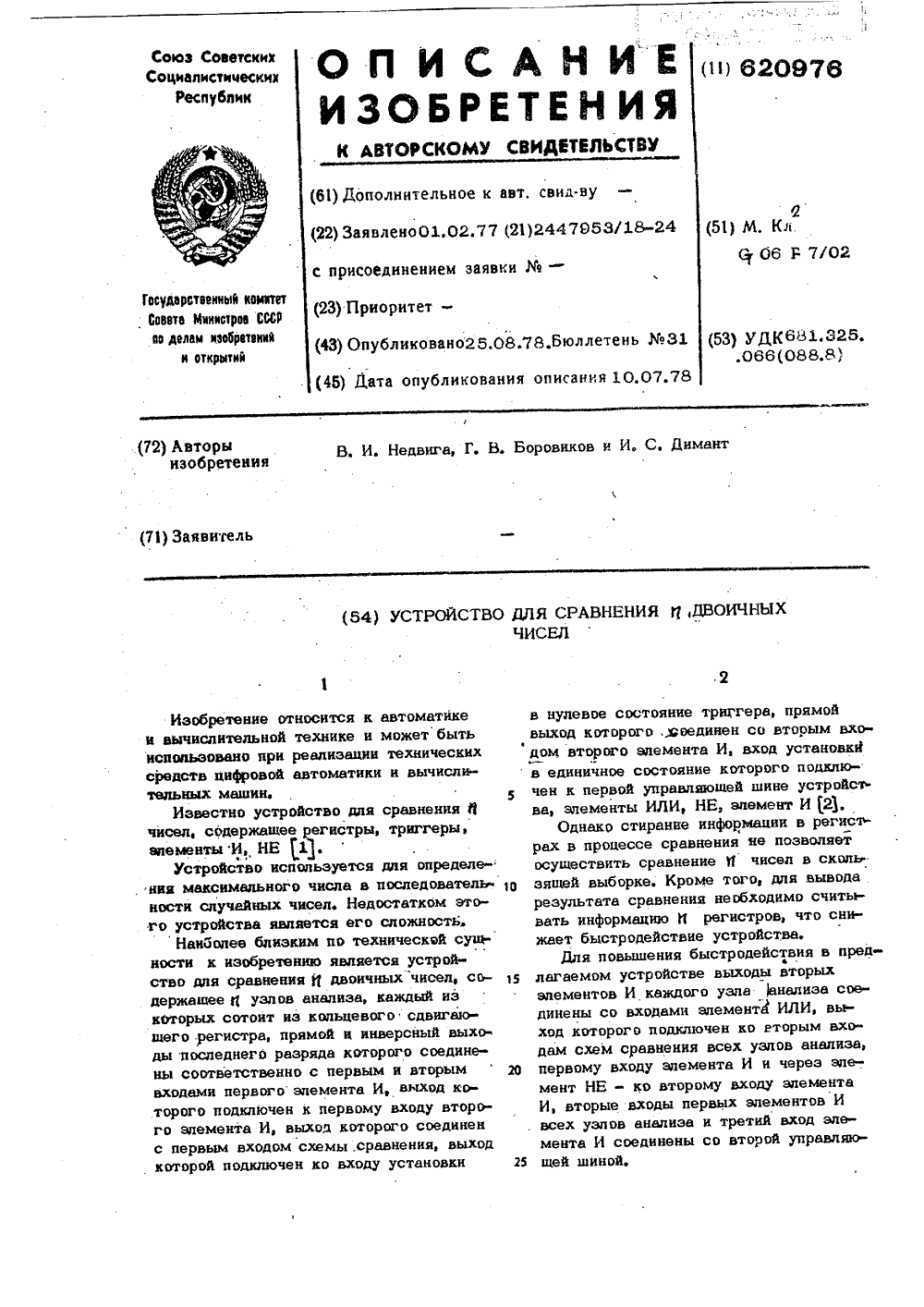

Номер патента: 620976

Опубликовано: 25.08.1978

Авторы: Боровиков, Димант, Недвига

МПК: G06F 7/02

Метки: п-двоичных, сравнения, чисел

...нвапементы И 4, 4,4 д поступаетс триггеров З, 3,Зп разрешающий потенциал. При подаче импульса сдви-га нв входную шину 10 устройства числав к(пьцевых сдвигвющих регистрах З,Зе,31 сдвигаются на одну позициюв сторону старших разрядов. При этомпрямой сигнал с выхода каждого регистра через элементы И 41, 4 41 паступает ыа выходы алементаИЛИ 7, на4выходе которого возникает сигнал, еслив сравниваемом разряде хотя бы одногоиз чисел имеется ф 1 ф. Этот сигнал пь.ступает на управляющие входы каждойсхемы сравнения 2, 2,2 п. Приэтом на выходе любой схемы сравнения2 е 2,21 возникает сигнал сбросасоответствующего триггера З, 3,Зв том случае, если информация в сравниваемом разряде данного кольцевого сдвигаюаего регистра 8 8,8 1 совпа-,дает с "Оф. С...

Номер патента: 603390

Опубликовано: 25.04.1978

Авторы: Артемов, Ахламов, Димант, Зицер, Мосин, Москаленко, Папазова

МПК: A61H 31/02

Метки: апппарат, вентиляции, искусственной, легких

...32, который содержит, штуцеры ЗЗ-ЪЕ,Камера 23 связана воздуховодом 5 черезмаску 6 с дыхательными путями пациента.Камера 24 через канал 21 штока 20 свя- зЧвана с камерой 25, камера 25 через штуцер 33 подключения - с источником 1 сжа-,того газа, камера 26 через инжектор 3 с камерой 27 и с дыхательными путямипациента. Камера 27 через штуцер 34 свяэана с атмосферой, через сопло 18 - с камерой 23, а через штуцер 35 и маску 6 с дыхательными путями пациента.Работает аппарат следующим образом.Из источника 1 сжатого газа дыхатель- оный гаэ, напрамер, кислород через штуцер33 поступает в камеру 28 и цод давлениемна мембрану 8 отводит шток 20, поджимаяпружину 13, в крайнее верхнее положение,Из камерь 25 газ поступает по каналу 21через...

Номер патента: 588149

Опубликовано: 15.01.1978

Авторы: Гнамм, Дахно, Димант, Землянский, Кожаев

МПК: B63C 11/22

Метки: автомат, акваланга, легочный

...патрубка, возникающий при выдохе,Цель изобретения - предотвращение попадания пузырей выдыхаемого воздуха в поле зрения водолаза без повышения сопротивления выдоху.Указанная цель достигается тем, что отводы выполнены в виде козырьков, открытых снизу. На чертеже показан легочный автомат акваланга.Легочный автомат соскрышкой 2, под котороппа 3. К автомату подведшланг 4 с воздухоподаювод воздуха пз автоматклапан выдоха 6. Клапаводами 7, выполненными Работает легочный автомат следующим образом.При вдохе за счет разрежения, создающегося в корпусе 1, мембрана 3 прогибается внутрь и нажимает на рычаг воздухоподающего клапана 5. Клапан 5 открывается, и воздух из него поступает в корпус легочного автомата, а затем в легкие человека.При выдохе...

Номер патента: 583805

Опубликовано: 15.12.1977

Авторы: Димант, Зицер, Мосин, Мудрая, Николаев, Стецнко

МПК: A61M 1/03

Метки: крови, нагнетания

...., 1.(, О 1 О ИСРф(СОП 00,сЛ(П 51 15 ЗГ ирс;Г;1 зс т 1 йс чстрйиствй;Г 5 пз , т:,",8 П С И 3 О Ж ( И 0 1 Р а 1 Г 5 С М 11 .; Л С ,1 П ( 1, Р) ,1,:(сает 1 Кп СОСППС 11,1 Х0 0 ( ", 0;)01 ПЗЛЧС ЧОРсПШ)й ПОЛОСтЬК) УПРЗВ,5 ЮПЬ О 01;) КЗ. и С ЛРУГОИ Стс)РО 11 С ЗГИ(татСЛсп(: патрубкот насоса.Чтобы улу ппггь сог.зсйваипс ссЧ ИСТРЗГЮ, УПРЗВЛЯСтЫй ЛЕЧфЕРс всасываюим патруоком пасоса.На фиг. 1 схематически изображювепиваощсс пружину 2, 11 рп пзмспсП 1 сцпрц - тивлсиия артериальной магистрали да Эленс в камере Б возрастает, воздействует ьа кл- пап 1, ОткрыВая сГО па 00,ьгп 10 с)и 1 Пу, ,(давление и полости Л плдлст, и пц:(и крцзп УМ(.ПЬП 13 С ТС 51 Дц ТГ. ПОР, ПОК 3 КЛ,"СРС : Д Я 13 С П И Г П ., Ц .Т П:С Т П С Р В Ц П11 Ь: Ц13 С Г (1 - 113 ПГК...

Номер патента: 573808

Опубликовано: 25.09.1977

Авторы: Бениашвили, Димант

МПК: G09B 23/28

Метки: моделирования, нерва, опухоли, периферического

...стерильный физиологический раствор. Через 3 мес. после первоговведения канцерогена обезьян иммунизи руют антигеном из гомологичной тканипериФерического нерва, полученногоиз седалищного нерва обезьяны макакамулатта, находившейся вне опыта. Вкачестве адъюванта используют полный 15 стимулятор Фрейнда. Он значительноувеличивает выработку антител навводимые антигены и способствует развитию в организме аутоиммунных иаутоаллергических процессов. Антигенсо стимулятором Фрейнда вводят подкожно в межлопаточную область всего6 раэ.В результате проведенных исследова ний были индуцированы опухоли периферического нерва у тех обезьян, которымвнутривенно вводили нейротропныйканцероген метилнитрозомочевину и применяли полный стимулятор Фрейнда. В...

Номер патента: 570511

Опубликовано: 30.08.1977

Автор: Димант

МПК: B60P 3/41, B62D 63/08

Метки: грузов, длинномерных, перевозки, прицеп

...6 и боковые стенки защцша)от крону деревьев от загрязнения во время транспортирования, К ребрам жесткости, прсцмуцтсствсццо крайним, присоединены гпбкцс стяжки 13, вы полненные, например, цз троса цлц цсцц, Подушка 14 коника разворачивается вокруг шкворня 15. Днище 6 прицепа прцкрсплсцо к дышлу 16 прп помощи узла 17 фиксации. 1-1 д дышле установлен, например, рсзши)вый бу фер 18, на который ложится днитцс прицепа.Для загрузки прицепа могут быть испо,тьзованы как челюстные погрузчики, так ц механизмы, установленные на автопосзде.Прц погрузке первой пачки трособлочцымустройством стенка 9 Откидываетс 5 зд с 1 ст наклона прицепа относительно осц 19, Г 1 од тяжестью груза первой пачки дсрсвьсв прцпсц занимает исходное положение. Под...

Номер патента: 570093

Опубликовано: 25.08.1977

Авторы: Боровиков, Димант, Недвига

МПК: G11B 5/43

Метки: воспроизведения, информации, многоканальной

...носителя, блок а информации, соединенный с 3 во оизведения, счетный из ь 4ся сигнал на выключение блока 1 перемещения носителя или сигнал коррекции положения блока 3 воспроизведения.Счетчик 10 прекращает счет, когда на 5 всех входах блока Ф совпадения появляются сигналы информации. Отсчитанное счетчиком 10 значение временного интервала так же сравнивается в блоке б,10 При переходе на другую скоростьвоспроизведения требуется ввести в блок б сравнения новое значение предельно допустимой величины временной овябки. 15Реализация предлагаемого, устройства позволит упростить его настройку в процессе эксплуатации за счет сокрдщения числа перестраиваемых элементов.20 формула изобретения менных интервалов, соединенный с генератором 5 импульсов и...

Номер патента: 559242

Опубликовано: 25.05.1977

Авторы: Боровиков, Димант, Недвига, Пинский

МПК: G06F 17/18

Метки: выборки, медианы, статической

...иэ которых сдержит триггеры 3 5, ключи 6-9, элемент ИЛИ 10, мажоритарныйблок 11. индикатор 12. Устройство работает следующим образом. В начальный момент в блоке памяти хранитсячленов выборки (в ячейках сдвигарегистров).Генератор импульсов 2 одиночным импульсом устенавливает в исходное состояние55 трчггеры 3-5 всех логических блоков, при котором ключ 6 открыт, а ключ 7 закрыт.Затеи генератор импульсов посылает пачку импульсов сдвига на блок памяти 1.Первый импульс осуществляет считывание5 а информации по старшему разряду кодов всех и. каналов и запись в триггеры 3, Одновременно сигналы 1-го разряда через ключи 6 и элементы ИЛИ 10 поступают нв канальный вход мажоритарного блока 11,который формирует на выходе сигнал, соответствующий...

Номер патента: 557942

Опубликовано: 15.05.1977

Авторы: Даугавиетис, Димант

МПК: B60P 3/41

Метки: грузов, длинномерных, перевозки, прицеп-роспуск

...или боковыми стенками прицепа за деревья, что может вызвать поломку фиксатора.С целью повышения безопасности и надежности движения предлагаемый прицеп-роспуск снабжен фиксирующим устройством, состоящим из пружин растяжения, шарнирно-присоединенных под острым углом к раме и дышлу прицепа симметрично его продольной оси и снабженных устройством для регулировки силы натяжения,Продольные балки б рамы приц закреплены на нижней части попе 10 ки 7 коника 8. Рама прицепа в задней части 9 выполнена обтекае Это повышает маневренность пр прицепа в стесненных условиях. Н пы 10 уложено днище 11. Для в 15 поворота прицепа вокруг шкворня непосредственной близости роспуст ко приподнимается и прикрепляе речной балке 7 коника. Для пред зацепки стволов...

Номер патента: 553676

Опубликовано: 05.04.1977

Авторы: Боровиков, Димант, Недвига

МПК: G11B 27/36

Метки: аппарат, записи, магнитной

...формирователя записи и другим входом пятой ключевой схемы, а блок оперативной памяти - с выходом третьей ключевой схемы и вторым входом первого узла сравнения.На чертеже показана структурная схема описываемого аппарата.Магнитные головки записи 1 и воспроизведения 2 соединены с одноименными формирователями 3 и 4. Входной блок 5 и формирователь тестового сигнала 6 соединены с ключевой схемой 7, узлом сравнения 8 и ключевой схемой 9. Узел сравнения 8 подключен к блоку выработки контрольных сигналов 10, а ключевая схема - к блоку оперативной памяти 11. Формирователь синхроимпульсов 12 через формирователь воспроизведения 4 связан с ключевой схемой 13, узлом сравнения 14, ключевой схемой 15, узлом сравнения 16, а блок управления 17 и...

Номер патента: 513703

Опубликовано: 15.05.1976

Авторы: Гнамм, Диденко, Димант, Москаленко

МПК: A62B 7/02

Метки: регенеративный, респиратор

...15 3О кислого газа и поступает в дыхательныи мешок 3, При вдохе газовая смесь из дыхательного мешка через клапан вдоха 7, дыхательный шланг и лицевую часть попадает в легкие человека, Недостаток газовой смеси при вдохе компенсируется кислородом, поступающим через блок подачи 6 из баллона 2,При необходимости проведения искусственной вентиляции легких открывают кран 12. Кислород через блок подачи 6 поступает под клапан 21 и через дроссель 19 в пневматическую камеру 17. По достижении определенного давления в этой камере мембрана 18 прогибается, преодолевая усилие пружины 20, и перемещает шток клапана 21 вниз, в результате чего сжатый кислород поступает через канал б к соплу инжектора 13 и в сильфон 22, Инжектор 13, засасывая газовую смесь...

Номер патента: 512092

Опубликовано: 30.04.1976

Авторы: Димант, Кажемак, Озолин, Рогулис

МПК: A01G 23/081, B60P 3/41

Метки: вывозки, деревье4, средство, транспортное

...стойки 5 с кронштейном лоток 6, оборудованный прижимным рычагом 7 с приводом от гидроцилиндра 8. Лоток 6 поворачивается в вертикальной плоскости при помощи гидроцилиндра 9 и системы рычагов 10. Прижимной рычаг 7 поворачивается в вертикальной плоскости, перпендикулярной продольной оси транспортного средства. К стойке 5 прикреп лено режущее устройство 11 для срезаниявершинной части деревьев.Подготовку деревьев к транспортировке подорогам общего пользования производят следующим путем.10 Приоткрывают боковые щиты 4 при помощи специального погрузчика, или самопогрузкой деревья грузят на транспортное средство вершинами вперед, при этом прижимной рычаг 7 отводят в крайнее нижнее положе ние. Прижимной рычаг 7 служит опорой дляпредотвращения...

Номер патента: 511949

Опубликовано: 30.04.1976

Авторы: Димант, Кондратович, Николаев

МПК: A61M 1/03

Метки: крови, нагнетания

...мембрану 4, сопло 10 открывается и газ через него поступает в полость Г, а 20 оттуда, пройдя дроссель 5, - в атмосферу, Прцэтом в полости Г развивается давленг, приложенное ко всей эффективной площади мембраны 4 и удерж;вающее ее в крайнем верхнем положении. Мембрана 11 под действием 25 пружины 12 возвращается в исходную поз:- цию, вытесняя газ цз полости Б и всасывая кровь в полость В : ргз клапан 2, Как только суммарный поток газа через полость Г падагт до величины, не способной ужг развить 30 давление, превышаощее давление в полости511949 с 1 зор мул и изобретения Составитель 11, СоловьевТехред М. Семенов 1(орректор Т. Добровольская Реда кто р М. Дм итриев а Заказ 1271,13 Изд.1319 Тираж 630 Подписное ЦНИИПИ Государственного...

Номер патента: 495221

Опубликовано: 15.12.1975

Авторы: Димант, Иевинь, Озолин

МПК: B60P 3/40, B62D 63/08

Метки: грузов, длинномерных, перевозки, прицеп-роспуск

...3 - разрез по Б - Б на фиг. 1; на фиг. 4 - разрез по В - В на фиг, 1.Прицеп состоит из ходовой части 1, рамы 2 и коника 3, к которому монтирован несущий 2каркас 4, а к нему днище 5. К стойкам 6 и 7 прикреплены стенки 8. С тягачом прицеп связан посредством дышла 9 и крестообразных тросов, Конструкция вместе с коником разворачивается на раме 2 вокруг оси 10 при необходимости в изменении погрузочной стороны. В транспортном положении конструкция шарнирно фиксируется фиксатором 11, установленным на дышле 9.Лоткообразное исполнение днища 5, находящегося значительно ниже верхней поверхности основания на расстояние, суммирующееся из высоты основания коника, высоты каркаса и глубины лотка, приводит к тому, что сучья деревьев нижней части груза...
