Многослойное покрытие инструмента
Номер патента: 1354757
Опубликовано: 27.01.2010
Авторы: Андреев, Аникин, Кабалдин, Кирюхин, Мокрицкий, Семибратова
МПК: C23C 14/06
Метки: инструмента, многослойное, покрытие
Многослойное покрытие инструмента, содержащее слой карбидов титана и слой диборидов титана, отличающееся тем, что, с целью повышения износостойкости, оно дополнительно содержит со стороны карбидов и диборидов титана слой нитридов толщиной 1,0-2,5 мкм, содержащий нитриды титана и молибдена при следующем соотношении, мол.%: Нитрид молибдена 35-45Нитрид титанаОстальное
Импульсный генератор инфранизкой частоты
Номер патента: 793303
Опубликовано: 15.11.1985
Авторы: Гагуа, Кабанов, Семибратова
МПК: H03K 5/13
Метки: генератор, импульсный, инфранизкой, частоты
...между стабилитронами 4 и 5, т.е. к точке искусствен-1 О ного нуля симметричного источникапитания, а инвертирующий вход 9операционного усилителя 1 подключенк резистору 10 и конденсатору 11времязадающей цепи, причем второй 15 вывод резистора 10 подключен кплюсовой шине 2, а вторая обкладкаконденсатора 11 подключена к выходу12 операционного усилителя 1. Конденсатор 13, выполняющий функциикоррекции сигнала, является составной частью операционного усилителя 1. К выходу 12 операционного.усилителя 1 подключена через ограничительный резистор 14 база 25 биополярного транзистора 15, коллек-тор которого подключен к минусовойшине 3, а эмиттер последовательночерез стабилитрон 16 к двум базамтранзисторного модулятора 17, ЗО оба эмиттера которого...
Устройство управления загрузкой группы люминесцентных сепараторов
Номер патента: 995899
Опубликовано: 15.02.1983
Авторы: Анашко, Димант, Жданова, Зайденберг, Инешин, Ознобихина, Попова, Семибратова, Семьянов, Ульянов, Черкасский, Шкилев
МПК: B07C 5/344
Метки: группы, загрузкой, люминесцентных, сепараторов
...следующим образом.Питающий конвейер (на чертеже не показан) подает в бункер 3 руду с расходом, обусловленным производительностью предшествующих пределов.Уровне мер 13 контролирует уровень руды в бункере 3, а блок 6 контроля уровня в соответствии с циклом, заданным блоком 5 периодически опрашивает измеритель 13 уровня.Сигнал от измерителя 13 уровня поступает в блок 6 контроля уровня, где сравнивается с допустимыми границами уровня согласно задатчику 11. Если уровень руды находится в допустимых границах, то сигнал из блока 6 поступает в блок 7, где определяется разность уровней текущего и предыдущего циклов измерения, и в блок 8 определения производительности. Разность уровней сравнивается с величиной, поступающей из задатчика 12...
Генератор линейно-изменяющегося напряжения
Номер патента: 953707
Опубликовано: 23.08.1982
Авторы: Кабанов, Семибратова
МПК: H03K 4/50
Метки: генератор, линейно-изменяющегося
...а вторые выводы конденсатора 7 и резистора 8 подключены соответственно к плюсовой шине 12 минусовой шине 13 стабилизированного двухполярного источника напряжения 3, к которым подключены выводы питания дифференциального операционного усилителя 1, причем общая шина последнего соединена со средним выводом 14 источника питания 3.(фиг. 1) источника питания постоянного тока с напряжением +Еп на шинах12 и 13 устанавливаются относительноточки "искусственного нуля" 14 с условным нулевым уровнем напряженияОо (фиг, 2) соответственно уровнистабилизированного напряжения +Е 1,1 от и -Е) , которые подаются как на вводы питания микросхемы операционного10усилителя 1, так и на вторые выводывремязадающих конденсаторов 7 и резистора 8 времязадающей РС-цепи...
Устройство для измерения перемещений
Номер патента: 924503
Опубликовано: 30.04.1982
Авторы: Кабанов, Каклюгин, Семибратова
МПК: G01B 7/00
Метки: перемещений
...усилитель 3, делитель напряжения из последовательно соединенных резистора 4 и потенциометра 5, подвижный вывод которого подключен к неиивертирующему выводу усилителя 3, резисторы 6 и 7, включенные между выходом блока 2 питания и входами усилителя 3, и индикатор 8 тока, включенный между выходом усилителя 3 и его ипвер. тирующим входом.Устройство работает следующим образом,Составитель Е. ГлазковТехред Б. Харитончик тор М едактор М, Голаковск Заказ 2801/57 Тираж 614НИИПИ Государственного комитета Со делам изобретений и открьпий035, Москва, Ж, Раушская наб., д сное ППП "Патент", г, Ужгород, ул, Проектная, 4 3 924503После подключения схемы к блоку 2 питания производят предварительную настройку,для чего подвижный вывод датчика 1...

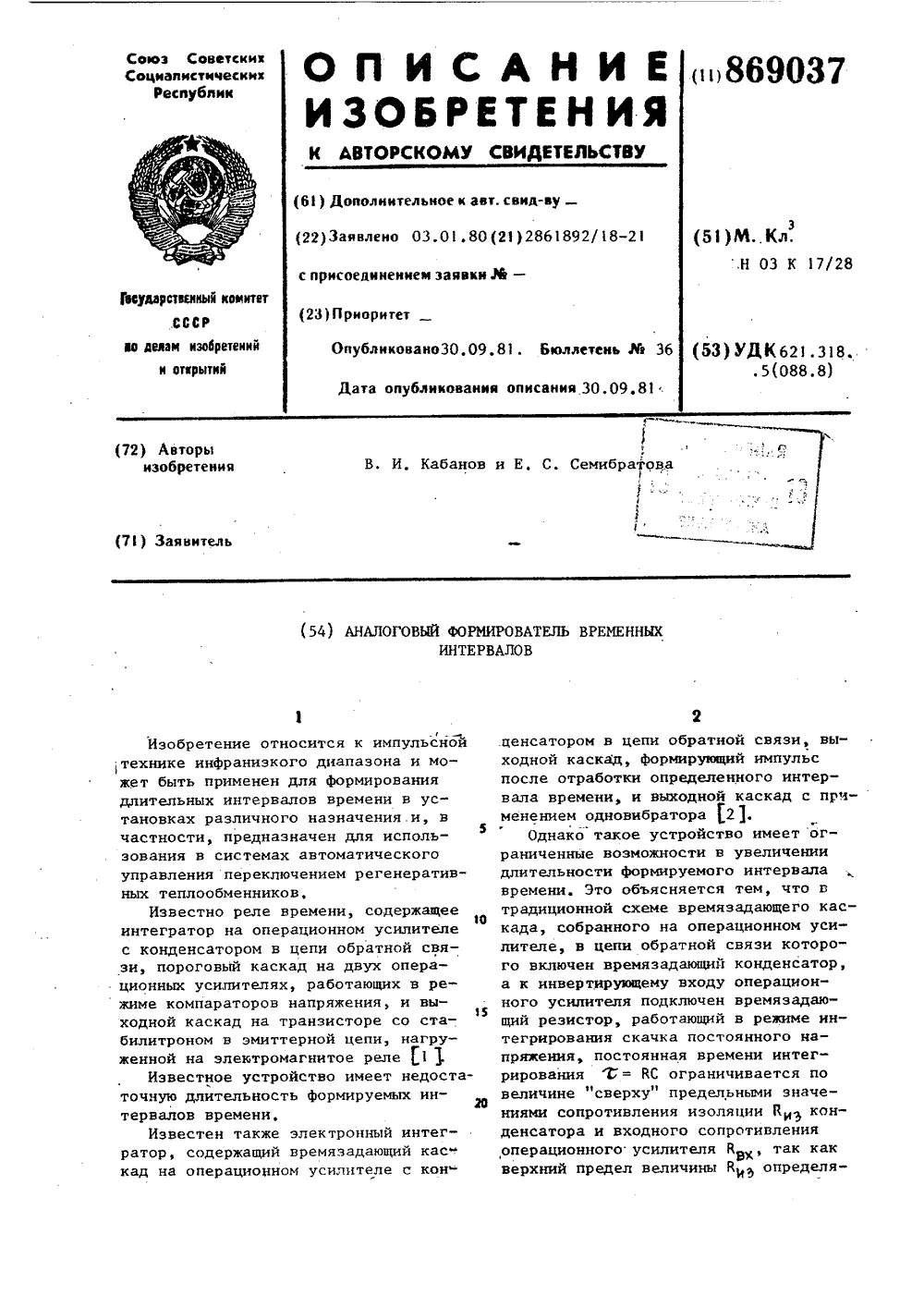

Аналоговый формирователь временных интервалов
