Формирователь импульсов

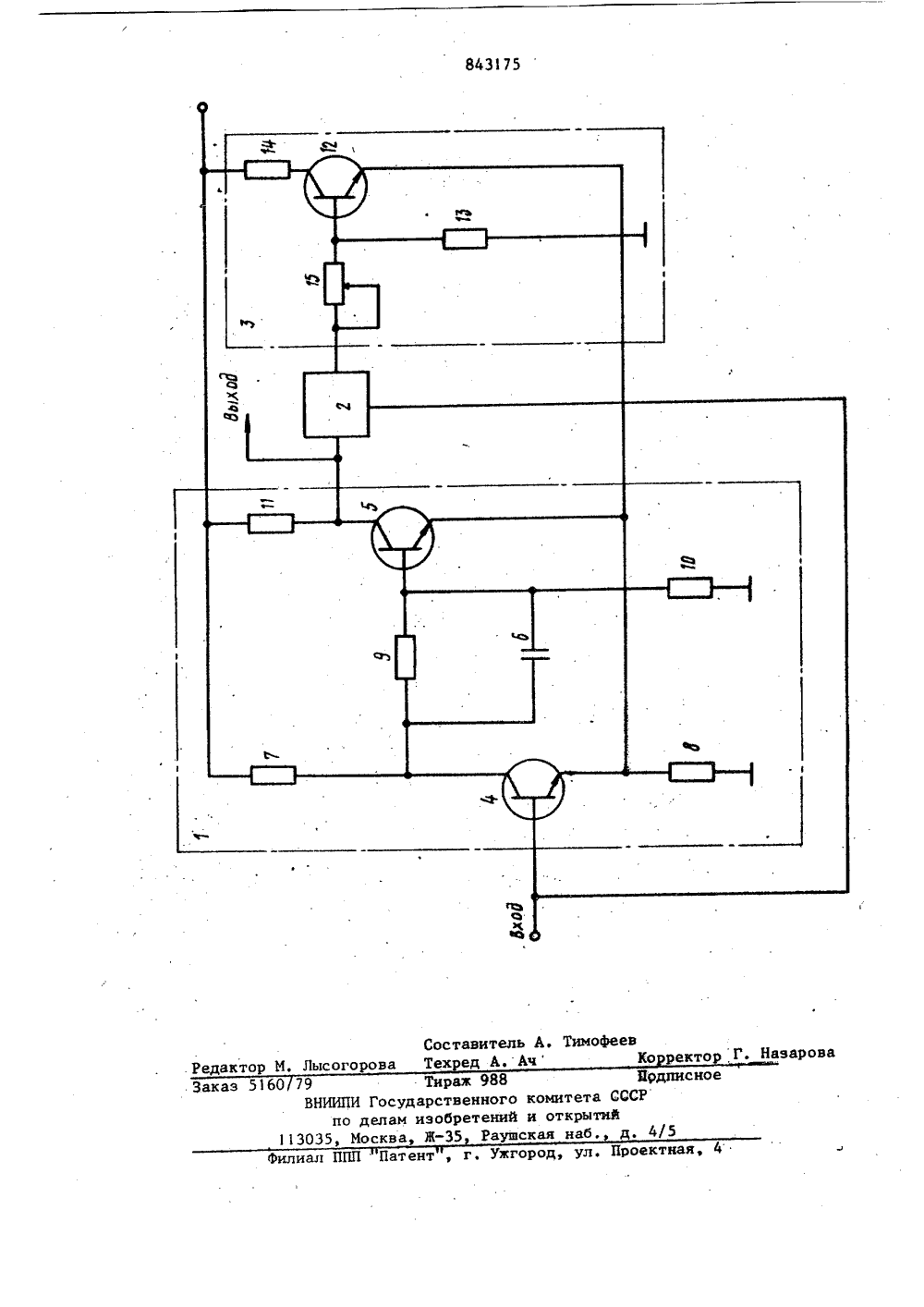

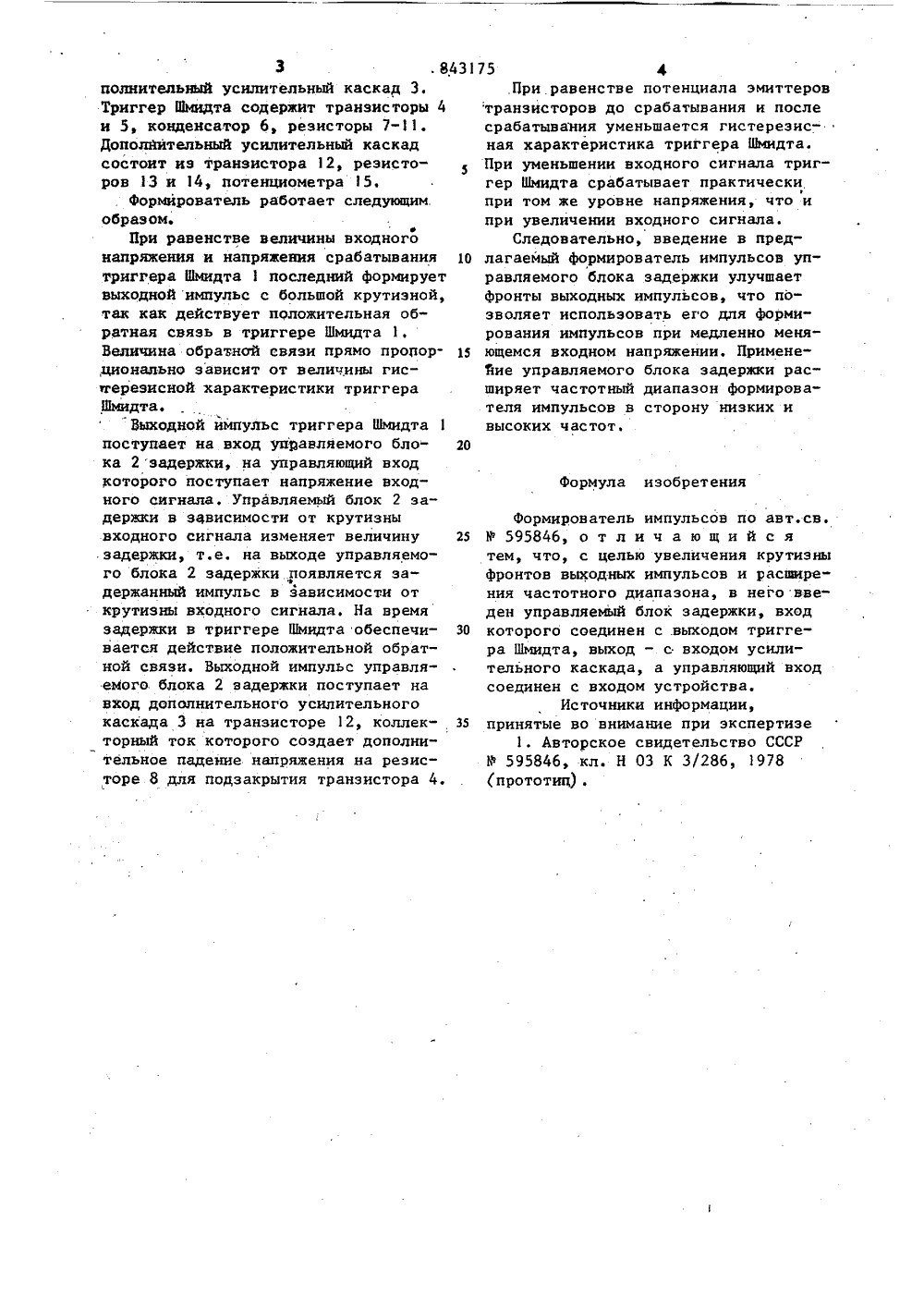

Союз Советск ихСоциалнстичесинкРеспублик Оп ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(23) П риоритет -Н 03 К 3/286 Н 03 К 5/153 Геаударствеаамй квинтет СССР ае делам изабретений и аткрнтнйОпубликовано 30,06.81. Бюллетень ЛЬ 24 Дата опубликования описания 01.07.81ГД.М.Демьянюк, И.Д.Козицкий, В.И.Матвиив и Мгьцтик,.".,Г:;.:.,".,ЧЬЯ1Специальное конструкторское бюро микроэлектроникии приборостроения(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Изобретение относится к импульснойтехнике и может быть использовано всистемах контроля. По основному авт.св. Ф 595846 известен формирователь импульсов, со 5 держащий триггер Шмидта и дополнительный усилительный каскад на.транзисторе, эмиттер кбторого соединен с.эмиттерами транзисторов триггера Шмидта, база через резистор соединена,с выходом триггера Шмидта, а коллектор через резистор - с шиной коллекторного питанияОсновным недостатком указанного формирователя импульсов, является зависимость Фронтов выходных импульсов от крутизны .входного сигнала. При малой крутизне входного сигнала (т.е.при медленно меняющемся напряжении) возникает .генерация во время формиро- . вания фронтов выходных импульсов, так, как включение транзистора дополнительного усилительного каскада уменьшает 2действие положительной обратной связи триггера Шмидта.Цель изобретения . - увеличение крутизны Фронтов выходных импульсов и расширение частотного диапазона.Указанная цель достигается тем, что в формирователь импульсов, содержащий триггер Шмидта и дополнительный усилительный каскад на транзисторе, эмиттер которого соединен с змиттерами транзисторов триггера Шмидта,. база через резистор соединена с выходом триггера Шмидта, а коллектор через резистор - с шиной коллекторного пи тания, введен управляемый блок задержки, вход которого соединен с.Выходом триггера Шмидта,выход - с входом усилительного каскада, а управляющий вход соединен с входом устройства.На чертеже представлена принципиальная электрическая схема формирователя импульсов.Устройство содержит триггер Шмидта 1, управляемый блок 2 задержки, до"3 . 843 полнительный усилительный каскад 3, Триггер Шмидта содержит транзисторы 4 и 5, конденсатор 6, резисторы 7-1, Дополйительный усилительный каскад состоит из транзистора 12, резисторов 13 и 14, потенциометра 15.Формирователь работает следующим образом.При равенстве величины входного напряжения и напряжения срабатывания 10 триггера Шмидта 1 последний формирует выходной импульс с большой крутизной, так как действует положительная обратная связь в триггере Шмидта 1, Величина обратной связи прямо пролор дионадьно зависит от величины гистгерезисной характеристики триггера Шмидта.Выходной ймпульс триггера Шмидта 1 поступает на вход управляемого бло ка 2 задержки, на управляющий вход которого поступает напряжение входного сигнала. Управляемый блок 2 задержки в зависимости от крутизны входного сигнала изменяет величину 25 задержки, т.е. на выходе управляемого блока 2 задержки появляется задержанный импульс в зависимости от крутизны входного сигнала, На время задержки в триггере Шмидта обеспечи вается действие положительной обратной связи. Выходной импульс управляемого блока 2 задержки поступает на вход дополнительного усилительного каскада 3 на транзисторе 12, коллек торный ток которого создает дополнительное падение. напряжения на резисторе 8 для подзакрытия транзистора 4. 75 фПри.равенстве потенциала эмиттеров транзисторов до срабатывания и после срабатывания уменьшается гистереэисная характеристика триггера Шмидта. При уменьшении входного сигнала триггер Шмидта срабатывает практически при том же уровне напряжения, что и при увеличении входного сигнала.Следовательно, введение в предлагаемый формирователь импульсов управляемого блока задержки улучшает фронты выходных импульсов, что позволяет использовать его для формирования импульсов при медленно меняющемся входном напряжении, Применение управляемого блока задержки расширяет частотный диапазон формирователя импульсов в сторону низких и высоких частот.Формула изобретенияФормирователь импульсов по авт,св.У 595846, о т л и ч а ю щ и й с ятем, что, с целью увеличения крутизныфронтов выходных импульсов и расиырения частотного диапазона, в него введен управляемый блок задержки, входкоторого соединен с .выходом триггера Шмидта, выход - с входом усилительного каскада, а управляющий входсоединен с входом устройства.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 595846, кл. Н 03 К 3/286, 1978прототиц),. Редактор М. Лысогорова Тех ед А. Ачректор,Гдписное Заказ 5160 ира Ярств митета СССРобр открытий1 -35 ая наб, д, 4/5Филиал ППП Патент , г, Ужгород, ул. Проектная, 4 79 Т ВНИИПИ Государпо делам из 13035 Москва Ж ж 988енного коетений иРаушск азаров
