Генератор импульсов

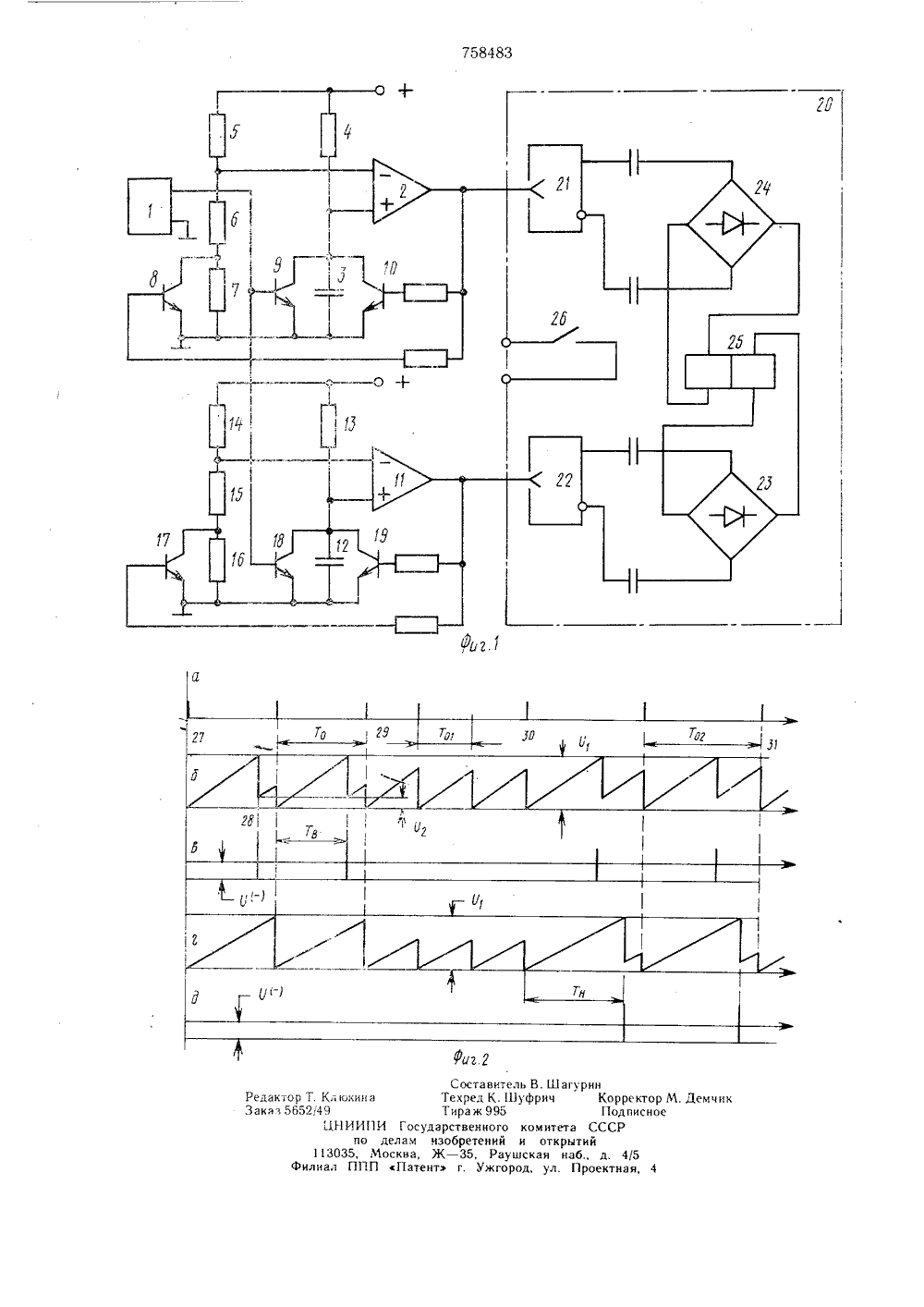

(53) УДК 621.374. .410 (088.8) по делам изобретений и открытий(72) Ав гор изобретения В. Г. Демидов(54) ГЕНЕРАТОР ИМПУЛ ЬСОВ Изобретение относится к импульсной технике и может быть использовано при создании источников опорных импульсов со встроенным контролем частоты.Из основного авт. св.580625 известен генератор, содержащий опорный генератор и импульсный КС-генератор, управляющий вход которого соединен с выходом опорного генератора.Указанный генератор имеет ограниченные функциональные возможности. Это выражается в том, что в известном генераторе не осуществляется оперативчый контроль частоты выходных импульсов опорного генератора, хотя и имеется достаточно сложное дополнительное оборудование в виде управляемого импульсного КС-генератора.Цель изобретения - расширение функциональных возможностей генератора импульсов.Для этого в генератор импульсов, содержащий опорный генератор и импульсный КС-генератор, управляющий вход которого соединен с выходом опорного генератора, введен дополнительный импульсный генератор и элемент индикации, входы которого соединены с выходами основного и дополнительного импульсных генераторов, а управляющий вход дополнительного генератора соединен с выХодом опорного генератора, при этом элемент индикации содержит двух- обмоточное реле, два выпрямителя и два триггера, выходы которых через выпрямители нагружены на обмотки реле.На фиг. 1 приведена принципиальная схема генератора; на фиг. 2 - диаграммы, иллюстрирующие его работу. 1 О Генератор импульсов содержит генератор 1 опорных импульсов, выход которого соединен со входами основного и дополнительного генераторов. Основной генератор содержит операционный усилитель 2, к одному входу которого подключена время- задающая КС-цепь из элементов 3 и 4, к другому входу подключен делитель из резисторов 5, 6 и 7 и транзисторные ключи 8, 9 и 10. Дополнительный генератор имеет такую же схему, как основной генератор, 20 и содержит элементы 11 - 19 соответственно,Выходы основного и дополнительного генераторов соединены со входами элемента 20 индикации, который содержит счетные триггеры 21 и 22, выпрямители 23 и 24, нагруженные на обмотки двухобмоточного реле 25. с контактами 26.Параметры элементов выбраны так, чтобы при отключенном опорном генераторе 1основной генерато формировал импульсыс частотой 1 в = т - , являющейся верхнейТвграничной частотой, а дополнительный генератор формировал импульсы с частотой- являющейся нижней граничнойтв .частотой. Обмотки реле 25 включены встречно, вследствие чего при появлении импульсовна выходах триггеров 21 и 22 реле 25 несрабатывает и контакты 26 остаются разомкнутыми,Генератор работает следующим образом,Импульсы опорного генератора 1 (см.фиг. 2 а) периодически с частотой 1 о =т;,открывают ключи 9 и 18, в результате чегоконденсаторы 3 и 12 периодически разряжаются.На участке 27 - 29 (см. фиг. 2) поясняется работа устройства, когда частотаопорного генератора находится в заданномдопуске, т. е. 1 Н ( 1 о ( 1 в, и соответственно,ТТ, Т, (1).В момент действия опорного импульса(момент 27 на фиг. 2 а) на выходах усилителей 2 и 11 устанавливается отрицательноенапряжение насыщения 1.1 (см. фиг. 2 в, 2 д)так как на инвертируюшие входы усилителейс делителей 5, 6, 7 и 14, 15, 16 поступаетположительное напряжение 111. Ключи 8,10, 17 и 19 заперты отрицательным выходным напряжением,После окончания входного импульсаключи 9 и 18 запираются, а конденсаторы 3и 12 начинают заряжаться через резисторы 4и 13 соответственно (см, фиг,. 2 б, 2 г). В момент времени 28 напряжение на конденсаторе 3 достигает уровня напряженияв результате чего напряжение на выходеусилителя возрастает, а ключи 8 и 10 открываются. Вследствие этого конденсатор 3быстро разряжается, а на инвертируюшемвходе усилителей 2 устанавливается низкийпотенциал С в(см, фиг. 2 б).Когда напряжение на конденсаторе 3достигнет потенциала С в. напряжение навыходе усилителя резко уменьшается. Такимобразом, на выходе усилителя 2 формируются короткие положительные импульсы с крутыми фронтами (см. фиг. 2 в).На конденсаторе 12 напряжение за времяТ; не достигает уровня напряжения Б (см.фиг. 2 г), так как на участке 27 - 29 в соответствии с неравенством (1) ТТо. Вследствие этого на выходе усилителя 11 импульсы отсутствуют, триггер 22 не переключается,а напряжение на выходе моста 23 равноГоложительные импульсы с выхода усилителя 2 поступают на счетный вход триггера 21, на выходах которого формируются ь прямоугольные импульсы со скважностью0,5. Эти импульсы выпрямляются диодным мостом 24, который подключен к выходам триггера через разделительные конденсаторы. Под действием постоянного напряжения с выхода моста 24 реле 25 срабатывает, 10а его контакты 26 замыкаются, сигнализируя о том, что частота опорного генератора находится в заданном допуске 1 -4Если частота опорного генератора выйдетза пределы поля допуска и станет, например, выше граничной частоты 1 в, т. е. То ( ( Т ( Т, то напряжение на конденсаторах 3 и 12 не достигнет уровня напряжения 1.11 (участок 29 - 30 на фиг. 26, 2 г) и генерация импульсов прекращается (см.фиг. 2 в, 2 г) . Вследстие этого реле 25 выключается.Если частота опорного генератора окажется ниже граничной частоты 1, т. е.ТцвТн Тв, то на выходах усилителей 2 и 11 формируются короткие положительные импульсы (участок 30 - 31 фиг. 2 в, 2 д), вызывающие переключение триггеров 21 и 22. Однако реле 25 не срабатывает, так как его обмотки включены встречно.Технико-экономический эффект от использования предложенного технического Ы решения заключается в расширении функциональных возможностей генератора. Это выражается в том, что в процессе работы генератора формируется команда, сигнализирующая о нахождении частоты опорного генератора в заданных пределах. Формула изобретения41. 1 енератор импульсов по авт. св.46 Мо 580625, отличаюи(ийся тем, что, с цельюрасширения функциональных возможностей, в него введен дополнительный импульсный генератор и элемент индикации, входы которого соединены с выходами основного и дополнительного импульсных генераторов, при этом управлявший вход дополнительного генератора соединен с выходом опорного генератора.2. Генератор по п. 1, отличающийся тем,что элемент индикации содержит двухобмо точное реле, два выпрямителя и два триггера,выходы которых через выпрямители нагружены на обмотки реле.758483 фа 2.1 едакто аказ 5 коми и о Т. Клгохина249ЦНИИПИпо113035, Милиад ППП Составите. Техред К. Ш Тираж 995 Государственного ел ам изобретений сква, Ж - 35, Рау ш Патент г. Ужгор
