Номер патента: 779531

Опубликовано: 15.11.1980

Авторы: Деев, Полянцев, Птичкин, Толстых

МПК: E04B 1/58

Метки: конструкции, соединение, стержней, структурной, узловое

...снабжен шайбой с прямоугольным отверстием, в пластине-основании обраэовано крестообразное отверстие под концы фасонок, одна иэ которых выполнена с прорезью,удлиненным концом и жестко прикрепленной к нему шпилькой с гайкой, ав прорезь введена другая фасонка,при этом шайба надета на удлиненныйконец фасонки с прорезью и прижатагайкой к свободной грани пластиныоснования,На фиг.1 схематически иэображен,узловой элемент с прикрепленными к Онему стержнями пояса и решетки иэшвеллеров; на фиг.2 - вид А-А на фиг.1на фиг.3 - вид Б-Б на фиг 11 на фиг.4фасонка с прореэью и шпилькой на конце; на фиг.5 - фасонка, вводимая в 15прорезь фасонки, иэображенной нафиг.4; - на фиг.б - плита-основание;на фиг.7сечение В-В на фиг.б; нафиг.8 - црйба с...

Номер патента: 779529

Опубликовано: 15.11.1980

Авторы: Деев, Кондрашов, Коротков, Птичкин, Толстых

МПК: E04B 1/58

Метки: покрытия, пространственного, соединение, стержней, узловое

...швом.Пластина может быть выполнена звездообразной, что позволяет снизить материалоемкость узла, а на контактиру- ф ющих поверхностях стержней и узлового элемента профили взаимного зацепления могут быть выполнены в виде насечки.Прорезь в пластине может бЫть выполнена трапециевидного сечения, а 1 .размещаемая в прорези фасонка - с усечением обушка, что пойоляет упростыть их болтовое соединение.На фиг.1 изображено узловое соединение, в котором фасонка прикреп- ;р Лена к пластине посредством болта; на фиг.2 - то же, но крепление свар нымшвом; на фиг.3 - вид сверху на "фиг.1; на фиг.4 -, вид сверху на фиг,2 с насечкой на контактирукхаих поверхостях узлового элементф на фиг,5 горизонтальный лист с прорезью нод сварку; на фиг.б - то же,...

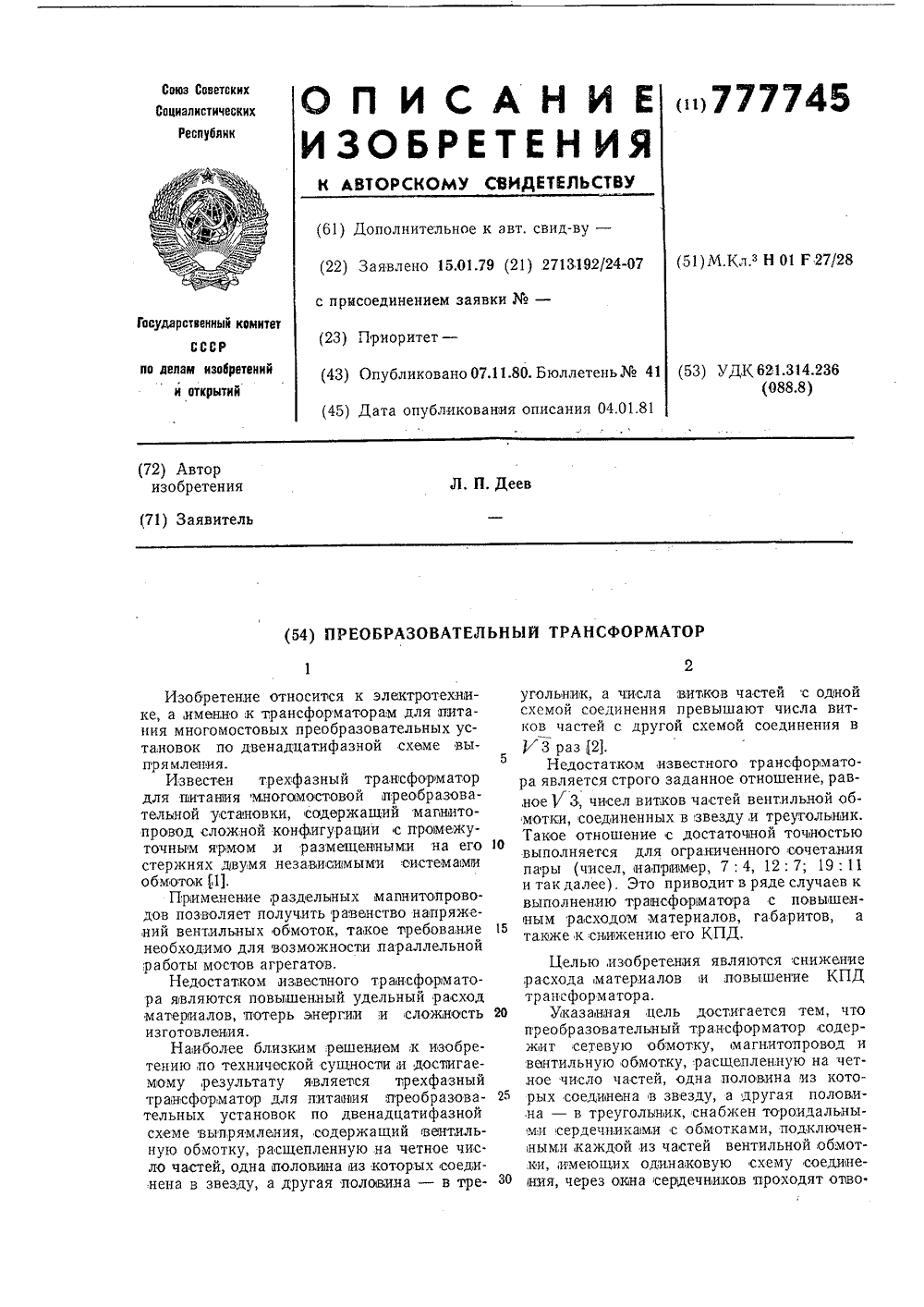

Номер патента: 777745

Опубликовано: 07.11.1980

Автор: Деев

МПК: H01F 27/28

Метки: преобразовательный, трансформатор

...где 5/3а2.На чертеже представлена одна фаза лреобразовательното трансформатора.Трехфазный преобразовательный трансформатор 1 содержит вентильную обмотку, расщепленную на четыре части. При этом часпи 2 и 3 соединены,на трех стержнях магнитопровода в звезду, а часпи 4 и 5 - в треугольник. К каждой,из частей 4,и 5 подключены соответственно автотрансфор маторы б и 7, выполненные в виде тороида, таким образом, что отводы 8 и 9 трансформатора пропущены через тороид и являются,вторичными обмотками автотрансформатор,ов.Из теории расчета трансформаторов известно, что для заданной мощности и вто;ричного напряжения исполнению с минимальной стоимостью материалов и потерь энергии соответствует определенный диаметр магнитопровода и, следовательно,...

Номер патента: 775685

Опубликовано: 30.10.1980

Авторы: Гурович, Деев

МПК: G01N 27/46

Метки: гидроперекисей, количественного, липидов

..."Патент", г.ужгород, ул, Проектная, 4 рение гидроперекисей липидов в метаноле и использование в качестве химического реагента раствора серно- кислого железа, которое добавляют так, чтобы конечная концентрация гидроперекисей липидов в полученной смеси составляла 0,05-0,1 мг/мл с последующим измерением редокспотенциала смеси.П р и м е р 1. 500 г печени гомогейизируют в 30 мл смеси Фолча (хлорофоРм " метанол = 2:1) в течениеО 10 мин, Раствор отфильтровывают и упаривают на роторном испарителе. По разнице веса отгоночной колбы,цо и после упаривания растворителя на аналитических весах определяют навес ку выделенных липидов 30 мг. Липицы растворяют в 60 мл 90-ного метанола.В измерительную ячейку наливают 9 мп 1 мм раствора Гебу 4 в 90-ном...

Номер патента: 775199

Опубликовано: 30.10.1980

Авторы: Деев, Климанов, Мардер, Стронов

МПК: D01G 9/04

Метки: волокнистого, рыхления

...к образующей барабана под углом 15-45 о .На фиг. 1 схематично изобрежено устройство для рыхления волокнистого материала; на фиг. 2 - колок барабана; на фиг. 3 - сечение А-А на Фиг. 1.Устройство содержит установленные в перфорированном кожухе 1 рабочие барабаны 2 и 3 с колками 4, расположенными по винтовой линии, колки 5, закрепленные на внутренней поверхности кожуха, и питатель б с подаютими валками 7.Волокнистый материал, подлежащий обработке, загружается в питатель 6, который транспортирует материал к подающим валкам 7. Подающие валки и оба рабочих барабана 2 и 3 включаются одновременно. При вращении колковые барабаны захватывают волокнистый материал и воздействуют на него сначала колкамн 4, а потом колками 5. Менее плотные...

Номер патента: 771688

Опубликовано: 15.10.1980

Авторы: Бобылев, Деев, Мельников, Набока

МПК: G06G 7/68

Метки: колебаний, моделирования, продольных

...толстых стержней, когда необходимо учитывать эффекты инерции поперечных движений, обусловленных влиянием коэффициента Пуассона, которые с помощью рассмотренного устройства решить нельзя.Наиболее близким по технической сущности является устройство для моделирования продольных колебаний 2, содержащее последовательно соединенные дроссели, узлы соединения которых через соответствующие конденсаторы подключены к общей шине. Для моделирования продольных колебаний стержней с учетом эффекта инерции поперечных движений, обусловленных влиянием коэффициента Пуассона, это устройство также не пригодно.Целью изобретения является расширение класса решаемых задач за счетучета эффекта инерции поперечныхдвижений.Поставленная цель достигается тем,что...

Номер патента: 769583

Опубликовано: 07.10.1980

Авторы: Деев, Прокошев

МПК: G08B 13/26

Метки: сигнализации, тревожной

...Оме:ак 1.112 ийй,есблизки Вй с),иичес(сои си, ВОсти к изГ1 стеи 13)0 51 л 51(.тс 53 с 13 Оист 30 лля тревожцой сигнализации емкостцого тИПа, СОЛЕржащес ГецератОр, ИфферсцИ- альцый трансформатор с погклк)чецыми в плечи псрвичцой обмотки ацтсццами, усилитель, лстсктйр, фильтр и 1 сполитсльцый блок. Вторичцая обмотка рацсформатора черсз рильтр совксщсццый с фазоврашателсх, сослцеца с усилителем 13 скй)3 11 с"1(Г 3, 3 Н,н)че 31311 ( )зо 0.лстстру, с)с.3 ц(пиу (рсс лук сццьй фи,Ьтр Бер.цих ч;)сйг с усилите- . 3 С) 13)С 1051 Ц Ц 3 1 К 3, 13 ЦСИ Ь Ц 31 РЗКИ КОТРГ 351 Н)С 31 Р(СЦцй СЕГ 1 ЕК Гй С 53 дциь 3 с ис 1 лии,л)иыч (50 сйч,"3.Ь ЭТ) Х С ГР 13.Т)3( 3 ЗЕП.Ц 3 Е КОСТИ) 1 1(. 3 1 3 1, 3 3 1.3 ; 3 110 Е 1 1 ( ) ...й1 1(1 1 1 1 1 Т С 1 5 (1 ли...

Номер патента: 764955

Опубликовано: 23.09.1980

Авторы: Деев, Дорофеев, Подсобляев, Ставицкий

МПК: B24B 33/00

Метки: колец, поршневых, хонингования

...Зону обработки, Верхний участок А гильзы 4 имеет диаметр, несколько. превышающий диаметр заготовок колец в их свободном состоянии, а диаметр нижнего участка Б меньше диа-метра заготовок.В нижней части гильзы размещена опорная шайба 5, опирающаяся на подпружиненные фиксаторы б. В оправке 1 размещены кулачки 7, взаимодействующие с подвижным штоКом 8. Гильза 4 установлена в поворотном столе 9.Устройство работает следующим об-. разом.После загрузки пакета колец 2 в верхнюю (А) часть гильзы 4, оправка 1 перемещается вниз и смещает кольца 2 в нижнюю (Б) часть гильзы, где осуществляется их ориентация. Движением Штока 8 обеспечивается зажим колец, Далее подъемом оправки кольца вместе с шайбой 5 вводятся в хон, производится их обработка,...

Номер патента: 750010

Опубликовано: 23.07.1980

Авторы: Буркат, Деев, Измайлов, Птичкин, Резник

МПК: E04C 2/38

Метки: панель, покрытия

...гофром 2 в стенке 3, а ее полки 4 выполнены с верхним Г-образным отгибом 5 и нижним Г-образным отгибом 6. Верхний отгиб 5 полки 4 помещен внутри утеплителя 7, преимущественно пенопласта, в то время как нижний отгиб 6 полки 4 соединен с кромкой 8 периферийной части 1 о внутреннего ограждающего слоя 9, выьюлненного, например, из асбестоцемептного листа. Подкрепляющая связь 10 утеплителя 715 представляет собой гофрированную сетку, например, в виде просечно-вытяжного стального листа.Наружный ограждающий слой 11 из рулоьиого материала прикреплен по контуру панели полосовой прокладкой 12, например 26 липкой полиэтиленовой пленкой.П-образная прокладка 13 примыкает к кромкам 8 периферийной части внутреннего ограждающего слоя 9.Внутренний...

Номер патента: 748757

Опубликовано: 15.07.1980

Авторы: Бейнарович, Деев, Удут, Фадеев

МПК: H02P 5/16

Метки: тиристорным, электроприводом

...элементы 15 и 16 НЕ, логический элемент 17 ИЛИ, сумматоры 18,и 19,Устройство для управления тиристорным электроприводом работает следующим образом.В зависимости от полярности напряжения, снимаемого с усилителя 7 постоянного тока, работают широтно-импульсные модуляторы 3 и 4,которые включают силовые тиристоры силового преобразователя, В двигательном режиме работает только один узел принудительной коммутации, благодаря чему реализуется несимметричный закон коммутации. Например, еслиработает широтно-импульсный модулятор 4, с выхода триггера 8 поступает единица на логический элемент 13 И и на логический элемент 16 НЕ, С выхода элемента 16 НЕ на логический элемент 14 И поступает нуль. Датчик 10 тока и датчик 11 Скорости...

Номер патента: 748188

Опубликовано: 15.07.1980

Авторы: Балакина, Деев, Делюхин, Ставров, Чечко, Шамрий

МПК: G01N 11/08

Метки: вязкопластических, свойств

...и 14, Устройствооснащено датчиком 15 взаимного положения плит и датчиком 16 взаимногоположения пуансона и подвижной плиты, соединенным через реле 17 с сервонентилем 14 основного привода. ДифФеренциатор 18 через реле 19 связанс цепью датчик усилия 10 - регистрирующее устройство 20 и через реле 21 - с сервовентилем 14 основногопривода и с сервовентилем 13 принодавзаимного перемещения пуансона подвижной плиты. Датчик 16 соединен через реле 22 с запоминающими устройствами 23 и 24, Кроме того, в составустройства входят решающее устройство 25 для определения сопротивлениясдвйгу с цепью управления, содержащей дифференциатор 26, усилитель 27и реле 28, и решающее устройство 29для определения коэффициента вяэкост с целью управления,...

Номер патента: 744029

Опубликовано: 30.06.1980

Авторы: Деев, Климанов, Кручан, Мардер

МПК: C11B 1/10

Метки: веществ, выделения, жировых

...слива раствора, Паровая трубка 20 соединяет верхнюю часть цилиндра экст 3 ею 15 го и зо зз 40 45 56 Л ратора 1 с нижней и предназначена для подачи паров растворителя из испарителя 5 на конденсатор 2. Трубки 22, 24 снабжены вентилями 25, 26 соответственно. К трубке 24 подсоединена колба 27. Для укладки пробы шерсти предусмотрена решетка 29 со стойками 30, устанавливаемая на перегородку 7. Корпус 4 снабжен перфорированной перегородкой 31 для размещения на ней фильтра 3, на котором установлена решетка 32.Работа устройства заключается в следующем.К экстрактору 1 подсоединяют испаритель 5. Поршень 8 отводят в крайнее верхнее положение и вынимают крышку 19 из горловины 18. Вентили 25 и 26 в это время закрыты, Через горловину 18 на решетку 29...

Номер патента: 741925

Опубликовано: 25.06.1980

Авторы: Адельфинский, Деев, Чесноков

МПК: B01F 7/10

Метки: смеситель, центробежный

...10 все диски, смесь высыпается на вибролоток 1 1 и отводится из смесителя.Ьигодаря наличию лопастей и рифления на дисках ротора, увеличивается время активного воздействия перемешиваю щего органа на смесь, возрастает транспортирующая способность смесителя иповышается его диспергирующая способность. 20 формула изобретения 1, Центробежный смеситель для сыпучих материалов, содержащий ротор и статор, выполненные в виде дисков, о т л и 25 чающийся тем,что,сцельюинтенсификации перемешивания за счет повышения степени диспергирования и транспортирующей способности смесителя,диски ротора снабжены по .периферии на 30 правляющими лопастями, изонутыми повинтовой линии, й закрепленными на нижней поверхности дисков дугообразнымилопастями, нижняя...

Номер патента: 735848

Опубликовано: 25.05.1980

Авторы: Бобылев, Деев, Мельников, Набока

МПК: F16F 7/10

Метки: виброзащитное

...демпфирования. элементы выполнены в виде мембран 6, краяЦелью изобретения являетСя . увеличение зф- которых закреплены на грузах 2, а центральфективности виброгашения ные части - на соединительных элементах 5.Это достигается тем, что виброзащитное уст- В каждом грузе выполнены дросселирующие ройство снабжено перегородками, имеющими отверстия 7, Цилиндр 1 заполнен рабочей срецентральное отверстие, и соединительными эле-дой и сверху закрыт крьшпсой 8.735848 Филиал ППП "Патент",г, Ужгород, ул, Проектн 3Виброзащнтное устройство установлено наобъекте 9.Устройство работает следующим образом,Вибрация объекта 9 воспринимается первымот объекта грузом 2, подвешенным на мембране 6. Энергия его вибрации частично рассеивается при...

Номер патента: 734497

Опубликовано: 15.05.1980

Авторы: Гутман, Деев, Мальтер, Маурин, Плинер, Пушкин, Рутман, Таксис, Торопов

МПК: F27D 11/02

Метки: высокотемпературная, сопротивления, электропечь

...частей резистивного нагревателя 1 установлены два дополнительных кольцевых электронагревателя 23 и 24. Эти электронагреватели выполнены в виде проволочных платинородиевых спиралей, закрепленных на цилиндрических каркасах 25 и 26 из окиси алюминия, закрытых снаружи керамическими корпусами 27 и 28 из окиси алюминия, которые выполнены в виде колец с фланцами.Вокруг резистивного нагревателя коаксиально расположены три теплоизоляционных экрана 29, 30 и 31 в виде полых круглых цилиндров, центрированных с помошью распорих фигурных колец 32 и 33. Два ближаииНх к нагревателю 1 экрана 29 и 30 и расиорцые кольца 32 и 33 изготовлены из керамики на основе двуокиси циркония, а экран 31 - из окиси алюминия.Вокруг экрана 31 расположен электро-...

Номер патента: 732292

Опубликовано: 05.05.1980

Авторы: Арцис, Глушкова, Деев, Доброхотова, Левантовская, Павлова, Пилюгин, Рябов, Серенков

МПК: C08G 69/20

Метки: полиамидов

...роли лактким образом, по с ическим способом амов, позволяющимспосо(бные перер ческим способом и й авнениюолимеризолучатьбатыватьсяс известным предл полим обход и про дию,с ги ации поли пособ до О, повыш ествл ляет емя сок 5 ч, Рнии ае а иэации ость в сс осу о позв н авленияв одну ственно упще ерми де инертного газа (азот, аргон, гс. -лий) при атмосФерном, повышенном илипониженном давлении, В качестве исходнцх мономеров могут быть использованы лактамы с числом углеродных атомов в цикле от 6 и более, преимущественно от 6 до 12. При этом получаемые полиамиды способны перерабатываться термическими способами (литье,под давлением, прессование) без изменения молекулярной массы и Фиэикомеханических характеристик,Методически полимериэацию...

Номер патента: 731063

Опубликовано: 30.04.1980

Авторы: Башелашвилли, Гладких, Деев, Жуланова, Игнатьев, Карнаухов, Максимова, Мосов, Поликша, Чачин, Чудинов

МПК: F04D 13/06

Метки: агрегат, насосный

...11, Насосный агрегат снабжен принудительной системой смазки подшипников 8, включающей сблокцрованный с основным электродвигателем 1 дополнительный электродвигатель 12 ц соединенный с последним шестеренцый насос 13. Система смазки включает также маслобак 14 со змеевиком 15 охлаждающей жидкости. Маслобак 14 сообщен с входом шестеренного насоса 13, выход которого посредством параллельных подающих трубопроводов 16 связан с кольцевыми камерами 9, 1 амеры 9 выполнены герметцчцымц и сообщены посредством параллельных отводящих трубопроводов 17 с масло- баком 14.Насосный агрегат работает следуюшим образом.При вращении основного электродвигателя 1 врагценпе через муфту 3 передается с его вала 2 на вал 4 рабочего колеса 5, которос перекачивает...

Номер патента: 720447

Опубликовано: 05.03.1980

Авторы: Деев, Прокошев

МПК: G08B 13/26

Метки: емкостного, сигнализации, типа, тревожной

...12, блок 13 дистанционного контроля чувтсвительностии стабилизатор 14 напряжения,В структурную схему анализатора 8частоты (фиг.2) входят два непрерывных Фильтра 15 и 16, реализующих соответственна передаточные функции:Г РЮср) = - И Ф,=,где Т - постоянная времени, р - оператор Лапласа. Фильтры 15 и 16 соеди Онены с двухполупериодными выпрямителями 17 и 18,Устройство для тревожной сигнализации емкостного типа работает следующим образом. Напряжение генератора 1 подводится к измерительной схеме, состоящей иэ дифференциального трансформатора 2, блока 13 дистанционного контроля чувствительности и емкастных антенн3 и 4, Измерительная схема настраивается так, что в исходном состоянии на ее выходе существует сигнал, изменяющийся с частотой...

Номер патента: 713827

Опубликовано: 05.02.1980

Авторы: Деев, Дорофеев, Зуев, Капустин

МПК: B66F 9/06

Метки: древесины, навесное, тракторе, трелевки

...ственного веса трактора проходилачерез середину опорной поверхностигусениц (или базы - при колеснойходовой части).Описанное устройство с тракторомработает следующим образом,Трактор устанавливают параллельно уложенным пачкам деревьев в пределах 1/3 их длины со стороны комлей. 1 руэовые тросы 5 протаскиваютпод пачками деревьев в удобном дляэтого месте (примерно, в 4 метрахот комлей находится след от гусениц тяжелой валочно-пакетирующеймашины, оставшийся от предыдущегопрохода этой машины), Вокруг пачекпри помощи тросов 5 образуются затяжные петли. Тяговую лебедку 6 включаютна наметку,и тросы 5 через грузовыеблоки 4 подтягивают пачки деревьев,которые скользя по рычагам 8 и порГталу 2, перемещаются в поперечнойвертикальной плокости до...

Номер патента: 707836

Опубликовано: 05.01.1980

Авторы: Деев, Кочетков, Кузнецов, Павленко, Поливаев, Трубкин

МПК: B60K 17/32

Метки: колеса, привод, средства, транспортного

...оси 3 колеса и имеющей полость, разделенную на две части 4 и 5 лопастью 6, соединенной с ведушей осью 3, гидроаккумулятор 7, внутри которого установлены упругие элементы 8 и 9, и поршень 10, разделяющий полость гидроаккумулятора на две части 11 и 12, соединенные гидравли чески магистралями 1 в 13 и 14 с полостями 4 и 5. Привод колеса работает следующим образом.При приложении к ведущей оси 3 крутящего момента лопасть воздействует на 15 рабочую жидкость полости 5, которая поступает в полость 12 гидроаккумулятора 7 по магистрали 14, перемещая поршень 1 О влево и сжимая упругий элемент 8. Рабочая жидкость из полости 11 гидроаккумулятора 7 вытесняется по магистрали 13 в полость 4. При обратном движении лопасть 6 воздействует на рабочую...

Номер патента: 701845

Опубликовано: 05.12.1979

Авторы: Деев, Ланцузский, Лисконог, Ханин

МПК: B60L 5/14

Метки: опускания, токоприемника, троллейбуса

...прижат к уц)ру 18 ца "а. к. 1 а сб )е 8 Мс Т а Ц 0 Вл Е Н с 1 11 Л с С 1 ИЦсЯ Э Г Ж 1 (: Ь: . , ОТ- жимаюшая качалк 12 с ) ст(1 овлсцць м ца цей зуочатым сокОрс), сгг втулки 7 УДЕРЖР 1 ваю(Ц 15 .С Цс. С Ц(Г)С ), (Ч; ИС.;) чается самоцрс)изволь)н)е ввсдсп с з бчаго.о1 З сектора в зацеплс(гие с зубчатой рейкой.Задняя часть гягц вы 1лцсц те,)Вски;ической, причем ее 1 ток двух сгс)роц цодпружицен на чертежее цс)казино). 3151 предотвращения с)севогс): ворс-: средней части тяп с устацовлс : с)й 1: цей зуочатои Б рейкойа втулке 7 усга)цтвлсц ццонка 21, под кот 01)у 10 ца тяе вьполси сос)твстстВ,Гс)- щий паз. На заднюю часгь тяги:.; Вдег отбойная пружина 22, црс;и Вч(,1 Ная для исключения встзможцостц случйцых иа 20 пример, при...

Номер патента: 700317

Опубликовано: 30.11.1979

Авторы: Деев, Любченко

МПК: B23P 1/02

Метки: шлифования, электроэрозионного

...от друга, в процессе шлифования это расстояние сохраняется неизменным, т.е. при обработке обеспечивается неизменность взаимного расположения токоподводов.На чертеже изображено предлагаемое устройство Устройство содержит корпус 1, на одном конце которого с помощью зажимного винта 2 крепится брусковый электрод-инструмент 3. На другом конце корпуса 1 через изоляционную втулку 4, шайбу 5 и переходную втулку б устанавливается, с возвратной пружиной 7, подвижной токоподвод 8 к обрабатываемой детали 9. Ток от источника питания подводится к детали 9 при помощи привода 10, к брусковому электроду-инструменту - приводом 11, Корпус устройства крепится700317 Составитель М. Климовскаядактор С,улыбина Техред Л,Алферова Корректс В, ьутя а...

Номер патента: 699090

Опубликовано: 25.11.1979

Авторы: Деев, Дмухайло, Новиков

МПК: E02B 15/02

Метки: водотоках, заторов, льда, образования, предотвращения, разрушения

...Корректор М. Селехман Редактор О, Кузнецова Тираж 777 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб д, 4/5Заказ 7171/30 Филиал ППП Патент". г, Ужгород, ул. Проектная, 4 рах, сбрасываемых с воздушных транспортных средств.Сбрасывание производят по поперечному створу реки на ширине, определяемой конкретными особенностями затора,Формула изобретенияСпособ, разрушения и предотвращения образования заторов льда в водотоках путем механического воздействия на них, о т л и ч а ющ и йс я тем, что, с целью повышения эффективности, в поток вводят водный раствор полиакриламида в количестве 0,5 - 0,8%,Источники информации,принятые во внимание при экспертизе1, Авторское...

Номер патента: 488477

Опубликовано: 15.10.1979

Авторы: Барштейн, Деев, Загорская, Калинина, Куценко, Перцов, Попов, Серенков, Тихомирова

МПК: C08F 18/14

Метки: полимера, сетчатого

...связи аллильной группы, так и за счет раскрытия эфирного кольца (данные ИК спектроскопии) без введения мономеров.Способ позволяет получить сетчатыйполимер с термостойкостью до 250-300 СП р и и е р 1, Полиэфирную смолуподвергают воздействию ф -облученияСо-"1) при мощности дозы 2 10- рад/спри комнатттой температуре, По достттжении поглощенной дозы 510 ряд ряди 7ационную обработку прекращают, Полученный таким образом полимер имеет степент488477 3отверждения 93%. Термостойкость его по термогравиметрическим данным, приведенным в таблице, значительно превышает термостойкость отвержденной полиэфирной смолы ПН, а также олигодиаллилфталата,рму обрете мера 0 ича луче- тойкос 207,5 15 24 елйчина обратимой деации образнагрузке 7,5 кг/см...

Номер патента: 691318

Опубликовано: 15.10.1979

Авторы: Виноградов, Гугнин, Деев, Иванов, Котов, Николаева, Павленко, Харитончик, Чеботарев

МПК: B60K 17/10

Метки: бесступенчатая, гидромеханическая, трансмиссия

...дроссель28; напорнуюмагистраль 29, соединяющую напорные части гидромашин 22и 24 и дросселя 28,магистраль 30,через которую подается рабочая жид-кость от насоса подпитки 10 на входнерегулируемой гидромашины 22, и магистрали 31, 32, 33 и 34, соединяющиегидромашины 22 и 24 и дроссель 28со сливным баком 35. 35При пуске трансмиссии, когда выходной вал 27 имеет максимальный моментсопротивления и не вращается, элементуправления 8 соединяется с полумуф"той 7 и насос подпитки 1 0 подает 40рабочуЮ жидкость под давлением черезмагистраль 30 на вход нерегулируемойгидромашины 22, работающей в этомслучае в качестве гидронасоса. Гидромашина 22 посредством элемента управления 20 в полумуфты 19 подключенав это время к шестерням 14 и 16, которые имеют...

Номер патента: 687202

Опубликовано: 25.09.1979

Авторы: Деев, Измайлов, Нанас, Птичкин

МПК: E04B 1/38

Метки: панелей, соединение, стыковое

...нашельник ди ельн отн единение сже. в изготовлени Наиболее близким технической сушност зультату является с панелей, включающее шельники с трапецие к изобретению и и достигаемому рековое соединение стыкуемы е грани, н идными пазами вдол кромок с женным тнителями,нутреннейов с зубако изет недоость и них упл инты и гребень на в одного из нашельникпод винты 2. Одн ковое соединение име репежньоверхн чатым лазо вестное сть статочнуютеплофизиче надежность, герм ские свойства.3 687202 4гребень 7, выпопненпьй в форме клина 8 пециевиднм пазами вдоль крсмок с упос зубчатьм пазом 9, в который входят женцыми в них уппотнителями, крепежные крепежнье вичт 1 О, пропущенные сквозь винты и гребень на внутренней поверхнос отверстия 11 нащспьника 12,...

Номер патента: 682764

Опубликовано: 30.08.1979

Авторы: Деев, Комков

МПК: G01F 11/00

Метки: дозирования, жидкости

...клапаном. зоб етения На чертеже представлено о устройство, содержащее емкость и выходной патрубки 2, 3, кон пан 4, направляющую 5, клапан чатель 7, воздуходелитель 8. исываемое 1, входной уаный кла б, переклюозирования жидкости отличающееся ышения точности допатрубок снабжен коПо основному автно устройство длящее емкость с ревходной и выходнойрекрывающий подачВ этом устройстве впроисходит подсифорез клапан в емкостьдозирования. 0 извест- содержаобъемом, апан, пеемкость. ирования кости че Оточность тво работает следующим образом.При соединении входного патрубка 2 через переключатель 7 с атмосферой открывается клапан б и происходит заполнение емкости 1 жидкостью. При подаче воздуха клапан б закрывается, и жидкость выдавливается через...

Номер патента: 679653

Опубликовано: 15.08.1979

Авторы: Деев, Климанов, Ковтун, Мардер

МПК: D01B 3/06

Метки: волокнистого, мойки

...диска 5, и крышку б с иглами 7, подпружиненными пружинами 8 посредством диска 9.Крышка б выполнена полой к имеет отверстия 10 в зоне расположения игл для образования струй моющего раствора. Кроме того, она снабжена пружиной 11 и выполнена с воэможностью 3 позиционного перемещения вдоль оси емкости: загрузка и выгрузка волокнистого материала; рыхление и физическое воздействие струи моющего раствора; отжим.Иглы крышки и днища имеют воэможность встречного и относительного поворота вокруг оси емкости 1.В позиции фзагрузка-выгрузка на днище 2 емкости 1 загружается волокнистый материал, после чего крышка б перемещается в поэицик рыхление и физическое воздействие струй моющего раствора , при которой иглы 3 и 7 под действием пружин 4 и 8...

Номер патента: 678155

Опубликовано: 05.08.1979

Авторы: Деев, Попов, Резник, Файбишенко

МПК: E04B 1/58

Метки: каркаса, пространственного, соединение, стержней, трубчатых, узловое

...одновременного выполнения мбйтажниками йескольких операцийподдерживания стержней и узлового элемента на весу, центрирования и завинчивания крепежных болтов .Цель изобретения - упрощение и 5 снижение трудоемкости монтажа. Поставленная цель достигается тем,что в узловом соединении трубчатыхстержней пространственного каркаса, 10включающем крепежные болты с поводковыми гайками, уэловой элемент с нарезными отверстИями, дисковые вкладышис отверстиями в торцах стержней и сприкрепленными к йим колпаками, охватыющими головки пропущенных черезотверстия .болтов, каждый колпак снаб" жен цилиндрической пружйной; жесткоприкрепленной одним концом ко дйуколпака и свободно упирающейся дру-20, гим в головку болта, а входная частькаждого...

Номер патента: 676703

Опубликовано: 30.07.1979

Авторы: Деев, Каплан, Нанас, Резник

МПК: E04B 1/58

Метки: строительный, элемент

...и снижение металлоемкости.Поставленная цель достигается тем, что в строительном элементе, включающем стержень круглого сечения, прикрепленный к торцу стержня диск с осевым отверстием под крепежный болт с поводковой гайкой, жестко закрепленный на диске, охватывающий головку болта колпак, стержень выполнен из железобетона, продольная рабочая арматура которого жестко прикреплена к стенке колпака по его периметру, при этом диаметр диска превышает диаметр колпака на две толщины защитного слоя арматуры.На фиг. 1 изображенстроительный элемент с местими, общий вид; на фиг. 2 -на фиг. 1.Строительный элемент состоит из железобетонного стержня 1 с концевыми закладными деталями в виде цилиндрического колпака 2, к которому жестко прикреплен диск...
