Чайкин

Номер патента: 1240578

Опубликовано: 30.06.1986

Авторы: Ефремов, Кудрявцев, Медведев, Ротт, Чайкин

МПК: B25J 15/00

Метки: манипулятора, схват

...пластинка, вид сверху; на фиг,5 - сечение А - А на фиг.4; на фиг.6 - сечение Б - Б на фиг.4.Схват манипулятора состоит. из корпуса 1, на отклоняющие поверхности В которого опираются пальцы, состоящие из звеньев 2, выполненных в виде тел вращения с пропущенными сквозь них гибкими тросами 3, которые закреплены одним концом на конечном звене 4, а другим концом соединены с приводом 5.Между звеньями пальцев, а также корпусом и звеньями расположены упругие чаше- образные пластинки 6 с отогнутыми лепестками 7 - 9, Причем лепестки 7 и 8 имеют крючкообразные концы, направленные в разные стороны, для облегчения сцепления пальцев между собой, а лепестки 9 служат для улучшения сцепления с материалом детали 10. В недеформированном состоянии...

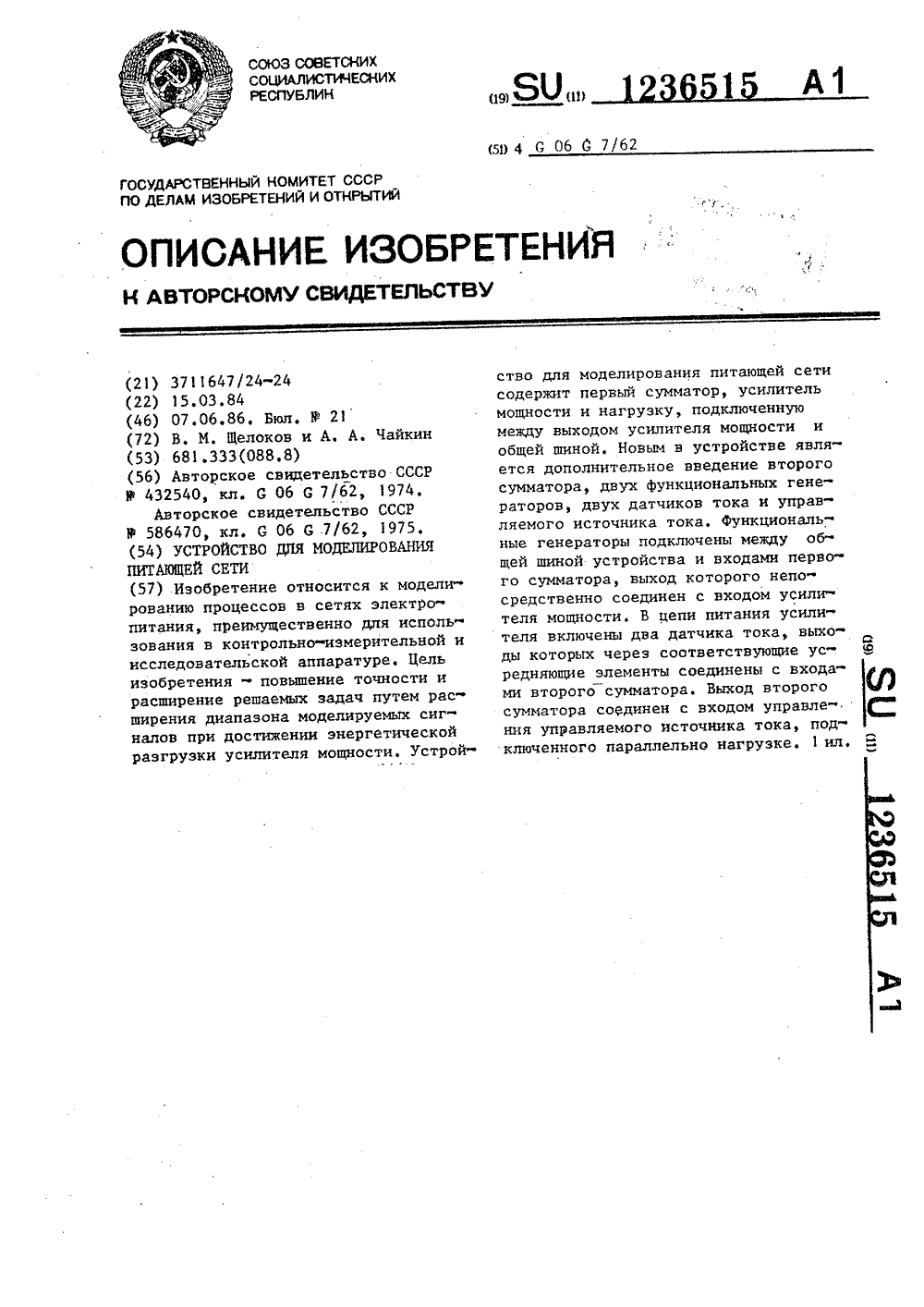

Номер патента: 1236515

Опубликовано: 07.06.1986

Авторы: Чайкин, Щелоков

МПК: G06G 7/62

Метки: моделирования, питающей, сети

...работает следующим образом. 25На вход 1 подается основное на пряжение питающей сети, которое со держит в себе постоянную составляющую, а на вход 2 периодические со ставляющие помехи, После прохождения первого сумматора 3, просуммировав ный сигнал поступает на вход усилителя 4 мощности, где усиливается. Выходной сигнал усилителя мощности прикладывается к узлу 7 нагрузки.35При формировании выходного сигнала усилитель 4 мощности потребляет соответствующие токи по цепям питания, из которых формируются выходные сигналы датчиков 5 и б тока, Их выходные сигналы (21 и 32) усредняются и складываются (с учетом знака соответствующего тока) вторым сумматором 1 О. Выходной сигнал этого сумматора 45 регулирует величину выходного тока управляемого...

Номер патента: 1054938

Опубликовано: 07.06.1986

Авторы: Зепалов, Коробов, Федоров, Чайкин

МПК: A01G 23/08, B27L 1/00

Метки: лесозаготовительной, сортировочное

...конструкция весьма металлоемка, так как и накопители и сбрасыватели смонтированы консольно каждый на своей оси. К тому же один иэ накопителей, снабжен еще дополнительным приводом для обеспечения транспортного габарита машины в целом.55Цель изобретения - упрощение конструкции и снижение энергоемкости. Поставленная цель достигается тем, что оси поворота сбрасывателя и накопителя совмещены и расположены между продольной осью технологическо го оборудования и емкостью накопителя, а привод сбрасьвателя соединен с накопителем.На фиг. 1 изображена часть лесозаготовительной машины с технологическим оборудованием и сортировочным устройством (вид сверху), на фиг. 2 - то же, вид сзади с опущенным сбрасывателем, на фиг. 3 - то же, вид сзади с...

Номер патента: 1234949

Опубликовано: 30.05.1986

Авторы: Левашов, Чайкин

МПК: H03F 3/26

Метки: каскад, усилительный

...с) и Р Я Ж С Н И С, ОТ Г 1 И 1 Н ОС ОТ Н Л Я 13 3 - 3 Я испол ной симметрии х) ы, Обус ".овлс,ной техн олсн 1 с кп и разбросом параметров элс- МСТГ)НП К 0,11 к В Х 0М(1 Л ИТ(Х НПОП) КДС КЯДЯ ГОКО 3 И 13, ГО бс, ГНН(НЧ"спс 1 Б.1 ИБЯСТС 51 ПР 3 1 ХО.(33(.,(О, 0 .1, (1 11, 5 13 РДБНО 1 т ку мс п(сн 3. 13 Бдсн)3 с носнциомст)я нд РезисГс)Рс(х( 18 ноБО,(51 ст ско)1 пенсиРО- вать входной гок смсцсния путем изменения величины к(опснирующсго тока х 1, разностного между токами плеч потенциометра.Стс(01 Л(ЗЯЦП 5 НД(с 1 ЬНОГС) ТОКс 3 чС 1351 И- ТЕГП 1 ОГО Кс 1 СКД,(Д ООССПЕЧИВЯ(ТСЯ РЯВНЫМН Рс)СЧСТ 1 ПМи ТОКД " П ИСТО 1 Н 333(013 ТОКОВОГО (.МЕ- н.ни. Р 51 И 11 нд Гик тОКОБ Опр(дс,1 я(тся (Гни.н, н:3(. м н;пр 53 жсния истОпнкд 8 (14 Нс 1 ПРЯЖ(Н И 5...

Номер патента: 1230742

Опубликовано: 15.05.1986

Авторы: Даниленко, Московка, Сабыбин, Хабоша, Чайкин, Шинский

МПК: B22C 15/26

Метки: литейных, стержней, форм

...узлов устройства обеспечивают поочередное наполнение рабочего объема формовочной смесью и выброс ее. в видепакета в заполняемый объем, достигая существенного увеличения производительностиПолость 6 смешивания сухой и жидкой составляющих формовочной смеси соединена с 25трубопроводом 7, на внутренней поверхности которого выполнены спиралевидные споперечным сечением по форме трапецииканалы, )4 с перпендикулярно установленнойоси подачи смеси форсункой 8 впрыскивания жидкого связующего. 30 Устройство работает следующим образом.В полость 6 камеры-смесителя 4 через трубопровод 7 подают поток сухой формовочной массы состава; кварцевый песок, феррохромовый шлак и молотый уголь или З 5 древесный пек, а через форсунку. 8 впрыскивают...

Номер патента: 1227579

Опубликовано: 30.04.1986

Авторы: Гросман, Поляков, Сташук, Усков, Чайкин

МПК: B65H 54/12, B65H 54/30

Метки: катушку, намотки, неподвижную, нити

...в подшипниках 17 и 18 вокруг оси 00 с различными частотами. Вместе с полым валом 11 Врапшктся жестко связанные с ним обойма 3 и трубка 4. Обойма 3, Врацаясь, воздейст 5 "0 20 25 Зс 35 40 45 50 55 Вх ет стецксми прос 3.Й 1 с, 11 Нс , ,и ге 1 и 5 и 6 которые также, олучаю; Вра пение Вокруг оси 00. При этом сухари 8, пмекцш возможность проворачивания вскрх: и, скользят по пазам 9, совершая вчсст, с цитеводителями 5 и 6 движение в прссрспстве по винтообразным линиям и сдцВ 1 смсццо перемещаясь вдоль прорезей Врап,к цсйся обоймы 3. Направле 1 ия зцкс ция нитеводителей 5 и 6, расположс цць 1; , одной диаметральной плоскости, совпал;ют. Нить 21, поступающая в намотку, проходит черсз дополнительные ците:юситсги 6 в нитепроводцики 19,...

Номер патента: 1222407

Опубликовано: 07.04.1986

Авторы: Ищук, Печеный, Риффель, Чайкин

МПК: B22D 15/00

Метки: металлический, стержень

...образом, что может совершать поворот от вертикальной оси к центру стержня.Сухарь 5 подрыва широкого клина 3 выполнен со скосами от горизонтальной оси вверх на внутренней поверхности бурта и от оси вниз на наружной поверхности под.углом наклона паза д, что позволяет сухарю скользить по пазу 10. Кронштейн 12 крепится жестко на плите механизма извлечения широких клиньев.Сборка стержня в металлической форме происходит следующим образом.Широкие клинья 3 опускаются на свои рабочие места, отпуская при этом узкие клинья 2, которые под действием собственного веса переме 10 15 20 25 30 35 40 45 50 55 щаются в нижнее положенйе относительно центрального клина 1. Опускаетсяцентральный клин 1 вместе с узкимиклиньями 2, которые, дойдя до...

Номер патента: 1215862

Опубликовано: 07.03.1986

Авторы: Котлярский, Печеный, Старжинский, Чайкин

МПК: B22D 27/04

Метки: металлических, охлаждения, форм

...околоэвуковой скоростью потока газовой струи, что приводит к интенсивному эатвердеванию отливки, так как резкое увеличение скорости газа сапровождается его интенсивным охлаждением, Между зонами и внутри зон интенсивность охлаждения различная. Чем массивнее узел отливки и чем дальше он от прибыли, тем интенсивнее охлаждение. Отработавший газ удаляют при помощи системы вакуумирования. В период охлаждения отливки гаэпосле прохождения сопла Лаваля подают в зазор между эакристаллиэовавшейся отливкой и стенкой металлической формы через гаэопроницаемые вставки 2. За счет увеличения теплоотдающей поверхности и непосредственного омывания отливки газом интенсивность охлаждения поддерживает О ся на требуемом уровне.П р и м е р. Отливают...

Номер патента: 1215860

Опубликовано: 07.03.1986

Авторы: Ищук, Печеный, Сабыбин, Чайкин

МПК: B22D 15/02, B22D 19/00

Метки: вставкой, износостойкой, литейная, поршней, форма

...полочки 10 центрируютиэносостойкую вставку 4 относительного полого армирующего стержня 3,поэтому их габаритный размер равенвнутреннему диаметру вставки 4. Горизонтальные полочки 11 служат дляудерживания износостойкой вставки4, поэтому их габаритный размер должен быть больше внутреннего диаметравставки 4, но меньше наружного, чтобы при механической обработке и впроцессе эксплуатации отливки онине вскрылись.5 О 15 20 25 30 35 40 45 50 55 Перед отливкой поршня износостойкая вставка 4 укладывается на фиксирующие лапки 9 армирующего стержня 3 таким образом, что вертикальные полочки 10 совмещают ее ось с осью армирующего стержня, а горйзонтальные полочки 11 выставляют на требуемую в отливке высоту относительно армирующего...

Номер патента: 1211041

Опубликовано: 15.02.1986

Авторы: Бражников, Коробов, Семенов, Чайкин

МПК: A01G 23/08, B27L 1/00

Метки: лесозаготовительная

...состоит из самоходного шасси 1 (трактора), в передней части которого смонтирован кронштейн 2, на котором посредством осей 3 (фиг. 2) закреплена рама 4 с ограничителями поворота 5. На раме 4 смонтированы сучкорезцая головка 6 и протаскиваюшее устройство 7 вальцового типа. В средней части машины смонтирован загрузочный манипулятор, состоящий из захва. та 8, рукояти 9, стрелы 1 О, поворотной колонны 11 и основания 12. На последнем закреплена стойка 13, ца которой поворотно смонти рован приемный механизм 14, второй конец которого соединен с гидроцилиндром 15 изменения угла наклона. Один борт приемного механизма 4 (фиг. 3) выполнен в виде ши. та и расположен под у;лом к продольной оси сучкорезно-цротаскив,:,ющего устройства и...

Номер патента: 1211040

Опубликовано: 15.02.1986

Авторы: Аболь, Ермольев, Коробов, Самодов, Чайкин

МПК: B27L 1/00

Метки: деревьев, обрезки, поваленных, сучьев

...ножей 7, 8, заднего неподвижного ножа 9, переднего неподвижного ножа10 и ножа 11 для откусывания вершин.С целью предотвращения перекоса в вертикальной плоскости в процессе продольного перемешения ствола и, следовательно,исключения зарезания ножей, а также обеспечения лучшего центрирования захватносучкорезного органа 4 относительно стволазадний нож 9 и передний 10 выполненыседлообразными и удалены в осевом направлении относительно боковых ножей 7 и 8соответственно назад и вперед, Боковые ножи 7, 8 и 11 снабжены приводами поворота (не показаны),Протаскивающий механизм 5 включаетв себя тяговые вальцы 12, 13. Валец 12установлен неподвижно, а валец 13 - наповоротном рычаге 14. Вальцы 12, 13 снабжены приводами (не показаны), а...

Номер патента: 1202024

Опубликовано: 30.12.1985

Авторы: Левашов, Чайкин

МПК: H03F 3/45

Метки: источник

...катушка индуктивности.Заказ 8104/59 Тираж 871 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 4Изобретение относится к технике обработки электрических сигналов и может быть использовано в качестве источника тока в устройствах различного назначения, в частности в малошумящих усилителях телевизионных сигналов и предварительных усилителях низкой частоты.Цель изобретения - снижение уровня шумового тока.На чертеже представлена электрическая принципиальная схема генератора тока.Генератор тока содержит полевой транзистор 1, катушку 2 индуктивности и резистор 3.Генератор тока работает следующим образом. 1В статистическом...

Номер патента: 1194682

Опубликовано: 30.11.1985

Авторы: Коробов, Панев, Пятов, Семенов, Чайкин

МПК: B27L 1/00

Метки: захватно-сучкорезное

...между собой зубчатыми секторами8, С рычагом 5 жестко связан рычаг 9,шарнирно соединенный с гидроцилиндром 10, На оси 11 закреплен рычаг 12,на котором с помощью оси 13 закреплен верхний нож 14. Рычаги 4 и 12соединены тягой 15 посредством осей16 и 17. На фиг. 2 изображен вариант подпружиненной тяги 15, состоящейиз соединенных между собой стаканов18 и 19, проушины с упором 20 и пружины 21. Такая конструкция тяги 15способствует сохранению качества обрезки сучьев на некруглых и кривыхучастках ствола. Так, если нож 14встретит наплыв, то он будет стремиться приподняться. Его движениепередается проушине с упором 20,которая несколько передвинется вверх,при этом еще больше сжав пружину 21,После прохождения наплыва пружинавернет проушину с упором...

Номер патента: 1189565

Опубликовано: 07.11.1985

Авторы: Ищук, Князев, Московка, Навроцкий, Чайкин, Шинский

МПК: B22C 7/02

Метки: вакуумно-пленочной, модель, формовки

...заглушки 5. Наполнителем являются гранулыпенополистирола, поэтому оставшиеся после удаления наполнителя гранулы пенополистирола газиФицируют впроцессе заливки металлом, значительно уменьшая брак по засорам и неметаллическим включениям, Таким образам, путем использования при Формовке модели, заполняемой грануламигазифицируемого материала, достигается повышение качества отливок.Предельные значения гранул пенополистирола выбраны из условий па 55лучения качественной модели и ее оптимальной массы. Нецелесообразно использовать пенополистирол Фракциименее 0,4 мм иэ-за высокой объемноймассы получаемой модели. В случае.применения пенополистирола Фракцииболее 2,5 мм получают низкое качество поверхности отливки, так как гранулы не...

Номер патента: 1184678

Опубликовано: 15.10.1985

Авторы: Коробов, Самодов, Семенов, Чайкин

МПК: B27G 1/00, B27L 1/00

Метки: срезания, сучьев

...контура ),Устройство для срезания сучьев содержит корпус 1 (фиг.1, на фиг.2 не показан ). Сквозь втулку 2, которая закреплена в корпусе 1, проходит направляющая 3. На нижнем конце направляющей 3 закреплен центральный рычаг 4, а на нем - криволинейный нож 5. В корпусе 1 закреплены оси 6, на втулках 7 ко-. торых жестко закреплены боковые двуппечие рычаги 8, а на них - криволинейные ножи 9. На верхнем конце направляющей 3 жестко закреплена поперечина 10, концы которой шарнирно соединены с тягами 11, которые в свою очередь шарнирно соединены с двуплечими рычагами 8. На втулках 7 также жестко смонтированы зубчатые секторы 12, имеющие зацепление между собой. Один из секторов 12 шарнир но соединен с гидроцилиндром 13, второй конец которого...

Номер патента: 1183364

Опубликовано: 07.10.1985

Авторы: Аболь, Коробов, Самодов, Чайкин

МПК: B27L 1/00

Метки: лесозаготовительная

...протаскивающего устройства, а центральный нож подпружинен относительно рамы,Кроме того, лесозаготовительная машина снабжена дополнительным центральным ножом, который подпружинен относительно рамы и установлен по другую сторону протаскиваю щего устройства относительно основного центрального ножа. При этом машина снабжена установленной сбоку самоходного шасси поддерживающей консольной балкой.На фиг. 1 изображена лесозаготовительная машина, общий вид; на фиг, 2 - гусеничное протаскивающее и захватно-сучкорезные устройства, вид сбоку; на фиг. 3 - то же, вид спереди; на фиг, 4 - технологическая схема работы лесозаготовительной машины.Машина содержит самоходное шасси 1 с манипулятором 2, на стреле которого с помощью шарнирного устройства 3...

Номер патента: 1178587

Опубликовано: 15.09.1985

Авторы: Ефремов, Медведев, Чайкин

МПК: B25J 15/00

Метки: манипулятора, очувствленный, схват

...снижает его функциональные возможности.Цель изобретения - расширение функциональных возможностей схвата.Поставленная цель достигается тем, что очувствленный схват манипулятора снабжен блоком сравнения, а одна из губок выполнена переменной жесткости по длине канала, при этом выходы фотоприемников каждой губки подключены к блоку сравнения.На чертеже схематически изображен схват, общий вид. Схват содержит пальцы 1 и 2 с закрепленными на них губками 3 и 4 из эластичного материала, в которых выполнены полые каналы 5 и 6 соответственно, расположенные параллельно рабочей поверхности губок, Одна из губок, например 3, выполнена с переменной по длине канала жесткостью, а другая - 4 с постоянной. Напротив концов обоих каналов расположены с одной...

Номер патента: 1173475

Опубликовано: 15.08.1985

Авторы: Алексеев, Жернаков, Соколов, Чайкин

МПК: H02H 3/08

Метки: загруженности, индикации, переменного, сети, фаз

...клемм4, находящихся в торцах из изоляционного материала 2 корпуса 1, устройство для индикации загруженности фаз сети переменного тока включают по - ледовательно между питающим узлом напряжения и линией с нагрузкой. Под действием проходящего к нагрузке тока токовые шины 3 нагреваются и вызывают тепловой отклик на термотропных жидкокристаллических датчиках 5, находящихся на этих шинах в тепловом контакте с ними, При одинаковой загруженности всех фаз цветотепловой отклик термотропных жидкокристаллических датчиков на каждой из токовых шин 3 также одинаков, что и регистрируется визуально на лицевой панели 7 через один иэ рядов смотровых окон 6. Так как термотропные жидкокристашические датчики 5 дают цветовой отклик в определенном...

Номер патента: 1163052

Опубликовано: 23.06.1985

Автор: Чайкин

МПК: F04F 10/00

Метки: жидкости, переливания

...ную гайку снабжают уплотнительнымикольцами, что снижает надежностьи усложняет изготовление конструкции, а во время эксплуатации вызывает необходимость замены уплотнительных колец.25Цель - повышение надежности путем обеспечения возможности компенсации износа поршня и удобства приобслуживании.Поставленная цель достигаетсятем, что в устройстве для переливания жидкости, содержащем цилиндр,полый поршень и накидную гайку суплотнением, полый поршень выполнен эластичным с конусным хвостовиком и снабжен полой резьбовой конусной втулкой, а уплотнение накидкой гайки имеет в сечении формуполусферы, взаимодействующей с конусным хвостовиком. 40На чертеже представлено устройство для переливания жидкости.Устройство содержит цилиндр 1,полый поршень...

Номер патента: 1158282

Опубликовано: 30.05.1985

Авторы: Ищук, Московка, Погорелов, Чайкин, Шинский

МПК: B22C 25/00

Метки: вакуумированием, изготовленных, линия, непрерывная, процессу, транспортировки, форм

...подсоединения выполнены в виде подсоединенных к системе вакуумирования наконечников и захватов, установленных на ресиверах.На фиг. 1 и 2 показаны схемы основного транспортного потока изготовляемых по Ч -процессу форм методом вакуумной формовки, вид в плане; на фиг. 3 - узел быстросъемного сое-: динения вакуум-провода с ресивером на движущейся тележке конвейера,На конвейере 1 в каждой зоне из партии размещенных на тележках 2 по 10-12 форм 3 установлены на отдельных тележках ресинеры 4, к которым постоянно подключены полости вакуумируемых форм посредством вакуум- проводов 5. Вдоль ветвей транспортера слева и справа на позициях 6 заливки и позициях передачи и выбивки форм установлены направляющие 8, на каждой иэ которых находится плита 9 на...

Номер патента: 1140719

Опубликовано: 23.02.1985

Авторы: Абель, Горбачев, Коробов, Федоров, Чайкин

МПК: A01G 23/08

Метки: лесосек, разработки

...углу их укладки 15 20 25 30 35 40 45 при валке, с формированием пачки хлыстовв конике, а также трелевке хлыстов по волокам к лесовозному усу, укладку деревьевпри их валке на каждой последующей лентеосуществляют одноименными торцами награницу волока предыдущей ленты,. а припротаскивании деревьев их поддерживаюткоником, который разворачивают относительно поперечной оси шасси на угол укладкидеревьев при валке.Причем укладку деревьев осуществляютс формированием пачек.На фиг, 1 представлена схема работысогласно предлагаемому способу валочнопакетирующей машины; на фиг. 2 - то же,сучкорезно-пакетирующей машины при работе с вершины; на фиг. 3 - то же, трелевочной машины; на фиг. 4 - то же, сучкорезно-пакетирующей машины при работес...

Номер патента: 1138315

Опубликовано: 07.02.1985

Авторы: Кудрявцев, Медведев, Медведева, Чайкин

МПК: B25J 15/00

Метки: схват, цилиндрических

...подпружиненные призматические элементы, причем последние 15выполнены из материала, имеющегоменьший коэффициент трения с материалом детали, чем коэффициент тренияматериала губок. Подпружиненныепризматические элементы выполняют 20функцию предварительного центрирования детали Г 11,Недостатком этого устройства являются большие габариты схвата вследствие необходимости размещения в призматических губках направляющих дляподпружиненных элементов.Цель изобретения - упрощение кон,струкции и уменьшение габаритов схвата. 30Указанная цель достигается тем,что в схвате для цилиндрических деталей, содержащем зажимной механизм ипальцы с призматическими губками, вкоторых установлены элементы предва 35рительного центрирования, рабочие по-верхности...

Номер патента: 1138314

Опубликовано: 07.02.1985

Авторы: Ефремов, Кудрявцев, Медведев, Ротт, Чайкин

МПК: B25J 15/00

Метки: схват

...к машиностроению, а именно к захватным устройствам манипуляторов.Известен схват, содержащий пальцыс приводом их сведения.и губки 11.Недостатком известного схватаявляются ограниченные технологические возможности в связи с невозмож,ностью работы.в ограниченном пространстве. 1 ОЦель изобретения - расширение технологических возможностей.Цель достигается тем, что в схвате, содержащем пальцы с приводом их:размещенных попарно на каждом пальце с возможностью поворота, при этом,иа каждом пальце выполнены скосы,являющиеся ограничителями поворота 20рычагов,На фиг, 1 схематически изображенсхват в момент введения .его. в ограниченное пространство; на фиг 2 -,схвата детали. Схват содержит механизмсведения и пальцы 2, имеющие скосы. 3. Впальцах...

Номер патента: 1132858

Опубликовано: 07.01.1985

Авторы: Коробов, Семенов, Федоров, Чайкин

МПК: A01G 23/08

Метки: лесозаготовительная

...положении; на фиг. 3 узел 1 на фиг. 1.Машина состоит из самоходного шасси 1, в передней части которого смонтирован кронштейн 2, на котором установлена поворотно рама 3. На последней смонтирован сучкорезно-протаскивающий механизм, со 5 10 15 20 25 30 35 40 стоящий из сучкорезной головки 4 и протаскиваюшего устройства 5. Машина включает сучкорезную трехножевую головку с одним неподвижным и лвумя боковыми подвижными ножами силового резания, а также протаскивающее устройство вальцевого типа. В средней части машины смонтирован загрузочный манипулятор, состоящий из захвата 6, рукоятки 7, стрелы 8, поворотной колонны 9 и основания 10. На последнем закреплена стойка 11, на которой поворотко смонтировано приемное устройство 12, второй конец...

Номер патента: 1130720

Опубликовано: 23.12.1984

Авторы: Ботвинский, Бурштейн, Гладуш, Дмитриев, Земляной, Марьянчик, Матухно, Чайкин, Черкас, Штейнберг

МПК: F27B 3/26

Метки: мартеновской, печи, регенератор

...в теплообмене насадки, а ячейка насадки увеличена. Но в ходе интенсивной продувки ванны кислородоми не требуется нагревать воздух доболее высокой температуры, так какв,этот период плавки выделяется изванны большое количество горячей(имеющей температуру жидкой ванны)окиси углерода, при горении которойв нагретом до 1000 - 1100 С воздухекалориметрическая температура факела достигает 3000-3100 С. Это примерно на 500 С выше калориметрическойтемпературы факела при горении топлива в нагретом до 1000 ОС воздуха.Такое повышен".е температуры факелав период продувки нежелательно, таккак приводи к перегреву и оплавле -нию кладки стен.и свода рабочегопространства. Таким образом, снижение температуры воздуха в период интенсивной продувки...

Номер патента: 1108508

Опубликовано: 15.08.1984

Автор: Чайкин

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...формирователи 14-16 токов,КОП) транзисторы. Устройство работо- шины 17 и 18 питания.50способно лишь при использовании полевых транзисторов с - -переходом.Цель изобретения - повышениеточности путем компенсации погрешности коммутации при использованиилюбых полевых транзисторов в качестве,коммутирующих ключей.Поставленная цель достигается тем,что в аналоговое запоминающее устроймость от входного напряжения, поскольку вне области нелинейной зависимости емкости постоянны,Компенсация погрешности коммутации осуществляется следующим образом. Входной импеданс формирователя 14 тока относительно шины 12 нулевого потенциала нулевой. После размыкания ключа 4 падение напряжения на пассивном элементе 8 за счет протекания по нему суммарного тока...

Номер патента: 1105257

Опубликовано: 30.07.1984

Авторы: Виноградов, Захаровский, Калинин, Кацнельсон, Коростелина, Мурзин, Серебриер, Серман, Чайкин

МПК: B21B 39/14

Метки: группы, непрерывной, петлеобразователь, прокатного, стана

...и вновьстановится направляющим и готов для 45приема следующего проката 12 ,Недостатком известной конструкцииявляется снижение производительностистана из-за большой паузы между отдель-,ными прутками проката. Пауза определя ется временем прохождения задним концом предыдущего проката общей длиныраскрывающегося желоба, поскольку вэтот период желоб раскрыт и в негонельзя задать последующий прокат. 55Цель изобретения - уменьшение ритма прокатки.Поставленная цель достигаетсятем, что в известном петлеобраэователе непрерывной группы прокатногостана, содержащем двухстворчатыйжелоб с заходным конусом, установленный в межклетевом промежутке на водоохлаждающей трубе, желоб выполнен по меньшей мере из двух секций,.а заходной конус выполнен на каждой...

Номер патента: 1100527

Опубликовано: 30.06.1984

Авторы: Голодаева, Крупнова, Чайкин

МПК: G01N 1/32

Метки: золота, опробования, реактив, сплавов

...( = 1,3721,405 г/см ), соляную3( = 1,174-1,188 г/см )и серную ( = 1,8301,832 г/см кислоты 0,9-33,90,2-9,4 Бихромат калия Двухлористая медь 0,2-28,3 Вода дистиллированная Остальное Бихромат калия является сильным окислителем и в сочетании с двуххло" ристой медью позволяет получить стабильную окислительно-восстановительную систему, активность которой возрастает в присутствии кислоты или смеси кислот - серной, соляной, азот. ной.При нанесении реактива на сплав золота происходит окислительно-восстановительная реакция, катализируемая компонентами сплава. В результате реакции образуются окрашенные соединения. Интенсивность окрашивания является критерием содержания золота в испытуемом сплаве.Широкие пределы содержания реаген. тов в...

Номер патента: 1083049

Опубликовано: 30.03.1984

Авторы: Агарышев, Марьянчик, Мухаметзянов, Привалов, Радюкевич, Снегирев, Чайкин, Чернушкин, Шапошников, Штейнберг

МПК: F27B 3/26

Метки: мартеновской, печи, регенератор

...опыт работы марте. новских печей с интенсивной продувкой кислородом, чрезмерное количест-во выделяющегося тепла приводит кперегреву огнеупорной кладки в период продувки (свыше 1700 - 1750 С) и,как следствие, к снижению стойкостипечи в 1,3 - 1,5 раза.Цель изобретения - снижение расхода топлива и повьппение стойкостифутеровки печи.Поставленная цель достигается темУчто регенератор мартеновской печиснабжен воздухопроводом с устанонленными на нем отсечными клапанами,который соединяет дутьевой вентилятор с отводными боронами.Воздух, предназначенный для дожигания окиси углерода и горения топлива, в период интенсивной продувкиванны печи кислородом подается повоздуховоду н отводной боров и поступает в рабочее пространство через незаполненную...

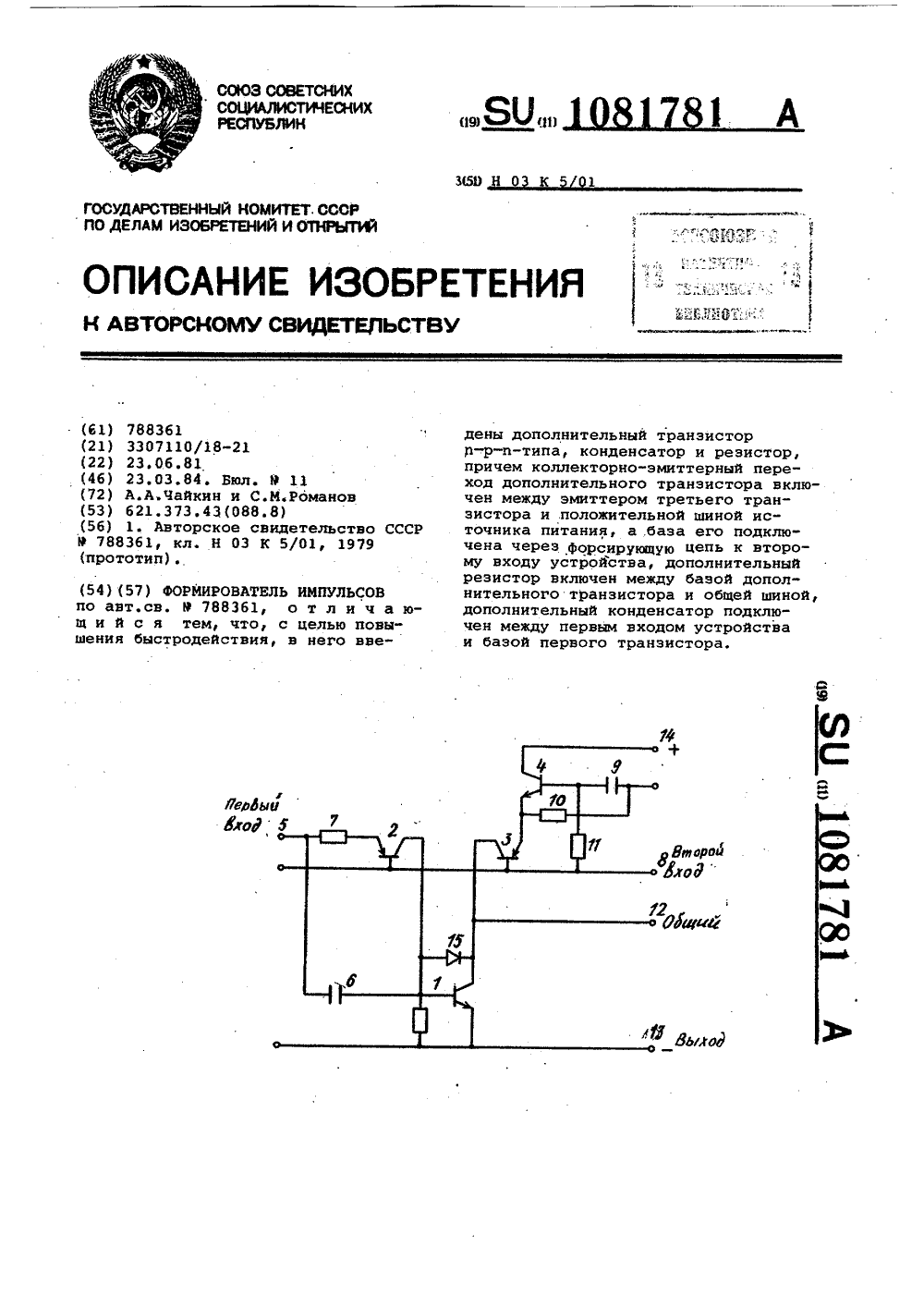

Номер патента: 1081781

Опубликовано: 23.03.1984

Авторы: Романов, Чайкин

МПК: H03K 5/01

Метки: импульсов, формирователь

...принципиальная схема предлагаемого формиро- . вателя импульсов.Устройство содержит первый транзистор 1 п-р-п-типа, база и коллектор которого соответственно соединены с коллектором второго транзистора 2 р-п-р-типа и с коллектором третьего транзистора 3 р-п-р-типа, дополнительный транзистор 4 и-р-и- типа, эмиттер которого соединен с эмиттером транзистора 3, первый вход 5 устройства, который через введенный конденсатор б и резистор 7510 соединен с транзисторами 1 и 2, втоРой вход 8 устройства, которыЯ черезконденсатор 9 и резистор 10 форси"рующей цепи соединен с транзисторами 3 и 4. База транзистора 4 соединена через введенный резистор 11с общей шиной 12. Позициями 13 и 14обозначены соответственно отрицательная и положительная шинй...
