Номер патента: 1576680

Опубликовано: 07.07.1990

Авторы: Брусенцов, Ильин, Меркулова, Селиванов, Сташук, Шагин

МПК: E04G 21/12

Метки: арматурных, заготовки, стержней, упрочнения

...бухты размоточного устройства 25 через ограждение 26 подается на правильный барабан 11 при помощи роликового механизма 12. На правильном барабане 11 благодаря многократному пластическому изгибу во всех плоскостях она выпрямляется и подается в сбрасывающий механизм 14. Подача арматуры прекращается, как только онэ своим концом нажимает через флажок 15 на конечный выключатель 16, что также является импульсом для включения механизма 13 реза. Отрезанный пруток сбрасывается механизмом 14 сбрасывания на наклонный склад 2, а вместо него идет очередной пруток по описанной схеме. Механизм 14 сбрасывания представляет собой поворотную планку, которая открывает желоб и освобождает пруток для свободного падения нэ наклонный склад 2. По поверхности...

Номер патента: 1548630

Опубликовано: 07.03.1990

Авторы: Галущенко, Марысик, Орлов, Сташук, Яровой

МПК: F26B 17/10

Метки: инертных, пищевых, продуктов, слое, сушки, тел

...частично перфорированную стенку 12 тора, патрубок 13 отвода, циклон 1 ч.Установка работает следующим образом.В нижнюю тороидальную часть 3 камеры 1 через тангенциальные патрубки 10 подается горячий теплоноситель, а через форсунки 11, встроенные в патрубки 10 - жидкий продукт, который напыляется на поверхность инертных тел 6 и интенсивно перемешивается с горячим теплоносителем путем образования завихренного .движения при помощи спиральной вставки 5. Высушенный на поверхности инертных тел 6 продукт через частично перфорированную стенку 12 тороидальной нижней части 3 поступает в верхнюю охладительную часть 2, в которую через раздающее устройство 8 и криволинейную газораспределительную решетку 7 подается холодный воздух для охлаждения...

Номер патента: 1328044

Опубликовано: 07.08.1987

Авторы: Веретенников, Онищенко, Сташук, Унанян

МПК: B21J 5/00

Метки: заготовки, ковки

...толщиной 60 мм и размерами в плане 400 х 1200 мм из стали, Плоский слиток электрошлакового переплава толщиной 100 мм с размерами в плане 350815 мм нагревают в печи до 1000 С, устанавливают плоскую нижнюю плиту пресса усилием 30 МН и формируют путем вдавливания бойка со сферическими выступами на глубину 20 мм углубления, расположенные в шахматном порядке. Диаметр углублений у поверхности заготовки составляет 100 мм, расстояние между углублениями также составляет 100 мм, т. е. толщине исходной заготовки.После формирования углублений на одной грани слитка его перекантовывают на 180 и выполняют углубления на другой грани заготовки. При этом углубления на ней располагают также в шахматном порядке так, что углубления на одной грани смещены...

Номер патента: 1303235

Опубликовано: 15.04.1987

Авторы: Кузьменко, Мазий, Савкин, Сташук

МПК: B21J 1/04

Метки: поковок, полых

...изготовления полых поковоквключает выполнение полой ступенчатой заготовки 1, концевая ступень 2которой имеет толщину, равную толщине поковки, установку заготовки 1 наоправку 3 и раскатывание кузнечнойраскаткой деформируемых ступеней 4и 5, имеющих толщину, большую толщины концевой ступени 2. Заготовку 1устанавливают на оправку 3 деформируемыми ступенями 4 и 5, которые раскатывают последовательно с одинаковым относительным утонением,Способ изготовления полой поковкиосуществляется следующим образом.Изготовили полую ступенчатую заготовку с внутренним диаметром 40 мм,толщиной стенки ступеней 32 и 52 мми длиной ступеней 30 и 50 мм. Обжатием по 4 мм за ход пресса на цилиндрической оправке раскатали за один оборот тонкостенную...

Номер патента: 1227579

Опубликовано: 30.04.1986

Авторы: Гросман, Поляков, Сташук, Усков, Чайкин

МПК: B65H 54/12, B65H 54/30

Метки: катушку, намотки, неподвижную, нити

...в подшипниках 17 и 18 вокруг оси 00 с различными частотами. Вместе с полым валом 11 Врапшктся жестко связанные с ним обойма 3 и трубка 4. Обойма 3, Врацаясь, воздейст 5 "0 20 25 Зс 35 40 45 50 55 Вх ет стецксми прос 3.Й 1 с, 11 Нс , ,и ге 1 и 5 и 6 которые также, олучаю; Вра пение Вокруг оси 00. При этом сухари 8, пмекцш возможность проворачивания вскрх: и, скользят по пазам 9, совершая вчсст, с цитеводителями 5 и 6 движение в прссрспстве по винтообразным линиям и сдцВ 1 смсццо перемещаясь вдоль прорезей Врап,к цсйся обоймы 3. Направле 1 ия зцкс ция нитеводителей 5 и 6, расположс цць 1; , одной диаметральной плоскости, совпал;ют. Нить 21, поступающая в намотку, проходит черсз дополнительные ците:юситсги 6 в нитепроводцики 19,...

Номер патента: 1181762

Опубликовано: 30.09.1985

Авторы: Веретенников, Калъченко, Онищенко, Сташук, Чепело

МПК: B21J 5/00

Метки: диска, ковки, поковки, типа

...и энергетическом машиностроении при ковке поковок типа дисков. 5Целью изобретения является повыше ние качества поковки путем устранения расплющивания неметаллических включений, что гарантирует равномерный уровень механических свойств.На фиг. 1 изображена ссаженная заготовка; на фиг. 2 - заготовка после прожима центральной части; на фиг, 3 " поковка диска после прожима периферийной части, промежуточное 15 положение; на фиг. 4 - то же, после прожима периферийной части до поковочных размеров.Способ реализуется следующим образом. 20Заготовку осаживают до отношения размеров Н/Р = 0,5, где Н и П - соот ветственно высота и диаметр заготовки (фиг. 1), Далее прожимают центральную часть заготовки диаметром 25 й на величину ЬО,ЗН (фиг. 2). После...

Номер патента: 1172725

Опубликовано: 15.08.1985

Авторы: Ильин, Малько, Плугин, Сташук

МПК: B28B 7/24

Метки: кассетная, форма

...стенки 4, и шарнирно закрепленный на той же опоре 7 зажим 15, выполненный в виде рычага, центр тяжести которого расположен выше оси его вращения.Индивидуальный привод каждого захвата, в частности, выполнен в виде установленного на валу 16 кулачка 17, рабочая поверхность которого взаимодействует с рабочей поверхностью верхнего плеча зажима 15. Для поворота кулачка 17 предусмотрена соединенная с валом 16 рукоятка 18. На опоре 7, кроме того, закреплены петли 19 для подъема вибрационного устройства грузоподъемным устройством (не показано), входящим в состав оборудования 5 1 О 15 20 25 30 35 40 45 50 цеха, а также опорные площадки 20 для увеличения площади контакта опоры 7 с соответствующими разделительными стенками 4.Кассетная форма...

Номер патента: 1162540

Опубликовано: 23.06.1985

Авторы: Веретенников, Крылов, Крянин, Нестерцев, Онищенко, Примак, Савкин, Сташук, Стуль, Унанян

МПК: B21J 5/00, B21K 11/10

Метки: клиновидных, пластин

...пластин, включающем операциинагрева и ковки заготовки на прямоугольную пластину и протяжку прямоугольной пластины на клин путемобжатия ее по большим граням, перед .45обжатием пластины по ее большим граням осуществляют ее протяжку обжатием по малым граням с получениемравнобедренной в плане призмы, отношение площадей оснований которой 5 Оопределяют по следующему соотноше,БК:1 = 0,10 -, 0,58) Г .где Г - площадь малого основания;Г - площадь большого основаХния.На фиг,1 изображена прямоугольная пластина; на фиг.2 - пластина в виде равнобедренной призмы; на фиг.З - клиновидная пластина.Способ ковки клиновидных пластин осуществляют следующим образом.Сначала путем ковки слитка получают прямоугольную пластину фиг.1)шириной А, длиной , и...

Номер патента: 1047885

Опубликовано: 15.10.1983

Авторы: Малько, Селиванов, Сташук

МПК: C04B 41/30

Метки: бетонной, непрерывного, пароразогрева, смеси

...смеси в установке. В связи с тем, что нращающийся барабан 1 установлен наклонно, падаюцая бетонная смесь попадает на участок внутренней поверхности 5 барабана 1, который находится ближе к разгрузочному бункеру 10, чем тот, с которого начиналась транспортировка смеси. Затем бетонная смесь вновь захватывается. внутренней поверхностью 5 барабана 1 и транспортируется к пластине б, где отражается и падает вниз, взаимодействуя со струями пара, выходящими из сопел 3 трубы 2. В дальнейшем цикл повторяется до тех пор, пока разогретая смесь не выводится из барабана 1 через разгрузочный бункер 10. Установка для непрерывного пароразогрева бетонной смеси сОдержит смеситель, ныполненный в виде на клонно установленного вращающегося...

Номер патента: 1017421

Опубликовано: 15.05.1983

Авторы: Бабаскин, Борисов, Быков, Калъченко, Савкин, Сташук

МПК: B21J 5/00

Метки: поковок, полых, цилиндрических

...заготовки принимают исходя из степени вытяжки заготовки по блине,Затем осуществляют вторую протяжкузаготовки на конической оправке меньшего размера по диаметру, чем при первой протяжке, но наружной поверхности придают коническую форму (фиг. 2, где Зи, Эи дн , д 1 - соответственно наружный и внутренний диаметры большего и меньшего торцов заготовки). Образуюшиеся в результате применения обычных комбинированных бойков неровности на наружной поверхности заготовки не превышают половины стандартного допуска.Эту протяжку выполняют, например, спедуюшим образом. Вначале конец заготовки у фланца оправки проковывают на длине, равной ширине используемого бойка, до диаметра, который определяют из условия равенства плошадей поперечных сечений...

Номер патента: 969411

Опубликовано: 30.10.1982

Авторы: Антонов, Боголепов, Горовая, Деревянко, Каган, Калъченко, Камалов, Касилов, Мишулин, Пименов, Сташук, Юдин

МПК: B21J 13/02

Метки: боек, кузнечный

...в зависимости от раз",меров поперечного сечения деформируемой заготовки и величины абсолютного обжатия, которая при ковКе с достаточной для практических целей точ"ностью аппроксимирована гиперболой(в Зетипа с, " .(с вершиной, расположенной на оси симметрии бойка, а со"отношение высоты рабочей части к ширине составляет 0,01-0,25. Перед .построением рабочей поверхности задают максимальные размеры поперечного сечеиия бойка исходя из всей гамьы поковок для определен" ного пресса. Построение гиперболы969411 формула изобретения ПИ Заказ 8259/1 ж 702 Подписное филиал ППП "Патент" г.Ужгород, ул.Проек 4 осуществляют известным способом путем выбора фокусного расстояния ОА и вершины ОБ исходя иэ условия, что" бы стрела выпуклости...

Номер патента: 696622

Опубликовано: 05.11.1979

Авторы: Дзюба, Доровских, Мешков, Сташук

МПК: H04L 7/04

Метки: синхронизации

...И, элементыИ 18 - 21, элемент НЕ 22 и дешифратор 23,Устройство работает следующим образом.Если на устройство поступает импульс информационная "единица", то он подготавливаетк открытию элементы И 19 и 21. Импульсызадающего генератора 1 с частотой пТср черезэлементы И 18, 19 поступают на вход счетчика5 и через элемент И 21 - на вход счетчика 14,который производит измерение длительностиимпульса,После гп-го импульса задающего генератора 1 на выходе счетчика 5 появится импульс, который, пройдя элемент 12, через и тактов,устанавливает в "единичное" состояние триггер 10, подготавливая тем самым блок 17 к открытию.45 Через элемент 11 на счетчик 7 начинают поступать импульсы с задающего генератора 1, На одном из выходов дешифратора 23...

Номер патента: 668753

Опубликовано: 25.06.1979

Авторы: Абрамовский, Боровко, Колесник, Лебедев, Макаров, Мишулин, Пименов, Пономарев, Сташук

МПК: B21J 5/00

Метки: кузнечный, слиток

...этомглубина вогнутости равна Н(0,01-1 Р,где Н - глубина вогнутости, Р - диа"метр донной части слитка.На чертеже представлен предложенный слиток,Кузнечный слиток содержит прибыльную часть 1, тело 2 и донную часть 3,которая выполнена вогнутой к прибыльной части. Глубина вогнутости равнаН = (0,01-1)Р. Основание вогнутостиможет иметь плоское дно, диаметр которого может быть определен соотношением й : (0,01-0,99)Р.Предложенное выполнение кузнечного слитка позволяет увеличить ско"рость кристаллизации металла осевойзоны и градиент температур по осислитка, а следовательно резко сократить протяженность осевых дефектов.Кроме того, появляется возможностьза счет естественного подпора с торца слитка создать схему напряженногои деформированного...

Номер патента: 606671

Опубликовано: 15.05.1978

Авторы: Веретенников, Онищенко, Пименов, Сташук

МПК: B21J 13/02

Метки: боек, вырезной, кузнечный

...с опор. ной поверхностью соответствующего вкладыша выполнена ступенчатой,На чертеже представлена конструкция предлагаемого бойка.Боек содержит расположенные в корпусе 1 два вкладыша 2, которые выполнены поворотными вокруг оси 3 и контактирующими опорной поверхностью А с регуляторами 4 угла раскрытия, выполненными в виде клиньев, встречно направленных вершинами друг к другу, Опорная поверхность клиньев выполнена ступенчатой.В исходном положении рабочие поверхьости Б вкладышей 2 образуют минимальный угол раскрытия, Для установки большего угла, раскрытия - Е перемещают регуляторы 4 в требуемое положение до обеспечения полного контакта стпорных поверхностей606671 10 чем на 10%,15 20 г,Х Составитель Т. Филимонова Техред М. Борисова...

Номер патента: 548336

Опубликовано: 28.02.1977

Авторы: Казанцев, Сташук, Тимошинский

МПК: B21D 7/02

Метки: гибки, многоплоскостной, полуавтоматический, станок, труб

...части вертикального вала установлен дисковый тормоз (цс показан). Гпбочный ъехзццзм д снабжен т 2 кже ззжимным башмаком 18, посредством которого труба прпжцЗется 1. Нр 11 молцпеЙНОму участку гцбочцого шаблона 19.Станок работает следующим образом.Трубная заготовка автоматически подается цз буцксрцого загрузочного устройства (це показано) и ук,12 дывастся ня 1 ольг 2 НГ 6. Одновременно включается привод перемещецця каретки 2, 1;Оторяя дш 1 гзясь по станине 1 досылзст труоу до выдьч 1 жцого упора 7. После соприкосновения переднего торца трубы с выдвижным упором 7 при дальнейшем движении каретки труба заходит в механизм 3 зажима и закрепляется. Одновременно с этим прекращается перемещение каретки.11 осле зажима трубы в механизме 3 выдвижной...

Номер патента: 527241

Опубликовано: 05.09.1976

Авторы: Мишулин, Паничкин, Пименов, Сташук, Шляхин

МПК: B21J 13/02

Метки: инструмент, ковки

...молотах куэнечно-прессовых цехах машиностроительной и металлургической промышленности.Известен инструмент для ковки, содержащий 5 смонтированные на опорной поверхности корпуса два сменных деформирующих элемента 1.Известен инструмент для ковки, выполненный в виде вырезных бойков, на боковых и рабочих поверхностях которых выполнены ступен. 10чатые вырезы 21.Однако наличие только одного определенного рабочего профиля приводит к необходимости переустанавливать блоки бойков в процессе ковки, что усложняет технологический процесс и увеличивает 15 трудоемкость ковки,Цель изобретения - новьости работ за счет сниже шение производитения трудоемкости версальности. предложенном инструщие элементы в виде одных шестерен, ступиолнена в виде...

Номер патента: 518261

Опубликовано: 25.06.1976

Авторы: Абрамовский, Быков, Зоненко, Овчаренко, Пименов, Сташук

МПК: B21J 1/04

Метки: ковки, поковок

...с кантовкой на 90 без образования поверхностных дефек При этом центчто дополнитель тов. Изобретение относится к кузнечно-пре ной зоны слитка, не превышающеи тем ратуры критического порога роста аустенитго зерна. Подстуживание слитка может осуествляться на каждом промежуточном пере518261 ф формула изобретения ральная зона заготовки, в которой преимущественно сосредоточены металлургическиедефекты, находится в области высоких температур, например 1200-1250 РС. Далее этазона подвергае г я ;:птенсивной пластической бдеформации, в результате ко- орой происходитзаварка упомянутых дефектов,На втором переходе производят ковку обжатых заготовок без подстуживания (фиг. 3,4). Для слитков особо больших размеров с 39целью полной заварки...

Номер патента: 479630

Опубликовано: 05.08.1975

Авторы: Сташук, Столштейн

МПК: B28B 7/24

Метки: железобетонных, кассета

...положения рычага 4 в горизонтальном направлении относительно выступа б, имеющегося на другом щите. Свободный конец поворотного рычага 4 имеет форму крюка, поверхность зацепления, которого выполнена с кривизной, обеспечивающей свободный ход рычага 4 относительно выступа б в вертикальном положении. При этом свободный конец рычага 4 снабжен роликом б, скользящим по направляющей 7, смонтированной на раме кассетной установки по всей длине участка формованя. За участком формсванпя на рамс жестко закреплен упор 8, Щиты 1 и формы 2 установлены на рельсовом пути и их перемещение осуществляется приводом.Работа кассеты происходит следующим образом.Перед началом. формования формы 2 .) щиты 1 перемещают приводом по рельсовому пути на шаг,...

Номер патента: 475723

Опубликовано: 30.06.1975

Авторы: Бокринская, Сташук

МПК: H03K 3/12

Метки: большой, генератор, длительности, импульсов

...к управляющей сет ке входной лампы, Применение тепловой линии задержки позволяет более простыми средствами получить увеличение длительности генерируемых импульсов при существенном упрощении самого устройства. 30 На чертеже изображена принципиальная схема генератора длинных импульсов, представляющая собой триггер с двумя устойчивыми состояниями, собранный на лампах 1 и 2. Сопротивление 3 переменное и регулируется таким образом, чтобы в момент включения лампа 1 была открытой, а лампа 2 - запертой. Анодиый ток лампы 1, протекая по обмотке 4 стержня 5 тепловой линии задержки (ТЛЗ), нагревает его, Тепловая энергия, распространяясь по стержню 5, достигает термистора 6 и нагревает его. Это приводит к снижению напряжения на термисторе, а,...

Номер патента: 424716

Опубликовано: 25.04.1974

Автор: Сташук

МПК: B28B 7/24

Метки: железобетонныхнад, формования

...может оыть использовано дляформования бетонных и железобетонных изделий,Известно устройство д ания железобетонных изделий, вк вертикальную форму с подвижны и и вбункер,Цель изобретения надежностьуплотнения зазора меж и вибробункером.Достигается это тем, что вибробункер снабжен полым эластичным элементом, внутрикоторого герметично установлена перфорированная металлическая трубка, жестко прикрепленная к вибробунксру и соединенная струбопроводом для подачи воздуха.На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - польш эластичный элемент.Устройство содержит вертикальную формус подвижными щитами 1 и вибробункер 2,снабжецныц полым эластичным элементом 3,внутри которого на герметизирующих прокладках 4 установлена...

Номер патента: 284026

Опубликовано: 01.01.1970

Авторы: Алариьйов, Быков, Сташук, Тюриков

МПК: H03K 5/156

Метки: импульсов, испытательных, формирователь

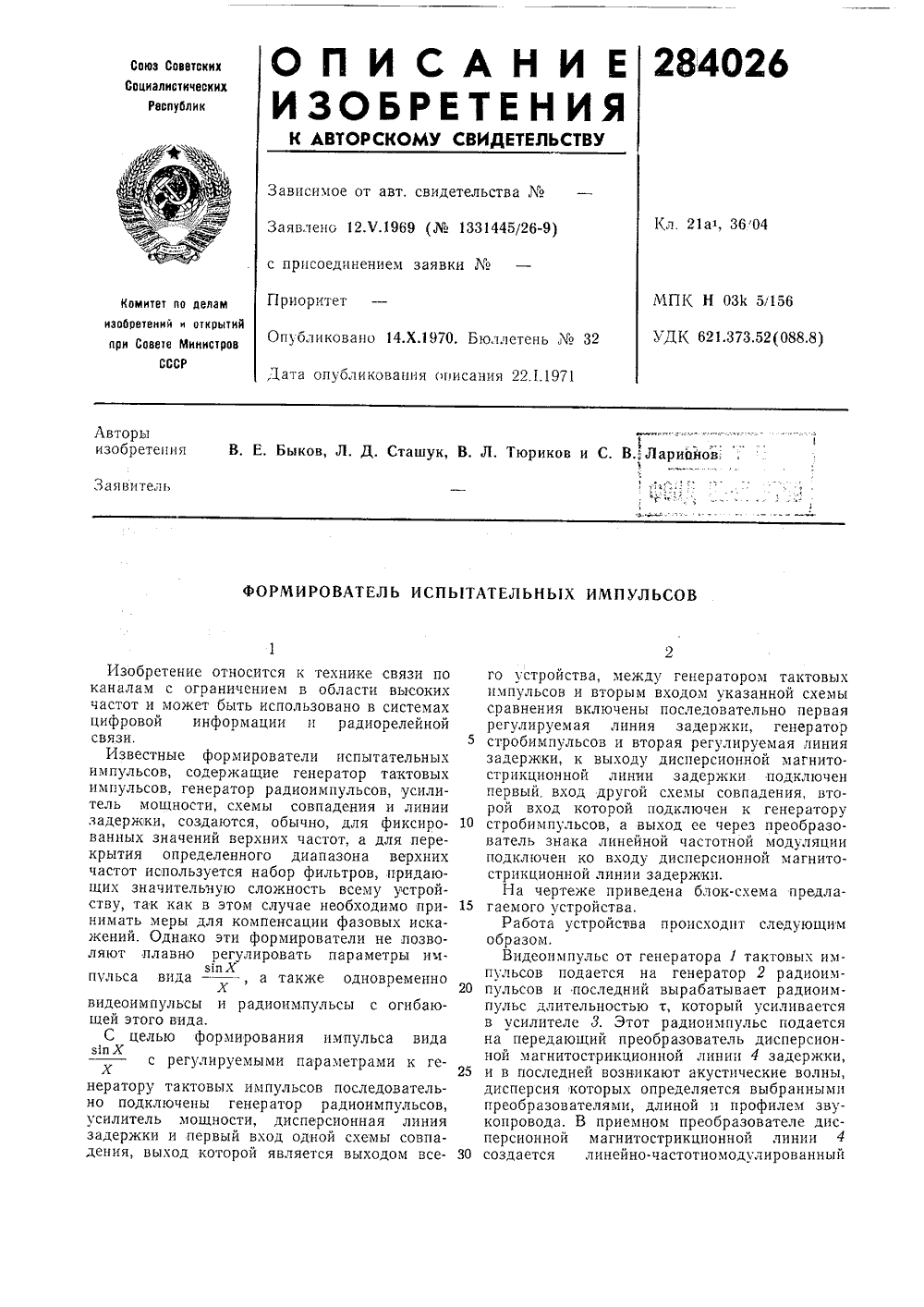

...в Р раз, Этот расширенный линейно-частотномодулированный радиоимпульс с нарастающей частотой подается с выхода дисперсионной магнитострикционной линии 4 задержки на схему 5 совпадения, на другой вход которой подается стробимпульс с генератора б. Работа этого генератора синхронизируется от генератора 1 тактовых импульсов при помощи связи через регулируемую линию 7 задержки. Этой регулируемой задержкой выбирается временное положение стробим пульса относительно линейно-частотно модули рованного радиоимпульса, возникающего на выходе дисперсионной магнитострикционной линии 4 задержки. Стробированный линейно-частотномодулированный радиоимпульс с выхода схемы 5 совпадения подается на преобразователь 8 знака линейной частотной...

Номер патента: 175080

Опубликовано: 01.01.1965

Авторы: Бокринска, Сташук

МПК: H03K 3/06, H03K 5/04

Метки: генератор, импульсов

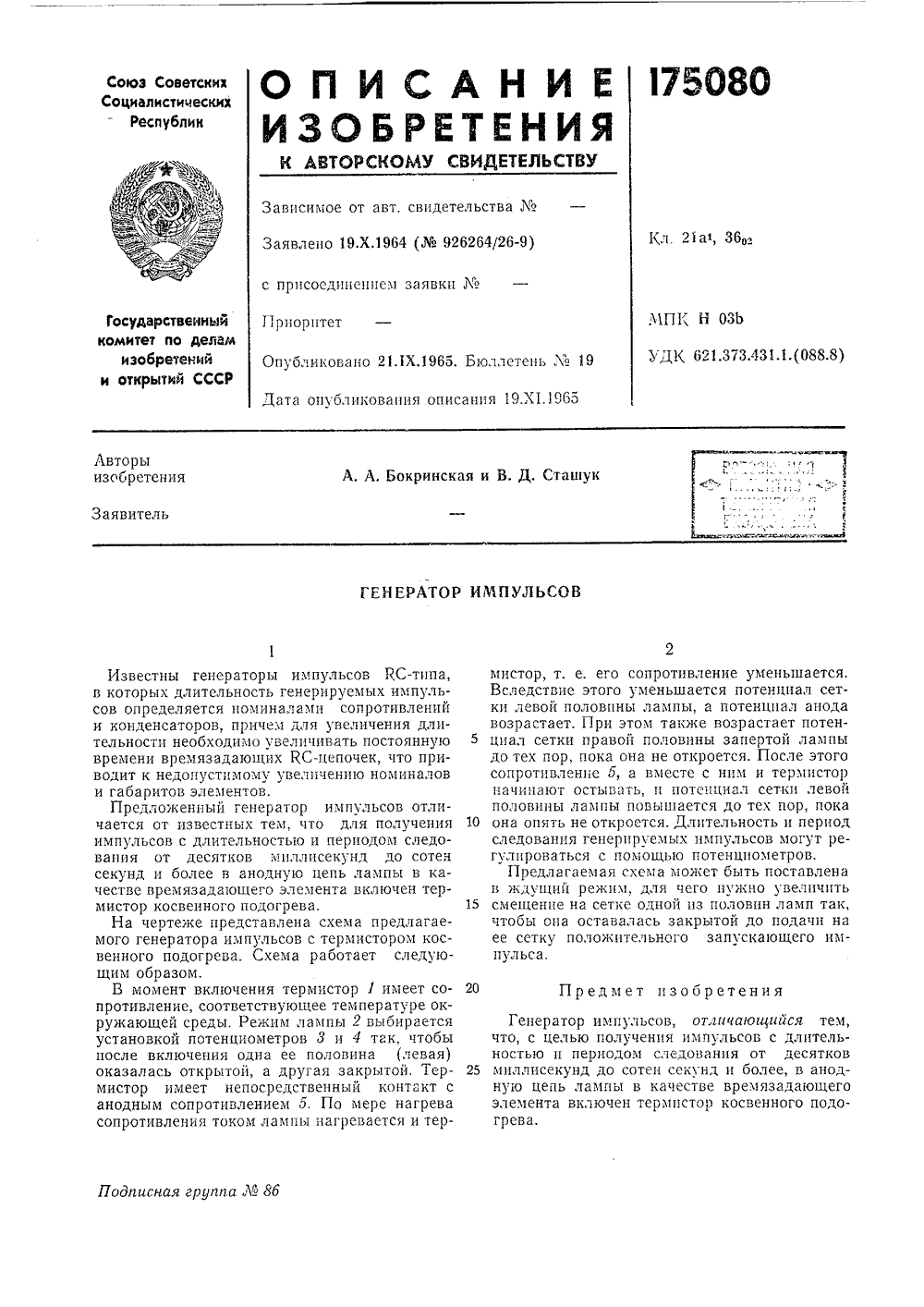

...отличается от известных тем, что для получения импульсов с длительностью и периодом следования от десятков миллисекунд до сотен секунд и более в анодную цепь лампы в качестве времязадающего элемента включен термистор косвенного подогрева.На чертеже представлена схема предлагаемого генератора импульсов с термистором косвенного подогрева. Схема работает следующим образом.В момент включения термистор 1 имеет сопротивление, соответствующее температуре окружающей среды. Режим лампы 2 выбирается установкой потенциометров 8 и 4 так, чтобы после включения одна ее половина (левая) оказалась открытой, а другая закрытой. Термистор имеет непосредственный контакт с анодным сопротивлением 5. По мере нагрева сопротивления током лампы нагревается и...
