Устройство для моделирования питающей сети

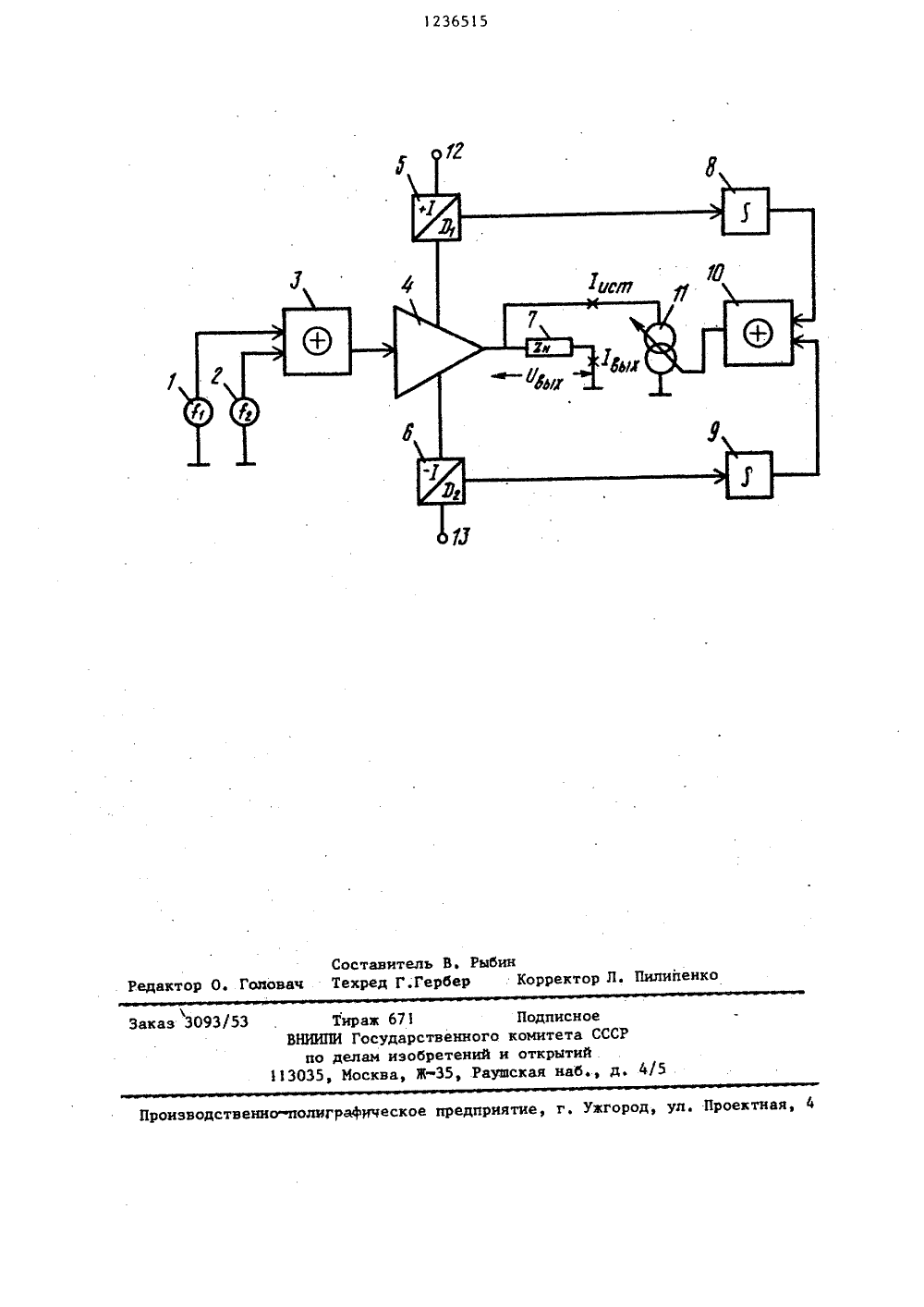

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 091 БО 1) 4 Г 06 И ЗОБ ДЕТЕЛЬСТВУ ель сили- сили- выхопод 1 ил. ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИ Н АВТОРСКОМУ(56) Авторское свидетельство СССР В 432540, кл. С 06 С 7/62, 1974,Авторское свидетельство СССР У 586470, кл. С 06 6 7/62, 1975. (54) УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ ПИТАЮЩЕЙ СЕТИ(57) Изобретение относится к моделированию процессов в сетях электро питания, преимущественно для исполь зования в контрольно-измерительной и исследовательской аппаратуре. Цель изобретения - повьппение точности и расширение решаемых задач путем расширения диапазона моделируемых сигналов при достижении энергетической разгрузки усилителя мощности. Устройство для моделирования питающей сетисодержит первый сумматор, усилитмощности и нагрузку, подключеннуюмежду выходом усилителя мощности иобщей шиной. Новым в устройстве является дополнительное введение второгосумматора, двух функциональных генераторов, двух датчиков тока и управляемого источника тока. Функциональные генераторы чодключены между общей шиной устройства и входами первого сумматора, выход которого непосредственно соединен с входом утеля мощности. В цепи питания утеля включены два датчика тока,ды которых через соответствующие усредняющие элементы соединены с входами второго сумматора, Выход второгосумматора соединен с входом управления управляемого источника тока,ключенного параллельно нагрузке.1 12365Изобретение относится к моделированию процессов в сетях электропитания и может быть использовано для контрольно-испытательных и исследовательских целей. 5Цель изобретения - повышение точности и расширение класса решаемых задач путем расширения диапазона моделируемых сигналов при достижении энергетической разгрузки усилителя 10 мощности.На чертеже приведена схема предлагаемого устройства.Устройство содержит вход 1 задания постоянной составляющей сети, 15 вход 2 задания возмущающих воздействий на сеть, первый сумматор 3, уситель 4 мощности, датчики 5 и 6 тока,узел 7 нагрузки, интеграторы 8 и 9, второй сумматор 10, управляемый ис точник 11 тока и источники 12 и 13 постоянного напряжения.Устройство работает следующим образом. 25На вход 1 подается основное на пряжение питающей сети, которое со держит в себе постоянную составляющую, а на вход 2 периодические со ставляющие помехи, После прохождения первого сумматора 3, просуммировав ный сигнал поступает на вход усилителя 4 мощности, где усиливается. Выходной сигнал усилителя мощности прикладывается к узлу 7 нагрузки.35При формировании выходного сигнала усилитель 4 мощности потребляет соответствующие токи по цепям питания, из которых формируются выходные сигналы датчиков 5 и б тока, Их выходные сигналы (21 и 32) усредняются и складываются (с учетом знака соответствующего тока) вторым сумматором 1 О. Выходной сигнал этого сумматора 45 регулирует величину выходного тока управляемого источника 11 тока таким образом, что постоянная составляющая тока нагрузки протекает в основном через него, а переменная составляющая 50 тока нагрузки формируется с помощью усилителя 4 мощности. 15 1Предложенное устройство позволяет облегчить режим работы за счет пере дачи постоянной составляющей энергии, выделяющейся в одном из плеч усилителя мощности, источнику тока.Разгрузка выходного каскада уси лителя мощности сопровождается уменьшением дифференциального внутреннего сопротивления устройства, а также позволяет расширить диапазон и увеличить амплитуду моделируемых помех различной формы по питающей сети.Формула изобретенияУстройство для моделирования пи тающей сети, содержащее два источни ка постоянного напряжения, первый сумматор, усилитель мощности, выход которого через узел нагрузки соединен с шиной нулевого потенциала, о т л и ч а ю щ е е с я тем, что, с целью повышения точности и расши рения класса решаемых задач путем расширения диапазона моделируемых сигналов при достижении энергетической разгрузки усилителя мощности, в него введены второй сумматор, два интегратора, два датчика тока и управляемый источник тока, выход которого соединен с выходом усилителя мощности, выход первого источника постоянного напряжения подключен к входу первого датчика тока, первый вывод которого подключен к первому вы воду питания усилителя мощности, второй вывод питания которого соединен с первым выходом второго датчика тока, вход которого соединен с выходом второго источника постоянного напряжения, вторые выводы первого и второго датчиков тока соответственно через первый и второй интеграторы соединены с входами второго суммато ра, выход которого подключен к управляющему входу управляемого источника тока, вход задания постоянной составляющей сети устройства и вход задания возмущающих воздействий на сеть устройства соединены с входами первого сумматора, выход которого соединен с выходом усилителя мощности.,Гербер Корректор Л остав ехре Голова енк едак аз 3093/53 Производственно полиграфическое предприятие, г. Укгород, ул. Проектная, 4 Тирак 671 Государственного делам изобретений и Москва, Ж, Рауш ВНИИПИ и 1303
