Автомат для изготовления из проволоки деталей с кольцом

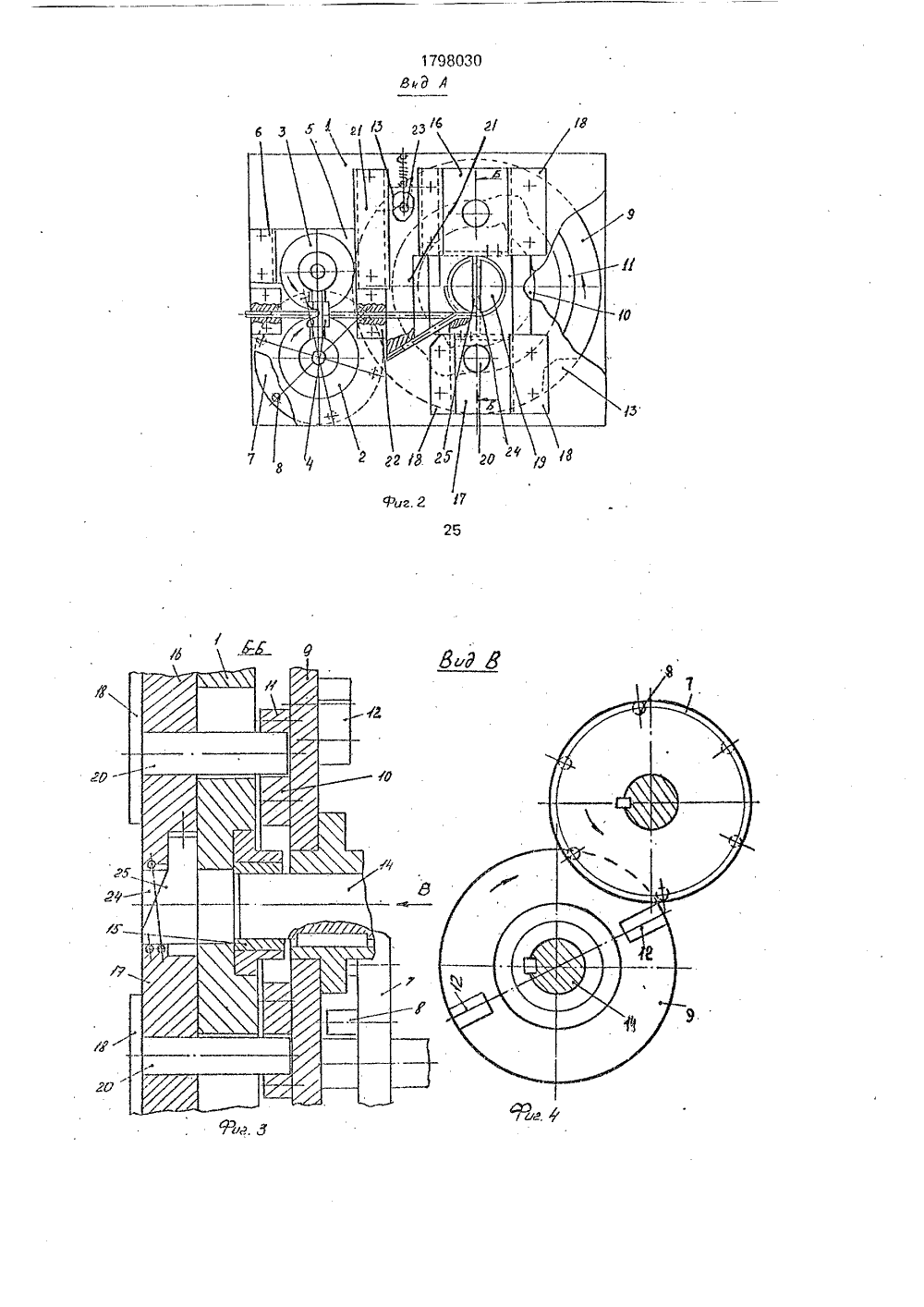

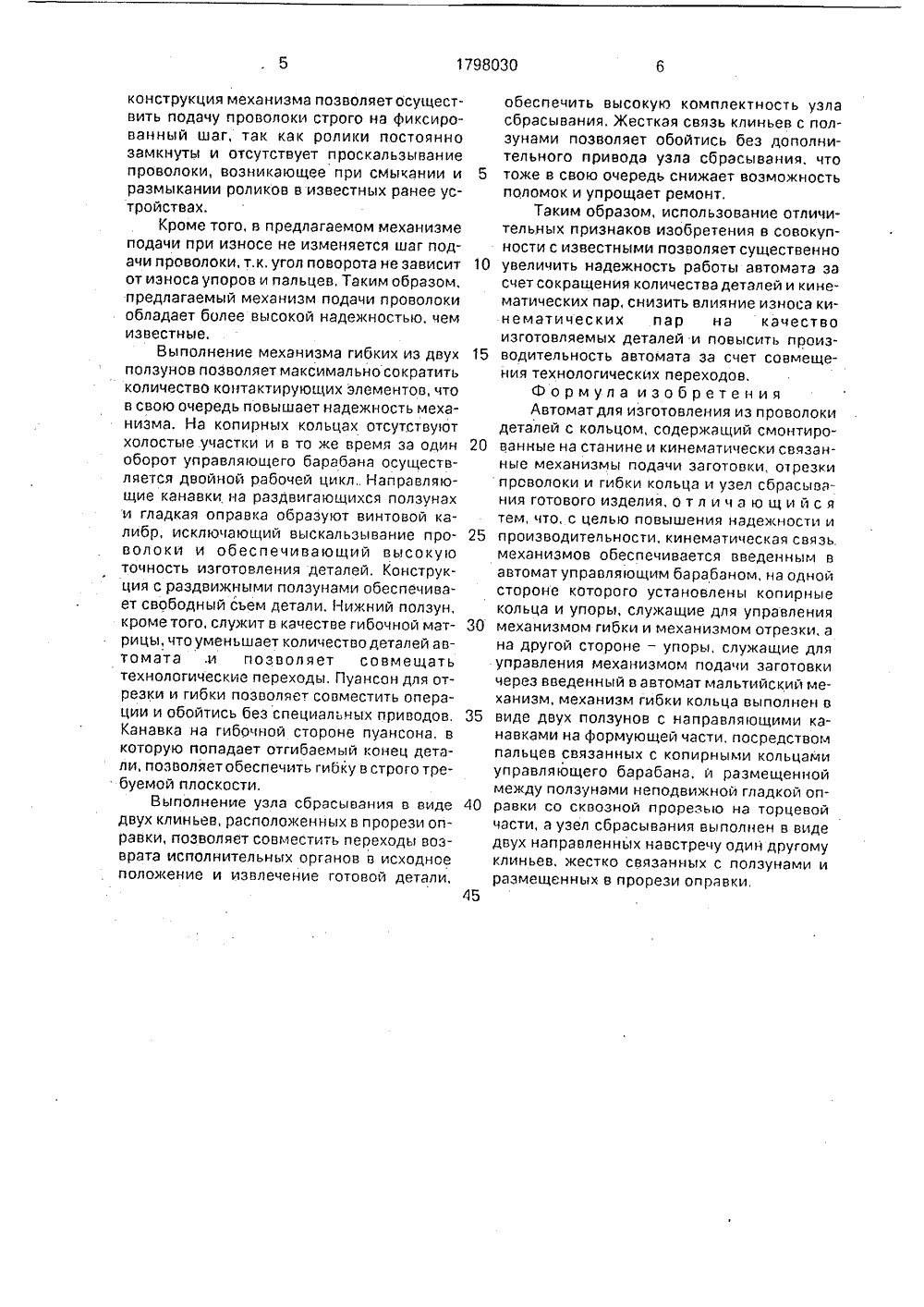

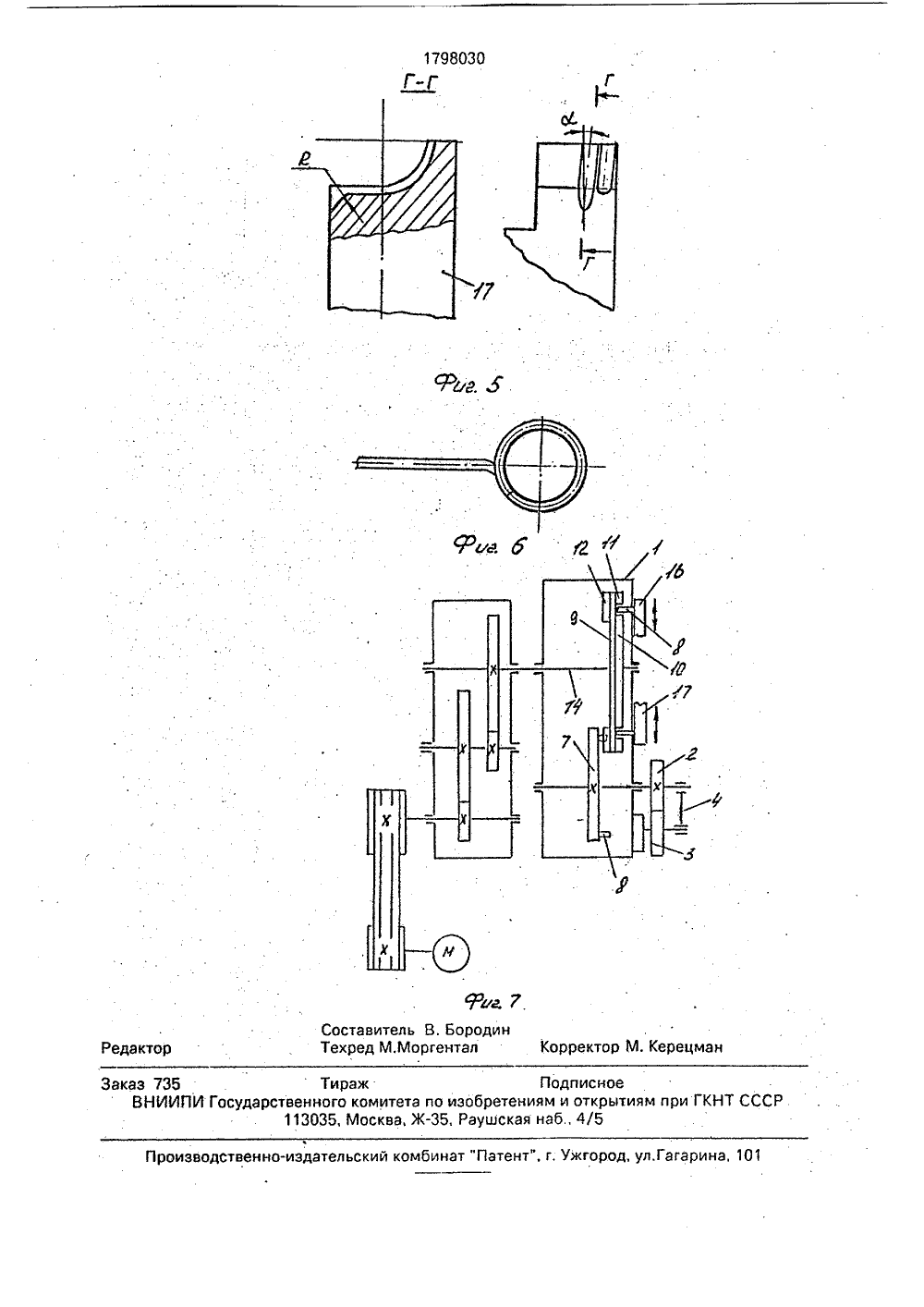

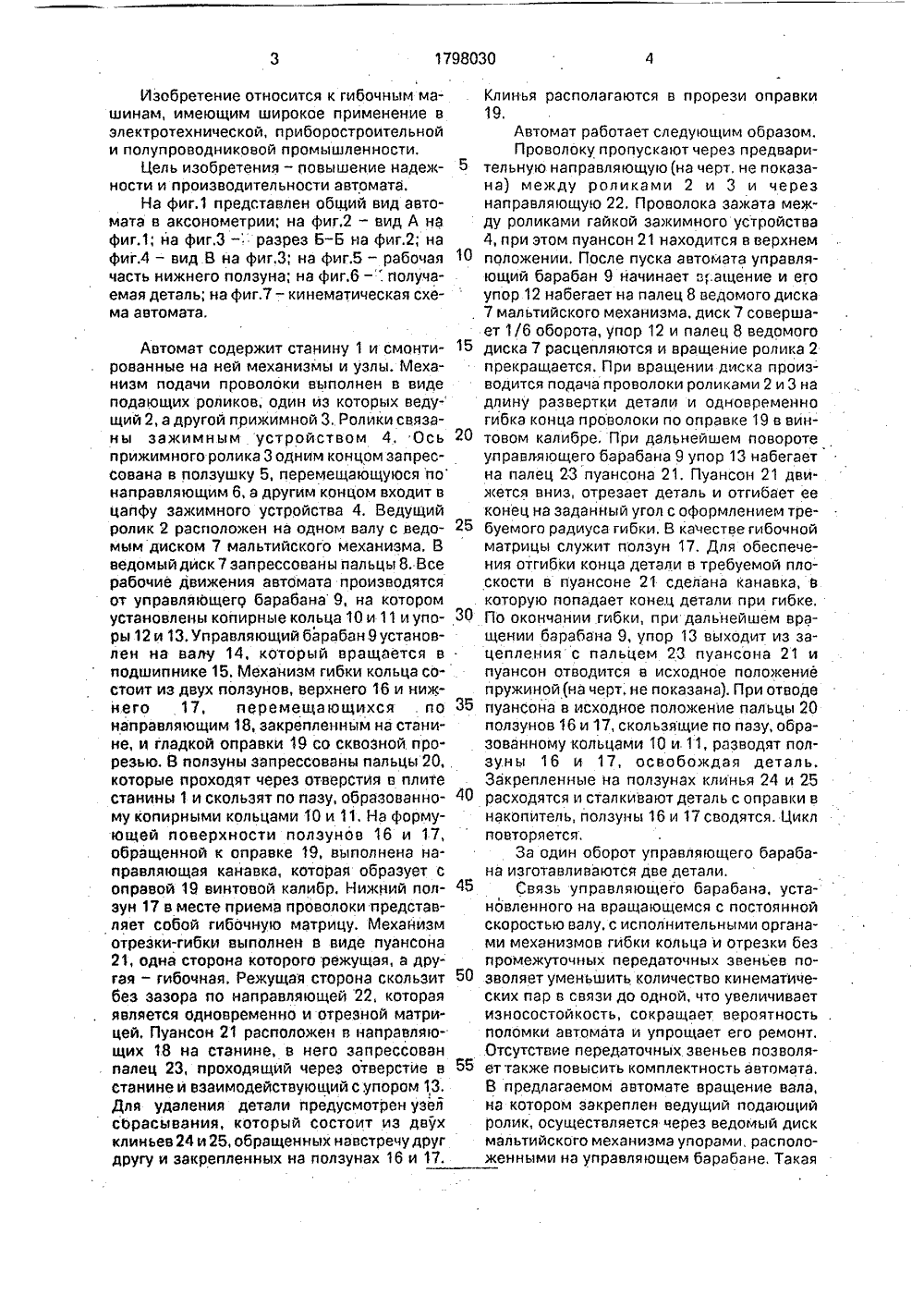

(56) Авторское свидетельство СССР(54) АВТОМАТ ДЛЯ ИЗГОТОВЛЕНИЯ ИЗПРОВОЛОКИ ДЕГАЛЕЙ С КОЛЬЦОМ(57) Использование; изобретение относитсяк устройствам для гибки деталей из проволоки, может найти применение в электротехнической, приборостроительной иполупроводниковой отраслях промышленности и позволяет повысить надежность ипроизводительность автомата. Сущностьизобретения: автомат для изготовления изпроволоки деталей с кольцом содержитсмонтированные на станине 1 и кинемати-. чески связанные механизмы подачи заготовки, гибкие кольца и узел сбрасывания готового изделия. Автомат содержит управляющий барабан 9, на одной стороне которого установлены копирные кольца 10 и 11 и упоры 13, управляющие механизмом гибки и механизмом отрезки, а на другой стороне - упоры 12, управляющие через мальтийский механизм подачей заготовок, механизм гибки кольца выполнен в виде двух ползунов 16 и 17 с направля)Ощими канавками на формующей части и. неподвижной гладкой оправки 19 со сквозной прорезью, а узел сбрасывания выполнен в виде двух направленных навстречу друг другу клиньев 24 и 25, размещенных о про- ; рези оправки 19 и жестко связанных с пол- ф эунами 16 и 17, кроме того, ползуны 16 и 17 снабжены пальцами 20, контактирующими с копирными кольцами 10 и 11 управляющего барабана 9, 7 ил, . :7 Г уРИзобретение относится к гибочным машинам, имеющим широкое применение в электротехнической, приборостроительной и полупроводниковой промь 1 шленности.Цель изобретения - повышение надежности и производительности автомата,На фиг.1 представлен общий вид автомата в аксонометрии; на фиг,2 - вид А на фиг.1; на фиг.З - разрез Б-Б на фиг.2; на фиг.4 - вид В на фиг.З; на фиг,5 - рабочая часть нижнего ползуна; на фиг.6-". получаемая деталь; на фиг,7- кинематическая схема автомата. 10 Автомат содержит станину 1 и смонти рованные на ней механизмы и узлы, Механизм подачи проволоки выполнен в виде подающих роликов, один из которых веду- щий 2, а другой прижимной 3, Ролики связаны зажимным устройством 4, Ось 20 прижимного ролика 3 одним концом запрессована в ползушку 5, перемещающуюся по направляющим 6, а другим концом входит в цапфу зажимного устройства 4. Ведущий ролик 2 расположен на одном валу с веда мым диском 7 мальтийского механизма, В ведомый диск 7 запрессованы пальцы 8. Все рабочие движения автомата производятся от управляющего барабана 9, на котором установлены копирные кольца 10 и 11 и упо- ЗО ры 12 и 13. Управляющий барабан 9 установлен на валу 14, который вращается в подшипнике 15. Механизм гибки кольца со- . стоит иэ двух полэунов, верхнего 16 и нижнего 17, перемещающихся по 35 направляющим 18, закрепленным на станине, и гладкой оправки 19 со сквозной прорезью. В ползуны запрессованы пальцы 20, . которые проходят через отверстия в плите станины 1 и скользят по пазу, образованно му копирными кольцами 10 и 11, На формующей поверхности ползунов 16 и 17, обращенной к оправке 19, выполнена направляющая канавка, которая образует с оправой 19 винтовой калибр. Нижний пол зун 17 в месте приема проволоки представляет собой гибочную матрицу, Мехайизм отрезки-гибки выполнен в виде пуансона 21, одна сторона которого:режущая, а другая - гибочная. Режущая сторона скользит 50 беэ зазора по направляющей 22, которая является одновременно и отрезной матрицей, Пуансон 21 расположен в направляющих 18 на станине, в него запрессован палец 23, проходящйй через отверстйе в 55 станине и взаимодействующий с упором 13. Для удаления детали предусмотрен узел сбрасывания, который состоит иэ двух клиньев 24 и 25, обращенных навстречу друг другу и закрепленных на полэунах 16 и 17. Клинья располагаются в прорези оправки 19,Автомат работает следующим образом.Проволоку пропускают через предварительную направляющую(на черт, не показана) между роликами 2 и 3 и через направляющую 22. Проволока заката между роликами гайкой закимного устройства 4, при этом пуансон 21 находится в верхнем положении, После пуска автомата управляющий барабан 9 начинает в;.ащение и его упор 12 набегает на палец 8 ведомого диска 7 мальтийского механизма, диск 7 совершает 1/6 оборота, упор 12 и палец 8 ведомого диска 7 расцепляются и вращение ролика 2 прекращается, При вращении диска производится подача проволоки роликами 2 и 3 на длину развертки детали и одновременно гибка конца проволоки по оправке 19 в винтовом калибре, При дальнейшем повороте управляющего барабана 9 упор 13 набегает на палец 23 пуансона 21, Пуансон 21 движется вниз, отрезает деталь и отгибает ее конец на заданный угол с оформлением требуемого радиуса гибки, В качестве гибочной матрицы служит ползун 17. Для обеспечения отгибки конца детали в требуемой плоскости в пуансоне 21 сделана канавка, в которую попадает конец детали при гибке, По окончании гибки, при дальнейшем вращении барабана 9, упор 13 выходит из зацепления с пальцем 23 пуансона 21 и пуансон отводится в исходное положение пружиной(на черт, не показана). При отводе пуансойа в исходное положение пальцы 20 ползунов 16 и 17, скользящие по пазу, образованному кольцами 10 и 11, разводят ползуны 16 и 17, освобокдая деталь. Закрепленные на ползунах клинья 24 и 25 расходятся и сталкивают деталь с оправки в накопитель, ползуны 16 и 17 сводятся. Цикл повторяется.За один оборот управляющего барабана изготавливаются две детали,Связь управляющего барабана, установленного на вращающемся с постоянной скоростью валу, с исполнительными органами механизмов гибки кольца и отрезки без промежуточных передаточных звеньев позволяет уменьшить количество кинематических пар в связи до одной, что увеличивает износостойкость, сокращает вероятность . поломки автомата и упрощает его ремонт. Отсутствие передаточных. звеньев позволяет также повысить комплектность автомата. В предлагаемом автомате вращение вала, на котором закреплен ведущий подающий ролик, осуществляется через ведомый диск мальтийского механизма упорами, расположенными на управляющем барабане. Такаяконструкция механизма позволяет осуществить подачу проволоки строго на фиксированный шаг, так как ролики постоянно замкнуты и отсутствует проскальзывание проволоки, возникающее при смыкании и размыкании роликов в известных ранее устройствах.Кроме того, в предлагаемом механизме подачи при износе не изменяется шаг подачи проволоки, т.к, угол поворота не зависит от износа упоров и пальцев, Таким образом, предлагаемый механизм подачи проволоки обладает более высокой надежностью, чем известные.Выполнение механизма гибких из двух ползунов позволяет максимально сократить количество контактирующих элементов, что в свою очередь повышает надежность механизма. На копирных кольцах отсутствуют холостые участки и в то же время эа один оборот управляющего барабана осуществляется двойной рабочей цикл Направляющие канавки на раздвигающихся ползунах и гладкая оправка образуют винтовой калибр, исключающий выскальзывание проволоки и обеспечивающий высокую точность изготовления деталей. Конструкция с раздвижными ползунами обеспечивает свободный съем детали. Нижний ползун, кроме того, служит в качестве гибочной матрицы, что уменьшает количество деталей автомата .и позволяет совмещать технологические переходы, Пуансон для отрезки и гибки позволяет совместить операции и обойтись без специальных приводов. Канавка на гибочной стороне пуансона, в которую попадает отгибаемый конец детали, позволяет обеспечить гибку в строго требуемой плоскости,Выполнение узла сбрасывания в виде двух клиньев, расположенных в прорези оправки, позволяет совместить переходы возврата исполнительных органов в исходное положение и извлечение готовой детали,обеспечить высокую комплектность узласбрасывания, Жесткая связь клиньев с ползунами позволяет обойтись без дополнительного привода узла сбрасывания, что5 тоже в свою очередь снижает возможностьполомок и упрощает ремонт,Таким образом, использование отличительных признаков изобретения в совокупности с известными позволяет существенно10 увеличить надежность работы автомата засчет сокращения количества деталей и кинематических пар, снизить влияние износа кинематических пар на качествоизготовляемых деталей и повысить произ 15 водительность автомата за счет совмещения технологических переходов.Формула изобретенияАвтоматдля изготовления из проволокидеталей с кольцом, содержащий смонтиро 20 ванные на станине и кинелгатически связанные механизмы подачи заготовки, отрезкипроволоки и гибки кольца и узел сбрасывания готового изделия, о т л и ч а ю щ и й с ятем, что, с целью повышения надежности и25 производительности, кинематическая связь.механизмов обеспечивается введенным вавтомат управляющим барабаном, на однойстороне которого установлены копирныекольца и упоры, служащие для управления30 механизмом гибки и механизмом отрезки, ана другой стороне - упоры, служащие дляуправления механизмом подачи заготовкичерез введенный в автомат мальтийский механизм, механизм гибки кольца выполнен в35 виде двух полэунов с направляющими канавками на формующей части, посредствомпальцев связанных с копирнылги кольцамиуправляющего барабана. и размещенноймежду ползунами неподвижной гладкой оп 40 равки со сквозной прорезью на торцевойчасти, а узел сбрасывания выполнен в видедвух направленных навстречу один другомуклиньев, жестко связанных с полэунами иразмещенных в прорези оправки,451798030Г-Г Риа 7.Составитель В, БородинТехред М,Моргентал К ектор М, Керецма актор аказ 73 ВНИИ ул. Гагарина роизводственно-издательский комбинат "Пате ж Тираж ПодписноеГосударственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5
