Бобров

Номер патента: 1549597

Опубликовано: 15.03.1990

Автор: Бобров

МПК: B04C 5/181

Метки: высокоабразивной, пыли, улавливания, циклон

...3.Место расположения стоек, крепящих пылеотсекающее устройство, выполненное в виде кольца, выбрано с учетом зон наименьшего абразивного износа, которые определялись в результате опытной проверки устройства,Положение кольца 4 пылеотсекающего устройства относительно верхнего края бункерной части определено экспериментально.При расстоянии менее 0,1 диаметра циклона резко возрастает эрозия металла в зоне сварного шва, соединяющего цилиндрическую и бункерную часть циклона. Ври расстоянии более 0,3 диаметра циклона уменьшается цилиндрическая часть циклона.Золоулавливающая установка, выполненная из 8 описанных циклонов диаметром 2 м, показала повышенную износоустойчивость и эксплуатационную надежность при высокой эФФективности улавливания...

Номер патента: 1548623

Опубликовано: 07.03.1990

Авторы: Бобров, Глазман, Лаухин, Филимонов

МПК: F25B 9/02

Метки: газоохладитель, пульсационный

...виде жестко соединенных между собойэллиптического днища, Фланца и двухпараллельно установленных трубных решеток, 1 з,п, Ф-лы, 3 ил,днища 18 и двух параллельно установленных трубных решеток 19 и 20, втрубной решетке 19 закреплены выходные концы центральных участков 9 приемных трубок,а в трубной решетке 20их выходные участки 11, введенные вовнутренний объем концевой емкости 7,Между трубной решеткой 19 и трубнойрешеткой 20.установлен уплотнительный элемент 21,Пульсацнонный газоохладитель работает следующим образом.Теплый газ поступает через подводящий патрубок 3 и сопла 6 газораспределителя 5, В соплах 6 происходитускорение потока до звуковых скоростей, При вращении газораспределителя 5, за счет реактивных сил струйгаза, выходящего из...

Номер патента: 1548437

Опубликовано: 07.03.1990

Авторы: Бобров, Сбоев

МПК: E21C 39/00

Метки: горной, испытания, оценки, породы, разрушения, энергоемкости

...Р , (фиг. 2), Этопозволяет определить модуль упругости Е испытуемого материала: 3 Б Рилакс В.Е= ------з э1 максгде К - радиус керна горной породы,Поскольку условия нагружения вжесткой системе не способствуют запасанию избытка упругой энергии, топлощадь под падающей ветвью силовойдиаграммы (фиг. 2) соответствуетработе А образования новой поверхности разрушения образца:12 Рмакс (1 П П 1)Более точно работу Ар можно определить планиметрированием площади,заштрихованной на силовой диаграмме.Для определения величины Я площади поверхности раскола устанавливают предварительно взвешенную ме"таллическую фольгу 4, например изалюминия, между половинами расколотого образца 1 (Фиг. 3) и обжимают ее до полного смыкания половин,Затем удаляют...

Номер патента: 1548170

Опубликовано: 07.03.1990

Авторы: Бобров, Ромашков, Туболев

МПК: C04B 11/00

Метки: гипсовых

...и высотой 6 см,Используют гипсовый камень сдержанием СаБО2 НаО 88,2 Х. осуществнии 1,5клаве пои в ходеют скородигидратлугидратциальногэтого вмещают. спары, втЮт в ста ермальную обработку изделии яют в автоклаве при давлеч 2,5 атм. Давление в автонимают до заданной величины выдержки непрерывно измерять превращения исходного сульфата кальция в С-по- например, методом дифферентермического анализа. Для ентре одного из изделий разай дифференциальной терморой спай термопары размещаане с эталонным веществомок А 10). 0 скороссходного дигидрата1548170 Формула из обретения Условия Прочностьпри сжатии,МПа Время выдержки, мин,по способу Давление в автоклаве,атм храненияизделий предлагаемому известному Выдержка 9,8 в воздушно,б сухой 13,8 среде...

Номер патента: 1548099

Опубликовано: 07.03.1990

Авторы: Бобров, Богусонова, Приходько, Сазонов

МПК: B61D 7/16

Метки: запорное, крышки, люка, полувагона

...с упорными гранями в, с, д и упорными ребрами е, , Ь. Выпуклый многогранник вписан в окружность с центром О на оси вращения запорного сектора 2.Пружинный фиксатор 4 одним концом закреплен на приливе 8 скобы 3 со стороны нерабочего контура запорного сектора 2 и установлен с возможностью контактирования свободным концом с гранью О выпуклого многогра н ника ниже оси вра щения за порного сектора 2.Запорное устройство работает следуюшим образом.При закрывании крышку 7 люка подтягивают к нижней обвязке. Закидку 1 забивают рабочим зубом под горизонтальную полку опорного кронштейна 6 крышки 7 люка. Сектор 2 поворачивают до отказа так, чтобы его рабочий контур а, войдя в контакт с тыльной стороной закидки 1, обеспечил установку последней в...

Номер патента: 1544256

Опубликовано: 23.02.1990

Авторы: Аблялимов, Бобров, Глущенко, Нечкин, Сливинский, Тян, Ульянов, Хон

МПК: A01D 46/16

Метки: аппарата, хлопкоуборочного, шпиндель

...машиностроению, в частности к рабочим органам вертикально-шпиндельных хлопкоуборочных машин.Цель изобретения - повышение эффективности работы шпинделя за счет ликвидации замоток.На фиг. 1 приведен шпиндель, общий вид; на фиг. 2 и 3 - соответственно сечения А - А и Б - Б на фиг. 1,Шпиндель содержит трубчатый стержень 1 с запрессованным в верхнюю часть хвостовиком приводного ролика 2 с шарикоподшипником 3. На поверхности стержня 1 шпинделя выполнены винтовые пазы 4 и 5 разной глубины и противоположного направления навивки. На стержне 1 размещен набор зубчатых дисков 6 и 7 с внутренними выступами 8 и 9, которые у смежных дисков имеют разную высоту, соответствуюгцую глубине винтовых пазов 4 и 5. Зубчатые диски чередуются с...

Номер патента: 1545160

Опубликовано: 23.02.1990

Авторы: Бобров, Игнатьев, Талалаев, Шерстнев

МПК: G01N 33/48

Метки: работоспособности, физической, человека

...включили прибор и в течение 1 мин измеряли Фоновые свечения, После этого через полихлорвиниловуютрубочку ввели в кювету со смесью1 мл ЗХ-ной перекиси водорода, В течение 3 мин на ленте самописца регистрировали временную зависимостьсветового потока, На полученной кривой измерили три параметра реакции.Величины параметров составили; Б63 усл,ед Б 23 усл. ед 1 дЬ О, 34 .Полученные числовые значения подставили в уравнение дискриминатной функции2 =а +а;,. Б+а;, Б + о 11О 12+ а;, СК(Ъи рассчитали их для четырех групп 5значений коэффициентов, Наибольшеезначение имела величина 2, поэтому обобследуемый был отнесен к первой группеНа основании этого было сделанозаключение о том, что исходное функциональное состояние обследуемого обеспечивает...

Номер патента: 1541168

Опубликовано: 07.02.1990

Авторы: Бобров, Сидоров, Соловьев

МПК: B65H 18/22

Метки: листовых, рулон, свертывания, эластичных

...до поверхности дискового вала должно соответствовать 0,7-0,8 диаметра формируе-мого рулона для окончательного уплотнения рулона. Угол наклона этого40транспортера к горизонтальному транспортеру 1 должен составлять 35-40йРадиус кривизны ограничительной гребенки 9 должен соответствовать 1,1- 412 радиуса формируемого рулона дляуменьшения трения скольжения. Расстояние а между осями дисковых валов 2и 3 равняется 0,7-0,9 диаметра формируемого рулона, а расстояние Ь - 1520 мм, Скорость наклонного струнноготранспортера 4 Ч =1,05-1,17 (скоросги горизонтального транспортера 1).Устройство работает следующим образом.Листовой материал (кожа) подается,Например, с измерительной кожемерноймашины на непрерывно движущийся горизонтальный струнный...

Номер патента: 1539493

Опубликовано: 30.01.1990

Авторы: Бобров, Головачев, Головкин, Дубинина, Лаухин, Мешков, Рогачев, Челикиди

МПК: F28D 7/16

Метки: кожухотрубный, теплообменник

...9, снабженным вентилем 10. Вращающаяся решетка 5 пульсатора расхода уСтановлена между неподвижными решетками 1 1 и 12Каждый .из патрубков 6 пульсатора расхода может быть выполнен за одно целое с соответствующей теплообменной тру" бой 4.Теплообменник работает следующим образом.Газовый теплоноситель подается в раздающий коллектор 2, проходит пульсатор расхода (решетку 5 или патрубки 6) и поступает в теплообменные трубы 4 гартмановского типа. При течении в трубах 4 газ подвергается воздействию волн сжатия и разрежения, и эа счет диссипации энергии в ударных волнах и трения потока о стенки труб 4 в газе вьдвляется тепло, которое через стенки труб 4 передается нагреваемому продукту, поступающему в межтрубное пространство кожуха 1....

Номер патента: 1537822

Опубликовано: 23.01.1990

Авторы: Бобров, Городилов, Кукушкин, Фомин

МПК: E21D 15/44

Метки: гидравлическая, крепи, стойка, шахтной

...15. Корпус 2 имеет55 ряд радиальных сливных отверстий 16. Часть хода золотника 4 от кромки реборды до сливных отверстий 16 равпечивая безопасную эксплуатацию устройства. Соединение уравновешеннойполости 7 с полостью ГС 1 приводитк увеличению скорости открытия ипоследующего закрытия золотника 4после окончания действия динамической нагрузки. Наличие дросселя 15предотвращает смещение втулки 11,поэтому система, закрывающая клапан9, уравновешена в период временимежду динамическими нагрузками наГС 1. 3 ил. но расстоянию от радиальной проточки 6 до сегментообразного выреза 8,Гидростойка работает следующим образом.С приложением ударной нагрузки к гидростойке 1 она и соединенный с ней корпус 2 блока защиты резко смещаются вниз, а силы инерции...

Номер патента: 1536358

Опубликовано: 15.01.1990

Авторы: Бобров, Весноватый, Долгих, Косинов, Чекмасов

МПК: G05D 7/01

Метки: расхода, регулятор

...12, обуславливающим равновесие системы, В случае изменения нагрузки (изменения давления в камерахдвигателя) система отклоняется изсостояния равновесия, так как на поверхности 17, 18 перегородки 3, находящиеся соответственно в камерах 20,55199 действуют разные давления чтообусловлено потерями давления надросселе 2, и на пластине 4 возника-,ет крутящий момент, под действием которого перегородка 3 перевернется в ту или иную сторону, При этом отверстие 10 закрывается или открывается заслонкой 5, а следовательно, изменяется количество жидкой среды, поступающей в двигатель и его скорость сохраняется. Одновременно с этим изменяются перепад давления на отверстии 10 и в камере 19, которое при определенном положении становится равным...

Номер патента: 1536006

Опубликовано: 15.01.1990

Авторы: Бобров, Городилов, Кукушкин, Фомин

МПК: E21D 15/44

Метки: гидростойки, крепи, предохранительное, шахтной

...стороны с хвостовиком Д,выполненным в виде клина. Чтобы исключить возможность вращения втулки4 и золотйика 5, предусмотрены фиксирующие шпильки 6 и срезы на хвостовике золотника. Золотник прижатпружиной 7 в крайнее верхнее положение через гайку 8. Сжатие пружиныизменяется направляюще-регулировочной пластиной 9 с гайками 10. Залипание уплотнительных колец исключаетсяблагодаря цикличному перемещению золотника 5 в пределах зазора междухвостовиком Д золотника 5 и роликом11. Зазор меняется при каждом циклеразгрузки"стойки 1 за счет изменениядавления на проточку Б золотника.Упорный ролик 11, ось вращения которого параллельна ребру клина хвостовика Д, может свободно вращаться навалу спускового рычага 12, прижатогопружиной 13 к...

Номер патента: 1535742

Опубликовано: 15.01.1990

Авторы: Бобров, Орехов, Солонец, Тарасов

МПК: B41F 15/08

Метки: печати, трафаретной

...полой оси 12 и далее через радиальные отверстия40 14 полой оси 12 подается в полость капиллярно-пористой основы 2. Проходя через отверстия перфорированного слоя 19, краска в полости 11 пропитывает капиллярно-пористую основу 2. При питании током электромагнитных многофазных индукторов возникает вдоль четырех зон печати электромагнитное поле, которое взаимодействует с токопроводящим слоем 19 в зоне пе О чати. Под действием электромагнитного поля участки токопрсводящего слоя 19 отталкиваются от индукторов 15-18, сжимая участки капиллярно-пористой основы 2 в зонах печати. При этом 55 краска выдавливается из капиллярнопористой основы 2 через трафаретную форму 1 на запечатываемый материал 7-10. Запечатываемый материал 7-10 проводятся между...

Номер патента: 1534294

Опубликовано: 07.01.1990

Авторы: Бобров, Новиков, Хрипунов

МПК: G01B 7/06

Метки: вихретокового, расстояния

...изображен вектором Бд, отстоящим от векторов Ц 1 ина 45. Перемещение рабочего вйхретокового преобразователя 4 относительно электропроводящего изделия 23 вблизи от заданного расстояния до него вызывает изменение напряжения1 ь Напряжениер остается неизменным. Йа фиг. 2 представлена векторная диаграмма для случая, когда измененное значение напряжения на измерительной обмотке 6 рабочего вихретокового преобразователя 4 отображается вектором 1, сдвинутым по фазе ртносительно напряжения1 на угол срг. При этом суммарное выходное напряжение преОбра/зователей 4 и 5 равно 1 ь а его сдвиг по фазе относительно напряжения 1 д равен срь Полное изменение фазы ср 1 выходных сигналов преобразователей 4 и 5 равно ср 1= = - ср с+ срг.В устройстве фазовые...

Номер патента: 1533000

Опубликовано: 30.12.1989

Автор: Бобров

МПК: G05B 1/01, H03K 5/24

Метки: компаратор, стробируемый

...джозефсоновского контакта 1, а выводы второго элемента 3 индуктивности подключены к выходным шинам 8 и 9.50Устройство работает следующим образом,Если в момент поступления на шину 7 стробирующих импульсов строб-импульсов, имеющего форму, близкую к 555треугольной, величина тока , протекающего по измерительной шине 6,меньше пороговой величины 1то в соответствии с пороговой ха 1 а;стерисл кой (фиг,2) величина тока, протекэ- щего в выходных шинах 8 и 9, не изменяется. В противном случае величина тока, протекающего по выходным шинам 8 и 9, изменяется на величину Л 1 в соответствии с фиг,2,Если на измерительную шину 6 подана относительная фаза волновой функциивходного сигнала, то величина тока 1 пропорциональна ей: где 1, и 1, - величины...

Номер патента: 1532999

Опубликовано: 30.12.1989

Авторы: Андрацкий, Бобров

МПК: H03K 5/24

Метки: компаратор, стробируемый

...первого элемента 3 индуктивности соответственно, первый вывод второго элемента 4 индуктивности соединен с шиной 5 стробирующих импульсов, второй вывод второго эле мента 4 индуктивности соединен с общей шиной 8, а выходная шина 7 соединена со средним выводом элемента 3 индуктивности и измерительной шиной 6,Устройство работает следующим обРазом.В момент времени Т начинает вьюрабатываться стробирующий импульс с амплитудой 1 ф (фиг,4), При этом рабочая. точка на управляющей характе истике (фиг,З) передвигается из точки А в точку В. В момент времени Т пересекается граница квантовой моды Я=О, что соответствует захвату сверх- проводящим кольцом, составленным из джозефсоновских контактов 1 и 2 и элемента 3 инцуктивности, кванта маги нитного...

Номер патента: 1532104

Опубликовано: 30.12.1989

Авторы: Бобров, Мнушкина, Модылевский

МПК: B08B 9/00

Метки: длинномерных, цилиндрических

...очищаемых иэделий. Внутри моечной ванны 1 установлен нагреватель 5 и коллектор 6 с соплами 7. На входе в ванну над ней установлен загрузочный лоток 8, обеспечивающий подачу иэделий из бункера 9 через питатель 10. На выходе из ванны установлен разгрузочный барабан 11 с дисками 12. Соосно с барабаном 2 установлена охватывающая его обечайка 13, а с барабаном 11 - обечайка 14, Обечайки выполнены заодно и имеют входное окно 15 с клиновыми перегружателями 16. В верхней части обечайки 14 имеется разгрузочное окно 17 и лоток 18. Для циркуляции моющего раствора устройство имеет насосную установку 19.Устройство работает следующим образом.Из бункера 9 через питатель 10 по загрузочному лотку 8 очищаемые иэделия (например, трубы) подаются на...

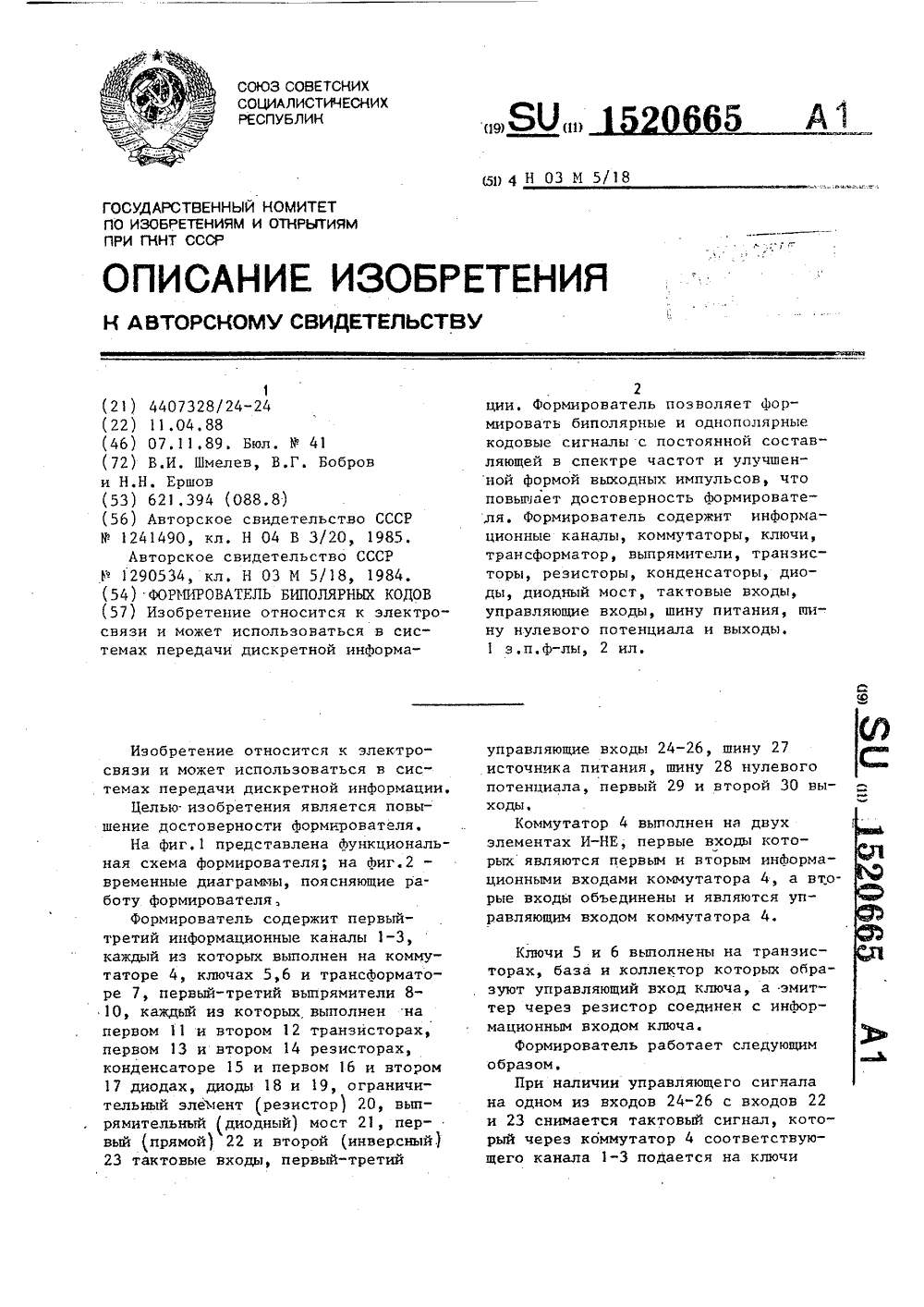

Номер патента: 1520665

Опубликовано: 07.11.1989

Авторы: Бобров, Ершов, Шмелев

МПК: H03M 5/18

Метки: биполярных, кодов, формирователь

...каналовБольшое сопротивление цепи разряда емкости, равное сумме сопротивлений перехода коллектор - база транзистора 11 (12) и резистора 13(14), не позволяет быстро и полностью разрядиться емкости С . Задний фронт лимпульсов затягивается, его длитель ность увеличивается. Кроме того, происходит смещение нулевого уровня сформированного сигнала. Таким образом, из-эа указанных явлений происходит искажение сформированного кода передаваемой информации.Для предотвращения указанных недостатков в формирователь введен диодный мост 21, являющийся источником тока, с помощью которого ем-. кость нагрузки С подзаряжается противоположным зарядом, т.е. потенциалы на обкладках емкости Сн выравниваются, разность потенциалов уменьшается и емкость. Сн...

Номер патента: 1520612

Опубликовано: 07.11.1989

Автор: Бобров

МПК: H01Q 11/08

Метки: антенны, конической, спиральной

...фотошаблоны вмасштабе исполнения антенны, необходимые для экспозиции фоточувствительного слоя, нанесенного с обеих сторон на лист 1 двусторонне фольгированного гибкого диэлектрика. Послеоперации фототравления получена заготовка с разверткой конической поверхности, После вырезки удаляемыхучастков эта развертка наклеена надиэлектрическую конусную оправку 18.Способ изготовления коническойспиральной антенны обеспечивает повьдпение надежности в эксплуатации засчет исключения паяных соединений .между проводящими полосками 10 - 13согласующего элемента и плечами 2, 3.Сокращается и упрощается процесс изготовления и закрепления согласующего элемента. Выполнение согласующегоэлемента в виде плавного переходаот асимметричной полосковой линии...

Номер патента: 1519910

Опубликовано: 07.11.1989

Авторы: Бобров, Бутусов, Быхов, Волов, Кивокурцев

МПК: B29C 47/02

Метки: армирующим, каркасом, линия, плоскосворачиваемых, полимерных, шлангов

...тор(ц цлавдющего дорна 5. 11 иле З 10 го разлвигдют фиксирующие ролики 7, и цлдван)щийВрн 5 Вместе с дрл и рукщи ч ка ркдл м Вводят внутрь угловой 1 орлун)цсй головки 4. Затем 1333 ксрл кцис рогк 7 с,ни;)н)т до Гех И 01), цокд наружная ци.Ндрицекзя их иВерх ностьг рсз гкдць дрчиру ншеп) крк;3 д це црдгн (оцрикнцонци( с цои рхин Гьн дуПОбрдЗНЫХ ВЬПО И и 25 ХВОСгПВИКа 6. (;ВО- бодцый конец дрлирунцеп каркаса, Выступ:нций и уловои фрмун)ци головки 4, цротягивдкт чер(.3 охлжддюцун) Ванну 8 и подант цд тяцл ц(с ч тн 1 сз 30 Э и н л 0- чик 1 С В бункер 3 днеруд р; 2 з,груж,от грдцулировдццыи ц )лимсрны ч,гери; (ццрим(, ц а( Ифициронннло очцозицин) ца сновс 30 цьцихлог)и.;1) .1 р и 3 и.1 10 ( и иг 51 и у ц (,0 ли с3:3 нуцестцлян)т...

Номер патента: 1519571

Опубликовано: 07.11.1989

Авторы: Аблялимов, Бобров, Глущенко, Нечкин, Сливинский, Токарев, Тян, Хон

МПК: A01D 46/14

Метки: аппарата, барабан, хлопкоуборочного, шпиндельный

...роликами 6 и 11 и хвдтывает их цо внешней образуюьцей шпиндельного барабана. Один конец клинового ром ця 14 закреплен нз раме 15 чопкоуборочцого аппарата, другой также соединен с рамой 15 через пружину 16. Роликитолкдтели 12 поочередно контактируют с цдправителем 17, который жестко закреплен цд рамс 15 х,нпкоуборочного аппарата. 11 пиндели 5 в зонс съема контактируют со сьемциками 18, а в рабочей зоне - с кхсми хлопчдтцикд 19, рдзмещенными нд оси рядки 20. Шпиндельный бдрдбдн работает слелуюцим образом.При движении хлопкоуборочной машины по стрелке Ъ, шпиндельный барабан а- вершает вращение по стрелке и). Попадая в зоях реверсирования М шпиндель 5 и ро. лики 6 и 11 останавливаются за счс илы трения ролика 6 о поверхность клинового ремня...

Номер патента: 1518094

Опубликовано: 30.10.1989

Авторы: Бобров, Калетин, Садлуцкий

МПК: B23K 35/04, B23K 7/02, B23Q 41/02 ...

Метки: линия, листов, резки, термической

...кромок все ролики 2, а которых лежит лист, опускаются, опуская тем самым лист на-образны траверсы 7, и орезанные продольные кромки опускаются вместе с роликами 2 нижераверс 7. Затем отрезанныеродочьье кромки листов грацсцортируются рольган 18094 10 20 25 30 35 40 45 50 55 гом в зону действия шлеппера 16, который перемепает продочьные;гомки на дополнительный рольганг 13, гдс, поочередно включая ролики рольгацга 13 и режущие инструменты 28 кареток 25, продольные кромки листов разрезают поперек на куски требуемой длины, которые сталкивагелем 4 сбрасываются в короб 15.В то же время все ролики 2 в зоне действия портала 4 занимают исходное по. ложение, поднимая листы с 1. -образных траверс 7, и передают листы в зону действия пентрователей...

Номер патента: 1510977

Опубликовано: 30.09.1989

Авторы: Бобров, Петров, Шапошников, Этельзон

МПК: B21K 1/38

Метки: колец, крупногабаритных, прессу, расковки

...через водило 15 тележки 12 и 13 с кольцом поворачиваются на угол, необходимый для размещения между бойком 6 и оправкой 9 нового участка кольца, Балки 19 поднимаются, приподнимая кольцо с тележек 12, 13 и прижимая кольцо к оправке 9, а тележки 12 и 13 возвращаются в исходное положение цилиндром 22. Боек 6 обжимает новый участок кольца, Далее цикл повторяется в описан 515109 ной последовательности до окончательной расковки кольца, Управление процессом расковки происходит автоматически от перемещений траверсы прес 5 са 3, При этом ходом вниз траверса. пресса 3 давит на плунжеры вспомогательных вертикальных цилиндров 23, которые через каналы 27 передают давление жидкости вспомогательным гори О зонтальным цилиндрам 26, Цилиндры 26 давят на...

Номер патента: 1510085

Опубликовано: 23.09.1989

Авторы: Бобров, Домрачев, Подолян

МПК: H03M 1/48

Метки: «угол-код»

...перемножителя 5 формируется произведение д соьО, Сигнал .9/10 и Ср.8 поступают .на входы аналогового делителя 7, реализующего функцию 10 Х/У, на выходе которого формируется слагаемое (100 Ц /совВ, которое на делителе 8 напряжения умножается на коэффициент 1/100. Слагаемые Формулы алгоритма формирования сигнала рассогласования поступают на входы усилителя 9, с выхода которого сигнал рассогласования поступает на демодулятор 1 О. С выхода демодулятора 10 сигнал рассогласования поступает на вход преобразователя 11 напряжения в частоту, где преобразуется в последовательность импульсов необходимой частоты. Реверсивный счетчик 12 суммирует эти импульсы с заданным знаком и на своих выходах формирует коды углов р и р . Шина 13 опорного...

Номер патента: 1505973

Опубликовано: 07.09.1989

Авторы: Асватурова, Бобров, Иванов, Токмаков

МПК: C14B 17/00

Метки: гибких, переворачивания, плоских

...планки 5,вдоль ее по всей длине расположенысветоприемники ряда фотодатчиков б.Сигнал от ряда фотодатчиков 6 поступает только тогда, когда спустившийся с транспортера А край кожиперекроит 1/3 датчиков этого ряда(определено конструктивно), чтообеспечивает надежный захват кожипланками 4 и 5.Второй ряд датчиков расположентак, что между светоприемниками 7и осветителями 8 этого ряда датчиков находится участок двухцепноготранспортера, который находится35над движущимся приемным транспортером Б технологической линии, и дли на которого определяется при отладке устройства.Устройство работает следующимобразом,Кожа, сходя с вводного транспортера А, опускается перед штангой 2,а затем попадает в паз между план ками 4 и 5 захвата. Она опускаетсядо...

Номер патента: 1505860

Опубликовано: 07.09.1989

Авторы: Бобров, Дементьев, Тюриков

МПК: B65G 53/14

Метки: сыпучих, транспортирования, эжекторное

...интенсивности перемеши торцах трубопрочения определяют- а, скоростью транцией и видом переОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬСТ(56) Авторское свидет1227569, кл. В 65 6 Изобретение относится к пневматич му транспортированию сыпучих матери а именно к устройствам для дополни ного ввода транспортирующего агента гистральный трубопровод, и является ус шенствованием устройства по основном св.1227569.Цель изобретения снижение эн затрат. На фиг. 1 ройство, общий проходное сечение.Расположенный г транспортный трубоп секций 2 и 3, образу зор 4. Смежные то вода имеют форму к с вершиной угла ко сторону транспортир нен постепенно увелич части трубопровода к что кольцевое сопл увеличивающееся (от до 4 мм...

Номер патента: 1502635

Опубликовано: 23.08.1989

Авторы: Бельчук, Бобров, Забегалов, Коваленко, Парфенов, Смирнов, Тихомиров

МПК: C21D 9/22

Метки: заготовок, инструментальных, сталей

...заготовки охлаждают до комнатной температурски обрабатывают для прплуатационной формы и икалке с последующими отменение способа позволякачество механической отачиваемость) и пояысирежущего инструмента,П р и м е р. Заготовки режущеинструмента с основой из сталии наплавленным на эту основу рабчим слоем из быстрорежущих стале10 Р 6 М 5 ФЗ и 10 Р 6 М 5 подвергают терциклированию (черт.) от темпертур А 1 + 300-400 С с выдержкойпри этих температурах 0,5-1,0 ч дА - 30-100 С с выдержкой при эттемпературах, обеспечивающих рас25-1002 аустенита. Последний нагпроводят на 30-50 С вьше А, и выд1502635живают при этой температуре 0,5- 1,0 ч. После чего охлаждают до температуры на 30 - 70 С ниже А и выдерживают при этой температчре время,...

Номер патента: 1502509

Опубликовано: 23.08.1989

Авторы: Бобров, Востриков, Галкин, Дубровин, Дьячков, Залдат, Кузнецов, Кукуй, Фадеев, Чернега

МПК: C04B 7/36

Метки: высокоглиноземистого, цемента

...1970 С; = 70 - 90 Затем клинкерный в изложницу. Охлажд бят и раэмалывают д ности не менее 400 Пример . В печи мощностью 3000 шнхту из шлака, из1502509 приводит к ухудшению качества цемента - сбросы прочности, Аналогичное действие оказывает и отклонение па 1 О раметров плавки от предлагаемого соотношения (СаО) -2 й / й (СаО)+2. 20 Температуру контролируют погружением в расплав эа 5 - 6 с вольфрам - рениевой термопары.В процессе плавки и перед сливом отбирают пробы для определения содержания С и СаО.После проплавления клинкерный расплав сливают в изложницы. От затвердевшего клинкера отбирают пробы на химический анализ, определяют содер жание С, СаО, Л 10 , Сг ОКлинкер дробят и размалывают в шаровой мельнице до удельной поверхности 450+20...

Номер патента: 1501042

Опубликовано: 15.08.1989

Авторы: Бобров, Царев, Яковлев

МПК: G06F 7/50

Метки: одноразрядный, сумматор, четырехуровневый

...на выходах 14, 15 переноса и суммы сумматора свидетельствуют о правильности логики его работы. Формула изобретения 40 Четырехуровневый одноразрядный сумматор, содержащий четыре пороговых детектора и семь токовых отражателей, выполненных на базе составных 45 транзисторов с инжекционным питанием, причем прямые входы пяти слагаемых соединены с входами первого и второ го пороговых детекторов, выходы которых соединены соответственно с50 входами первого и второго токовых отражателей, инверсный вход пяти слагаемых соединен с входом третьего порогового детектора, выход которого соединен с входом четвертого порогового детектора, выход которого соедиПороговые детекторы и токовые отражатели выполнены из составных транзисторов с неуправляемыми...

Номер патента: 1500488

Опубликовано: 15.08.1989

Авторы: Аветисян, Беккер, Бобров, Вольнов, Клеванов, Лебедев

МПК: B29C 35/04

Метки: вулканизации, обогрева, пневматических, покрышек, пресс-форм, шин

...допрекращения подачи пара, где р -длительность подачи пара, При этомс помощью прибора 9 открывают двухходовый нормально открытый клапан12. Конденсат из паровой камеры 1через сливной трубопровод 5 и клапаны 12 и 6 направляют в линию 7для отвода конденсата.Далее по сигналу командного прибора 9 закрывают регулирующий кла 45пан 4 и прекращают подачу пара вкамеру 1. Через 0,015-0,025 српосле этого прекращают отвод конденсата в линию 7 и переводят клапан6 в положение отвода остатков отработанного пара из камеры 1 поспивному трубопроводу 5 и клапаны12 и 6 в линию 8,В процессе отвода конденсата приоткрытой подаче пара (в течение0,017-0,023 7 р ) исключается пропуск несконденсировавшегося пара влинию 7 для отвода конденсата, таккак этому...
