Бобров

Номер патента: 1220812

Опубликовано: 30.03.1986

Авторы: Бобров, Солонец

МПК: B41F 15/34

Метки: варианты, его, натяжения, печатной, раму, сетки, трафаретной, формы

...перемещения штоков. Система перемещения штоков состоит из размещенных по одному с каждой стороны рамы механизмов перемещения штоков, каждый из которых включает шарнирно закрепленные на основании 1 направляющие 5, в каждой из которых установлен шток 3, группу направляющих блоков 6 7, Блоки 7 неподвижно закреплены на основании своими осями, а блоки 6 размещены на основании свободно и каждый из них соединен своей осью с соответствующим штоком, На основании смонтирован натяжной блок 8 с приводом его вращения. Гибкий орган 9 огибает попеременно неподвижные и подвижные направляющие . блоки и закреплен своими концами на натяжном блоке 8, Натяжные блоки 10 15 20 25 30 35 40 45 50 размещенных один напротив другого механизмов перемещения штоков...

Номер патента: 1219804

Опубликовано: 23.03.1986

Авторы: Бобров, Грибанов

МПК: E21B 49/00, E21C 39/00, G01N 3/00 ...

Метки: горных, пород, проницаемости

...и подачи рабочей жидкости через отверстие в нем. С торцов стержня 3 размещают тарельчатые пружины 4, выполненные, например, из фторопласта, и уплотняют их при помощи втулки 5 и гайки 6. С одной стороны образца 1 устанавливается опора 7, а с другой - рабочая головка 8 с наклонными на ее боковой поверхности тензодатчиками 9, соединенными с регистрирующим узлом 10. На внутренней поверхности крышек 11 корпуса 2 размещают последовательно втулки 12 и тарельчатую фторопластовую пружину 13. Внутреннюю полость образца 1 соединяют с одним источником 14 давления, а корпус 2 - с другим источником 15 давления.Нагружают образец 1 внешним радиальным давлением, осевым сжатием и поровым давлением до значений, соответствующих пластовым условиям....

Номер патента: 1219693

Опубликовано: 23.03.1986

Авторы: Алексеев, Бобров, Вирин, Зайцев, Костенко, Сорокин, Строганов, Суслова, Цимерман, Щекина

МПК: D06P 3/62

Метки: красителями, крашения, пряжи, прямыми, хлопчатобумажной

..."Превоцелл" в количестве 0,17(0,04 кг)и промывка в этой воде втечение 1 О мин.10. Спуск промывной воды.11. Промывка в чистой воде при30 С.12. Промывка в холодной воде.13. Заливка чистой умягченной воды и подача химикатов для закрепленияокраски "Устойчивая 2" в количестве43,(1,6 кг) и уксусной кислоты вколичестве 0,5 Е (0,2 кг).4. Подогрев до 50 С и выдержкапри этой температуре в течение 1 О мин.15. Спуск ванны и выгрузка пряжи.16, Отжим пряжи в центрифуге,17. Сушка в камерной сушилке.18. Отлежка.19. Перемотка пряжи из мотков вбобины,П р и м е р 2. Кращение осуществляют по примеру 1. В операции 7 используют 26,7 кг раствора производства эпоксидных смол со средним содержанием компонентов (табл.1), рассчитанного из необходимости подачи...

Номер патента: 1219607

Опубликовано: 23.03.1986

Авторы: Бобров, Донцов, Зыков, Квардашов, Корнев, Кукушкин, Логинов, Масленников, Николаев, Сулимова, Юровский

МПК: C08K 3/22, C08L 9/00

Метки: диенового, каучука, основе, резиновая, смесь

...вальцах по методикам, принятым для обработки комбинации изопренового и цис - дивинилового каучуков, Смесь вулканизуют в электропрессе при 155 С в течение 20 мин.В табл.З приведены составы резиновых смесей и свойства вулканизатов.П р и м е р ы 11 - 14. Состав резиновой смеси и ее изготовление аналогичны примерам 8-10, а количественное содержание предлагаемого соединения варьируют в пределах 2,520 мас.ч. на 100 мас.ч. комбинациикаучуков,:В табл.4 приведены значения условной прочности при растяжении в зависимости от содержания предлагаемогосоединения.Из данных, приведенных в табл.2-4видно, что резины с предложенным соединением СаО 2 пОЯО в количестве 3-20 мас.ч, характеризуются лучшими значениями условной прочностипри растяжении по...

Номер патента: 1218401

Опубликовано: 15.03.1986

Автор: Бобров

МПК: G06G 7/16

Метки: аналоговое, перемножающее

...первого и второгоусилительных транзисторов .1 и 2, 30 равных 1 р, в первом усилительномтранзисторе 1 протекает ток 1, а во втором усилительном транзисторе 2 - ток 1 (фиг, 2)Напряжение на выходных шинах 22 и 23 определяет З 5 ся разностью этих токов коллектороввьц 1 кц "к (3) Из фиг. 2 следует, что, разностьтоков увеличивается пропорционально 40 величине токов баз первого и второго усилительных транзисторов 1 и 2 или пропорционально величине первого сигнала-сомножителя Б, а величина коллекторных токов порнорцио нальна величине второго сигналасомножителя,Следовательно, на первой и второй выходных шинах 22 и 23 напряжение пропорционально произведению входных сигналов-сомножителей(4) вВых По сравнению с устройством-про тотипом предлагаемое...

Номер патента: 1217541

Опубликовано: 15.03.1986

Авторы: Безуленко, Бобров, Нечепоренко, Солошенко, Цыгура

МПК: B21J 5/00

Метки: заготовок, инструмент, кузнечной, полых, протяжки

...рабочихповерхностях его опорного кольцаи съемника,Па фпг. 1 изображен инструментдля кузнечной протяжки полых заготовок при положении его элементов,соответс гвующем началу процесса съема поковки, продольный разрез; нафиг. 2 - то же, положение элементовпнструмента, соответствующее процессу съема внедрением клиньев, нафзг. 3 - разрез Л-А на Фиг. 2на фит,- инструмент после егоповорота на 90", продольный разрез. Спроцасс съема бойкамн пресса),Инструмент для кузнечной протяжки полых заготовок содержит оправку 1 для протяжки имеющую коническую рабочую часть 2, кольцевой бурт 3и хвостовик 4, а также опорное кольцо 5 и съемннк 6, размещенные на рабочей части 2 оправки со стороны еебурта 3. Рабочие поверхности 7 опорного. кольца и съемника...

Номер патента: 1217418

Опубликовано: 15.03.1986

Авторы: Бобров, Веткин, Дмитриев, Егоров, Золкин, Кузьмина, Лурье, Осипов, Петрова

МПК: A61M 1/10

Метки: аппарат, искусственного, кровообращения

...клапана 33, который в результате217418 бви, Одновременно мембрана 44 насосной головки 49 перемещается в проти"воположную сторону, всасывая кровьиэ полости раны через магистрали 63 3 1 этого закрывается и прекращает доступ газа в приводную камеру 14 насосной головки 12. По импульсному сигналу концевого выключателя 28 на выходе переключателя 29 будет нулевой сигнал, и распределители 31 и 32 возвращаются в исходное поло. Работают они следующим образом. В исходном положении распределитель 57 соединяет приводную камеру 43 насосной головки 41 с выходом регулятора 58, а приводную камеру 42 насосной головки 40 - с атмосферой, При вклю чении насоса-отсасывателя 5 газ с регулятора 58 производительности поступает через распределитель 57 в...

Номер патента: 1217378

Опубликовано: 15.03.1986

Авторы: Бобров, Дюбко, Рыжков, Шелешков

МПК: A61B 17/56

Метки: вращения, суставных, центров

...столО сетку и оси коо вено п имеющи-Х,)+ Л,М динат. щую ис т заме принадлеж у, - координаты центра вращ у, - координаты первом полоХ суставног оордина й данно звену, произво точки М для тр ения звен точки М в лож Х женин;ором положеже во в Составитель Н,ЗемлякЦиткина Техред А,Комарницкая Корректор М.Демчи Реда ака 1 одпи си ое тета СС крытии наб., дФилиал ППП "Патент", г.ужгород, улПроектная, 4 Изобретение относится к способам морфологического исследования тела человека, а именно к способам опреде ления координат суставных центров вращения и длин звеньев тела человека, и может быть использовано при проведении соответствующих измерений в медицине, спорте и эргономике,Целью изобретения является определение смещений суставных центров при...

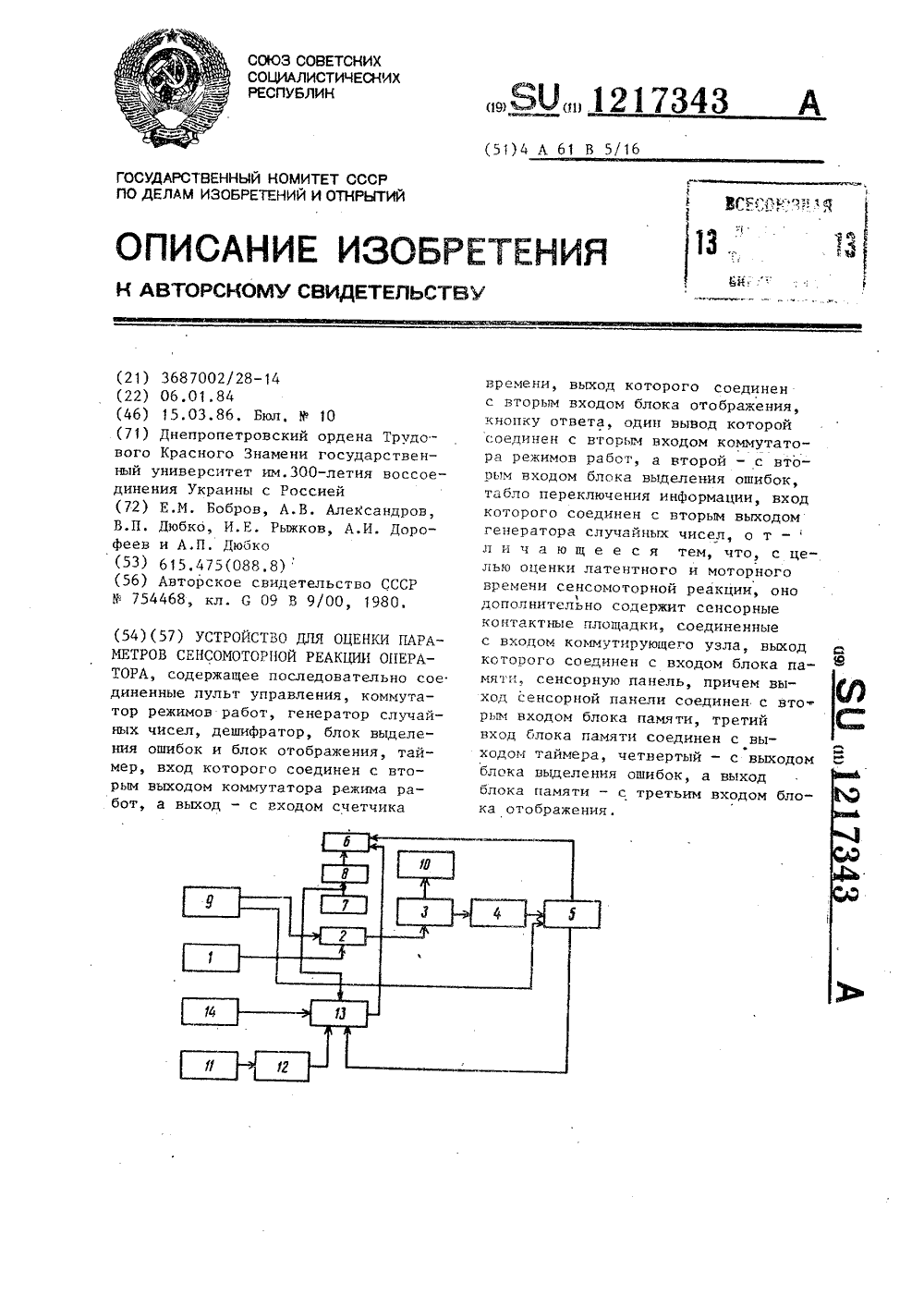

Номер патента: 1217343

Опубликовано: 15.03.1986

Авторы: Александров, Бобров, Дорофеев, Дюбко, Рыжков

МПК: A61B 5/16

Метки: оператора, оценки, параметров, реакции, сенсомоторной

...устройства для оценки параметров сенсомоторной реакции оператора.Устройство содержит последовательно соединенные пульт 1 управления, коммутатор 2 режимов работ, генератор 3 случайных чисел, дешифратор 4, блок 5 выделения ошибок и блок 6 отображения, таймер 7, вход которого соединен с вторым выходом коммутатора 2 режимов работ, а выход - с входом счетчика 8 времени, выход которого соединен с вторым входом блока 6 отображения, кнопку 9 ответа, один вывод которой соединен с вторым входом коммутатора 2 режимов работ, а второй - с вторым входом блока 5 выделения ошибок, табло 10 предъявления информации, вход которого соединен с вторым выходом генератора 3 случайных чисел, сенсорные контактные площадки 11, соединенные с входом...

Номер патента: 1216122

Опубликовано: 07.03.1986

Авторы: Бобров, Елисеев, Коротин, Трофимов

МПК: B66C 1/02

Метки: грузозахватное

...рычагов 5. Рейка 10 выполнена с вертикальным отверстием, в котором подвижно установлен подпружиненный стержень 11, жестко соединенный с установочным элементом 12 для груза. В рейке 1 О расположена прорезь 13, сопряженная с вертикальным ее отверстием. На корпусе 4 закреплены концевые выключатели 14 и 15, включенные в цепь управления источником вакуума. На стержне 11 закреплен кронштейн 16 с возможностью перемещения в прорези 13 для взаимодействия с концевым выключателем 14. На рейке 1 О закреплен кронштейн 17 для взаимодействия с концевым выключателем 15. К несущему элементу прикреплен привод 18 поперечного перемещения захватов.Каждая группа захватов располагается по одной линии и ориентирована вдоль ребра жесткости груза. Поэтому...

Номер патента: 1215984

Опубликовано: 07.03.1986

Авторы: Бобров, Брюховец, Люцидарский

МПК: B25B 23/14

Метки: резьбовых, сборки, соединений

...Электронные ключи 31 - 34 связаны через соответствующие счетчики 47 - 50, триггеры 51 - 54 с ячейкой 55 сравнения, усилителем 56, логическим блоком 57, который связан с клапаном 13 и с кнопкой 58 сброса, последняя через общий триггер 59 связана с триггерами 51 - 54 и счетчиками 47 - 50. Компаратор 30 через блок 60 линии задержки осуществляет связь с каждым из счетчиков резьбозавертывающих головок, а пусковая кнопка 61 - с магнитами 28 соответствующих электромагнитных муфт 17.Устройство работает следующим образом.Рабочие ключи 26 наживляются на резьбовые соединения, после чего нажимается пусковая кнопка 61, включаются магниты 28, которые, притягивая сердечники 19 электромагнитных муфт 17, сцепляют полумуфты 8 и 9. Одновременно происходит...

Номер патента: 1214325

Опубликовано: 28.02.1986

Авторы: Бобров, Забасненко, Забегалов, Ивченко, Литвинов, Папов, Серегин

МПК: B23B 1/00

Метки: механической, резанием, труднообрабатываемых

...1970, с, 40-42,еталла выб то довСвер НИЧЕСКОЙ ОБЙ ИЗ ТРУДНООВ с подогредным пятноможенным на вом плаз заемог ной ду лоя ан распо верхности ре и й с я тем ания, о что, с тельносттличцелью увели обработк а иения произв ВТОРСНОМУ СВ(54)(57) 1. СПОСОБ МЕХА РАБОТКИ РЕЗАНИЕМ ДЕТАЛ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛ ширину срезаемого слоя м ирают больше диаметра анодного пятнаплазменной дуги на две толщины срезаемого слоя.2. Способ по п, 1, о т л и ч аю щ и й с я тем, что, с целью увеличения стойкости режущего инструмента при обработке активных металлов,толщину срезаемого слоя металлавыбирают больше глубины альфированного слоя, образующегося при переплаве в зоне анодного пятна, не менее, чем на толщину окисной пленки,3. Способ по пк, 1 и 2, о т...

Номер патента: 1213529

Опубликовано: 23.02.1986

Авторы: Бобров, Иванова, Новиков

МПК: H03K 5/135

Метки: синхронизации

...тактовых импульсов (фиг. 2 о и 2 Ь), аналогичный по уровню длительности импульс образуется и на выходе элемента 8 (фиг.2)В случае совпадения заднего фронта входного импульса (фиг. 2 й) стактовым импульсом (фиг. 2), приходящим по шине 3 на К-вход триггера 4, последний переключается в нулевое состояние (фиг. 21). С задержкой, обусловленной задержкой распространения сигнала в элементе55 Введение элемента 8 ИСКЛЮЧАЮЩЕЕ ИЛИ исключает сбойные ситуации изза работы триггера 5 в счетном режиме,13529эИСКЛЮЧАЮЩЕЕ ИЛИ 8,триггер 5 переключается задним фронтом этого импульса (фиг. 2), Нулевой уровень(фиг. 2 т), поступающий с прямоговыхода триггера 4 на первый входэлемента И 9 блока 7, запрещает прохождение на выход блока И-ИЛИ 7тактовых импульсов...

Номер патента: 1213476

Опубликовано: 23.02.1986

Автор: Бобров

МПК: G06F 7/50

Метки: многозначный, сумматор

...объединены с (К+1) вхо-,.:дами 6-1 О инверсных значений тех жеслагаемых и подключены к входу К -готокового отражателя 18, вес инжекторакоторого (К)(К+1), выход К-го токового отражателя подключен к выходу19 суммы сумматора,Устройство может работать с любой,заранее заданной значностью (К ) Пороговый детектор 12 имеетвес 8 инжектора, поэтому в егобазу втекает ток, значения коО Слагаемые на прямых входах 1-5 могут принимать значения из множества Е 24 = 0, 1, 2, 3 в виде соответствующих амплитуд тока. Из 1024-х комбинаций значений пяти слагаемых лишь 15 16 имеют различные суммы компонент(амплитуд токов), Эти 16 комбинаций выстраиваются в упорядоченную относительно сумм компонент токов последовательность: 0.1,2.3.4.5.6,7,8,9.10, 20...

Номер патента: 1170657

Опубликовано: 15.02.1986

Авторы: Бобров, Иванов

МПК: A61B 10/00

Метки: алкоголизма, диагностики

...не менее 1/3 поля зрения обследуемого. Испытуемого просят расслабиться и следить за изображениями, которые будут появляться на экране. В случайном порядке ему.предъявляют пять серий, содержащих по весть зрительных стимулов. Из них: одна серия нейтральных раздражителей(вспышка света) и четыре монотематических серии слайдов черно-белого изображения с эмоционально значимым содержанием., Длительность экспозиции каждогостимула 2,5 ф О, 1 с, интервал 3,0+0,1 с Длительность предъявления серии стимулов 30 + 1 с, интервал между сериями 35-40 с. При проведении исследований используют серии слайдов с сексуальным,пищевым, семейным и алкогольным содержанием.Одновременно с предъявлением зрительных раздражителей у испытуемогорегистрируют...

Номер патента: 1208267

Опубликовано: 30.01.1986

Авторы: Бобров, Николин, Яйло

МПК: E21F 5/00

Метки: выбросоопасной, выбросоопасных, глубины, разработки, шахтопластов

...иэ выражения 1 а е 4,51+0,0 ТЧ м)с1ыход летучих веществ, Е;Р - основание натуральногогарифма,определяют разность между минимными глубинами появления внезапвыбросов на шахтопластах с низки высокометаморфиэованными угляа рассчитывают предельную глубипоявления внезапных выбросов натопластах по формуле аэность между минимал ыми глубинами появлен незапных выбросов на12082 б 7 3ветривания, перепад глубин (ЙН, м)между этими границами из выраженияР Н (Чг)-0,1 Ь 1 е,87+0,очч ( )где е - основание натурального логарифма,разность между минимальными глубинами (ЬН, м) появления внезапныхвыбросов на шахтопластах с низкометаморфизованными (Ч 27-373)Ои высокометаморфиэованными (Ч с 9 Х),углями, и рассчитывают предельнуюглубину б Ниик появления...

Номер патента: 1207578

Опубликовано: 30.01.1986

Авторы: Бичев, Бобров, Каптелов, Муханов, Скакунов

МПК: B21D 43/00

Метки: длинномерного, зону, обрабатывающей, подачи, рабочую

...неподвижную ка, ретку с захватным органом 12, установлен,й на подвижной каретке захватный орган 13, направляющую 14 для каретки 3 с псподв гжнымн упорами 2 на концах направляющей. Для изменения длины подачи предусмотрены отверстия 15 под переставле;вй жесткий упор вместо неподвижного правого (по схеме) упора 2 (фиг. 1) .Система управления распределите,лям энергоностеля состоит из тяги 16, несущей о ранщ.тегь 17 в виде двух ,е 1, дв, уигр 18 и ",9, усаовлечкьгс на штанге под предгарительно нагрухегнне пружинн 20 и 21, расположенне между ограничителем 17 и соот 1 етствуюум упорсм 18 или 19, угоры выключателей конечных "положений, тяги вьпслненные в виде пластин 22 и 23, установленные по обе стороны ограничителя 17, а также неподвижную...

Номер патента: 1204997

Опубликовано: 15.01.1986

Авторы: Бобров, Сорокин, Шалаев

МПК: G01N 3/56

Метки: испытательной, нагружающее

...помощью шаровой опоры.вуют с ленным опоры 1 Вал 13 водом 1 Составитель В.Горюнов Техред А,Бойко Корректор В Бутяга Редактор С.Лисина Заказ 8520/44 Тираж 896 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Подписное Фрщиал ППП "Патент", г. Ужгород, ул, Проектная, 4 120499Изобретение относится к области испытаний материалов, в частности может быть использовано для испытаний материалов на трение и износ.Цель изобретения - повьппение 5 точности задания нагрузки.На чертеже представлена схема предлагаемого устройства,Нагружающее устройство содержит основание 1, стойки,2 и 3, перпен О дикулярно закрепленные на основании 1. Перпендикулярно стойкам 2 и 3 размещена траверса 4 с...

Номер патента: 1204327

Опубликовано: 15.01.1986

Авторы: Бобров, Гапоненко, Жуков, Забегалов, Литвинов, Папов, Серегин, Смычников, Теленков, Ткаченко

МПК: B23B 1/00

Метки: механической, подогревом, слоя, срезаемого

...ее по поверхности резания перпендикулярно вектору скорости.Однако известный способ характеризуется неравномерным подогревом среэаемого слоя, что вызывает необходимость снижения режимов резания, т.е. уменьшает производи тельность обработки.Цель изобретения - повышение производительности обработки за счет обеспечения равномерного подогрева срезаемого слоя.Поставленная цель достигается тем, что при механической обработке с подогревом срезаемого слоя плазменной дугой, установленной перпендикулярно поверхности резания и осуществляющей колебательные движения в направлении, перпендикулярном вектору скорости, ширину срезаемого слоя выбирают больше амплитуды колебания анодного пятна на величину диаметра анодного пятна и две толщины...

Номер патента: 1204247

Опубликовано: 15.01.1986

Авторы: Бобров, Ларионов, Максименко, Семеряков, Шушпанов

МПК: B01J 8/44

Метки: аппаратов, провальная, псевдоожиженным, решетка, секционирующая, слоем

...решетки в целях лучшего распределениягаза и перемешивания катализаторасекции решетки расположены под уголом 60-90 одна к другой. Решетка работает следующим образом.Газ продувают через слой продукта, последний псевдоожижается, образуя надрешетчатый плотный и подрешетчатый разбавленный слои. Часть газовых пузырей, образующихся в . псевдоожиженном слое, при ударе о поверхность наклонных пластин 1 нижнего ряда решетки разрушается,а другая часть пузырей, проскакивающих через щели нижнего ряда, либоразрушается, либо уменьшается вразмерах, ударяясь о поверхностьпластин верхнего ряда решетки, Наклонные пластины верхнего ряда,являясь одновременно и отбойникомдля потока газа, уменьшают уноскатализатора иэ слоя. Уменьшение размеров пузырей и...

Номер патента: 1195488

Опубликовано: 30.11.1985

Авторы: Бобров, Денисов, Метенин, Самойлов, Черепанов

МПК: F04F 5/42, H05F 3/00

Метки: газов, эжекции

...камеру, сопло тангенциального подвода Огазов в камеру и выходное сопло,установленные со стороны одного изторцов камеры,Целью изобретения является повышение концентрации ионов в струена выходе из устройства за счетионизации газа в камере.В предлагаемом устройстве камеравыполнена с металлической. заглушкой,установленной на свободном ее торце, 20а стенки камеры выполнены из диэлектрического материала.На чертеже представлена конструк.тивная схема устройства.Предлагаемое устройство состоит 25из вихревой камеры 1, сопла 2 тангенциального подвода газа, заглушки 3, выходного сопла 4.Сопло 2 тангенциального подводагаза в камеру и выходное сопло 4установлены у одного из торцовкамеры 1, а заглушка 3 - у второгоее торца, Стенки камеры 1...

Номер патента: 1194698

Опубликовано: 30.11.1985

Автор: Бобров

МПК: B42C 5/02

Метки: блоков, книжных, корешков, кругления

...д. 4/5Проектная,едактор М. Бандурааказ 7366/21ВНИИПпо113035, Мфилиал ППП ого комитет й и откр аушская н жгород, ул,Изобретение относится к полиграфическому машиностроению и может быть использовано в блокообрабатывающих машинах.Цель изобретения - повышение производительности,На фиг. 1 изображено устройство для кругления корешков . книжных блоков; на фиг. 2 - разрез выпуклой профильной колодки (разрез А - А на фиг:, 1); на фиг. 3 - разрез дополнительного валика (разрез Б - Б на фиг. 1).Устройство для кругления корешков книжных блоков (фиг. 1) содержит стенки 1 и 2 для установки блока 3, вогнутую и выпуклую профильные колодки, установленные над и под стенками 1 и 2 в корпусах 4 и 5, и механизм возвратно-поступательного перемещения...

Номер патента: 1194388

Опубликовано: 30.11.1985

Автор: Бобров

МПК: A47K 1/00

Метки: дозированной, жидкости, подачи

...клапан 6,размещенный в отверстии 2 дна емкости 1,. Устройство снабжено стаканом 7,дно 8 которого имеет отверстие 9 ипримыкает к дну емкости 1 с образованием зазора для связи полости стакана 7 с атмосферой, поршнем 10, установленным на стержне 5 в стакане 7,и втулкой 11, охватывающей стакан 7с наружной открытой стороны и установленной соосно с ним, при этомстержень 5 выполнен полым и имеет 25на боковой поверхности под клапаном6 отверстия 12, сообщающиеся с егополостью, а втулка 11 имеет расположенньй с внутренней стороны кольцевой буртик 13 для ограничения пе- З 0ремещения поршня 10.Последний подпружинен пружиной14 относительно кольцевого буртика 13,Втулка 11 связана со стаканом 7посредством резьбового соединения.Свободный конец...

Номер патента: 1193797

Опубликовано: 23.11.1985

Автор: Бобров

МПК: H03K 19/091

Метки: сумматор, четырехзначный

...Л.Мартяшова Корректор И.Эрдейи Редактор И.Николайчук Заказ 7324/58 Тираж 871ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Подписное фипиал ППП "Патент", г.Ужгород, ул.Проектная, 4 1.1193Изобретение относится, к импульсной технике и может быть использовано в устройствах обработки цифровой информации как элемент, выполненный в виде узла интегральной схемы на основе И Л-технологии.2Цель изобретения - повышение достоверности функционирования четырехэначного сумматора путем снижения требований к точности характеристик, 1 О входящих в него элементов.На чертеже приведена принципиальная схема четырехзначного сумматора,Четырехзначный сумматор содержит пороговый детектор 1 и токовые...

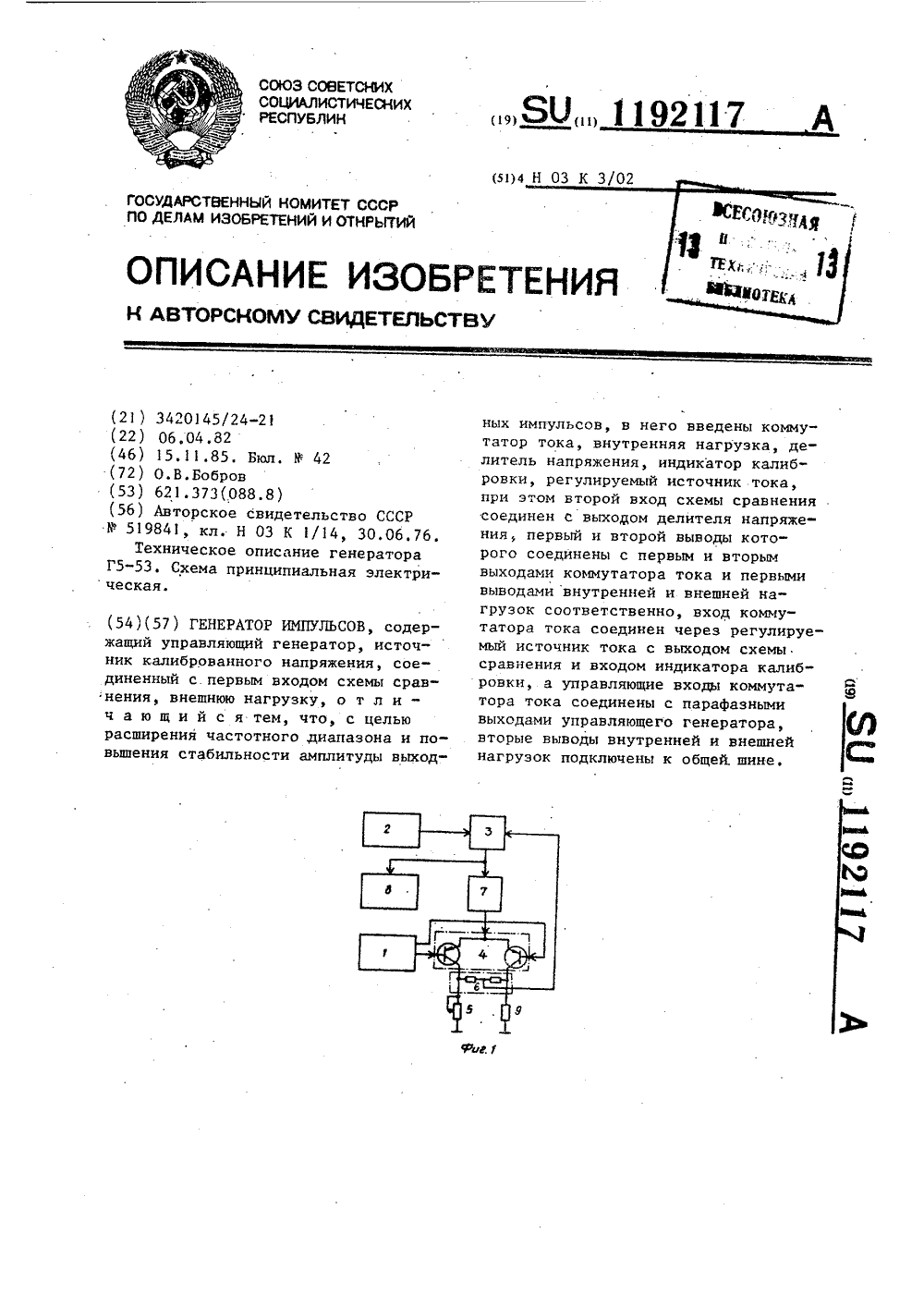

Номер патента: 1192117

Опубликовано: 15.11.1985

Автор: Бобров

МПК: H03K 3/02

Метки: генератор, импульсов

...простую формуделителя напряжения 6, состоящую издвух высокоомных резисторов.Постоянное напряжение, равное половине амплитуды выходных импульсов, с1выхода делителя напряжения 6 поступает на схему сравнения 3, где сравнивается с напряжением источникакалиброванного напряжения 2, равнымполовине от установленного значения 5 Оамплитуды импульсов. Выход схемы сравнения 3 управляет регулируемым источником тока 7 таким образом, чтобыамплитуда выходных импульсов быларавна установленному значению. 55Выходное напряжение делителя напряжения 6 равно половине амплитуды выходных импульсов, Временная диаграмма коммутатора тока 4 (фиг.2) позволяет вывести сц отношения для выходного напряжения делителя 6.Предположим, что влиянием резисторов...

Номер патента: 1190325

Опубликовано: 07.11.1985

Авторы: Бобров, Гик, Орлов

МПК: G01V 1/16

Метки: датчик, моделирования, сейсмического, трехкомпонентный

...2,ХУ - компонентам колебаний; К - коэффициент усиления усилителей по напряжению," 1,(1 4.1, 4.2, 4.3,4.4) - напряжение на 1-ом электроде датчика,Смещение каждой призмь 2 датчика вызывает появление электрического заряда на электродах, сигнал от которых поступает на вход усилите.лей 6,1-6.4, к выходу каждого из них подключены фазоинверторы 7.в7.4. Суммирование (или вычитание ) сигналов осуществляется подключением прямого (или инверсного ) выходов к сумматорам 8.1-8.3.Для пояснения работы датчика последовательно рассмотрим случаи, когда на торец пьезоэлемента датчика действуют поочередно компоненты смещения , ,одинаковой амплитуды в системе координат, показанной на фиг Под действием пьезоэлемент будет изогнут в плоскости 2 Х, на...

Номер патента: 1189560

Опубликовано: 07.11.1985

Авторы: Бобров, Дененберг, Михалевич, Скударь, Токарев

МПК: B21J 5/00

Метки: заготовки, ковки

...реализуется сдвиговая знакопеременная деформация, котоР ая как известно обеспечивает улуч-45шение проработки структуры материала,Кроме того, в четвертом и пятомпроходах в контакт с верхним бойкомвступают соответственно грани с и д,а в вырезе нижнего бойка оказываются соответственно граниа и 1 . В результате этого обеспечивается проработка всего объема металла поковки в комбинированных бойкахс углом выреза вырезного бойка от 5590 до 140 при соблюдении приведенных выше углов кантовки, Выход зауказанные пределы изменения углов кантовки приводит к образованию впоследнем проходе в сечении поковкиэллипса с большим коэффициентом сжатия, что приводит к браку по геометрии.П р и м е р. Изготавливают поковку типа вала из стали марки08 Х 18...

Номер патента: 1186901

Опубликовано: 23.10.1985

Авторы: Аничхин, Бобров, Борисов, Крылов, Макаров, Староверов

МПК: F24F 3/06

Метки: воздуха, кондиционирования, системе, тепловой, утилизации, энергии

...10, который установленв приточном канале 1 после теплоутилизатора 5 по ходу воздуха,На входе приточного канала 1установлен регулирующий клапан 11,Перед теплообменником 10 к первомуприточному каналу 1 подсоединен второй приточный канал 12 с регулирующимклапаном 13.Вентилятор 3 установлен в первомприточном канале 1 за теплообменником 10 и через обводной канал 14 срегулирующим клапаном 15 подсоединенк входному патрубку 6 приточного воздуха теплоутилиэатора 5. Входной 7и выходной 9 патрубки вытяжного воздуха теплоутилизатора 5 сообщенымежду собой байпасным каналом 16 срегулирующим клапаном 17, а на первом приточном канале 1 перед теплообменником 10 по ходу воздуха и навходном патрубке 7 вытяжного воздухаустановлены регулирующие...

Номер патента: 1186798

Опубликовано: 23.10.1985

Авторы: Бобров, Герви, Кузнецов, Курленя, Опарин, Сергиенко, Шемякин

МПК: E21C 39/00

Метки: горных, массива, пород, степени, удароопасности

...работ, 30На фиг, 1 - 3 изображены скважина1, геофизический зонд 2, зоны 3 - 6наведенной трещиноватости, зоны 7 - 9концентрации напряжений и графики,поясняющие предлагаемый способ,Способ осуществляют следующим образом.В стенке выработки (фиг. 1) наглубину не менее трех ее диаметроввыбуривают скважину 1, в которую помещают геофизический зонд 2 и осуществляют геофизический каротаж с шагом20-25 см. При этом нижняя граница подлине скважины, равная трем диамет- .рам выработки, выбирается, исходя 45из расчетной области влияния одиночной выработки, при исследованиях поскважинам меньшей длины теряется наиболее важная геомеханическая информация. По результатам каротажа строят 50диаграммы измеряемого геофизическогопараметра у, о...

Номер патента: 1186797

Опубликовано: 23.10.1985

Авторы: Бобров, Бобряков, Грибанов

МПК: E21C 39/00

Метки: горной, испытания, оценки, породы, разрушения, энергоемкости

...материалов, в том числе композиционных,Цель изобретения - упрощение ирасширение области применения.В качестве примера выполненияспособа испытания горной породы 10для оценки энергоемкости ее разрушения с определением такого характера параметра, как плотность эффективной поверхностной энергии,может служить раскалывание кернов 15горных пород клином через надрез,выполненный поперек оси керна.В качестве опоры используют второйкерн, идентичный первому, ориентированный поперек так, что при контактировании они взаимодействуют как шарс плоскостью, имеющие одинаковые упругие свойства.Ограниченная поверхность контактараскалываемого образца с опорой деформируется по упругому закону вследствие большой кривизны взаимодействия.С другой стороны, она...
