Бобров

Номер патента: 1407439

Опубликовано: 07.07.1988

Авторы: Аблялимов, Алимова, Бобров, Глущенко, Нечкин, Сливинский, Тян, Хон

МПК: A01D 46/14

Метки: бункер, хлопкоуборочной

...Брамка 8 с лопастями 9 приоткрываетстворки 13 по стрелке Г и входитвнутрь бункерапосле чего створки 13смыкаются и бункер опускается на ра му 5. Формула изобретения Составитель И.Козлов Техред Л,Сердюкова Редактор А.Мотыль Корректор И,Муска Заказ 3231/2 Тираж б 61 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4,Изобретение относится к сельскохозяйственной технике и может быть ис ользовано при конструировании хлЬлхоуборочных машин.Цель изобретения - обеспечение наболее полной выгрузки хлопка из бункера хлопкоуборочной машины,На фиг. 1 показан бункер, общий в ; на фиг. 2 - подпружиненные ст...

Номер патента: 1407438

Опубликовано: 07.07.1988

Авторы: Аблялимов, Алимова, Бобров, Глущенко, Нечкин, Сливинский, Тян, Хон

МПК: A01D 46/14

Метки: бункер, хлопкоуборочной

...к которому с помощью подшипниковых опор 2 присоединен вал 3 с рычагом 4, уплотнительной рамкой 5 и лопастями 6. Опорно-поворотный круг 1 жестко закреплен на шкворне 7, который соединен с помощью подшипника 8 с днищем 9 бункера 10. На шкворне 7 .жестко закреплено зубчатое колесо 11, которое взаимодействует с зубчатой рейкой 12. Один ее конец с помощью подшипникового узла 13 крепится к днищу 9 бункера 10, 25 а другой соединен со штоком 14 гид-роцилиндра 15, корпус которого такжезакреплен на днище 9. Гидроцилиндр 16 шарнирно крепится к опорно-повоФротному кругу 1 а его шток - к рычагу 4. Устройство работает следующим образом.При подаче давления в гидроцилиндр 16 .происходит перемещение уплотни 35 тельной рамки 5 и лопастей 6 по стрелкам а...

Номер патента: 1407437

Опубликовано: 07.07.1988

Авторы: Абдурахманов, Аблялимов, Бобров, Глущенко, Нечкин, Сливинский, Соколов, Ташболтаев, Токарев, Тян, Хон

МПК: A01D 46/08

Метки: подборщик, хлопка

...4, имеющих гиперболическо-параолоидную Форму. Внутри кажцой секесть углубление в форме эллиптиеского параболоида, снабженного ра иально расположенными щелями 5, нутри барабана размещены глухие сильоны 6 так, что углубления со щелямиявляются их горловинами, На валу 2 естко закреплен эксцентрик 7, взаимо 25 ействующий с глухими концами сильуов б. Тяги 8 одними концами жесто соединены с валом 2, а другими -рамой 9 хлопкоуборочной машины. арабан 1 размещен в кожухе 10 систе мы пневмоотсоса.Подборщик работает следующим обазом.При движении машины по полю барааны 1 перекатываются вдоль рядков )о стрелке Б , копируют гребень и клоны грядки, Углубления секций 4 казываются у поверхности почвы, соикасаясь с частицами хлопка, В этот момент сильфоны...

Номер патента: 1407418

Опубликовано: 07.07.1988

Авторы: Алимова, Бикбулатов, Бобров, Глущенко, Горобец, Зильберман, Каймаков, Кетко, Матчанов, Приходько, Сливинский, Ташболтаев, Чауский, Шубер

МПК: A01D 46/08

Метки: многорядная, хлопкоуборочная

...подвески Реактивная тяга 8 представляет собой устройство, снабженное предварительно сжатой пружиной 11, например цилиндрической, 30 расположенной в корпусе 12, навинчивающемся на опорную втулку 13. Стержень 14 реактивной тяги, снабженный буртами 15, контактирует с пружиной 11 через плоские шайбы 16 таким образом, что при действии на реактивную тягу 8 растягивающих или сжимающих сил пружина 11 работает только на сжатие. Зазор в шарнире 9 выполнен .с учетом усредненной удвоенной ампли туды поперечных колебаний центра тяжести блока уборочного аппарата относительно рамы машины.Для стабилизации положения блоков аппаратов при угловых перемещениях служат упругие элементы 17. Подъем и опускание уборочных аппаратов осуществляется...

Номер патента: 1406399

Опубликовано: 30.06.1988

Авторы: Бобров, Бойко, Голинько, Гусев, Исаев, Кригман, Мирошник, Назаренко, Петченко, Фрундин

МПК: E21F 9/00

Метки: автоматической, газовой, защиты, угольных, шахт

...его выходе появляется сигнал положительной полярности, пропорциональный превышению сигнала от датчика концентрации метана над первым пороговым уровнем:При этом преобразователь 5 напряжения в частоту формирует импульсы с частотойо К 10 бьвф (г) которые поступают на Т-вход счетчика 6. Число, записанное в счетчик 6, определяется уравнениемьо=ц=1,+к,к(с,-с)1. (3)ОВыдержка времени срабатывания защиты по предлагаемому способу определяется временем заполнения счетчика 6. После заполнения счетчика 6 на его выходе появляется сигнал, заставляющий сработать блок 7 отключения оборудования. Время заполнения счетчика 6 определяется из уравненияв =к,кс ,3+И,-к,кс, ) (4)е 1 - полая емкость начетчика,В случае если концентрация метана не меняется во...

Номер патента: 1403372

Опубликовано: 15.06.1988

Авторы: Бобров, Домрачев, Мазов, Подолян

МПК: H03M 1/48

Метки: «угол-код», двухотсчетный

...отсчета, тогда некоторая потеря точности за счет уменьшения диапазона информационного сигнала вгрубом отсчете не сказывается на конечный результат, поскольку грубыйотсчет согласуется с точным,Изменение знака сигнала рассогласования в цикле грубого отсчета необходимо ввиду считывания информациив отрицательный полупериод опорногосигнала и осуществляется на элементе19 ИСКЛЮЧАЮЩЕЕ ИЛИ.Управление коммутатором 2 каналовосуществляется сигналами с выхода .компаратора 12. По переднему фронтуэтого сигнала одновибратор 16 вырабатывает импульс записи в УВХ 3 и 4,по заднему фронту которого запускается генератор 25 тактовых импульсов,поступает на соответствующий вход регистра последовательных приближений.В цикле грубого отсчета сигнал...

Номер патента: 1402986

Опубликовано: 15.06.1988

Автор: Бобров

МПК: G01V 1/16

Метки: датчик, пьезоэлектрический, трехкомпонентный

...поступает на вход усилителей6.1-63, к выходу каждого из которыхподключены фазоинверторы 7. 1-7.3.20 Суммирование (или вычитание) сигналов осуществляется подключением прямого (или инверсного) выходов к сумматорам 9.1-9.3.Для пояснения работы датчика. но 25 следовательно рассмотрим случаи,когда на торец (где расположены электроды 3) действуют поочередно компоненты смещения , ,одинаковой амплитуды в системе координат,30 показанной на фиг.1. Под действиемпьезоэлемент будет изогнут в плоскости г, на электроде 4.3 за счетрастяжения появится положительныйзаряд (+Я), а на электродах 4.1 и354.2 - отрицательные заряды (-Я/2),при изгибных колебаниях среднее изменение длины всего пьезоэлемента равно нулю и, следовательно, суммарныйзаряд на...

Номер патента: 1401417

Опубликовано: 07.06.1988

Автор: Бобров

МПК: G01R 31/26

Метки: запоминающего, квантового, сверхпроводящего, управляющей, характериограф, характеристики, элемента

...на СКЗЭ 5 не возникает напряжения, усилитель 1 напряжения СКЗЭ 25не вырабатывает импульса напряжения.В момент появления напряжения наСКЗЭ включается триггер 15, при этомсчетчик 7 который до этого моментабып обнулен, начинает считать импуль- ЗОсы, приходящие от мультивибратора 31и, досчитав до восьми, переключаеттриггер 15 в исходное состояние, чтоприводит к обнулению счетчика 7 ипрекращению им счета импульсов мультивибратора 31. После каждого такогообнуления счетчика 7 к числу Х, хранящемуся на счетчике 9 прибавляется1, что приводит к продвижению вверхпо отрезку РК на величину Ь Х рабочей 40точки СКЗЭ.Когда напряжение на СКЗЭ не возникает, триггер 15 не включается, темсамым счетчик 6 считает импульсы.мультивибратора 31,...

Номер патента: 1400815

Опубликовано: 07.06.1988

Авторы: Белоусов, Бобров, Вашкевич, Шеломенцев

МПК: B23K 9/00, B23K 9/10

Метки: сварки, электродуговой

...и приводит к значительному снижению их динамических потерь.В режиме горения сварочной дуги электромагнитные процессы в схеме аналогичны электромагнитным процессам на Х.Х. Отличие заключается в уменьшении амплитуды токов в схеме инвертора, что связано с увеличением коэффициента затухания, вызван. ного наличием сопротивления нагрузки.Включение тиристорного однополупериодного выпрямителя происходит синхронно с включением тиристоров 6 и 8 (фиг. 3, ток 1,).В режиме КЗ нагрузки индуктивность намагничивания выходного трансформатора 12 оказывается зашунтированной. В последовательную цепь колебательного контура 5 включаются индуктивности рассеяния обмоток трансформатора, которые значительно меньше индуктивности контура 5, в которой и...

Номер патента: 1399480

Опубликовано: 30.05.1988

Авторы: Барсуков, Бердников, Бобров, Захаров, Кирюхин, Рабкин, Родионов, Седов, Унаджев, Яковлев

МПК: E21F 15/00

Метки: закладочной, смеси, состав

...и повышение прочности закладки.В качестве исходных материалов для приготовления закладочной смеси используют следующие компоненты, мас.%: гранулированный шлак 53,2 - 62,5; молотый гранулированный шлак 15,8 - 17,8; портландцемент 2,4 - 7,2; 40%-ный раствор нитрилотриметилфосфорно й (Н ТФ) кислоты 0,015 - 0,02; 50%-ный раствор сульфитно-дрожжевой бражки (СДБ) 0,00 5 - 0,002 и вода остальное,Критериями оценки транспортабельности закладочных смесей является предельное напряжение сдвига , и коэффициент расслаиваемости К, эти критерии не должны превышать ,180 н/м., К1,3.Результаты лабораторных испытаний образцов закладочной смеси приведены в таблице. Испытания показывают, что добавление в отходы металлургического производства активной...

Номер патента: 1398933

Опубликовано: 30.05.1988

Авторы: Бардин, Бобров, Дунаев, Сакин

МПК: B21B 1/00

Метки: клетей, настройки, сортопрокатного, стана

...1 и 4).Далее при настройке проводковой арматуры и калибров клети 10 производят операции настройки, аналогичные настройкеклети 8, при этом наблюдение за элементами клети 10 ведут через отверстия,образованные вводной проводкой 4, калибром валков и выводной арматурой 7 клетей 2 и 8. После настройки клетей 2, 8 и 10,стоящих в одном направлении от прибора,оптический прибор 1 поворачивают на угол180 вокруг главной плоскости об ьектива11, фиксируют в положении визированияна оси прокатки и производят настройкуклетей 12, 13 и 14, стоящих с другой стороныоптического прибора 1.Перед каждым переходом на настройкупоследующей клети на ось визирования при 5 О 5 2 О 25 ЗО 35 4 О 45 бора вводится новая координатная сетка, соответствующая расстоянию...

Номер патента: 1397160

Опубликовано: 23.05.1988

Авторы: Астафьев, Бобров, Куликов, Сафронович, Сударев

МПК: B22D 41/12

Метки: механизм, подъема, сталеразливочного, стенда

...червячное колесо 11) и винтовая пара (винт 12 и гайка 13). Гайка 13 встроена в червячном колесе 11, а винт 12, ввернутый в гайку 13, располагается на опорах 14 и 15 скольжения, установленных в корпусе 5 и червячном колесе 11. Верхний конец винта, выходящий из редуктора, взаимодействует при помощи сферической опоры 16 с подъемной рамой и зафиксирован от проворота зубчатой муфтой 17. Червячное колесо установлено в подшипниках 18 и 19 и связано зубчатым соединением 20 с гайкой 13, Гайка 13 упирается в сферический упорный подшипник 21, который установлен в корпусе редуктора.Электродвигатели 22 шарнирными муфтами соединены с червячными валами редукторов. Вторые концы червячных валов 10 соединены шарнирными муфтами 23 с угловыми редукторами...

Номер патента: 1396995

Опубликовано: 23.05.1988

Авторы: Аблялимов, Бобров, Глущенко, Нечкин, Сливинский, Ташболтаев, Токарев, Тян, Хон, Щербинин, Юлдашев

МПК: A01D 46/14

Метки: аппарат, хлопкоуборочный

...машины по стрелке А вдоль оси 00 кусты хлопчатника 15 с 40 листьями 16, ветвями 17, коробочками хлопка 18 и курака 19 взаимодействуют с кустонаправителями 3 и пустотелыми направителями 4. Последние за счет сжатия пружин 9 поворачиваются вокруг шарниров 5 и, сближаясь между собой, располагаются параллельно оси 00 (показано пунктиром). При этом шиберы 14 через рычажную систему 13 ВыдВигаются.из ВоздухОВОдОВ 7 В на правлении Ч, и во внутренних прост ранствах б направителей 4 создается разрежение за счет отсоса воздуха из последних Вентилятором Й по стрелкам В и 1 В результате этого листьЯ 16, имеющие гораздо большую поверхностную площадь по сравнению с ветвями 17, коробочками хлопка 18 и курака 19, прилипают к отверстиям В...

Номер патента: 1396994

Опубликовано: 23.05.1988

Авторы: Аблялимов, Бобров, Глущенко, Нечкин, Сливинский, Ташболтаев, Тян, Хон, Юлдашев

МПК: A01D 46/14

Метки: аппарата, вертикально, механизм, рабочей, хлопкоуборочного, шпиндельного, щели

...средства регулирования имеет винтовую пару 10 и шарнирно смонтированную на каркасе систему рычагов 11, соединенных с вертикальными брусьями 5 рамок 4.45Вертикальные рабочие органы 3 могут быть выполнены в виде шпиндельных барабанов и иметь щеточные вертикальные съемники 12, привод которых осуществляется от ВОМ через систему поводков и зубчатых колес (фиг.2).При работе хлопкоуборочной машины на первом или втором сборе хлопка возникает необходимость в регулировке ширины и длины рабочей щели аппа 55 рата. При увеличении ширины рабочей щели, т.е. при увеличении расстояния между рамками 4, вращают гайку винтовой пары 10 и перемещают стержневой элемент 7 по стрелке А, при этом толкатели 8 воздействуют на горизонтальный брус 6 подвижной рамки...

Номер патента: 1396993

Опубликовано: 23.05.1988

Авторы: Аблялимов, Бобров, Глущенко, Нечкин, Сливинский, Ташболтаев, Тян, Хон, Юлдашев

МПК: A01D 46/14

Метки: аппарата, патрубок, хлопкоприемный, хлопкоуборочного

...следующим образом.50После обработки кустов хлопчатника9 передними и задними шпиндельнымибарабанами 2 часть долек, потерявпрочность связи со створками не наматывается на шпиндель и остается накустах. При поступательном движениихлопкоуборочной машины вместе с аппаратом вдоль рядков куст хлопчатника9 попадает в зону колкового барабана 3, где колками 10 прижимается к шпиндельному барабану 2 для последующейобработки. В момент выхода куста хлопчатника 9 из рабочей зоны колками 10захватываются оставленные на кустахлетучки 5 хлопка. Вращающийся колковый барабан 3 транспортирует прилипшие на колки 10 летучки 5 в зону всасывающего воздушного Факела окна 8.При подходе к окну 8 летучка 5 хлопка, имеющая слабую связь с колком 10,увлекается в щелевое...

Номер патента: 1392140

Опубликовано: 30.04.1988

Авторы: Адельшин, Бобров, Виноградов, Дьяков, Евдокимов, Жиркин, Колодий, Кудрявцев, Никулин, Теребов, Цветков, Шахов

МПК: C22C 38/50

Метки: сталь

...Яз) проводили на образцах типа Ш по ГОСТ 1497-2573 после закалки в масла с температурой 880 С и отпуска при 200 С в течение 3 ч.Ударную вязкость (КСЧ ) и работураспространения трещин (КТ) определя ли по ГОСТ 9454-78 на. образцах 10104 55 мм с Ч-образным концентратором напряжений.Химический состав и свойствапредлагаемой и известной стали приведены в табл, 1 и 2. Прокаливае 35мость стали определяли по ГОСТ 565769, склонность к хрупкому разрушению,(работа распространения трещин КТ поГОСТ 9454-78) исследовали после тер 40мической обработки по режиму: 1-я.закалка при 880-900 С в масло, 2-язакалка при 770-780 С в масло, ото,оуск при 180-200 С и охлаждение на воздухе. Контактную долговечность Р ) ГОСТ 25501-78 изучали после...

Номер патента: 1392075

Опубликовано: 30.04.1988

Авторы: Бобров, Быстров, Веселовский, Гриншпан, Дубяга, Капуцкий, Каталевский, Кумачев, Пергамент, Юсупов

МПК: B01D 13/02, C08J 5/18

Метки: мембран

...выдержки образца в ацетоне 1 мин, Производительность мембраны составляет48 л/мч.П р и м е р 4. Образец ПВХ тканипропитывают водой размещают на стекле и поливают диметилормамидом,После 0,5.мин выдержки в ДМФ.образецотмывают в воде и затем сушат на воздухе при комнатной температуре. Производительность по воде полученнойпо такому способу мембраны составляет 127 л/ма ч,П р и м е р 5. Образец хлопчатобумажной ткани ТУ РСФСР 3181-75 проролитка В ацетоне, Отмывка в 0,6710воде . 0,-1 иии воде исуака врикоинпитывают водой и обрабатывают в растворителе смеси ДМФ с 207 Ит 04 в течение 1 мин. Затем его погружают в водную осадительную ванну на 15 мин при комнатной температуре, после чего отомывают в воде при 40-50 С. Образцы в мокром состоянии...

Номер патента: 1390284

Опубликовано: 23.04.1988

Авторы: Бобров, Заказов, Занина, Кирчанов, Кондратьев, Котляревский, Леонова, Соколов, Чупка, Шергина

МПК: D21H 3/00

Метки: целлюлозосодержащего

...СФ. В качествелены в табл. 5.Полученные результаты показывают, критерия термостойкости используютРС что в присутствии добавок Аз и А по- РС - число пожелтения, принимаяжелтение бумаги в условиях искусстобразца беэ добавки за 100 Е.,0 75,5 87,0 венного термического старения на 25- 55% меньше, чем контрольного образца,П р и м е р 4, 10 мг алифатического алкоксидиола растворяют в 0,5 мл 5 967.-ного этанола при 25 С и разбавля. ют водой до 25 мл. Полученный раствор наносят на поверхность отливки (1 г) термомеханической .древесной массы, приготовленной согласно ГОСТУ. После 10 нанесения раствора образцы высушивают в течение 1015 мин при 4050 С и прессуют под давлением 20 кг/см.Старение образцов древесной массы проводят в...

Номер патента: 1390186

Опубликовано: 23.04.1988

Авторы: Бобров, Назаров, Фролов

МПК: C01B 33/146

Метки: гидрозоля, диоксида, концентрированного, кремния, стабилизации

...дисперснойфазы 20 и 30 мас.Х, Измеряют рН кол"лоидных растворов, Кислотность .контролируют рН-метром - милливольтметром рН - 121, На реовнскозиметреГепплера измеряют вязкость сразу после приготовления и через 30, 60, 90, 20120 и 360 сут,(опыты 1 и 2),П р и м е р 2. Берут по 50 млгндрозоля диоксида кремния концентрацией 30 и 36:мас,ЗхО,рН 9,0,1 М раствором соляной кислоты доводят25значение рН до 2,1. На реовискозиметре измеряют вязкость (опыты 3 и 4)П р и м е р 3. Берут деионизированный гидрозоль диоксида кремнияконцентрацией дисперсной фазы 40 ,К 45 г гидроэоля добавляют 3 г(5 мас,% в пересчете иа СгОэ ) раствора хромовой кислоты. Дистиллирован-,ной водой доводят массу раствора до50 г, Получают 50 г Збй-ного гидрозоля диоксида...

Номер патента: 1389893

Опубликовано: 23.04.1988

Авторы: Артемьев, Бобров, Коньков, Рощин

МПК: B08B 11/00, B08B 9/032

Метки: гибкого, трубопровода

...При этом одновременно изменяют шаг спирали за счет деформации трубопро вода вдоль оси спирали путем поступательного перемещения механизма 5.Изменение шага спирали можно осуществлять как в сторону его увеличения, так и в, сторону уменьшения. Однако при уменьшении шага спиралй необходимо свободный конец трубопровода вращать в направлении раскручивания, а при увеличении шага спирали- в направленич закручивания. 40Продольную ось спирали при очистке преимущественно устанавливают вертикально.Под действием центробежной силы Р, возникающей при проходе моющего агента через витки спирали трубопровода, и силы тяжести Р моющий поток 93прижимается к части внутренней поверхности трубопровода, где формируются максимальные касательные напряжения...

Номер патента: 1389717

Опубликовано: 23.04.1988

Авторы: Аблялимов, Бобров, Глущенко, Нечкин, Сливинский, Соколов, Токарев, Тян, Хон

МПК: A01D 46/14, G01M 15/00

Метки: аппаратов, вертикально-шпиндельных, имитационных, испытаний, исследовательских, машин, стенд, хлопкоуборочных

...имитаторов 2 кустов хлопчатника содержит25 расположенную внутри него продольную криволинейную направляющую 4 и имеет в поперечном сечении профиль реальной грядки междурядья хлопчатника, при этом элемент 3 продольного перемещения имиЗо таторов 2 кустов хлопчатника выполнен из отдельных, связанных между собой упругими элементами 5 секций 6, размещенных на подпружиненных посредством имеющих приспособления для регулирования усилия сжатия (не обозначено) пружин 7 катках 8.Секции 6 элемента 3 продольного перемещения имитаторов 2 кустов хлопчатника снабжены имеющими приспособление для регулирования усилия сжатия (не обозначено) пружин 9 роликами 10 для взаимодействия с продольной криволинейной на правляющей 4. Перемещение секций 6 на...

Номер патента: 1388688

Опубликовано: 15.04.1988

Авторы: Баранов, Бобров, Буланкин, Панин

МПК: F27D 1/02

Метки: дуговой, печи, свод

...Применение всводе ребер жесткости с высотой выступающей части ребер, равной 0,2- 250,6 высоты общей кольцевой и секторноарочной кладки свода, обеспечиваетвынесение "ядра" сечения арки из зоны высоких .температур .При высоте выступающей части ребер меньше 0,2 высоты общий кольцевой и секторно-арочной кладки свода,,как показали эксперименты, практически не приводит к существенному увеличению стойкости и прочности свода,при высоте, выступающей части реберболее 0,6 высоты общей кладки свода повышение стойкости свода незначительное, но резко повышается вессвода, удобство обслуживания. Кроме того, прочность свода вбольшой степени зависит от симмет-ричности расположения радиальных икольцевых ребер жесткости, так какв этом случае можно...

Номер патента: 1384776

Опубликовано: 30.03.1988

Авторы: Бобров, Городилов, Калинин, Кукушкин

МПК: E21D 15/44

Метки: гидравлическая, крепи, стойка, шахтной

...реборду .с осевыми каналами 13, соединенными с первой уравновешивающей полостью4, которая через дросселирующие каналы 5 соединена со сливом. Корпус 2 имеет ряд радиальных сливных отверстий 16.С приложением ударной нагрузки к гидростойке она и соединенный с ней корпус 2 устройства резко смещаются вниз, а силы инерции груза 9 при этом сжимают пружину 10, вследствие чего груз 9 с направляюще-регулировочной гайкой 1 движется по стержню 12, освобождая клапан 8. Давлением второй уравновешивающей полости 7 открывается клапан 8, обеспечивая снижение давления в ней, что нарушает равновесие цилиндрического золотника 4, который под действием давления в поршневой полости гидростойки резко открывается, обеспечивая слив жидкости через отверстия 6....

Номер патента: 1383505

Опубликовано: 23.03.1988

Авторы: Бобров, Домрачев, Подолян

МПК: H03M 7/12

Метки: двоично-десятичный, двоичного, единиц, код, кода, угловых

...эквивалентный входномукоду. При этом в регистре 16 формируется два равряда кода П.По третьему, четвертому и т.д. импульсам определяются октант, шестнадцатая и т.д. части полного угла,в которых находится значение определяемого .угла. При этом на выходахП и Е постоянного запоминающего устройства 15 формируются коды, хранящиеся по адресам, соответствующимуказанным долям полного угла в двоичном и двоично-десятичном кодах.Практически нет необходимостив количестве разрядов, определяемыхпоследовательным приближением, большим четырех, поэтому целесообразнодля управления переходом к следящемурежиму работы воспользоваться выходом третьего разряда Я счетчика 17, 25По приходу с тактового входа 12 пятого тактового импульса на выходесчетчика 17...

Номер патента: 1379127

Опубликовано: 07.03.1988

Авторы: Бобров, Солонец, Юрков

МПК: B41F 15/00

Метки: печатная, трафаретная

...поднимающиеся направляющие штанги4 подводят лист к трафаретной форме 3. Б начале рабочего хода стола 10 вправо прижимные упоры 25, поворачиваясь вокруг сси за счет пружин 26, вдвигают лист 8 и передние упоры 22, которые в это время находятся и свободном состоянии, так как цх ролик 24 взаимодействует с горкой 31. Лист 8 в это время скользит по поднятым цд пра вляющим штангам 14.Во время рабочего хода стола 1 О ролик 42 взаимодействует с кулачком 43, коромыс. ло 41 поворачивается вокруг оси по часовой стрелке, толкатели 40 с горками 39 под действием пружин опускаются и ролики 38 переходят ца более цизкий профиль горок 39. Ползуны 36 и 37 под действием пружин 45 и 46 перемещаются, и рикель 4 входит в соприкосновение с трафаретной формой 3,...

Номер патента: 1378799

Опубликовано: 07.03.1988

Авторы: Аблялимов, Бобров, Глущенко, Нечкин, Сливинский, Соколов, Ташболтаев, Токарев, Тян, Хон, Щербинин, Юлдашев

МПК: A01D 46/14

Метки: аппарата, барабан, хлопкоуборочного, шпиндельный

...аппа ата; на фиг.- , " х. 2 - то же, В составе хба )абак хлопкоубороча содержит верхний иДЕ 1 Рс и иволами, шпин ний 2 лиски с прЗ ДИСКОВ ВЫПОЛНЕН П этом один из л4,становленцоб азные шпинделиКонусоо ра,.ностью вращенияли 4 дисков1 н 2 с Возможноеов 3, причем шпинде валы 5, сопряженнь 1 е междуинной перелачи.его 1 и нижнего 21 и В ащении верхнего3 ащак)т шпинделипшиндели 4 забии иволы1)аробочек далеев эбочую зону, ш 1г) зг .,. Илелей 4 черезгок из )аскрытых ко В зоне сьема хлоп)г) ЗГ . ,.К СО ШПИНЛ 2нимается съемнико м 7 и подаете 8 Проходя черезся в приемную камерук ст хлопчатника 10 обб ваб и попшинлельными ара ажим ается име ввиду того,наиболее благоп иятноиорм1 и 2 становлены поод углом одинугом . Съем...

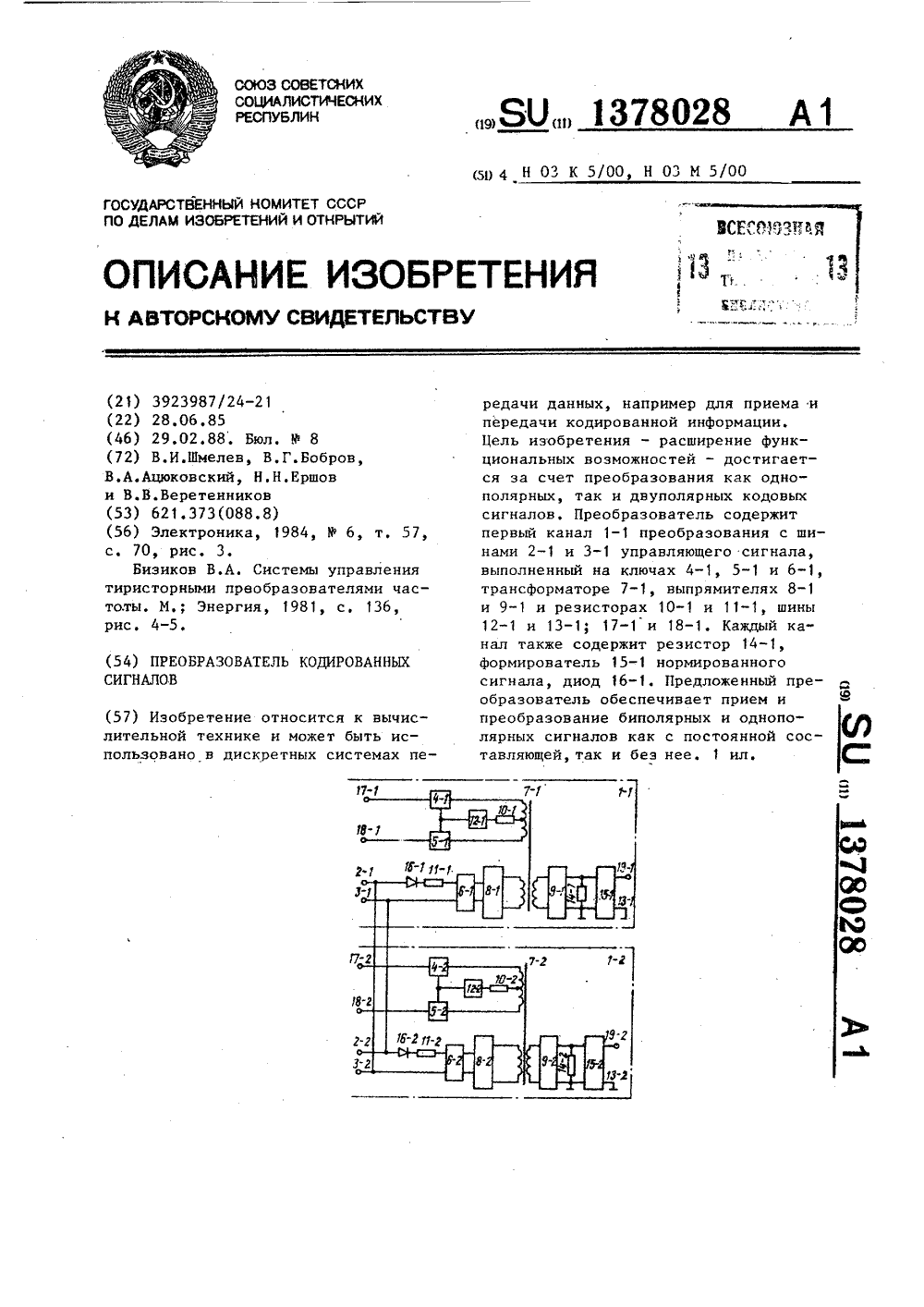

Номер патента: 1378028

Опубликовано: 28.02.1988

Авторы: Ацюковский, Бобров, Веретенников, Ершов, Шмелев

МПК: H03K 5/00

Метки: кодированных, сигналов

...образам.При отсутствии сигнала на первой и второй управляющих шинах 2-1, 3-1 на первую и вторую тактовые шины 17-1, 18-1 подается парафазный сигнал.На первой обмотке трансформатора 7-1, имеющей .средний вывод, подключенный через резистор 10-1 к источни" ку 12-1, появляется сформированное переменное напряжение, которое трансФормируется во вторую и третью обмотки трансформатора 7-1 и затем выпрямляется соответственно первым и вторым выпрямителями 8-1, 9-1 как в первом, так и во втором каналах.Выпрямленное напряжение поступает на вход формирователя 15-1 нормированного сигнала, который обеспечивает нормализацию выходного сигнала по амплитуде, корректирует его форму и изменяет Фазу выходного сигнала,В результате при отсутствии сигнала на...

Номер патента: 1374424

Опубликовано: 15.02.1988

Авторы: Бобров, Журкин, Шейдин

МПК: H03K 19/04

Метки: кодовый

...на КИОП-транзисторах, входная шина 1 соединена со входом третьего инвертора 8, выход которого соединен с истоком п-транзистора четвертого инвертора 9, исток р-транзистора которого соединен с выходом первого инвертора 2, истоки-транзистора которого соединен с первой шиной питания 5, с истоком и-транзистора пято-ьго инвертора 10 и истоком р-транзистора второго инвертора 3, выход которого соединен со входом четвертого инвертора 9, выход которого соединен со входом пятого инвертора10, выход которого соединен с первойвыходной шиной б, а исток р-транзистора - с общей шиной 4 и с истокомр-транзистора третьего инвертора 8,исток п-трапзистора которого соединен со второй шиной питания 11, исток р-транзистора первого инвертора2 соединен с...

Номер патента: 1372283

Опубликовано: 07.02.1988

Авторы: Бобров, Долгих, Чекмасов, Шоломий

МПК: G05D 7/01

Метки: расхода, регулятор

...назначения.Цель изобретения - повышение точности регулятора.На чертеже показан регулятор рас 10Регулятор содержит корпус 1 с входным 2 и выходным 3 каналами, дроссель 4 и золотник, выполненный в виде нагруженного пружиной дифференциального поршня 5 с надпоршневой 6, промежуточной 7 и подпоршневой 8 полостями между торцами поршня и корпусом, причем входной канал 2 соединен с входом 9 золотника, промежуточной 7 и подпоршневой 8 полостями, а также с входом дросселя 4, а выходной канал 3 соединен с выходом 10 золотника, надпоршневой полостью 6, в которой размещена пружина 11, и с выходом дросселя 4. Вход золотника выполнен в виде дросселирующей щели, образованной поршнем 5 с отверстием корпуса. В системах гидропневмоавтоматики...

Номер патента: 1371896

Опубликовано: 07.02.1988

Авторы: Бобров, Молчанов, Молчанова, Перов

МПК: B25J 5/00

Метки: промышленный, робот

...а каретка 8 устройства вертикального перемещения - в крайнем верхнем положении, подвижный корпус 1 под действием усилия пружины 20 сжатия опирается об опорную плиту2, при этом схват 19 закрыт, а рейка 11 механизма поворота - в крайнем левом положении.После обработки деталей на станкахзадающее устройство перемещается в сторону первого станка. Движущаяся от задающего устройства каретка 8 переводит каретку 4 в крайнее левое положение, при этом схват 19 механической руки у располагается вверху напротив зажатой кулачками патрона, частично обработанной детали 28.Продолжая движение, каретка 8 роликовыми опорами 10 перемещается по непод187896 11 рочынленный робот, сод( ржднИй счонТ ИРОЕс ННЛ К) Нс НО.ВИ/КНОЧ КОРНЪС. МСХс НИССКЛ О РЛ КЛ, КИН(.Мс...
