Номер патента: 1096210

Опубликовано: 07.06.1984

Авторы: Бобров, Боброва, Огурцов, Сафронова, Титов

МПК: C01B 31/08

Метки: активированного, гранулированного, угля

...цель достигается тем, что согласно способу, включающему смешивание торфа с добавкой, гранулирование полученной смеси с последующей сушкой, карбонизацией и активацией гранул, в качестве добавки используют стабилизированный осадок после биологической очистки сточных вод в количестве 35-80 мас. в пересчете на сухую массу смеси.При введении добавки в количестве, меньшем 35 и большем 80, не имеет места повышение прочности гранул в ,)5 газовом потоке, а также увеличение сорбционной способности.П р и м е р 1. Верховой сосновопушицевый торф со степенью разложения й = 35, влажностью 58,0 и вольностью 2,9 перемешивают со стабильрированным осадком после биологической очистки влажностью 86,5 в весовом соотношении 65 торфа (3,25 кг) и 35 осадка...

Номер патента: 1093378

Опубликовано: 23.05.1984

Авторы: Бобров, Поляков, Халеев

МПК: B21B 45/02

Метки: клетями, между, охлаждения, полосы, прокатного, стана

...полосы относительно оси прокатки уменьшение угла между осью струи охладителя, подаваемого сверху иа поверхность полосы, и осью прокатки и увеличение угла меаду осью струи охладителя, подаваемого снизу, и осью прокаткиобеспечивает постоянство ширины зоны,охлаждения сверху и снизу полосы прн"любом полоаении петледержателя.Стабилизация ширины зоны охлаждеЗп ния сверху и снизу полосы обеспечивает постоянство плотности орошения,коэффициента теплообмена и теплосъе-.ма с обеих сторон полосы,На фиг. 1 представлена схема про 35 катки листа между двумя чистовымиклетями при нулевом значении углаподъема полосы относительно оси про"катки; на фиг. 2 - то ае, при значении угла, равном М .40,Принятые обозначения: 1 и 2 - рабочие валки чистовых клетей;...

Номер патента: 1091260

Опубликовано: 07.05.1984

Авторы: Бобров, Кочевенко, Орлов, Пьянов, Салынский

МПК: H01L 21/50

Метки: герметизации, корпусом, крышки, металлокерамическим, микросхем, пайкой

...9, в котором размещен нагревательный элемент 10, выполненный в виде рамки из нихрома, манганина или константа, Форма которой соответствует контуру герметизации, причем нагревательный элемент выступает над плоскостью керамического основанияна 0,3-0,5 мм. Прижимная скоба 1 с закрепленной на ней пружиной 12 и индикатором 3 положения крышки 14 установлена на керамическом основании 2 При этом пружина 12 и индикатор 3 положения крышки 14 могут взаимодействовать с крышкой 14герметизируемого металлокерамического корпуса 15 микросхемы,Герметизация на предлагаемом устройстве осуществляется следующим образом,Метеллокерамический корпус 15 и крышку 14 с гибридной интегральной схемой устанавливают на керамическое основание 2 таким образом, что поясок...

Номер патента: 1090984

Опубликовано: 07.05.1984

Авторы: Бобров, Курбатов, Лаухин, Сиротин, Челикиди

МПК: F25B 9/02

Метки: газа, охладитель, пульсационный

...на,фиг, 2 - нид А на Фиг, 1; на Фиг. 3вариант исполнения рецепторов н виде одной замкнутой двустеннай цилиндрической оболочки с плоским торцовым участкам.Пульсационный охладитель газа содержит корпус 1 цилиндрической .",армы с закрепленными на нем газопадвадящим 2 и газаотнодящим 3 пагрубками,Внутри корпуса размещен подвтлжный газораспределитель 4 с соплом 5, выполненным в виде кольцевой щели, когорая образована тороидальным донышком б и обечайкой 7, соединенными полай втулкой 8 с лопатками 9. Внутренняя полость газораспределителя 4 сообщается с газоподводящим патрубком 2, а выходное сечение сопла 5 обращено навстречу входной части рецепторов 10, подключенных к корпусу 1, Газораспределитель 4 соединен с полым штокам 11 и закрепленным...

Номер патента: 1090982

Опубликовано: 07.05.1984

Авторы: Астахов, Бобров, Лаухин, Мясковский, Пахтусова, Сиротин

МПК: F25B 9/02

Метки: газа, охладитель, охлаждения

...поршня,Охладитель газа содержит газораспределительную камеру 1 с размещенным на ее оси соплом 2 и подключенные к камере 1 теплоотводяшие трубки 3. Камера 1 имеет форму тела враше"ия"и снабжена конусообразным насадкам 4, обращенным вершиной в сторону сопла 2, и лопатками 5, установленными наклонно на боковой поверхности 6 а гентры теплоотводяших трубок 3 расположены на окружности пересечения мнимого конуса, вершлна которого размещена на оси сопла 2, со стенками камеры 1. Охладитсль может содержать управляющий пневмоцилиндр 7с подвижным поршнем 8, на торце которого со стороны камеры 1 расположен насадок 4, снабженный лопатками 9. Охладитель содержит также газо- подводящий 10 и газоотводящий 11 патрубки. Входные отверстия 12 теплоотводяших...

Номер патента: 1087944

Опубликовано: 23.04.1984

Авторы: Бобров, Гриднев, Куликов, Чуняев

МПК: G01V 7/02

Метки: наклономер

...соленоидов,причеммагниты расположены в одной вертикальной плоскости и расстояние междуними должно быть не более 10 мм.На чертеже приведена схема предложенного наклономера.Прибор содержит корпус (не пока"зан), чувствительную систему, состоящую из монтажной рамки 1, в которой на упругих нитях 2 и 3 подвешенгоризонтально маятник 4 с зеркалом5 и двумя идентичными стержневымиантипараллельными постоянными магнитами 6 и 7, жестко закрепленнымигоризонтально на конце маятника 4перпендикулярно его оси в однойвертикальной плоскости на расстоянии не более 10 мм друг от друга.Концы магнита 6 размещены в соленоидах 8 и 9, жестко скрепленных с мон"тажной рамкой 1 таким образом, чтопри разомкнутой цепи срленоидов онисовпадают с центрами соленоидов...

Номер патента: 1086083

Опубликовано: 15.04.1984

Авторы: Белокрылов, Бобров, Волобоев, Михирев, Тихомиров

МПК: E02F 3/64

Метки: ковш, скрепера

...одной линии в горизонтальной плоскости.Задняя стенка 4 имеет вертикальные пазы 19 и 20, расголоженные в вертикальной плоскости напротив вертикальных стенок желоба 6.Ковш скрепера работает следующим образом.При копании грунта в исходном положении подвижная задняя стенка 4 находится в крайнем заднем положении,- а передняя заслонка в таком положении, что между иожамц 14, 17 и 18 нижней кромкой заслонки, имеющей форму и привод как у известных1086083 скреперов, образуется щель, необходимая для прохода вырезанной стружки грунта в ковш. Продольныи желоб5 приводом от гидроцилиндров 12 через рычаги 10, 9 и ось 8 опускается, поворачиваясь вокруг оси шарнира 7, в крайнее нижнее положение,в котором горизонтальная режущаякромка ножа 14...

Номер патента: 1084256

Опубликовано: 07.04.1984

Авторы: Бобров, Британ, Бушуев, Дубровин, Залдат, Костылев, Кошкин, Скамьин, Трескин, Эпштейн

МПК: C04B 7/32

Метки: высокоглиноземистого, цемента

...высокоглиноэемистого, цемента при алюминотермическом производстве ферротитана и сплавов с титаном, включающий прИготовление шихты, введение извести, плавку в плавильном агрегате, охлаждение клинкерного расплава, дробление и помолГОЦель изобретения - улучшение качества цемента и снижение теплозатрат.25Поставленная цель достигается тем, что согласно способу получения высокоглиноземистого цемента при алюминотермическом производства ферротитана и сппавов .с титаном, включающему при- ЗО готовленйе шихты, введение извести, :плавку в плавильном агрегате, охлаждение клинкерного расплава, дробление и помол, известь вводят в струю рас 256плавленного алюминия, а шихту нагревают до 200-400 С и загружают в плавильоный агрегат со скоростью...

Номер патента: 1082981

Опубликовано: 30.03.1984

Авторы: Абдурахманов, Бабанов, Бобров, Жданов, Злобин, Сапунов

МПК: F03B 11/00

Метки: аппарата, гидромашины, монтажа, направляющего, уплотнений

...15износа резиновых шнуров, в результате чего возрастают потери воды череззакрытый направляющий аппарат.Наиболее близким к предлагаемомуявляется способ монтажа уплотненийнаправляющего аппарата, включающийразмещение готовых шнуров из синтетического материала в пазах направляющего аппарата с образованием выступающих иэ пазов уплотнительныхэлементов и крепление их посредством планок и болтов 2 .Недостатком является то,что указанный способ не обеспечивает надежной работы уплотнений в результатеотрыва болтов и планок, особенно30при средних и высоких напорах. Кроме того, способ монтажа весьма трудоемок.Цель изобретения - снижение трудоемкости монтажа и повышение надежности работы уплотнений.Поставленная цель достигается тем,что согласно...

Номер патента: 1082966

Опубликовано: 30.03.1984

Авторы: Балинский, Бобров, Петченко, Преображенский

МПК: E21F 1/08

Метки: взвихривающий, трубопровод

...так как они громоздки и требуют значительных затрат электроэнергии.Известен также вэвихривающий трубопровод, включающий отдельные эве60 нья, соединенные между собой и снабженные насадками для рассредоточенного выпуска воздуха, расположенные под углом 45 к его оси по ходу вентиляционной струи в выработке в три 65 ряда в шахматном порядке с шагом0,5 м, заглушку на выходном концетрубопровода и подвески. Трубопроводподвешивается на расстоянии 0,20,3 м от кровли выработки, и к немуподводится сжатый воздух. Такой жетрубопровод рекомендуется для размывания скоплений метана у бутовых полос, отделяющих вентиляционные штреки от выработанных пространств 21Недостатком указанного трубопровода является то, что из-за расположения насадок в три ряда...

Номер патента: 1081528

Опубликовано: 23.03.1984

Авторы: Бобров, Дружаев, Шаповалов

МПК: G01N 29/04

Метки: электромагнитно-акустический

...30 преобразователе, содержащем источник постоянного магйитного поля и трансформатор, вторичная обмотка которого представляет собой цилиндр с подключенным к нему замыкателем, располо женным под полюсом источника постоянного магнитного поля, цилиндр вы. полнен в виде спирально закрученной 3металлической пластины, а замыкатель подключен к одному из крайних вит ков спирали.На чертеже показан преобразователь общий вид. Электромагнит но-акустический преоб. раэователь содержит источник 1 маг .нитного поля, обмотку 2 связи, намотанную поверх или внутри цилиндра 3 и подключенную к усилительно-генераторному блоку 4, между источником 1 магнитного поля и контролиру емым изделием 5 расположена петля- замыкатель б, подключенная с...

Номер патента: 1081383

Опубликовано: 23.03.1984

Авторы: Бобров, Ещенко, Леонов, Мусаев, Талибджанов

МПК: F23D 13/40

Метки: аппарат, горелки, направляющий

...3 завихрения, направляют часть потока к центру и открывают дополнительные входы в камеру 3 завихрения.Расположение оси поворота шиберов в их средней части позволяет поворачивать шиберы так, что концы последних, входя в камеру завихрения, направляют часть потока к центру и открывают дополнительные входы в камеру завихрения.Положение 111 шиберов на фиг, 2 соответствует полному перекрытию входного сечения без установки дополнительных шиберов. Таким образом, предлагаемый направляющий аппарат позволит в широком диапазоне регулировать характеристики закручивания потока, варьировать в заданном пределе падения давления на горелке, значительно снизить сопротивление, получить равномерный скоростной поток, а в необходимых случаях и регулируемую...

Номер патента: 1081140

Опубликовано: 23.03.1984

Авторы: Бобров, Залдат

МПК: C04B 7/32

Метки: вяжущего, смесь, сырьевая

...СаО, А 1203 и расширяющийся компонент, в качестве расширяющегося компонента содержит один оксид из группы СгО, МоО, йО при следующем соотношении компонентов, мас,%:Са 0 ЗО - 35 А 1 О 30-50 Один оксид изгруппы СгО, МоО,ЯО 20 - 35Сырьевую смесь для получения вяжущегопрнготавли".,ают следующим образом,Смешивают в необходимом соотношении ок.сиды СаО, А 1 з 03 и олин из оксидов гочппыСгО, МоО ЙОт, раэмалывают и обжигаютв окислительной среде при 1300 - 1500 С.Полученный клинкер измельчают до удельнойповерхности 3000-4000 см /г,2Полученное вяжущее испытывают в соответствии с ГОСТом 310,1 - 76 - 310.4/76,В табл. 1 и 2 приведены составы сырьевыхсмесей для получения вяжущего и его физикотехнические свойства. Получаемое вяжущее имеет...

Номер патента: 1081114

Опубликовано: 23.03.1984

Автор: Бобров

МПК: B66C 1/66

Метки: грузов, захватный, орган, подъема, устройства, цапфами

...устройства для подьема грузов с цапфами,содержащем пластину, выполненную сотверстием типа "замочная скважина",и установленное на пластине фиксирующее приспособление для цапф, фиксирующее приспособление содержит С-образные защелки с консолями разнойдлины, шарнирно закрепленные напластине с возможностью перекрытияотверстия большей консолью, и жестко закрепленные на пластипе ограничители поворота эащелок.На фиг, 1 показан захватной органустройства для подъема грузов с цапфами, общий вид; на фиг, 2 - то же,вид сбоку; на фиг, 3 - положение захватного органа при освобождении цапфы.Захватный орган состоит иэ пластины 1 с выполненным в ней отверстием 15 20 25 30 35 40 45 2 типа "замочная ск,важина". На пластине по обе стороны отверстия...

Номер патента: 1080103

Опубликовано: 15.03.1984

Авторы: Бобров, Гриднев, Куликов

МПК: G01V 7/02

Метки: гравиметр

...системы, гооизонтально расположенные упругие нити 2и 3 подвеса, зеркало 4, рычаг маятника 5, рычаги 6 и 7, диапазоннуюпружину 8, измерительную пружину 9,основание 10, отсчетные устройства11 и 12, рычаги 13 и 14, дополнительные пружины 15 и 16, рычаги 17и 18, монтажную рамку 19, горизонтально расположенные упругие нити20 и 21, три группы магнитов 22,23 и 24, осветитель 25, дифференциальный фотоэлемент 26, регистра 25 тор 27,В рамке 1 чувствительной системына горизонтально расположенных упругих нитях 2 и 3 подвеса подвешенозеркало 4 с рычагом маятника 5. С30 рамкой 1 посредством рычагов б и 7соединены диапаэонная 8 и измеритель.ная 9 пружины, вторые концы которых связаны с отсчетными устройствами 11 и 12. Симметрично диапазон 35 ной и...

Номер патента: 1078303

Опубликовано: 07.03.1984

Авторы: Бач, Бобров, Гранев, Матайтис, Рябчиков, Ткаченко, Эйдукявичус

МПК: G01N 25/56

Метки: влагостойкость, волокнистых, испытания, образцов, теплоизоляционных

...контроля образцов теплоизоляционных материалов на влагостойкость, содержащем негерметичнуюкамеру,. снабженную источниками иуказателями нагрева воды до кипения,внутри которой расположен сетчатыйподдон, последний, выполнен плаваюШим с воэможностью фиксирования необходимого зазора между уровнемводы и нижней частью образцов, приэтом на поддоне расположены сетчатыеконтейнеры дпя образцов.Причем при испытании минераловатных и стекловатных теплоизоляцион.ных материалов сетчатый плавающийподдон выполнен с фиксированнымзазором, равным 80-100 мм, между низом опытных образцов и уровнем кипящей воды, что исключает ее прямоепопадание на нижние поверхности образцов.На фиг. 1 изображено предлагаемое устройство, общий вид в разрезе,на фиг. 2 -...

Номер патента: 1078038

Опубликовано: 07.03.1984

Авторы: Бобров, Кузнецов, Рабин, Соколов

МПК: E21B 47/00

Метки: бурильной, колонны, повреждения, распознавания

...момент до проо тмыва колонны; Ядр и Й(- расход промывочной жидкости через турбобурпосле и до промыва соответственно.Связь момента на валу турбобура с осевой нагрузкой описывается зависимостью6М где 6 - осевая нагрузка; Му - удельный момент. Счйтая, что буримость пород до и после промыва не изменилась, т,е. М= сопз 1, выражение (1) примет вид юа г яр о лр т т 9пр й :8 - Р) г т вр изм о т где 6 , аф- измеренные тормозныеМосевые нагрузки послепромыва колонны и донего соответственно.Соотношение (2) полностью подтверждается соотношением из теории турбин.Таким образом, по отношениютормозных осевых нагрузок послепромыва бурильной колонны и до него определяем количество жидкости,протекающее через турбобур и доло-,то после промыва бурильной...

Номер патента: 1077714

Опубликовано: 07.03.1984

Авторы: Бобров, Гепштейн, Островский

МПК: B23B 41/02

Метки: глубокого, сверления

...корпусе маслоприемника и связанным с приводом вращения стебля,причем уплотнение стебля размещеново втулке.На фиг. 1 представлен станок для 45глубокого сверления, общий вид;на фиг. 2 - узел Т на фиг. 1; нафиг. 3 - разрез А-А на фиг.2.Устройство дляглубокого сверления невращающейся заготовки 1, установленной напоперечной направляющей стола 2, содержит стеблевую бабку .3, установленную с возможностью перемещения от привода продольной 55 подачи 4 на продольных направляющих ,станины 5. В бабке 3 размещен стебель б с режущим инструментом 7, соединенный с приводом 8 главногодвижения станка. Привод 8 кинемати чески связан с датчиком 9. Стебель б в своей средней части поддерживается люнетом 10. Для подачи СОЖ в зону резания и направления...

Номер патента: 1077653

Опубликовано: 07.03.1984

Авторы: Бобров, Пеняскин, Тихомиров

МПК: B07B 1/06

Метки: зернистых, разделения

...в виде цилиндрического 3 и конического 4 сит., Взаимное расположение корпуса 1, грунтосборника 2 и сит 3 и 4 концентрическое. К корпусу 1 в верхней его части тангенциально примыкает загрузочный патрубок 5. Выходное сечение загрузочного патрубка 5 прямоугольное., разделенное повысоте на две части струенаправляю-.щей пластиной 6. Отводящий патрубок 7 для крупного продукта расположен в нижней части коническогосита по вертикальной оси устройства. Для отвода мелкого продуктаимеются два сливных патрубка 8 и 9,расположенных в плане один относительно, другого под углом 90 . Квнутренней поверхности цилиндрического 3 сита крепятся струенаправляющие пластины 10. Цилиндрическое 3 и коническое 4 сита набраны из профилированных стержней,...

Номер патента: 1076961

Опубликовано: 28.02.1984

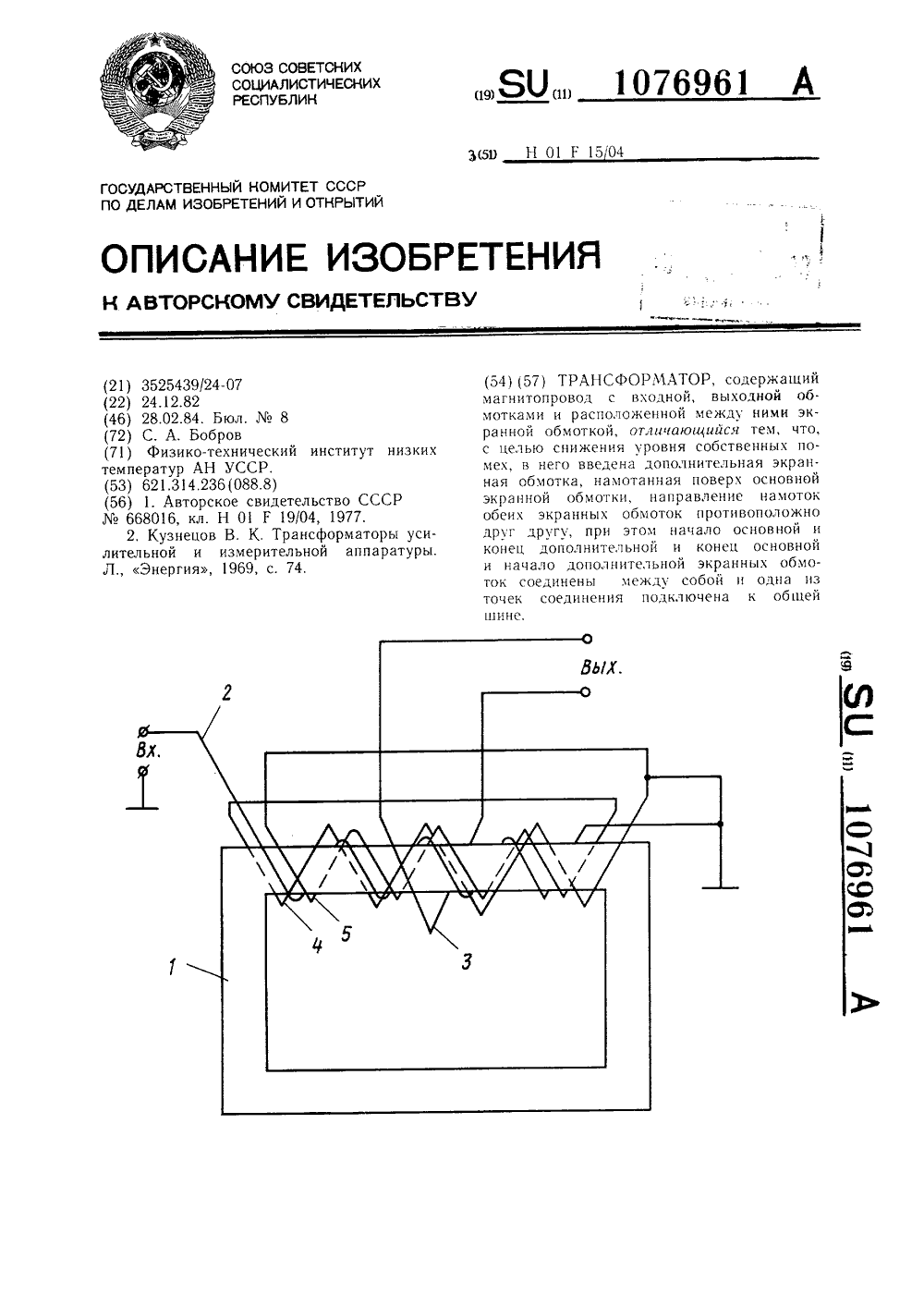

Автор: Бобров

МПК: H01F 27/36

Метки: трансформатор

...тоон"ального трансформатора - объемный ,иток и обм ка второго тороидального 25 30 35 40 45 50 55 трансформатора - объемный виток, соедине ны не непосредственно с общей шиной, а через индуктивность объемного витка, т.е. также образуются Т-мосты, общим звеном которых является индуктивность объемного витка.Цель изобретения - уменьшение уровня собственных помех путем уменьшения емкостной связи между первичной и вторичной обмотками трансформатора.Поставленная цель достигается тем, что в трансформатор, содержащий магнитопровод с входной, выходной и расположенной между ними экранной обмотками, введена дополнительная экранная обмотка, намотанная поверх основной экранной обмотки, при этом направление намоток обеих экранных обмоток...

Номер патента: 1076832

Опубликовано: 28.02.1984

Авторы: Бобров, Гельцер

МПК: G01N 33/38

Метки: микроскопирования, образца, подготовки, почвенного, сканирующего, электронно

...дождевых червей, экспременты почвенныхбеспозвоночных) .Цель изобретения - повышение точ- .ности измерений.Поставленная цель достигается тем,что образец почвы покрывают совсех сторон клеем на водной основе,после его высыхания верхнюю частьпочвенного образца срезают и выдерживают в парах биофиксатора в течение 2-3 мин с последующим высушиванием при комнатной температуре.В качестве клея на водной основеиспользуют поливиналацетатный клей,а в качестве биофиксатора - осмиевуюкислоту. 65 П р и м е р 1. Прн помощи пинцетапереносим монолит почвы в крышкуалюминиевого бюкса с поливинилацетатным клеем (слой клея 2-3 мм) и выдерживаем 2 мин. Этого времени достаточно для того, чтобы клей пропиталоснование понолита почвы. Эатем помещаем...

Номер патента: 1076582

Опубликовано: 28.02.1984

Авторы: Бобров, Грибанов, Трубицын

МПК: E21C 39/00

Метки: развития, скорости, трещины

...отсчета движения трещины принимается регистрация упругой волны от возникшей трещины.На фиг. 1 показана схема, реализующаяпредлагаемый способ; на фиг. 2 - вид Ана фиг. 1 на фиг. 3 - вид Б на фиг. 1.35Схема содержит образец 1, отверстие сконцентратором 2, акселерометр 3, сигнальные линии 4, источник 5 питания, триггеры 6 и 7, линии 8 и 9 задержки, осциллограф 10, На фиг.изображена сигнальнаялиния 4 зигзагообразной формы. На фиг. 2 40зафиксированы импульсы начала движениятрещины и выхода ее через промежуток времени 1 на боковую поверхность образца.Способ реализуют следующим образом,При подаче давления Р в отверстие сконцентратором 2 образца 1 материал упру го сопротивляется и при статическом нагру. женин сейсмосигналы в нем отсутствуют....

Номер патента: 1071772

Опубликовано: 07.02.1984

Авторы: Бобров, Карбачинский, Коган, Корн, Костюченко, Сомов, Урумов, Чулаков

МПК: E21F 15/00

Метки: закладочная, смесь, тиксотропная

...4-75,5 Глина. 3-60Цемент 1,5-14Вода ОстальноеГранулометрический состав хвостов Фракций следующий, Ъ: +74-64,3; +43-5,2; +20-11,3; +10-4,1; -10-15,1.Данные лабораторных испытаний приведены в таблице.Как видно из таблицы, составы 1 и 5 из-за недостаточного содержания воды не обладают, тиксотропными свойствами - их подвижности не меняются при.механическом воздействии, а величина ее не позволяет транспортировать такие смеси по трубам, эти составы не достигают нормативной прочности и через 90 сут. Состав 9 также не обладает тиксотропными свой. ствамииз-эа большого содержания воды и как составы 1 и 5 .не достигает нормативной прочности. Что касается составов 12 и 13, то первый иэ них содержит компоненты в предельных границах и налицо...

Номер патента: 1071771

Опубликовано: 07.02.1984

Авторы: Бобров, Карбачинский, Коган, Корн, Костюченко, Сомов, Урумов, Чулаков

МПК: E21F 15/00

Метки: закладочная, смесь, тиксотропная

...к составам смесей, и может быть использовано при подземной разработке месторождений полезных ископаемых с твердеющей закладкой выработанного пространства.Известна закладочная смесь, содержащая инертный заполнитель, вяжущее, воду и поверхностно-активную добавку Г 12 . 10Недостатком этой смеси является низкая эффективность использования компонентов смеси, обусловленная тем, что данная смесь не является тиксотропной, и добавление ПАВ акти визирует только вяжущее; т.е. не действует на смесь в целом, Кроме того, большой расход воды обуславливает высокое водоцементное отношение.Наиболее близким к изобретению по технической сущности и достигаемому результату является закладочная тиксотропная смесь, содержащая хвосты обогатительных фабрик,...

Номер патента: 1071770

Опубликовано: 07.02.1984

Авторы: Бобров, Карбачинский, Коган, Корн, Костюченко, Сомов, Урумов, Чулаков

МПК: E21F 15/00

Метки: закладочная, смесь, тиксотропная

...и горного производства, таккак при использовании этих компонентов требуется большой расход вяжущего.цель изобретения - сокращение 4 Орасхода цемента,поставленная цель достигаетсятем, что закладочная тиксотропнаясмесь, содержащая хвосты обогатительных фабрик, цемент и воду, дополнительно содержит крупную фракцию инертного заполнителя и глинупри следующем соотношении компонен.тов, мас.: Хвосты обогатительныхфабрик 4-60Глина 3-60Крупная фракция инертного заполнителя 3 30Цемент 1-14Вода; ОстальноеРезультаты лабораторных испытаний представлены в таблице.Для испытаний били, взяты: хвостыобогатительных фабрик с гранулометрическим составом 43 мкм - 73,глина с грансоставом 43 мкм - 16и крупная фракция инертного заполнителя с...

Номер патента: 1069872

Опубликовано: 30.01.1984

Авторы: Бобров, Градус, Костриков, Крылов

МПК: B05C 15/00

Метки: камера, окраски, распылением

...не обеспечивает предотвращения загрязнения атмосферы парами растворителей.Цель изобретения . - повышение эффективности улавливания аэрозолякраски для повторного ее использования.Поставленная цель достигаетсятем, что камера для окраски изделий распылением, содержащая кабину,распыливающее устройство и экран,выполненный в виде вертикальносмонтированной бесконечной ленты ЗО с приводным механизмом и очистнымскребком, снабжена расположеннымипо обе стороны экрана нижним иверхним направляющими коллекторамисо щелевыми окнами, обращенными к 35 экрану.При этом для предотвращениязагрязнения окружающей среды камера снабжена устройством для нейтрализации паров растворителей с 4 О цилиндрической камерой предварительного подогрева и тангенциальным...

Номер патента: 1068713

Опубликовано: 23.01.1984

Авторы: Бобров, Калашников, Макаров, Сковородников, Таранюк

МПК: G01F 1/20

Метки: датчик, расхода

...чувствительный элемент, Расход определяется по деформации стенокчувствительного элемента 2 .Недостатком известного устройстваявляется то, что чувствительный элемент вносит гидродинамическое сопротивление.ЦеЛью изобретения является уменьшение гидравлических потерь и упрощение конструкции датчика.Указанная цель достигается .тем,что в датчике расхода, содержащем З 0корпус с входным и выходным каналами, гибкий чувствительный элемент,связанный с преобразователем деформации, чувствительный элемент выполнен в виде ориентированных параллельно измеряемому потоку упругихлент, закрепленных консольно междувходным и выходным каналами заподлицо со стенками входного и выходногоканалов, причем между лентами и стен ками корпуса выполнены замкнутые...

Номер патента: 1067429

Опубликовано: 15.01.1984

Авторы: Бобров, Каплан, Майзенберг, Мошкович

МПК: G01N 29/04

Метки: variant, его, электромагнитно-акустический

...оси магнита, а в магнитострикционном диске выполнены 55 симметричные параллельные прорези- отражатели, равные по длине рабочей части катушки и расположенные перпендикулярно оси последней.На Фиг. 1 изображена измеритель чая схема с ЭМА преобразователем; на.Фиг. 2 - то же, с вариантом ЭМА преобразователя, на Фиг, 3 и 4 - варианты выполнения магнитострикционного диска. 65 ЭМА преобразователь в первом варианте выполнения содержит катушку 1, магнит 2, магнитострикционный, диск 3, размещенный в плоскости перпендикулярной оси магнита 2, соосно с ним. Измерительная схема содержит последоаательно соединенные генератор 4, усилитель 5, индикатор б и ЭМА преобразователь (первый вариант. Катушка 1 ЭМА преобразователя соединена с выходом...

Номер патента: 1067195

Опубликовано: 15.01.1984

Авторы: Бажутин, Бобров, Калашников, Шагин

МПК: E21B 21/12

Метки: буровой, снаряд

...упругими щетками, при этом щетки закреплены по периметру внешней стороны воздухопроводных труб, а сами воздухопроводные трубы связаны с неподвижной частью сальника-вертлюга.На фиг, 1 показан предлагаемый буровой снаряд; на фиг. 2 - разрез А - А на 45 фиг. 1.Снаряд состоит из колонковой трубы 1 с породоразрушающим инструментом 2 и эр= лифта в виде колонны бурильных труб 3, воздухопроводных труб 4 и смесителя 5, Воздухопроводяце трубы 4 расположены ко аксиально внутри бурильных труб 3 и свя.заны вверху с неподвижной частью воздухоиапорного сальника-вертлюга 6, На воздухопроводных трубах 4 с интервалом 5 - 15 м по внешнему периметру жестко установлены упругие щетки 7.;Полость кольцевого пространства между бурильными трубами 3 и...

Номер патента: 1066696

Опубликовано: 15.01.1984

Авторы: Адамович, Бардин, Бобров, Вахтанов, Ганеев, Жучин, Косырев, Лебедев, Позняков, Рудельсон, Слоним

МПК: B21D 3/00

Метки: длинномерных, заготовок, изгибом, правки

...и соответствующих 55УГЛОВ с(исх И Фиск ОТКЛОНЕНИЯ Граничных сечений А-А и. Б-Б от нулевого положения, соответствующего прямолинейно у состоянию выправляемогоучастка заготовки, расположенного 60между этими сечениями (фиг. 1, 5 и 9),Наличие такого равенства позволяет судить о величине отклонениязаготовки от прямолинейной формыпо положению зажимных головокЕс ли выправляемый участок имеет несимметричную относительно его среднего поперечного сечения исходную искривленность, углы о(с и Риск не будут равны.Устранение неравенства углов отклонения граничных сечений выправляемого участка ат нулевого положения, соответствующего прямолинейному состОянию заготовки, осуществляют поворотом упомянутых сечений либо в сторону уменьшения (фиг,...
