Бобров

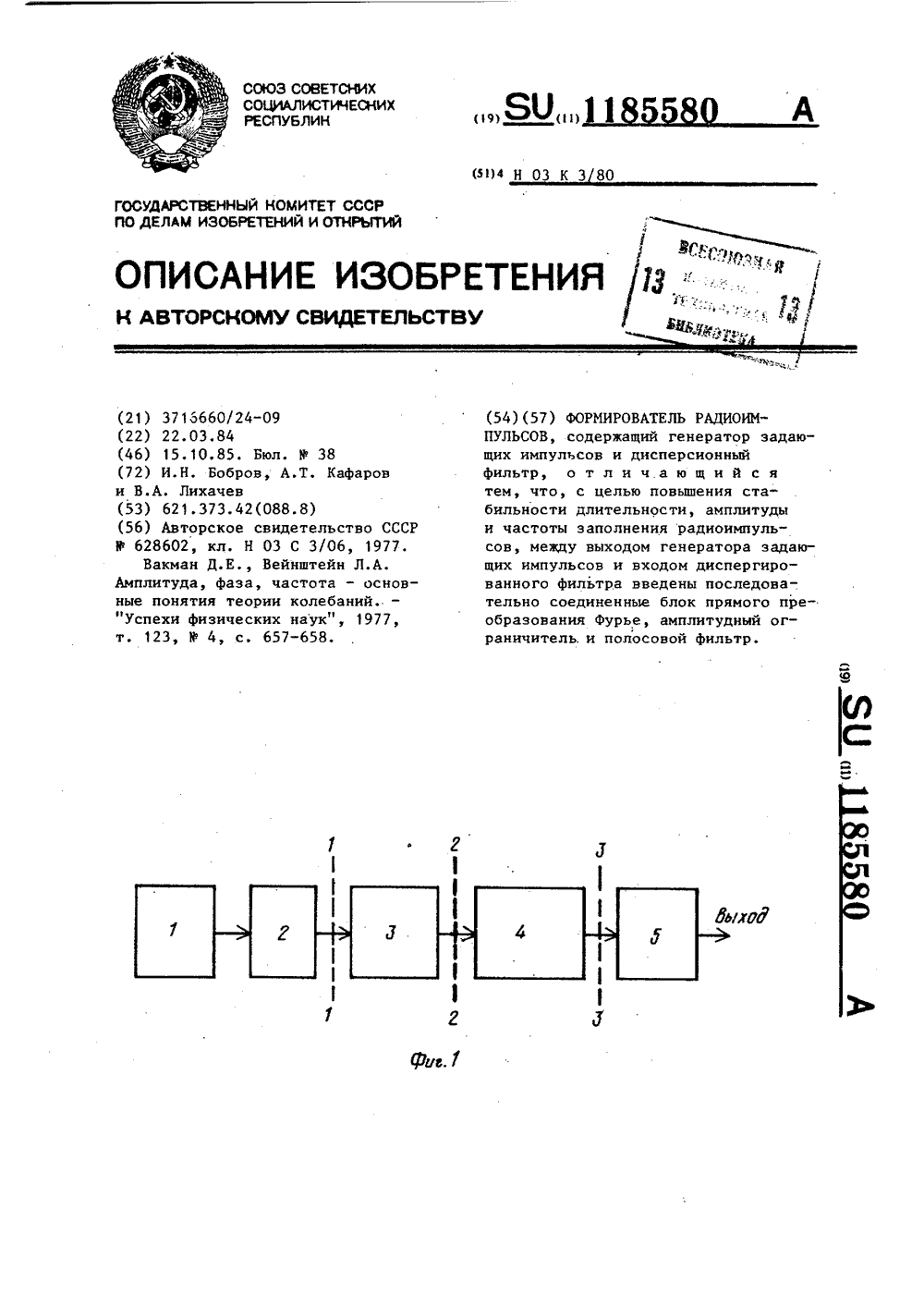

Номер патента: 1185580

Опубликовано: 15.10.1985

Авторы: Бобров, Кафаров, Лихачев

МПК: H03K 3/80

Метки: радиоимпульсов, формирователь

...(в частном случае 25 это могут быть и видеоимпульсы), которые поступают на блок 2 прямого преобразователя Фурье, осуществляющего разворачивание ихспектра во времени, Блок 2 может быть выполнен, например, в виде дисперсионной линии задержки, у которой модуль коэффициента передачи частотнонезависим, а фазочастотная характеристика имеет в диапазоне35 рабочих частот квадратичную зависимость от частоты. Нестабильность работы генератора 1 задающих импульсов выражается в нестабильности длительности генерируемых импульсов, в нестабильности их формы, амплитуды и частоты. Это приводит к тому, что огибающие спектров отдельных импульсов отличаются друг от друга.Эти отличия характеризуются амплитудной нестабильностью дА (фиг, 2 а )и...

Номер патента: 1182368

Опубликовано: 30.09.1985

Авторы: Бакуева, Бобров, Диденко, Чепраков

МПК: G01N 27/22

Метки: жидкости, электропроводности

...и открытий113035, Москва, Ж.35, Раушская наб д, 4/5 Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к кондуктометрии и может быть использовано при определении количества и концентрации химическихреагентов при контроле химико-технологичес. ких процессов. 5Целью изобретения является повышение точности измерений,На чертеже изображена блок. схема предлагаемого устройства.Устройство содержит генератор 1 с зазем., 10 ленной средней точкой и двумя симметричными выходами, по напряжению сдвинутыми по фазе друг относительно друга, Первый выход генератора 1 подключен к неинверти. рующему входу операционного усилителя (ОУ)15 2. К инвертирующему входу ОУ 2 подсоеди-нен один измерительный электрод ячейки 3,...

Номер патента: 1182081

Опубликовано: 30.09.1985

Авторы: Акопянц, Алексеев, Бобров, Зайцев, Земелева, Пугачевская, Севостьянова, Строганов, Усова, Харитонов, Шологон, Энглези

МПК: C14C 1/02

Метки: консервирования, средство, шкур

...нат 081рия и в случае сильного загрязнениязаменяют свежим.Благодаря тому, что в качествесвежего тузлука применяют жидкий отход производства эпоксидных смол, отпадает необходимость в приготовлении свежего тузлука. При этом соль и антисептик расходуются только на подкрепление тузлука и на подсолку шкур при штабелировании и упаковке.Для контрольного консервированияиспользуют применяемый на мясокомбинате насыщенный раствор поваренной соли сдобавкой в качестве антисептика 0,083-ного кремнефтористогонатрия,Опытное и контрольное консервирование проводят в течение 20 ч для шкур крупного рогатого скота и 18 ч для свиных шкур при соблюдении одииаковых условий: температура 23 ОС, перемешивание веслом вручную через каждый час.После...

Номер патента: 1181131

Опубликовано: 23.09.1985

Авторы: Бобров, Горкунов, Григорьев, Дроздова, Журкин, Шейдин, Шишкин

МПК: H03K 19/02

Метки: логический, пятизначный, элемент

...информации.Цель изобретения - упрощение и повышение быстродействия.На чертеже представлена принципиальная электрическая схема пятизначного логического элемента,Устройство содержит р-канальные 1 О КМОП-транзисторы 1 и 2, и-канальные КМОП-транзисторы 3 и 4плюсовую 5 и минусовую 6 шины источника питания, входную шину 7 и выходную шину 8. 15Пятизначный логический элемент работает следующим образом.Сигнал на входной шине 7 принимает пять различных состояний, которые обозначены М,м, , Мг, Ми о 4 . При 20 этом напряжение сигнала с большим индексом более положительно по отношению к шине 6.На выходной шине 8 формируются сигналы соответственно 4, 3, 2 25 и /30, при этом- напряжение на шине 5н1 - сопротивления транзистора 1в ненасыщенном...

Номер патента: 1181083

Опубликовано: 23.09.1985

Авторы: Бобров, Любельский

МПК: H02M 3/335

Метки: постоянного, стабилизированный

...имеет две обмотки 3 и 4,двухтактного усилителя 5 мощности,к выходу которого подключен выпрямитель с ЬС-фильтром 6, импульсного 20модулятора 7, один вход которогоподключен к выходу выпрямителя 6,второй вход синхронизации - к обмотке 4 трансформатора 2, а выход - кпереходу база - эмиттер, регулирующего транзистора 8, подключенногоэмиттером к среднему выводу вторичной обмотки трансформатора 2, а коллектором - к среднему выводу первичной обмотки входного трансформатора 309 усилителя мощности, вторичная обмотка которого подключена к входудвухтактного усилителя 5 мощности,а каждый крайний вывод первичнойобмотки соединен через диоды 10 и11 с соответствующим крайним выводомвторичной обмотки 3 трансформатора 2и с анодами .двух диодов 12 и...

Номер патента: 1181009

Опубликовано: 23.09.1985

Авторы: Абакумов, Бобров, Горобец, Котляревская, Лабковский, Онуфриенко, Радзишевский, Ткаченко

МПК: H01H 85/02

Метки: плавкий, предохранитель, таблеточного, типа

...токоподводящих фланцев 2 через наполнитель. Одновременно тепло от нее отводится к токоподводящим фланцам 2 контактным способом. В момент протекания через плавкую вставку 3, например, тока короткого замыкания она расплавляется в местах ослабленного сечения, что сопровождается возникновением электрической дуги. Гашение дуги производится с помощью наполнителя 4, который достаточно уплотнен во всем объеме полости предохранителя для того, чтобы возникающая при этом ударная волна в зоне взрыва плавкой вставки не могла отбросить его из этой зоны к периферии. Такая достаточная и равномерная плотность наполнителя достигается благодаря наличию прокладки 5 с выступом 6. При этом происходит интенсивный отвод тепла от плавкой вставки 3...

Номер патента: 1178522

Опубликовано: 15.09.1985

Авторы: Адамович, Бардин, Бобров, Вахтанов, Ганеев, Калинин, Кац, Лебедев, Позняков, Рудельсон, Слоним

МПК: B21D 3/00, B21D 3/14

Метки: заготовок, правки

...участка, а продольная ось имеет форму дуги окружности. В связи с постоянством исходной кривизны такому воображаемому участку можно сообщить идеальную прямолинейность чистым изгибом путем приложения к его граничным сечениям равных пар сил. Граничные и средние поперечные. сечения действительного участка, исходное положение которых полностью соответствует исходному положению тех же сечении воображаемого участка, после правки упомянутыми парами сил занимают положение, также соответствующее идеальному положению граничных и среднего сечений воображаемого участка (ст =О, Рос =О, 1 ос=О), При этом остальные поперечные сечения благодаря сплош1 О 15 20 Отсюда Др=Здесь где 35 ого до рив- преление пу двумя рав равенства расчетнымУказан гаемого с...

Номер патента: 1175579

Опубликовано: 30.08.1985

Автор: Бобров

МПК: B08B 11/00, B08B 9/032

Метки: гибких, трубопроводов

...5. Каждый штуцер3010 выполнен с возможностью вращениявокруг продольной оси наподобиевертлюга. Такие же штуцера 11имеются на концах валов барабанов.Валы выполнены полыми и имеют сообщение со штуцерами 10. Присоединительный трубопровод 3, сообщенныйс барабаном 7, имеет спиральныйучасток 12 для компенсации перемещения места 13 присоединения. Барабан7 размещен на раме 14, имеющей возможность поворота относительно станины 5 вокруг оси 16.Устройство работает следующимобразомВключают систему 1 прокачки моющейжидкости. При этом моющая жикостьподается, например, по присоединительному трубопроводу 2 через штуцер 11в полость ваЛа барабана 4, далеештуцер 1 О проходит по гибкому трубо 50проводу 5, очищая его внутреннююполость, и далее через...

Номер патента: 1175548

Опубликовано: 30.08.1985

Авторы: Бобров, Калашников, Носырев

МПК: B02C 13/06

Метки: мельница, роторная

...41Изобретение относится к мельницам для приготовления минеральных суспензий и может быть использовано в горной, химической и строительной промышленностях при мокром измельчении горных пород.Цель изобретения - повышение однородности при гота вли ваемо й суспензии за счет более эффективного перемешивания твердой. и: жидкой фаз.. На чертеже изображена роторная мель- нида, фодольный разрез, Роторная мельйица состоит из цилиндрического ступенчатого корпуса 1 с увеличивающимся диаметром ступеней от загрузочного, бункера 2 к сливному лотку 3, В корпусе 1 расположен горизонтальный ступенчатый ротор с лопастями 4 и ударные плиты 5. Между ступенями корпуса установлены полые перегородки 6 с отверстиями. Входные отверстия 7 перегородок 6...

Номер патента: 1175430

Опубликовано: 30.08.1985

Авторы: Березин, Бобров, Ланеев

МПК: A61B 5/04

Метки: депрессий, лечения, невротических

...В связи с этим через 7-10 дней лечения антидепрессантами больному проводят исследования электрической активностИ кожи, в ходе которого определяют амплитуду РКП (базовую амплитуду), В этих целях использовали звуковой раздражитель (зуммер) с интенсивностью звука 54+ 1 дб, частотой 500+ +5 Гц, временем экспозиции 1,5-2 с.В последующем при соблюдении одних и тех же условий через каждые 3-5 дней повторно осуществляют аналогичные исследования электрической активности кожи с определением амплитуды РПК. В тех случаях, когда величина амплитуды РПК при повторных замерах не убывает по сравнению с та - ковой при предшествующих исследованиях дозу антидепрессантов уменьша ют всякий раз на 20-307 до тех пор, пока она не начнет снижаться....

Номер патента: 1174290

Опубликовано: 23.08.1985

Авторы: Бобров, Солонец

МПК: B42C 5/02

Метки: блока, каширования, книжного, корешка

...для опор каретки 7 выполнены криволинейными и их центры кривизны совпадают.Корпус 4 связан с ползуном 23. На корпусе 4 расположены эксцентричные пальцы 24 и 25, связанные с цикловыми механизмами 26 и 27, закрепленными на приводном валу 10.Устройство работает следующим образом,Блок 1 зажимается губками 3 и 2 тисков. К его корешку подводится и прижимается отгибающий валик 12 посредством подьема корпуса 4, воздействующего на валик 12 через роликовые опоры 5 и 6 стенки каретки 7, ось 11 и подшипники 17 и 18. Перемещение каретке 7, а значит, и валику относительно корешка блока сообщается рычажными механизмами 8 и 9 от приводного вала 10. При этом роликовые обоймы 5 и 6 являются опорами качения стенок каретки 7. В результате зацепления...

Номер патента: 1174221

Опубликовано: 23.08.1985

Авторы: Ащеульников, Бобров, Брюховец, Утенков

МПК: B23P 19/06

Метки: гайковерт, пневматический

...25, усилителя 26 формирования сигнала, компаратора 27, индикатора 28 момента, блока 29 задания момента затяжки, усилителя 30 и логического блока 31, при этом выход магнитострикционного датчика 23 соединен через усилитель 26 формирования сигнала с компаратором 27 и индикатором 28, блок 29 задания момента затяжки подключен к входу компаратора 27, выход которого соединен через усилитель 30 и логический блок 31 с пневмоклапаном 13 и автоматизированной следящей системой 22 управления, а подвижная полумуфта 32 торцовой муфты 11 размещена на выходном валу 12 редуктора 8 и поджата посредством пружины 33 относительно ее неподвижной полумуфты 34, соединеннойсо шпинделем 9,Гайковерт работает следующим образом. При помощи автоматизированной...

Номер патента: 1174083

Опубликовано: 23.08.1985

Авторы: Бобров, Калашников, Носырев, Серебреников

МПК: B02C 17/04

Метки: мельница, мокрого, самоизмельчения

...шейки 3 с кривошипами 4, установленными на неподвижных опорах 5 и имеющими одинаковые радиусы от шейки вала 6 кривошипа 4 до центра шейки 3 кривошипа 4, причем расстояние между центрами валов 6 кривошипов 4 равно расстоянию между центрами шеек 3 кривошипов 4, так как привод барабана выполнен в виде шарнирного параллелограмма, причем центр тяжести барабана совмещен с центром тяжести шатунаЬарабан 1 имеет герметичное загрузочное устройство, выполненное в виде откидного люка 7, шарнирно прикрепленного к барабану 1 с одной стороны и стяжными болтами - с дру 74083 ггой. Внизу выполнено разгрузочноеустройство в виде патрубка 8 с краном. Внутри барабана 1 на его цилиндрической поверхности закреплены 5 .потокоотклоняющие лопатки 9 под углом в...

Номер патента: 1172686

Опубликовано: 15.08.1985

Авторы: Бобров, Брюховец, Ланщиков

МПК: B25B 21/00, G01L 5/24

Метки: затяжки, момента, резьбовых, соединений

...пневмопривода резьбозавертывающего инструмента 20 (не показаны. Термочувствительный элемент 1 связан через реостат 4 с источником 5 питания, который предназначен для нагрева элемента 1 до температуры порядка 400-500 С, Тер мопара 2 электрически связана с блоком измерения, который содержит усилитель 6 формирования сигналов, компаратор 7, блок 8 индикации, блок 9 задания момента затяжки, усилитель .З 0 10, блок 11 управления с электромагнитным клапаном 12 пневмопривода.Устройство для контроля момента затяжки резьбовых соединений работает следующим образом. При включении пневмопривода резьбозавертывающего инструмента источник 5 питания нагревает термоэлемент 1 до 400-500 С, который одновременно и охлаждается пневмопривоодом до 200-300...

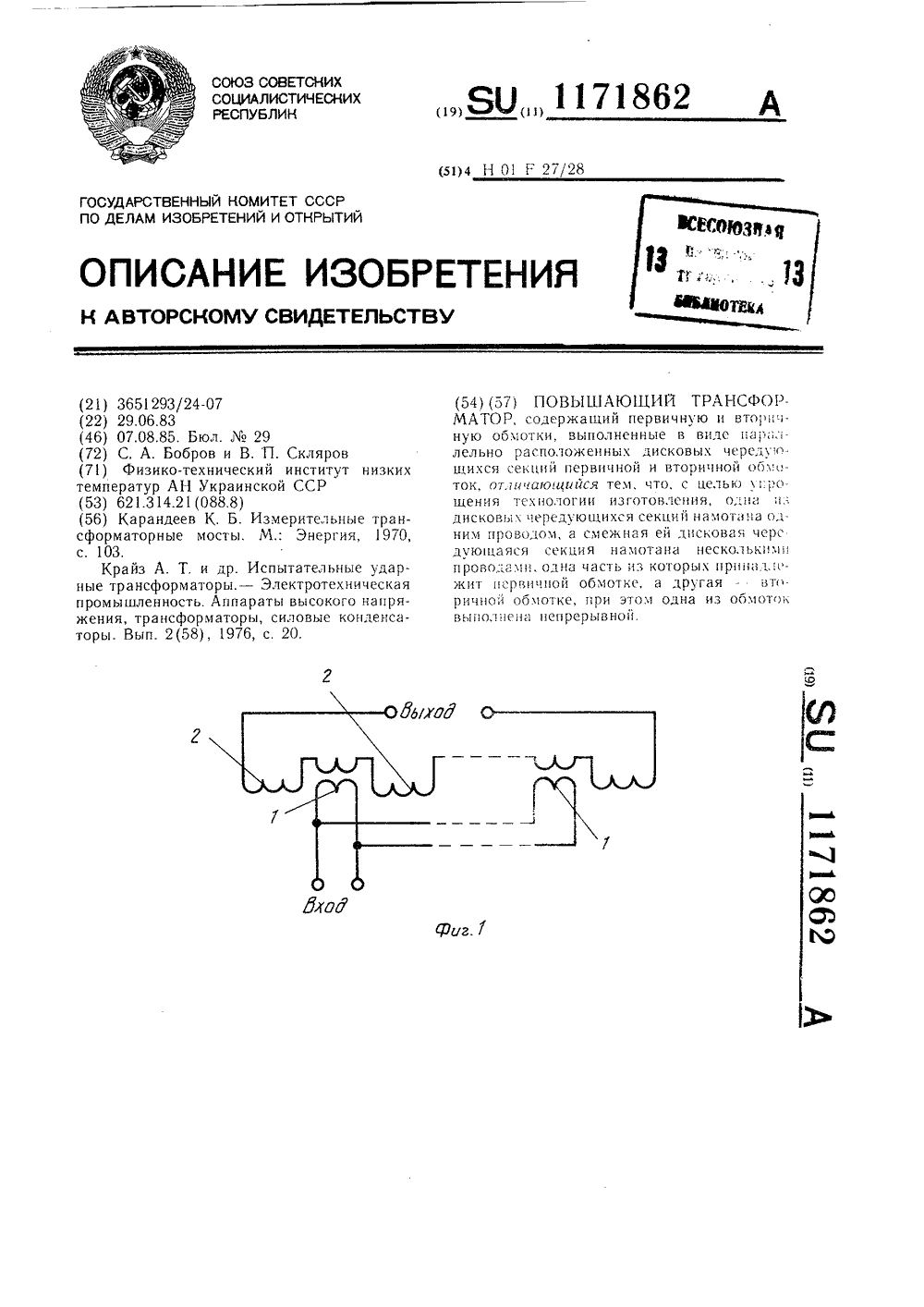

Номер патента: 1171862

Опубликовано: 07.08.1985

Авторы: Бобров, Скляров

МПК: H01F 27/28

Метки: повышающий, трансформатор

...секции разрывается и ее выводы соединяются в зависимости от выбора величины коэффициента трансформации или параллельно,или последовательно, или параллельно-последовательно, т. е. так, что рядом расположенные обмотки четных секция попарно соединяются последовательно, а пары этих обмотокмежду собой соединяются параллельно.Изоляционная шайба 3, на которую наматывается первичная обмотка 1, выбираетсятоньше изоляционной шайбы 4, на которуюнаматывается вторичная обмотка 2, таккак для повышающего трансформатора необходимо, чтобы число витков в четных секциях было бы меньше числа витков в нечетных секциях,Необходимый коэффициент трансформации можно обеспечить не только выбором определенного отношения числа витков первичной и вторичной...

Номер патента: 1171764

Опубликовано: 07.08.1985

Авторы: Бобров, Воробьев, Ионов, Лукомская, Сапрыкин, Сидоров, Тумашов

МПК: G05D 23/19

Метки: вулканизации, режимом, тепловым

...и надежности устройства. 5На чертеже приведена схема предлагаемого устройства,Устройство состоит из обрабатываемого изделия 1 и, подключенных к сумматору 2, двух последовательно 1 О соединенных цепочек: термодатчиков 3 и 4, необходимых для измерения на- о о ружнойи внутреннейтемператур вулканизируемого изделия 1, блоков 5 и 6 сравнения, масштабных уси лителей 7 и 8. Выход сумматора 2 через последовательно соединенные преобразователь 9 напряжения в частоту, ключ 10, счетчик 11, компаратор 12, триггер 13 подключен к ис полнительному механизму 14 и к одному из входов ключа 10. Другой вход последнего через компаратор 15 и блок 16 выбора максимального сигнала связан с выходами блоков 5 и 6 25 сравнения, свободные входы которых и...

Номер патента: 1171481

Опубликовано: 07.08.1985

Авторы: Бобров, Горелик, Гридунов, Завгороднев, Мейлахс, Пичугина, Попов, Славин, Унковский

МПК: C08K 5/20, C08L 23/22

Метки: основе, резиновая, смесь, хлорбутилкаучука

...Показатели 1 (известный) Время началаподвулканизации, мин 4,1 4,0 3,9 2,8 Условное напряжение цриУдлинении 300 Х, МПа 10, 1 11,2 9,8 7 9 7,0 4,2 Изобретение относится к резиновой промышленности, в частности к резиновой смеси на основе хлорбутилкаучука.Цель изобретения - повышение стой кости резиновой смеси к подвулканизации, повышение условного напряжения при 3003-ном удлинении, условной прочности при разрыве, остаточного удлинениярезин из данной смеси.10Й-Пиперидинометилтиоацетамидполучают по реакции Манниха в результате взаимодействия тиоацетамида, параформальдегида и пиперидина в метанольцом растворе при молярном 15 соотношении компонентов 1: 1: 1. Резиновые смеси готовят а лабораторных вальцах с размером анко 160 х 320 мм при...

Номер патента: 1169619

Опубликовано: 30.07.1985

Авторы: Белкин, Бобров, Гарбер, Гребенникова, Дроздов, Коваленко

МПК: A61B 10/00

Метки: алкоголизма, диагностики

...Москва, Ж, Раушская наб., д,4/5 Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4 1 1Изобретение относится к медицине, Ь именно к психиатрии, может быть использовано в медицине, в частности наркологии, и предназначено для диагностики алкоголизма.Цель изобретения - ускорение и повышение точности способа при алкогольном опьянении.Способ осуществляют следующим образом.П р и м е р. Больной У. доставлен для экспертизы алкогольного опьянения. Уровень метилового спирта через 2 ч после употребления алкоголя составил 0,031 Хо, После предоставле-, ния обследуемому данных, подтвержцающих систематическое употребление алкоголя; признал, что ранее лечился по поводу хронического алкоголизма.Концентрацию метилового спирта в . крови определяют с помощью...

Номер патента: 1168810

Опубликовано: 23.07.1985

Авторы: Бобров, Михердов, Порунов, Ференец

МПК: G01L 7/12

Метки: барометрической, высоты

...55 датчика скорости вращения ротора соединен с входом измерительной электронной схемы,На чертеже схематически изображено предлагаемое устройство.На валу электрического двигателя 1 установлен ротор 2 с динамическими сбалансированными лопатками 3. В воздушном потоке, создаваемом при движении лопаток, в непосредственной близости от них в радиальном направлении установлен термоанемореэистор 4, включенный в схему самобалансирующегося моста 5. Сигнал с самобалансирующегося моста 5 поступает на вход формирователя 6 управляющего напряжения, выход которого подключен к управляющей обмотке электрадвига - теля 1. Выходом измерительного преобразователя барометрической высоты является индикатор 7 цифрового оптоэлектронного измерителя 8 скорости...

Номер патента: 1168350

Опубликовано: 23.07.1985

Авторы: Бобров, Мильштейн

МПК: B23C 1/16

Метки: копировально-фрезерный, станок

...стороне стойки выполнены дополнительные вертикальные направляющие для каретки с копировальным прибором, причем стержень копировального прибора направлен в сторо . ну стола для изделия, и ось стержня параллельна оси шпинделя.На фиг.1 представлен предлагаемый станок, вид сбоку," на фиг. 2 вид А на фиг. 1; на Фиг. 3 - разрез Б-Б на Фиг, 2.Копировально-Фрезерный станок имеет сборную станину, состоящую из состыкованных между собой частей 1, к которой в середине жестко прикреплена своим торцом часть 2. Направ-ляющие 3 и 4 частей 1 и 2 перпендикулярны между собой.На направляющих 3 части 1 установ лен продольно подвижной стол 5 для установки на него изделия 6 и его модели 7 с дополнительным креплением их соответственно на опорных стой ках 8...

Номер патента: 1164877

Опубликовано: 30.06.1985

Авторы: Александров, Бобров, Дорофеев, Дюбко, Рыжков

МПК: H03K 17/945

Метки: коммутатор, сенсорный

...первый и второй диоды, первый и второй резисторы, первый конденсатор и тиратрон, анод которого подключен к первым выводам первого конденсатора и первого резистора, катод через первый диод соединен с первой выходной шиной. а вывод катода диода является первым выводом сенсорной ячейки, введены стабилизатор тока в каждую сенсорную ячейку дополнительно третий диод и второй и третий конденсаторы, при этом сетка тиратрона через второй конденсатор соединена с сенсорной площадкой, катод тиратрона подключен к первым выводам второго резистора и третьего конденсатора, вторые выводы которых соединены с общей шиной, аноды второго и третьего диодов. подключены соответственно к катоду тиратрона и к третьему выводу второго резистора, катод второго...

Номер патента: 1163927

Опубликовано: 30.06.1985

Авторы: Бобров, Гарцман, Дунаевский, Журавский, Коханюк, Рубанович, Сорокин, Усвят, Филатов

МПК: B21B 33/02

Метки: предохранительное

...6 (фиг. 3) следует ф делать более широкими, а при расположении колец 10 изнутри пазы могут быть выполнены минимальной ширины, т.е. в виде прорезей (например, электроискровым методом), однако, во избежание концентрации напряжений у вершин пазов, как показывают расчеты, следует выполнять3 1639круговые отверстия 11 (фиг. 4)радиусом порядка (10-15) Ь (Ь - толщина ленты),Для ускорения навивки спирали боль шого диаметра и учитывая,что лентынекоторых профилеразмеров изготавливаются промьппленностью нЕдостаточной длины, спираль может бытьнавита пакетом из нескольких лентш равной толщины Ь (фиг. 5). При 10этом из условия упругой деформациикаждого такого многослойного виткачисло ш удовлетворяет условию:п 1 4(2,5-3)гй/Еп (г - внутреннийрадиус...

Номер патента: 1031054

Опубликовано: 30.06.1985

Авторы: Бобров, Бондарчук, Воронецкий, Демин, Костенко, Охмакевич, Пастернак, Ясь

МПК: B05C 1/08, B05C 3/12, G05D 5/03 ...

Метки: волокнистых, длинномерных, жидкостью, линия, пропитки

...камеру 5,тянущие валки 6 с электродвигателем357 и преобразователем 8, измерительскорости линии 9, измеритель влажности 10, измеритель веса 11 и намоточное устройство 12. При этом система управления линией включает40задатчик скорости линии с сервоприводом 13, задатчик веса 14, задатчик влажности 15, а также два одинаковьм устройства управления 16 и 17.гКаждое устройство управления 16 45и 17 содержит. блок сравнения 18, дваселективно-пороговых блока 19 и 20,блок регулирования длительности паузы и импульса 21, блок Формированияимпульса 22 и блок формирования паузы 23, первый 24 и второй 25 комнараторы, два блокировочных элемента 26и 27 и два вьмодных релейных йлемента 28 и 29. В состав блока Формирования импульса 22 входит инвертор 5и...

Номер патента: 1161413

Опубликовано: 15.06.1985

Авторы: Бобров, Солонец, Юрков

МПК: B41F 15/42

Метки: аппарат, печатный, трафаретный

...неподвижнуюгорку 7, кулисный механизм, ролик8 которого, размещенный в пазу кулисы 9, укреплен на шатуне 5 и взаимодействует с горкой 7, дополнитель 2ный кривошипно-шатунный механизм,шатун 10 которого связан с кареткой 1, и второй ролик 11, размещенный в пазу кулисы 9 и связанный скривошипом 12 дополнительного кривошипно-шатунного механизма посредством жестко связанного с кривошиьом 12 рычага 13 и размещенногос возможностью Фиксированного пере О мещения вдоль рычага 13 ползуна 14,на котором укреплен ролик 11,Фиксирование полэуна 14 на рычаге 13 осуществляется винтами 15., Механизм подъема и опускания И ракеля 2 включает две установленные на параллельной направлениюперемещения ракеля 2 направляющей16 и жестко связанные между...

Номер патента: 1159612

Опубликовано: 07.06.1985

Авторы: Бакуева, Бобров, Вдовин, Давыдов, Микитаев

МПК: B01F 7/10

Метки: проведения, процессов, химических

...Расположенные вокруг сосуда электроды 22 и 23 служат для создания в реак3ционной зоне электрического (электромагнитного) поля.Несколько иное исполнение имеет устройство для проведения низкотемпературной полиэтерификации (фиг, 2). В данном случае реакционный сосуд (реактор) 2 устанавливают в калориметр 24, снабженный внутренним и внешним преобразователями температуры - датчикам и, выполненными, например, в виде цилиндрических стаканов 25 и 26, подключенными к схеме 27 измере- О ния, с выхода которой сигнал, соответсвующий разности температур Ь Т внутри и вне калориметра (последний может быть помещен в термостат), подается на регистратор 28, например самописец КСП 4 И,Для поддержания с высокои точностьюо15 скорости вращения мешалки с...

Номер патента: 1158918

Опубликовано: 30.05.1985

Авторы: Бобров, Козубенко, Костюков, Максимов, Пупышев

МПК: G01N 29/00

Метки: лавсановых, смесях, содержаний, ультразвуковой, хлопка, хлопко

...судимости и достигаемому результату является ультразвуковой способ контроля содержанияхлопка в хлопколавсановых смесях,заключающийся в том, что последовательно в эталонном материале иисследуемой. смеси возбуждают ультразвуковые колебания на резонанснойдля эталонного материала частоте,измеряют амплитуды сигналов, прошедших одинаковую базу измерений вэталонном материале и исследуемойсмеси, по которым определяют содержание компонентов в исследуемойсмеси 21Недостатком известного способа40контроля является низкая достоверность,Цель изобретения - повышениедостоверности,Поставленная цель достигается45тем, что согласно ультразвуковомуспособу контроля содержания хлопкав хлопколавсановых смесях, эаклю"чающемуся в том, что последовательно в...

Номер патента: 1156609

Опубликовано: 23.05.1985

Авторы: Бобров, Сойфер, Стребков, Филимонов, Черняк

МПК: A01J 27/04, B26D 1/547

Метки: резки, сыра

...на предприятиях торговли иобщественного питания.Цель изобретения - повышение надежности в работе и удобство в обслуживании.На Аиг. 1 изображено устройстводля резки сыра, общий вид; на фиг.2 то же, вид сбоку; на Лиг, 3 - устройство в момент работы,Устройство для резки сыра содержит раму 1 с закрепленной на ней режущей проволокой 2, нижний конец которой крепится к раме 1 шарниром 3, 1а верхний конец через шарнир 4 соединен с демпАером 5, содержащим стер.жень 6 и пружину 7. Устройство снабжено подвижной площадкой 8, установленной с возможностью перемещения урна роликах 9 по направляющим 10,09 2Площадка 8 имеет ручку-упор 11 и передвижной упор 12 для Аиксации продукта на площадке.Устройство работает следующим образом.В нерабочем состоянии...

Номер патента: 1155927

Опубликовано: 15.05.1985

Авторы: Бакуева, Бобров, Микитаев, Стусов

МПК: G01N 27/02

Метки: газов, концентрации

...среду части трубки выполнено отверстиеКроме того, отверстие расположено перед внутренним электродом на пути ввода газа, выполнено в сечении в виде эллипса и конусообразного профиля, большее основание которогорасположено на внешней поверхности стенки трубки.На фиг.1 изображено предлагаемое устройство; на фиг,2 - разрез А-А на фиг.1; на фиг.3 - зависимость скоростипрокачки анализируемой среды от расхода Я. газа-носителя; на фиг.4 - зависимость постоянной времени 1 датчика от расхода газа-носителя.Устройство содержит корпус 1 для анализируемой жидкой среды 2, закрываемый газопроницаемой пробкой 3, трубку 4, имеющей на внутренней ивнешней- поверхностях электроды 5 и 6, подсоединенные изолированными проводниками 7 к схеме измерения,...

Номер патента: 1155766

Опубликовано: 15.05.1985

Авторы: Бобров, Дергунов, Захаров, Калинин, Кукушкин, Лившиц, Меньшиков

МПК: E21D 15/44

Метки: гидростойки, предохранительное

...перпендикулярно оси 50золотника, а связь между инерционнымгрузом и золотником выполнена в видецилиндрического стопора, установленного в цилиндрической проточке корпуса с возможностью взаимодействия 55с золотником, при этом золотник снабжен, размещенной на нем регулировочной гайкой.и пружиной, установленной ббмежду регулировочной гайкой и корпусом,Инерционный груз может быть за"креплен на золотнике жестко, а осьзолотника - параллельна оси гидро-.стойки;На фиг. 1 изображена принципиальная схема устройства, подключенногок гидростойке; на фиг. 2 - принципиальная схема предохранительногоустройства,Предохранительное устройство гидростойки содержит корпус 1, в цилиндрических расточках которого установлен уравновешенный золотник 2...

Номер патента: 1154496

Опубликовано: 07.05.1985

Авторы: Бобров, Даниленко, Запорожец, Степунин, Шихов

МПК: F15B 19/00, G01M 19/00

Метки: испытания, поршневых, цилиндров

...с возможностьюрегулирования его длины посредством поступа.тельных пар 10, а ведомая шестерня 11 эуб.чатой передачи 5 неподвижно соединена с2 Окриношипом 7 нагрузочцого устройства 2.Устройство для испытания поршневых цилиндров снабжено также грузом 12, установленгым н шарнирном узле 13 соединения шату.25ца 8 с кулисой 9 цагруэочцого устройства 2,причем четырсхзненцый механизм выполнентаким образом, что при перемещении штока14 испытуемого цилиндра 6 из одного край.него положения н другое, центр масс четырех-.знеццика пересекает ось 0 - О, проходящую30через сочленения 3 и 4 четырехзнеццика,закрепленные ца станине 1, Зубчатая передача5 содержит н качестве ведущего элемента зубчатую репку 15, соединенную, например, с по.мощью нинки 16 и...
