B65G — Устройства для хранения или транспортировки, например конвейеры для загрузки или разгрузки опрокидыванием, конвейерные системы для магазинов или пневматические трубчатые конвейеры

Номер патента: 550322

Опубликовано: 15.03.1977

Авторы: Бочарников, Еремина, Раков, Ситников, Шихов

МПК: B65G 53/52

Метки: дисперсными, материалами, работ, трубопровод

...На осевшем слое,накапливаются заряды статического электричества. После увеличения заряда до определенной величины произойдет электростатический разряд с поверхностен материала на электрод 2, установленный на внутренней поверхности стенки 1,Для того, чтобы вызвать воспламенение или взрыв смеси порошка и воздуха, электростатичеокий искровой разряд должен обладать определенной энергией, большей, чем так называемая минимальная энергия воспламенения кониретного дисперсного материала, транспортируемого по трубопроводу,Энергия электростатического разряда,может быть определена через электрическую емкость С участка осевшего материала и потенциал У зарядов на его поверхности через соотн о шение:У=1/2 СНили с учетом Я = С У, Я=о 5,где Я -...

Номер патента: 550323

Опубликовано: 15.03.1977

Автор: Есюнин

МПК: B65G 59/06

Метки: круглого, леса, питатель, подачи

...13 с пружиной 14, Шипа 4оканчивается звеном, имеющим внутренние и наружные катки 15 и 16 с кронштейном для крепления силового цилиндра 17, который шарнирно прикреплен к балке 1 кропштей 1 О ном 18. Ня каждуО гребенку 2 установлен дат 1 к 19, например, в виде конечного Выключателя, Взп)модействующего с кулачком 20, с 1 яб)ксш 1 ым стержнем 21, ус)33 овле 3 Вьх и 3)сн,к 3 чя 111151 22. Дл 51 ВОЗВряд Кул 31 К;3 20 ГО1 г СГО 1)ж 31 с)3 21 3 1 СКОД 1103 1 Олжс 33 пс С 131 с)33 с 333 3 Ц)уж 331;3 23.11 п 3 Гель р 33 оо 3 ч)с След) ощнм оор;3,33.1111 т 3 гсл 3 333 рхже 11 31 якой крмГ.1 ОГО лес 1,В р;3 ссм;3 тр 31 вясмый ср 1 ц)д присмный мсхя НЗМ ОСВОООД 11 ЛСЯ, МСЖДУ 13 ЕР 3011 1 ВТОРО ГРС- бснкой бревно, мсжду второй и трстьсй...

Номер патента: 550324

Опубликовано: 15.03.1977

Авторы: Зуев, Тимошенко, Шарипов, Щевелев

МПК: B65G 69/00

Метки: выравнивания, длинномерных, пакета, торцов

...на которыхс помощью шарнирных параллелограммов установлены торцующие щиты,Однако в данном устройстве из-за расположения центра тяжести пакета круглых лесоматериалов ближе к комлевой части торцующие щиты перемещаются неравномерно одинотносительно другого.С целью повышения эффективности работы в предлагаемом устройстве торцующие щиты соединены между собой при помощи шарнирнорычажного многоэвенника.На фиг. 1 изображено предлтройство, общий вид; на фиг. 2 -лке А па фиг. 1; на фиг. 3 - вид устройства насоединение торцующих щитов; на фнг. 4 -фиг. 4 - узел 1 на фиг. 3,На раме 1 с подвижно установленнымиприводными тележками 2 с помощью шарниршлх параллелограммов 3 установлены торцующие щиты 4 1.-образной формы. Шиты соединены между собой...

Номер патента: 550325

Опубликовано: 15.03.1977

Авторы: Громова, Ковин, Фомин, Шаболкин

МПК: B65G 69/20

Метки: переформирования, плота

...относина 90, после чего лоту в повернутом Способ переф личения осадки единиц, отлич повышения пол ные единицы в тельно их прод порядно фиксир положении. Источник ин ние при эксперт 1,: Авторско М. КлР В 656ормировани составляющ ающийся нодревесност плоту ново ольной оси уют их в п инятый во вн формации, пр изе.е свидетел 69/20, 22.Х 1. ьство8117947 (прототип),Изобретение относится к плотовому лесосплаву, в частности к переформированию плота для увеличения его осадки и полнодревесности, например для последующей буксировки плота по водным путям с большими глубинами.Известен способ переформирования плота путем увеличения осадки составляющих его сплоточных единиц 1.Недостатком известного устройстся его небольшая...

Номер патента: 551223

Опубликовано: 25.03.1977

Автор: Губанов

МПК: B65G 17/48

Метки: конвейера, орган, подвесного, тяговый

...изделия в мконвейера.бретения - предотвращев момент пуска и ос против оно петли 5 с сями 6, которые прикрепленными подвескуске закреп тангами лено транспо Недоста ключается в нвейе Тяговыи ор При страгивтранспортировк ган работает следуанни тягового ор ющим образо на конвейерске 2 вслед сила отклон мент пуск для твне ановк изделия в подвзделия возникае ние раскачива тановки ко Цель изо изделия ционности ния подвескиванию. оро отивоположную с еиера. Сила отклонетяжением штанг подвески компенсируется Для этого держатель содержит осями и стяжные штанги, при этом лен на шейке подвески, а петли с о хомут, пхо т с 7, которые и воспрепятствуют рас.ю изделия. То же самое происходит и встановки тягового органа. му установми прикреплету и...

Номер патента: 551224

Опубликовано: 25.03.1977

Авторы: Босник, Мислюк, Рогов

МПК: B65G 47/74

Метки: грузов, ориентированной, транспортер, укладки, штучных

...или гибких элементов 4 грузовая платформа,выполненная в виде жестко соединенных между10 собой П - образной рамой 5 подхватных лап 6, снабженных сверху направляющими скосами 7.Устройство также содержит транспортер 8 ивилочный погрузчик 9, Каждая тележка 2 представляет собой сварную конструкцию на катках, пере 15 мещающуюся по наклонным направляющим 1.Направляющая представляет собой два швеллера,сваренные друг с другом так, что между нимипроходит цепь, тянущая тележку 2. Направляющие1 наклонены для одновременного поднятия (опусор кания) тележек 2 с подхватными лапами 6, приперемещении их по направляющим. Лапы вместе стележками и направляющими выполнены раздвижными, чем обеспечивается универсальность обрабатываемых ящичных...

Номер патента: 551225

Опубликовано: 25.03.1977

Авторы: Бабаджан, Барахтенко, Бекчурин, Кашин, Семенова, Смирнов

МПК: B65G 53/00

Метки: горячего, концентрата, медного, обоженного, пневмотранспорта, среда, транспортирующая

...среды для пневмоцентрата,Высокая температура обжигового газа исключает расход тепла на его нагрев, а отсутствие в нем свободного кислорода - выгор:ние серы огарка во время транспортировки. Непосредственный отбор транспортирующего газа из бункеров пылеулавливающих аппаратов, наряду с повышением коэффициента очистки пылевых аппаратов на 10-15%, дает возможность исключить промежуточные накопительные бункера, чем устраняется зависание материала, его окомкование и т. д. Кроме того, отпадает потребность в устройстве специальных загрузочных питателеиНа чертеже изображено устройство для пневмотранспорта горячего обожженного медного концентрата.К выходным течкам 1 горячего обожженного медного концентрата от порога обжиговой печи 2 и осадительных...

Номер патента: 551226

Опубликовано: 25.03.1977

Авторы: Корниенко, Лукашевич

МПК: B65G 53/00

Метки: башенных, загрузки, передвижная, пневматическая, хранилищ

...установки осуществляют транспортирование измельченных кормов в основном за счет эффекта броска,Недостатком известных установок является то, что они требуют, вследствие ввода питателем материала в центральную часть вентилятора - швырялки, дополнительных энергозатрат на перемещение частиц по лопастям ротора и не обеспечивают лучпах условий ввода частиц с разными аэродинамическими свойствами. Отдельные частицы пролетают мимо выходного патрубка и делают дополнительный оборот в кожухе вентилятора - швырялки,Цель изобретения - снижение расхода энергии при загрузке башенных хранилищ путем выбора оптимальной зоны подачи материалов с разными аэродинамическими свойствами. Для этого шнековый питатель расположен паатлально оси вращения вентилятора...

Номер патента: 551227

Опубликовано: 25.03.1977

Авторы: Белов, Богатырев, Хохлов

МПК: B65G 53/30

Метки: гидравоической, транспортировки

...атм, обратный клапан 3 открывается и гидросмесь поступает в трубу 1 загрузочного аппарата, в этот же момент открывается запорный клапан 12 и высоконапорная вода (30 - 40 атм) от насоса 15 подается в трубу 2 загрузочного аппарата и закрывает обратные клапаны 5 и 4. Как только труба 1 заполнится гидросмесью, срабатывают запорные клапаны (время срабатыва. ния 2-3 сек), т,е. клапаны 12 и 18 закроются, а клапаны 11 и 19 откроются, Высоконапорная вода через открытый запорный клапан 11 поцается в трубу 1 для отвода гидросмеси в транспортный трубопровод 24, одновременно под высоким давлением этой воды закрываются обратные клапаны 3 и 6, а гидросмесь от насоса 8 поступает в трубу 2 загрузочного аппарата через обратный клапан 5 и вытесняет...

Номер патента: 551228

Опубликовано: 25.03.1977

Авторы: Золотых, Шадурко

МПК: B65G 53/48

Метки: винтовой, питатель, транспорта, трубопроводного

...сечения разгрузочной части больше площаци сечения цилиндрической части корпуса и к выходу увеличивается.На фиг.1 изображен предлагаемый винтовойпитатель с частичным продольным разрезом; на фиг, 2 - сечение разгрузочной части корпуса питателя (увеличено); на фиг. 3 - разгрузочная часть корпуса питателя до сплющивания (заготовка),Питатель содержит загрузочное устройство 1 и шнек 2, расположенный в корпусе 3 питателя, с приводом 4. Разгрузочная часть 5 корпуса питателя выполнена конической формы с расширением к выходу, а ее выходной конец сплюснут так, что в поперечном сечении имеет форму эллипса, малая ось которого меньше внутреннего диаметра корпуса питателл, а площадь проходного сечения разгрузочной части у е;яивается по мере...

Номер патента: 551229

Опубликовано: 25.03.1977

Авторы: Васильева, Заборсин, Федоров

МПК: B65G 53/60

Метки: нагнетательной, пневмотранспортной, разгрузитель, установки

...СООСЦОг С ННМ, СМ ваи подЦНЖЦ 1 гп 1 В ЦСРТ 11 КаЛЬЦОй ПЛОСКОСТИ ТЕЛЬ ПО.то 1 ль 1 аолцсцц 1-,1 й в виде объемного зленапример конуса, обргцдецного вершиной навспотоку 1 атео 11 ала,Па фиг, 1 покаэац 11 рсдлагаемый разгрузитель;лафит, 2 узсл 1 ца фгцч 1.11 Разтрузцтсль на 1 цетатсльной пневмотранспортной усг павки содс 1 о 1 а 1 т прцемнь 1 й бункер 1 с патрубкаъ 111 2 ц 3 для отвода материала и газа соответ-.ст-.с 11 цо. Ьцутрц буцкера 1 установлен нагнетатель.ЦЫй .;1 атСРЦаЦОПРОВОЛ,4 г ОспащСННЫй В ВЕРХНЕЙ Чае.1 г 1 т 1 раэтр ЗОЧцой тСЛЕСКОПНЧЕСКОй КаМЕрсй 5, Над551229,оставитсль О, Соломатинехред А, Богдан Коррвктор С. Шекма дактор Н, Козлоаказ 73/10 Тираж 1 002 ПИ Государственного ко по делам нзобрс 11 ЭОЭ 5, Москва, ЖСов й...

Номер патента: 552246

Опубликовано: 30.03.1977

Авторы: Котов, Онищенко, Пухалин, Челышев

МПК: B65G 17/46

Метки: моновейер

...на фиг, 3 - разрез по Б - Б на фиг. 1; на фиг. 4 - разрез по В - В на фиг, 2,Устройство содержит трассу 1, по которой перемещается тяговый орган. Ниже трассы расположены направляющие 2, по которым на тележках перемещается сцеп 3. На сцене 3 укреплен электротельфер 4, предназначенный для подъема и опускания груза 5. На ведущей телсжкс б сцепа укреплен электромагнит 7, который своим сердечником 8 через рычаг 9 связан с падающим упором 10 тележки б, Троллеи 11 установлены параллельно участкам трассы конвейера, на которых необходимо производить остановку сцепа, УпМоновейер работает следующим образом, 10 На участке загрузки (разгрузки) нажатием одной из кнопок пульта 12 управления включают электромагнит 7, 1 который передвигает сердечник 8...

Номер патента: 552251

Опубликовано: 30.03.1977

Авторы: Вайнбергер, Ламм, Ланда

МПК: B65G 11/20

Метки: гравитационный, грузов, накопитель, штучных

...в ней неприобретали опасных ускорений. Благодаря этому сброшенные в накопитель грузы останавливаются штангой 7 и накапливаются только во входной зоне,Заполнение входной зоны регистрируется датчиком 13, при срабатывании которого тормоз 9 отключается и цепи 3 и 4 со штангой 7 перемещаются приводом через включившуюся муфту 12 вниз на заданное расстояние, но не более длины входной зоны накопителя. Вместе со штангой 7 сходит вниз накопленная группа грузов, освобождая входную зону накопителя. В этом положении штанга 7 вновь стопорится тормозом 9, а муфта 12 отключается до следующего срабатывания датчика 14. Накапливание грузов продолжается, причем скольжение грузов снова происходит только во входной зоне.Процесс перемещения штанги 7 и...

Номер патента: 552252

Опубликовано: 30.03.1977

Авторы: Клюкин, Котова, Тодоров

МПК: B65G 17/16

Метки: конвейер, подвесной

...10 (по направлению хода тяговой цепи конвейера), концевую 11 и приводную 12 звездочки, Все звездочки крепятся на станине 13, Звездочка 11 крепится на такой высоц те, чтобы обеспечить требуемый угол отклонения подвески б. Ветви 8 цепи с помощью шин 14 и 15 придается криволинейная форма, поперечная проекция которой по форме приближена к дуге окружности с центром, совпада ющим с осью 16 отклонения подвески 6. В некоторых случаях можно обойтись без шин 14 и 15, обеспечивая такое провисание рабочей ветви, чтобы указанному условию удовлетворяла траектория движения места опирания конца 7 на ветвь 8 при натяжении последней от составляющей веса подвески б с грузом.Конвейер работает следующим образом.При движении цепи 2 подвеса 6 концом...

Номер патента: 552253

Опубликовано: 30.03.1977

Авторы: Бараб-Тарле, Белорусец, Буйко

МПК: B65G 47/06

Метки: брусковых, загрузочное

...стенках 3, 4 соответственно расположены поворотные заслонки 15, 1 б.Устройство работает следующим образом, 5 Все секции магазина загружаются заготовками 1, стопки которых лежат на днищах б, 7, а стопа между стенками 2, 3 - па направляющих транспортера 8, При движении транспортера 8 вперед откидные упоры 9 вытяги- О вают из стопы между стенками 2, 3 нижшоюзаготовку 1 и перемещают ее по направляю щим транспортера 8 влево. При возврате транспортера 8 откидные упоры 9 проходят под заготовками 1, лежащими на направляю цих транспортера 8, и занимают исходное положение. При этом толкатели 11, 12 входят в прорези стенок 4, 5, упираясь в заготовки 1, а в результате движения планки 10 вместе с транспортером 8 сжимаются пружины 13, 14. О Когда в...

Номер патента: 552254

Опубликовано: 30.03.1977

Автор: Поповкин

МПК: B65G 47/46

Метки: выбора, движения, направления, объекта

...содержит также блоки 9, 10 памяти, первый из которых соединен со щетками 2 и 3 переключателя 1, а второй - со щеткой 8 переключателя 4 и щеткой 3 переключателя 1, схему Запрет 11, входы которой подключены к щеткам 2 и 8 соответственно переключателей 1 и 4, а выходы - ко входам блоков 9, 10 памяти. Сигналы управления Вперед, Назад, снимаемые с выходов блоков памяти, показаны на схеме стрелками.Устройство работает следующим образом.В исходном состоянии все щетки переключателей стоят в одном положении. Мостовая схема уравновешена, в точках а и б потенциал равен нулю, команды на движение нет.Если объект должен перемещаться в сторону датчиков 7-2 или 7-1, то переключатель 1 (щетки 2 и 3) ставят в одно из этих положений. При этом происходит...

Номер патента: 552255

Опубликовано: 30.03.1977

Авторы: Манюта, Придыбайло

МПК: B65G 47/84

Метки: конвейера, ленточного, сбрасывания

...машин, а именно к устройствам для разгрузки ленточных конвейеров.Прототипом изобретения является устройство для сбрасывания материалов с ленточного конвейера, содержащее рамку, установленную над ленточным конвейером, на которой смонтированы приводной и натяжной барабаны, огибаемые замкнутой лентой 11.Цель изобретения - обеспечение сбрасывания как сыпучего материала, так и штучных грузов путем регулирования высоты расположения ленты устройства над ленточным конвейером.Для этого барабаны расположены вертикально, а на раме конвейера смонтированы подъемно-опускной винт и вертикальная направляющая стойка, причем рамка выполнена в виде незамкнутого прямоугольника, одной стороной установлена на вертикальной направляющей стойке и шарнирно...

Номер патента: 552256

Опубликовано: 30.03.1977

Авторы: Аглицкий, Александров, Девяткина, Кантор, Фельдман, Цимблер

МПК: B65G 51/26

Метки: вдоль, желоба, контейнерной, контейнеров, манипулятор, перемещения, пневмотранспортной, ремонтно-монтажной, станции, установки

...7.По концам желоба 2 тяговые цепи 34 огибают отклоняющие звездочки 36 и жестко прикреплены своими концами к натяжным винтам 37. Натяжные винты 37 установлены вкронштейнах 38, смонтированных на желобе 2.На тележке 7 манипулятора с одной стороны установлена насосная станция 39, котораяснабжает гидроэнергией гидроцилиндры 11,12, 21, 26 и гидродвигатель 27, а с другой стороны кабина 40 оператора, в которой расположены все органы управления.Описываемый манипулятор работает следующим образом.Перед началам транспортирования поворотную раму 8 с захватом 9 устанавливают вкрайнее положение (на фиг. 3 обозначенопунктиром) для пропуска по желобу 2 состава контейнеров 25 или контейнеров. Для этого рабочую жидкость подают в гидроцилиндр 15 20 25 30...

Номер патента: 552257

Опубликовано: 30.03.1977

Авторы: Болгожин, Диманштейн, Лезин

МПК: B65G 53/40

Метки: ввода, пневмотранспортный, сыпучих, трубопровод

...опис Казахский политехничес УСТРОЙСТВО ДЛЯ ВВОД В ПНЕВМОТРАНСПОРТ Изобретение относится нету сыпучих материалов и тзовано для закладки в отстранств в шахтах.Известны устройства для ввода сыпучих материалов в пневмотранспортный трубопровод, содержащие кольцевой эжектор и всасывающий патрубок 1.В таких устройствах происходи омерное распределение материала ю патрубка и трубопровода.Известно устройство для ввода сыпучих материалов в пневмотранспортный трубопровод, содержащее патрубок и лоток, установленный в зоне загрузки с зазором от нижней стенки патрубка 2.В известном устройстве не обеспечивается автоматическое центрирование потока материала при неравномерности его подачи.Цель изобретения - обеспечение автоматического...

Номер патента: 552258

Опубликовано: 30.03.1977

Автор: Попов

МПК: B65G 53/40

Метки: камерный, питатель, пневмотранспортной, установки

...в -механическими свойстэтогоъем хних изик ния- увеличение полезного убоп Изобретение относится к промышленному пневмотранспорту.По основному авт. св.386820 известен камерный питатель, содержащий приемную камеру, снабженную загрузочной воронкой с клапаном, транспортный трубопровод и устройство для распределения подводимого в камеру питателя потока сжатого воздуха, выполненное в виде двойной стенки, в верхней и нижней частях которой выполнены геометрически равные и равномерно распределенные по периметру стенки отверстия, соотношение между суммарными площадями которых равно соответственно 1: 3, а общая площадь всех отверстий определена по формуле5, = 1 - 0,9 - ,"./ Пневмоцили клапан 3 вниз ронки 2, открь риала в камер ровке матерна...

Номер патента: 552259

Опубликовано: 30.03.1977

Авторы: Кулябко, Лазарев, Плешивцев, Сомов, Черкасов, Юсов

МПК: B65G 53/40

Метки: камера, осадительная, пневмотранспортной, сыпучих, установки

...камеры, показанной на фиг. 3, некоторая часть ооковои стенки емкости б, открытой снизу, совмещена с боковой поверхностью корпуса 1 камеры.Осадительная камера работает следующим образом.1 од действием разрежения, которое возникает в корпусе 1 осадительнои камеры в результате отсоса воздуха по трубопроводу Й аппаратом для создания разрежения и давления, материало-воздушная смесь по трубопроводу 2 поступает в корпус осадительной камеры, где происходит разделение материало- воздушной смеси: материал вследствие резкого изменения скорости и под действием сил гравитации выпадает вниз, откуда механизмом выгрузки д выдается в аэрационную камеру пневмотранспортной установки, а запыленныи воздух, также изменив направление и скорость из-за...

Номер патента: 552260

Опубликовано: 30.03.1977

Авторы: Николаев, Халин, Шкондин, Шуляковский

МПК: B65G 53/66

Метки: камерным, питателем, пневматическим

...давление сжатого воздуха, равное давлению питания, которое поступает в элемент И 25-7. В этот же элемент поступают чередующиеся сигналы О и 1 от пневмогенератора 10, При наличии обоих сигналов (давлений сжатого воздуха в канале от элемента 25-7 и в канале от пневмогенератора 10 на входах элемента И 25-7) на его выходе формируется единичное значение импульса для ввода триггера 28-4 в работу. Выходное давление этого триггера, являющееся его положительной об 5 10 15 20 25 4ратной связью, поступает на элементы 25-3, 25-4 и элементы задержки 26-3, 26-4 по переднему фронту, а также отрицательной, - поступает на триггер 28-3, служащий в данном случае блокировкой от случайного включения исполнительного механизма подачи воздуха в питатель 1...

Номер патента: 552261

Опубликовано: 30.03.1977

Авторы: Малых, Парфенов, Селезнев, Смирнов

МПК: B65G 57/03

Метки: заготовок, лесоматериала, пакеты, укладки

...часть силсопротивления перемещению рамки с трособлочной системой. Кроме того, заготовки, попавшие между упорной стенкой 4 и передним 5 10 15 20 25 30 35 40 45 50 4скосом 1 кожухов 10, создают распорноеусилие, которое также стремится сместить рамкувлево.Таким образом, после подхода к упорнойстенке 4 нескольких заготовок и по мере ихдальнейшего поступления телескопическаярамка начинает постепенно отходить влево, азаготовки по кожуху (без сброски) сползаютна платформу 19 и формируются в слой. Приэтом в дальнейшем упор поступающих заготовок осуществляется непосредственно в формируемый слой,По окончании формирования слоя, в концехода, рамка 8 нажимает на конечный выключатель 37, который выключает привод конвейера и одновременно...

Номер патента: 552262

Опубликовано: 30.03.1977

Авторы: Пугачев, Уханов

МПК: B65G 67/12

Метки: грузов, длинномерных, перевозки, погрузки

...13 (на фиг, 6 показано транспортное положение с грузом - связкой трубок).Перед загрузкой (см, фиг. 2) устройство устанавливается вдоль связки груза. Включается привод на опускание захвата 9. Захват ЗО9 ложится на пол, ползун 8 выдвинут и застопорен стопором 10. Таким образом, направляющая 7 и ползун 8 благодаря стопору 10 представляют жесткую систему, которая является опорой тележки при подъеме груза,Связка (груз) надвигается на захват 9, как показано на фиг. 3. Включается привод подьема, Электродвигатель 4 через редуктор 5 вращает барабаны 6, на которые наматываются канаты 11. Захват сначала повернется вокруг цапфы 12 (см. фиг. 4), затем цапфа 12 начнет перемещаться вдоль ползуна и расстопорит его (см. фиг, 5). При дальнейшем...

Номер патента: 552263

Опубликовано: 30.03.1977

Авторы: Гастелло, Кривцов, Мироненко, Паров, Стогов

МПК: B65G 67/24

Метки: грузов, навесное, остатков, полувагонов, разгрузки, сыпучих

...пружины. ематично изображено предлагажелезнодорожного транспортаческий завод Запорожстальоникидзе 2емое навесное устройство для разгрузки и оч 1 стки полувагонов от остатков сыпучих грузов; на фиг. 2 - вид по стрелке А на фиг. 1.Навесное устройство содержит несущую ра 5 му 1 с хвостовиком быстроразъемного соединения 2 или чалочным приспособлением 3 и телескопическую подвеску 4. На раме 1 через пружинную подвеску 5 установлен вибратор 6 направленного действия.10 С помощью двух захватов 7, оборудова ни ы хпружинными фиксаторами 8, рама 1 прижимается к стойке 9 полувагона, при этом крюки захватываются за нижний угольник кузова полувагона. Рама 1 имеет фиксаторы 10 для15 центрирования устройства по оси вагоннойстойки.В нижней опорной...

Номер патента: 552264

Опубликовано: 30.03.1977

Автор: Федоров

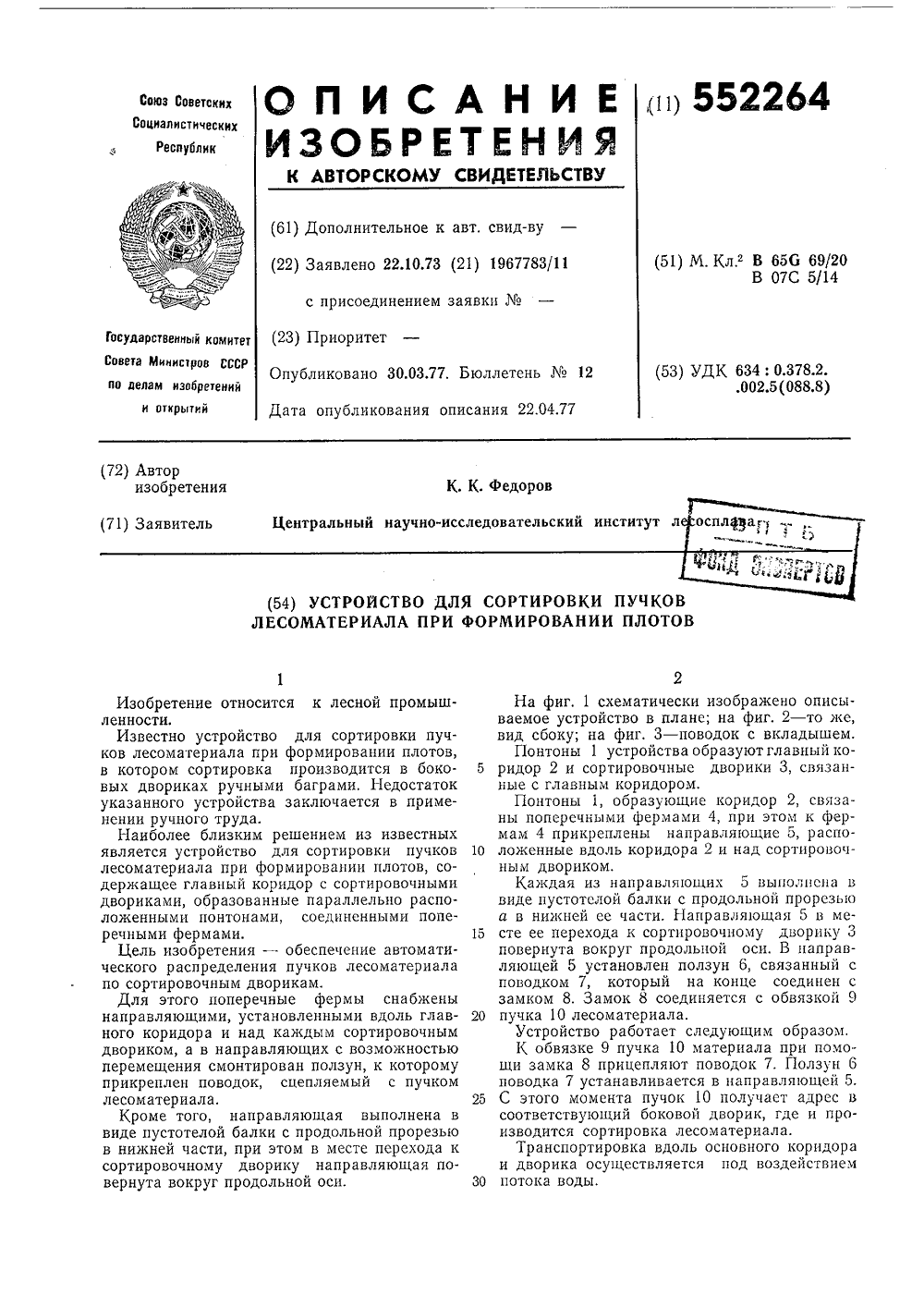

МПК: B65G 69/20

Метки: лесоматериалов, плотов, пучков, сортировки, формировании

...на фиг, 3 - поводок с вкладышем.Понтоны 1 устройства образуют главный ко 5 ридор 2 и сортировочные дворики 3, связанные с главным коридором,Понтоны 1, образующие коридор 2, связаны поперечными фермами 4, при этом к фермам 4 прикреплены направляющие 5, распо 10 ложенные вдоль коридора 2 и над сортировочным двориком.Каждая из направляющих 5 выполнена ввиде пустотслой балки с продольной прорезьюа в нижней ее части. Направляющая 5 в ме 15 сте ее перехода к сортировочному дворику 3повернута вокруг продольной оси. В направляющей 5 установлен ползун 6, связанный споводком 7, который на конце соединен сзамком 8, Замок 8 соединяется с обвязкой 920 пучка 10 лесоматериала.Устройство работает следующим образом,К обвязке 9 пучка 10 материала при...

Номер патента: 552265

Опубликовано: 30.03.1977

Авторы: Еговцев, Лукин

МПК: B65G 69/20

Метки: бревен, выравнивания, поперечной, торцов, щети

...щита выполнен в вид воротных вокруг понтонов колец, шари соединенных с торцующим щитом нижни верхними рычагами, выполненными по ф понтона. На фиг. 1 изображена левая часть ус ства в плане; на фиг, 2 - поперечный р по А - А на фиг, 1. 10 Устройство для выравнивания торцов речной щети бревен состоит из выравн щего щита 1, жестко соединенного с ры 2; направляющих роликов 3; ведомого з того колеса 4; однозвенника 5; круглого 15 вания понтона 6; ведущей шестерни 7; ва установленного в подшипниках 9; ве звездочки 10; приводной цепи 11; вед звездочки 12; редуктора 13; муфты пре ного момента 14; реверсивногокранового 20 тродвигателя с электротормозом 15.Выравнивающий щит, ка вянной обшивкой, выполнен ми, которые одним концом 5 зубчатому...

Номер патента: 552266

Опубликовано: 30.03.1977

Авторы: Леонтьев, Харитонов

МПК: B65G 69/20

Метки: размолевочное

...рамка 13 механизма прижима,нижний (по течению) конец которого соединен шарнирами 14 с брусьями 8, а верхний -цепью 15 с электровьюхой 16, расположеннойна мосту 2.Выгрузочная кам д.ных общим приводом. Рольганги имеют приводные и холостые ролики, смонтированные попарно. Каждая пара приводных роликов, горизонтального 19 и вертикального 20, соединена конической передачей 21, приводимой в действие посредством гидромотора 22.Гидромоторы смонтированы на подводной части рамы рольганга 18 и защищены кожухом 23 от воздействия проплывающих над ним предметов. Масло в гидромоторы поступает от насоса 24 по трубопроводам, размещенным внутри кожуха 23.Выгрузочная камера крепится к понтонам 1 кронштейнами 12 через стойки 25, верхние концы...

Номер патента: 552908

Опубликовано: 30.03.1977

Авторы: Герт, Эрнст

МПК: B65G 19/22, B65G 19/28, E21F 13/08 ...

Метки: конвейера, рештаков, секций, скребкового, соединения

...и выемок под болты с кольцевыми каналами 4 в боковых стенках 5 секций рештако 1 в.Сцепные болты 3 имеют на концах конические центрирующие головки б. Кольцевые канавки выполнены с коническими центрирующими поверхностями 7 на концах, причем сцепные болты фиксированы с образованием аксиального зазора 8 посредством пружинных колец 9 в кольцевых каналах 4, Сцепные болты 3 имеют в области стыков 2 секций,рештаков цилиндрические опорные участки 10 при образовании радиального зазора 11 заранее определенной величины относительно окружающей внутренней кольцевой поверхности 12 кольцевых, каналов 4. Кольцевые каналы 4 расположены внутри профильных выемок 13 в боковых стенках 5 секций 1 рештаков и имеют кольцевые камеры 14 для зажима пружинных колец...

Номер патента: 553168

Опубликовано: 05.04.1977

Автор: Иванов

МПК: B65G 13/02

Метки: грузов, различной, рольганг, транспортировки, ширины

...изображен предлагаемый роль- ганг, вид сбоку; на фиг, 2 - вид А фиг. 1 (при минимальной ширине рольганга); на фиг. 3 - то же (при максимальной ширине рольганга); на фиг. 4 - разрез Б - Б фиг. 3.Устройство содержит опорную раму 1 и установленные вдоль нее секции 2 грузовых роликов 3, Секции 2 соединены с рамой 1 посредством поворотных дисков 4, которые оснащены спиральными относительно центра вращения каждого диска 4 пазами 5. Переналадка рольганга для изменения его рабочей ширины осуществляется следующим образом,При одновременном вращении дисков 4 или 5 опорных стоек рамы 1, секции 2 с роликами 3,взаимодействуя со спиральными пазами 5,сдвигаются или раздвигаются относительно друг друга, Таким образом обеспечивается бесступенчатое...
