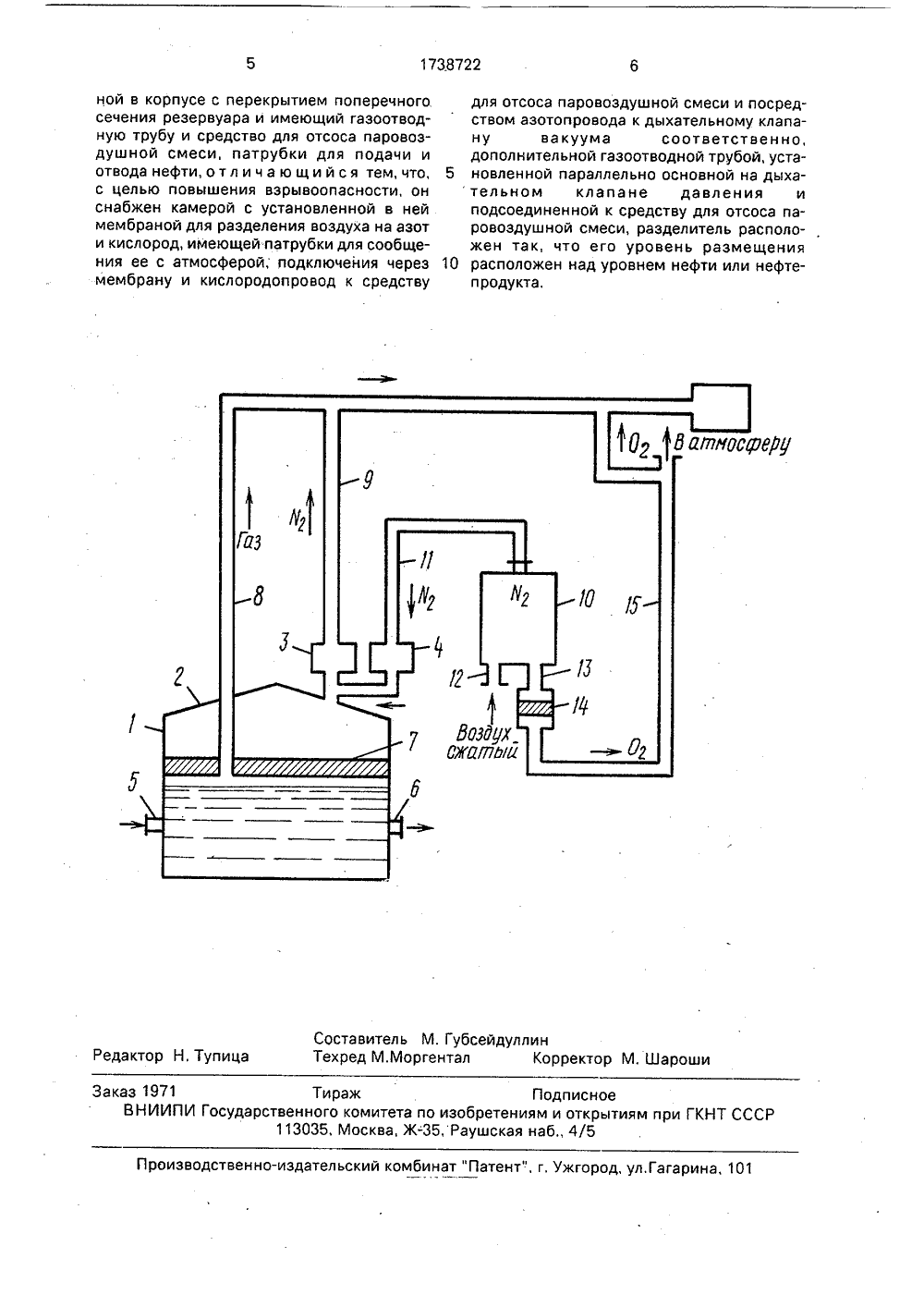

Резервуар для сбора и хранения нефти и нефтепродуктов с упругостью насыщенных паров, превышающей атмосферное давление

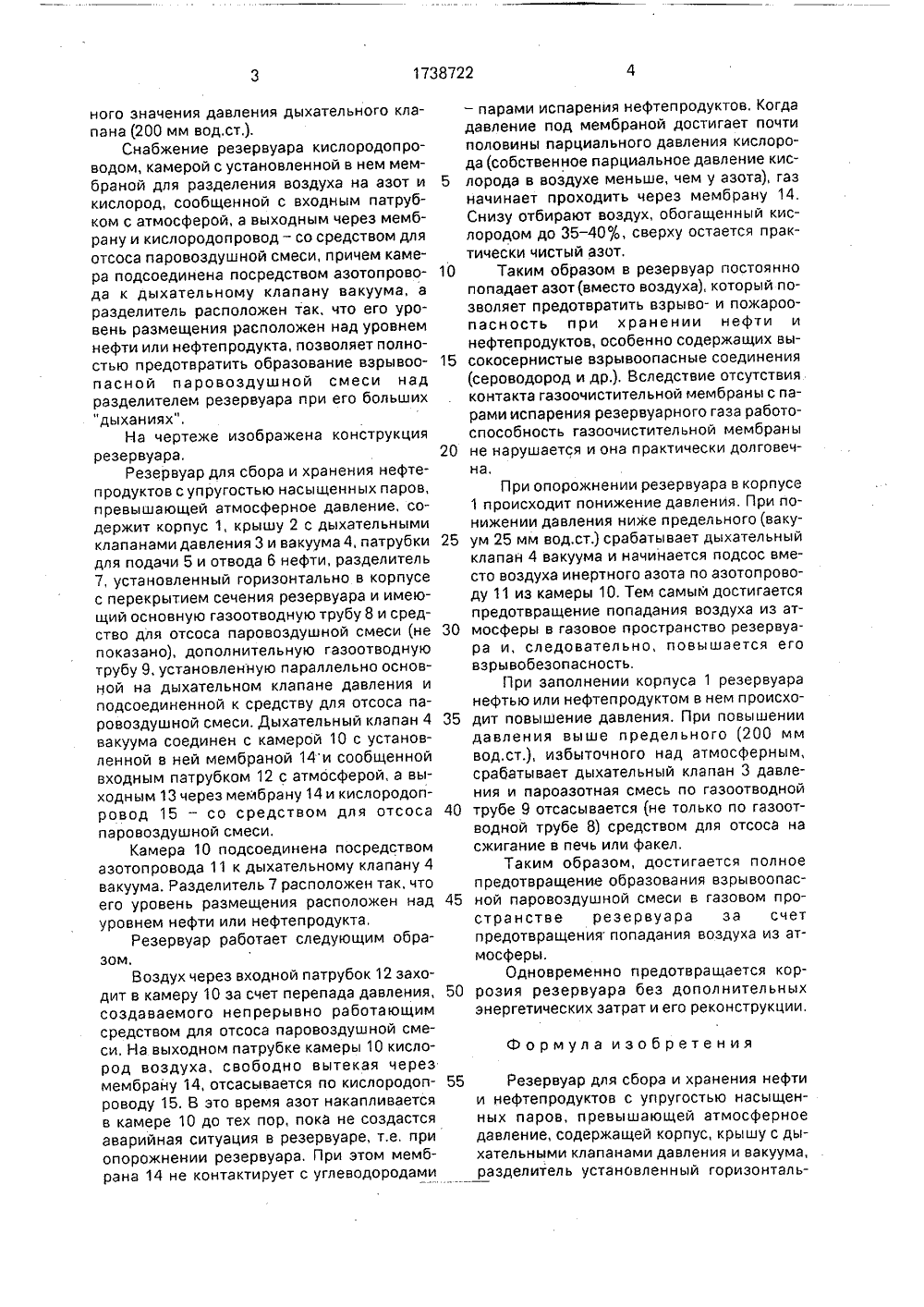

(54) РЕЗЕРВУАР ДЛ НЕФТИ И НЕФТЕП СТЬЮ НАСЫЩЕН ШАЮЩЕЙ АТМОС (57) Использовани нефте перерабатыв ская промышленнос сокосернистой не ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ И КОМУ СВИДЕТЕЛЬСТВ(56) Авторское свидетельство СССРМ 5956516, кл. В 65 О 87/06, 1974. Я СБОРА И ХРАНЕНИЯ РОДУКТОВ С УПРУГОНЫХ ПАРОВ, ПРЕВЫФЕРНОЕ ДАВЛЕНИЕ е: нефтедобывающая, ающая, нефтехимичеть, сбор и хранение выфти и нефтепродуктов,Изобретение относится к техническим средствам для сбора и хранения высокосернистой нефти и нефтепродуктов и может быть использовано в нефтедобывающей, нефтеперерабатывающей, нефтехимической, химической и других отраслях промышленности (овощехранилища и др,),Цель изобретения - повышение взрывобезопасности,Поставленная цель достигается тем, что резервуар для сбора и хранения нефти и нефтепродуктов с упругостью насыщенных паров, превышающей атмосферное давление, содержащий корпус, крышу с дыхательными клапанами давления и вакуума, разделитель, установленный горизонтально в корпусе с перекрытием сечения резервуара и имеющий газоотводную трубу и средство для отсоса паровоздушной смеси, патрубки для подачи и отвода нефти, снабжен кислородопроводом, азотопроводом, дополнительной газоотводной трубой, уста)5 В 65 О 90/28, 90/3 Сущность изобретения: резервуар содержит корпус, крышу с дыхательными клапанами давления и вакуума, разделитель (Р) и средство для отсоса (СО) паровоздушной смеси, Резервуар оснащен камерой (К) с установленной в ней мембраной (М) для разделения воздуха на азот и кислород, дополнительной газоотводной трубой (ДГТ), К имеет патрубки для сообщения ее с атмосферой, подключения через М и кислородопровод к СО паровоздушной смеси и посредством азотопровода к дыхательному клапану вакуума. ДГТ установлена параллельно основной на дыхательном клапане давления и подсоединена к СО смеси. Р расположен над уровнем нефти или нефтепродукта. 1 ил. новленной параллельно основной на дыхательном клапане давления и подсоединенной к средству для отсоса паровоздушной смеси, камерой с установленной в ней мембраной для разделения воздуха на азот и кислород, сообщенной входным патрубком с атмосферой, а выходным через мембрану и кислородопровод - со средством для отсоса паровоздушной смеси, причем камера подсоединена посредством азотопровода к дыхательному клапану вакуума а разделитель расположен так, что его уровень размещения расположен над уровнем нефти или нефтепродукта,Снабжение резервуара азотопроводом, дополнительной газоотводной трубой, установленной параллельно основной на дыхательном клапане давления и подсоединенной к средству для отсоса паровоздушной смеси, позволяет отсасывать и утилизировать пары взрывоопасных летучих компонентов при превышении предельпаровоздушной смеси.Камера 10 подсоединена посредствомазотопровода 11 к дыхательному клапану 4вакуума. Разделитель 7 расположен так, чтоего уровень размещения расположен над 45уровнем нефти или нефтепродукта,Резервуар работает следующим образом,Воздух через входной патрубок 12 заходит в камеру 10 за счет перепада давления, 50создаваемого непрерывно работающимсредством для отсоса паровоздушной смеси, На выходном патрубке камеры 10 кислород воздуха, свободно вытекая черезмембрану 14, отсасывается по кислородопроводу 15. В это время азот накапливаетсяв камере 10 до тех пор, пока не создастсяаварийная ситуация в резервуаре, т.е. приопорожнении резервуара. При этом мембрана 14 не контактирует с углеводородами ного значения давления дыхательного клапана (200 мм вод,ст.).Снабжение резервуара кислородопроводом, камерой с установленной в нем мембраной для разделения воздуха на азот и кислород, сообщенной с входным патрубком с атмосферой, а выходным через мембрану и кислородопровод - со средством для отсоса паровоздушной смеси, причем камера подсоединена посредством азотопровода к дыхательному клапану вакуума, а разделитель расположен так, что его уровень размещения расположен над уровнем нефти или нефтепродукта, позволяет полностью предотвратить образование взрывоопасной паровоздушной смеси над разделителем резервуара при его больших "дыханиях",На чертеже изображена конструкция резервуара,Резервуар для сбора и хранения нефтепродуктов с упругостью насыщенных паров, превышающей атмосферное давление, содержит корпус 1, крышу 2 с дыхательными клапанами давления 3 и вакуума 4, патрубкидля подачи 5 и отвода 6 нефти, разделитель 7, установленный горизонтально в корпусе с перекрытием сечения резервуара и имеющий основную газоотводную трубу 8 и средство для отсоса паровоздушной смеси (непоказано), дополнительную газоотводную трубу 9, установленную параллельно основной на дыхательном клапане давления и подсоединенной к средству для отсоса паровоздушной смеси. Дыхательный клапан 4вакуума соединен с камерой 10 с установленной в ней мембраной 14" и сообщенной входным патрубком 12 с атмосферой, а выходнымм 13 через мембрану 14 и кислородопровод 15 - со средством для отсоса 5 10 15 20303540- парами испарения нефтепродуктов, Когдадавление под мембраной достигает почтиполовины парциального давления кислорода (собственное парциальное давление кислорода в воздухе меньше, чем у азота), газначинает проходить через мембрану 14.Снизу отбирают воздух, обогащенный кислородом до 35-40%, сверху остается практически чистый азот.Таким образом в резервуар постояннопопадает азот(вместо воздуха), который позволяет предотвратить взрыво- и пожароопасность при хранении нефти инефтепродуктов, особенно содержащих высокосернистые взрывоопасные соединения(сероводород и др,). Вследствие отсутствияконтакта газоочистительной мембраны с парами испарения резервуарного газа работоспособность газоочистительной мембраныне нарушается и она практически долговечна,При опорожнении резервуара в корпусе1 происходит понижение давления, При понижении давления ниже предельного (вакуум 25 мм вод.ст.) срабатывает дыхательныйклапан 4 вакуума и начинается подсос вместо воздуха инертного азота по азотопроводу 11 из камеры 10. Тем самым достигаетсяпредотвращение попадания воздуха из атмосферы в газовое пространство резервуара и, следовательно, повышается еговзрывобезопасность,При заполнении корпуса 1 резервуаранефтью или нефтепродуктом в нем происходит повышение давления. При повышениидавления выше предельного (200 ммвод,ст.), избыточного над атмосферным,срабатывает дыхательный клапан 3 давления и пароазотная смесь по газоотводнойтрубе 9 отсасывается (не только по газоотводной трубе 8) средством для отсоса насжигание в печь или факел.Таким образом, достигается полноепредотвращение образования взрывоопасной паровоздушной смеси в газовом пространстве резервуара за счетпредотвращения. попадания воздуха из атмосферы.Одновременно предотвращается коррозия резервуара без дополнительныхэнергетических затрат и его реконструкции,Формула изобретенияРезервуар для сбора и хранения нефтии нефтепродуктов с упругостью насыщенных паров, превышающей атмосферное давление, содержащей корпус, крышу с дыхательными клапанами давления и вакуума, разделитель установленный горизонталь1738722 Составитель М. ГубсейдуллинТехред М.Моргентал Корректор М. Шароши Редактор Н, Тупица Заказ 1971 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж,Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 ной в корпусе с перекрытием поперечного. сечения резервуара и имеющий газоотводную трубу и средство для отсоса паровоз- душной смеси, патрубки для подачи и отводанефти,отличающийся тем,что, с целью повышения взрывоопасности, он снабжен камерой с установленной в ней мембраной для разделения воздуха на азот и кислород, имеющей патрубки для сообщения ее с атмосферой; подключения через мембрану и кислородопровод к средству для отсоса паровоздушной смеси и посредством азотопровода к дыхательному клапану вакуума соответственно, дополнительной газоотводной трубой, уста новленной параллельно основной на дыха тельном клапане давления иподсоединенной к средству для отсоса паровоздушной смеси, разделитель расположен так, что его уровень размещения 10 расположен над уровнем нефти или нефтепродуктаа.
