B29C 45/04 — с использованием подвижных форм

Номер патента: 75123

Опубликовано: 01.01.1949

Автор: Николенко

МПК: B29C 33/34, B29C 33/42, B29C 45/04, B29C 45/37 ...

Метки: масс, обуви, пластических

...частей: двух боковых 2 - д, имеющих оттиски поверхности ботинка, одной верхней части 1, к которой прикреплена колодка, снабженная поднарядом; одной нижней части 4, сменяемой в процессе работы вкладышем 6 (фиг, 4) для образованиия подошвы. Все части формы скреплены между собой шипами.В таком виде форма подается в жесткую направляющую 5, которая не дает частям формы нарушить свое положение во время поступления в нее массы под большим давлением.Пластическая масса представляет собой смесь из полихлорвиниловых смол и наполнителей, причем состав смеси для верха и низа обуви различен.На фпг. 2, 3 и 4 изображен ход образсвания верха и низа обуви в период пребывания формы в направляющей 5.Когда форма занимает первое положение (фиг, 2), в нее...

Номер патента: 145339

Опубликовано: 01.01.1962

Авторы: Борзенков, Гудков, Киселев, Тюркин, Чепыгов

МПК: B29C 45/04, B29C 45/64

Метки: автомат, давлением, литья, масс, термопластических

...в нижней части которого периметр сечения уменьшается и оканчивается рабочим цилиндром б. Сжатый воздух в распределительные пневмоэлектрические коробки 6 и 7 подается через пкевмопанель 8. Работа цикла отпрессовки происходит следующим образом, Сжатый воздух подается в левую полость цилиндра 9, поршень цилиндра зажимает правое положение, увлекая поперечину 10 и тяги 12. Рычаи тяги 12 поворачиваются на 90 и занимают положение как указано на чертеже; при этом активные плиты 18 перемещаются к центру по направляющим. К плитам 18 закреплена пресс-форма 14, которая при данном положении закрыта и прочно прижимается к коническому наконечнику 1 д выа;киеаоце пластины 16 и соплу рабочего цилиндра б. При крайнем правом положении поршня цилиндра 9...

Номер патента: 191106

Опубликовано: 01.01.1967

Авторы: Борисов, Гурвич, Гусев, Иль, Каган

МПК: B29C 45/04, B29C 45/14

Метки: инжекционного, металлических, полуавтомат, термопластами, фасонных, футерования

...деталей, выемка стержней из футерованного изделия производится вне машины. Поэтому машина оборудована различными зажимными устройствами.Каждый зажимной механизм для вывода стержней на машине состоит из гидроцилиндра 10 для привода запирающего клина 11 и гидроцилиндра 12 для вывода стержней 9.В случае необходимости лишь стронуть стержни, не выводя их из отливки, применяется зажимной механизм, аналогичный описанному выше. Он отличается лишь величиной хода подвижных частей. Допустимо поль10 30 зоватьс 51 для этих случаев одним и тем же комплектом.Зажимные механизмы для извлечения стержней вне машипь 1 состоят лишь из клиновых запираюпцгх устройств, без 1 идроци линдров перемещения стержней.Подготовленный в нагревательном "цилиндре...

Номер патента: 270173

Опубликовано: 01.01.1970

Автор: Фучко

МПК: B29C 45/04, B29C 45/06

Метки: артериографии, конечностей, лисиц, подобных, прижизненной, собак, таза, тазовых

...ангиостомическую фистулу Лондона в брюшную аорту сложен, и цри нем возможны такие осложнения, как соскальзывание плексигласовой площадки фистулы со стенки аорты, изливание контрастного вещества в брюшную полость при аортографии, рубцевое сужение аорты на месте наложенной фистулы,Предложенный способ прост, безвреден для животных и обеспечивает получение высококачественных артериограмм. Он дает возможность производить артериографию таза и тазовых конечностей при любом нарушении кровотока в артериях таза и тазовых конечностей (резекции, тромбозы или травматические разрывы) и при любом состоянии тканей бедра (отек, гематома, цагноение),Это достигается благодаря тому,растное вещество вводят в нисходяокружной глубокой подвздошной арторая...

Номер патента: 403569

Опубликовано: 01.01.1973

МПК: B29C 45/04, B29C 45/64

Метки: 403569

...Концы оси ротора и бобышек расположены в пазах 4 стоек 2. На стойке жесткозо закреплены упоры 34. В верхней части стоекразмещены пружины 35 с регулировочными гайками 36.Вал 6 посредством муфты 37 редуктора 38 соединен с электроприводом 39,Ротор состоит из поворотного венца 40 с расположенными на нем полуформа ми-матрицами 29, связанного с храповым колесом 31. Внутри венца имеются радиальные отверстия, в которых размещены с возможностью возвратно-поступательного перемещения толкатели 41 полуформ-матриц, взаимодействующие посредством роликов 42 с пазом 43 эксцентрика 44, жестко закрепленного на оси 27.Литьевая машина работает следующим образом.В бункер засыпают гранулированный термопластичный материал. При вращении распределительного...

Номер патента: 372786

Опубликовано: 01.01.1973

Авторы: Виль, Иностранцы

МПК: B29C 45/04, B29C 45/56

Метки: 372786

...производительности ипредотвращения утечек материала оформляющие полости формы, соответствующие изделиям, заполняют расплавом под высоким давлением, а оформляющие полости формы, соответствующие соединительной сетке, заполняют расплавом под низким давлением, подаваемым из общего пластикатора-инжектора.На фиг. 1 дана схема, поясняющая предлагаемый способ; на фиг. 2 - пример изделияс соединительной сеткой,Расплав полимера из общего пластикатораинжектора 1 подают по каналам 2 и 8 в полости 4, соответствующие изделиям, и в поласти 5, соответствуюгцие соединительной сетке, барабанной формы б, перемещаемой отн сительно мундштука, пластикатора-инжектор 1, После охлаждения полимера до затверд вания изделия 7 с соединительной сеткой удаляют...

Номер патента: 510378

Опубликовано: 15.04.1976

Авторы: Делов, Лихобабенко, Макарова, Штейн

МПК: B29C 45/04, B29D 31/00

Метки: полимерных

...на оси 22. Вращение винту 13 передается от ре версивного электропривода с редуктором 23посредством ветвей 24 и 25 разнонаправленно намотанного троса, натяжного ролика 26, муфты 27, скользящей по цапфе 28, и цепной передачи 29. Для охлаждения изделий пре дусмотрены средства 30 и для резки изделий - средства 31, для нагрева и охлаждения пресс-формы 4 - средства 32.Установка работает следующим образом.Посредством цепной передачи 29 винта 13 от реверсивного электропривода с редуктором 23, ветвей 24 и 25 разнонаправлено намотанного на нем троса через натяжной ролик 26, муфту 27 устанавливают формующий элемент 12 в исходное рабочее положение до упора. Затем посредством управляемого гидроцилиндра 20 втягиванием штока 21, шарнирно...

Номер патента: 1140995

Опубликовано: 23.02.1985

Автор: Бабийчук

МПК: B29C 45/04, B29C 45/70

Метки: литьевых, машин, механизм, смыкания, форм

...связанного с перетоком рабочей жидкости и обладает необходимостью повышенного расхода рабочей жидкости при создании усилия запирания,Цель изобретения - улучшение качества отливаемых изделий,Поставленная цель достигается тем, чтомеханизм для смыкания форм литьевых машин, содержащий закрепленный на неподвижной плите гидроцилиндр запирания с уста.новленным в нем и соединенным с подвижной плитой поршнем с полым штоком и смонтированный в полом штоке неподвижныйплунжер с центральным отверстием, снабжен установленным на поршне стаканом снаружным диаметром, меньшим внутреннего диаметра гидроцилиндра, и образующимс обращенным к подвижной плите торцомпоошня полость, соединенную при помощиканалов с полостью штока, причем наруж 5 О 5 20 25 30 35...

Номер патента: 1168426

Опубликовано: 23.07.1985

Авторы: Гладкова, Котосов, Маринкин

МПК: B29C 45/04, B29C 45/26, B29C 45/64 ...

Метки: полимерных

...формы; наФиг,2то же, в момент разъединения упорасо штоком литьевой формы.Устройство содержит литьевую машину с упором 1 с кольцевыми канавками2 и литьевую форму, включающую подвижное основание 3 и плиту 4 выталкивания со штоком 5, в котором выполненацилиндрическая полость под упоп 1,один или несколько фиксирующих элементов.Последний выполнен в виде разрезного упорного кольца 6. Шток 5 выполнен с кольцевой тралецеидального профиля проточкой 7 под разрезное упругое кольцо 6, при этом глубина кольцевой канавки на упоре превьппает.диаметр поперечного сечения разрезного упругого кольца, а по- ц лость под упор 1 выполнена со скошенным входным участком 8.Основание 9 упора 1 выполнено в виде сферической опорной пяты 10 термопластавтомата, в...

Номер патента: 1288084

Опубликовано: 07.02.1987

Авторы: Котт, Макаров, Петров, Скачков

МПК: B29B 11/16, B29B 7/54, B29C 45/04 ...

Метки: волокнистым, наполнителем, переработки, пластикатор, термореактивных, шнековый

...относительно конической поверхности загрузочного бункера 2 в окружном направлении, практически не перемещаясь в осевом. Тем самым происходит снижение давления в нижней части загрузочного бункера 2 без среза материала в пазах 3 и соответственно без прекращения его подачи. После восстановления равновесия между подачей материала конической 4 и цилиндрической 5 секциями материал в зоне 1 перестает вращаться со шнеком в окружном направлении и начинает перемещаться в осевом, Подача материала из зоны 1 в зону 2 конической секцией 4 шнека восстанавливается. Таким образом, обеспечивается саморегулирование подачи конической секцией 4 шнека при изменении условий его загрузки. Это позволяет вести переработку материала с волокнистым наполнителем с...

Номер патента: 1353625

Опубликовано: 23.11.1987

Авторы: Луцков, Поздняков, Семенов, Таныгин

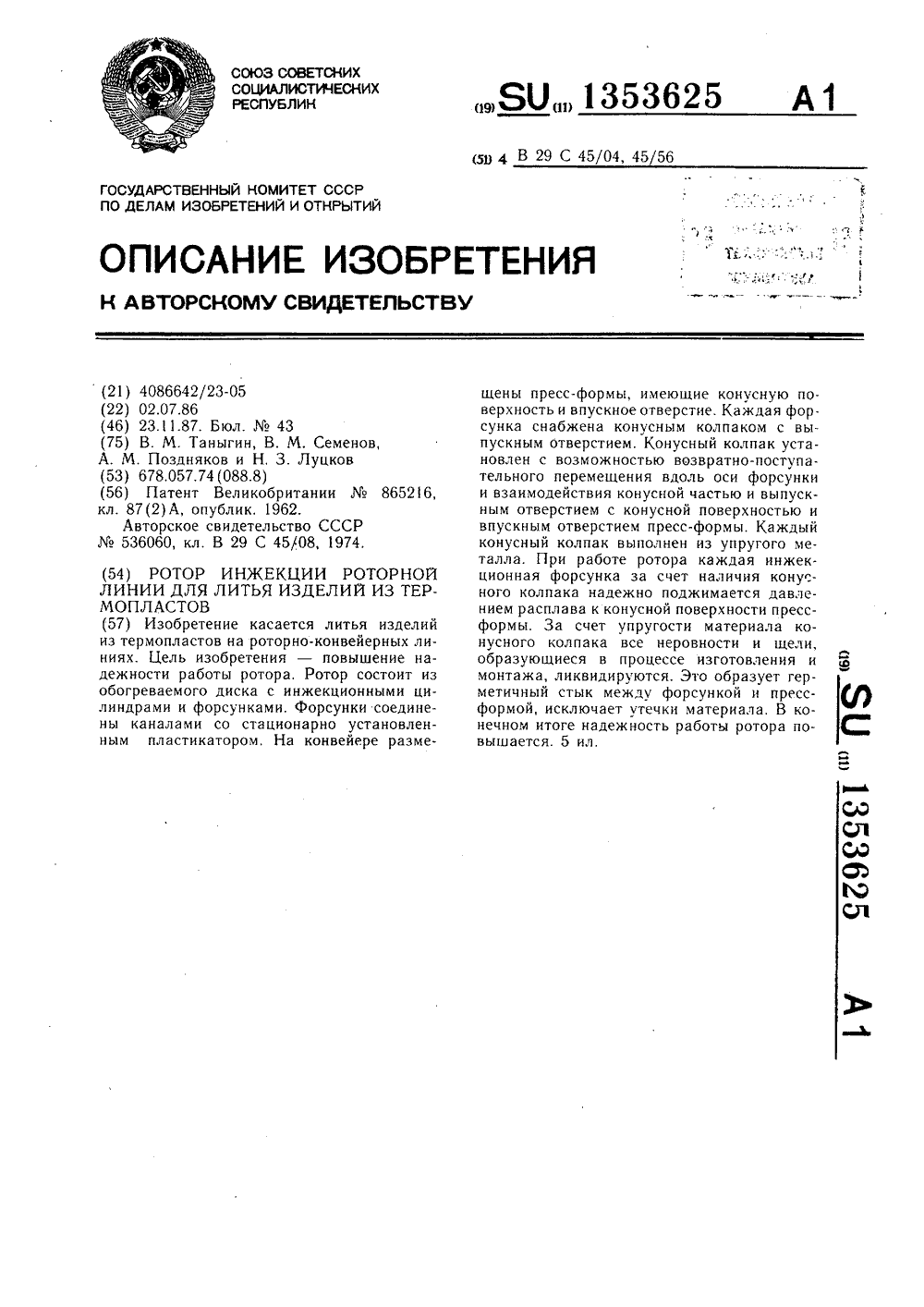

МПК: B29C 45/04, B29C 45/56

Метки: инжекции, линии, литья, ротор, роторной, термопластов

...с возможностью возвратно-поступательного перемещения вдоль оси инжекционной форсунки 2 и взаимодействия конусной частью и выпускным отверстием 20 с конусчой поверхностью 21 и впускным отверстием 10 пресс-формы 9. Каждый конусный колпак 8 выполнен из упругого металла, например штамповкой из рулонной берилиевой бронзы толщиной порядка 0,5 мм. Дисктакже снабжен упорами 22 и выполнен с каналом 23. Каждый инжекционный цилиндр 3 имеет плунжер 24.Работа ротора инжекции осуществляется следующим образом,Каждая пресс-форма 9 в начале сектора а поджимается к упорам 22 диска 1 посредством гидроцилиндра 5 а золотник 12 форсунки 2 смещается вверх (фиг. 3) и его канал 13 совмещается с каналом 23, соединенным с инжекционным цилиндром 3. В этот...

Номер патента: 1371926

Опубликовано: 07.02.1988

Авторы: Каранчук, Курило, Сидоров, Чумак

МПК: B29B 11/10, B29C 45/04

Метки: пластикатор-дозатор, термореактивных

...поворота дозирующего цилиндра 8, выполненным в виде поворотного кронштейна11 для установки дозирующего цилиндра 8, Ось 2 кронштейна 11 параллельно оси материального цилинг . размешена в подшипниках 13 в . орпусе 14и связана посредством рычага 15 свертикально расположенными цилиндром16 поворота, например пневмоцилиндром, На оси 12 в зоне соединения скронштейном 11 установлены регулировочцые кольца,Пластикатор-дозатор работает следующим образом.Порошкообразный или гранулированный реактопласт загружается в загрузочный бункер 3. При вращении шнека2 оц транспортируется к выходу материального цилиндра 1, нагреваясь приэтом эа счет внутреннего трения материала, а также нагревателями 4.Разогретый материал поступает в дозирующий цилиндр 8,...

Номер патента: 1388304

Опубликовано: 15.04.1988

Авторы: Герценштейн, Леандров, Павлов

МПК: B29C 45/04

Метки: выносная, полимерных, пресс-форма

...1 расположена в среднейчасти полуматриц 2, 3 и выполнена в ЗОвиде кольца с элементами сцепления(например, рифления, накатка, зубцыи т,д,) на поверхности,В верхней полуматрице 2 расположена плита толкания 7 с выталкивателями 8,С одной стороны на пресс-формеустановлены элементы кодирования технологических процессов, выполненныев виде различного рода выступов 9. 40Кроме того, пресс-форма снабженасоставным.по плоскости разъема полуматриц 2 и 3 элементом с коническойголовокй 10 на цилиндрическом основа"нии 11 меньшего диаметра, при этом 45в конической головке 10 выполненырадиальные пазы 12 для захватов разьемного механизма,Автоматическая линия, в которойиспользуется пресс-форма, включаетустановку 13 для литья реактопласта,подъемник 14...

Номер патента: 1412980

Опубликовано: 30.07.1988

Авторы: Александрович, Квасенков, Милов, Петров, Татаркин

МПК: B29B 11/16, B29B 7/44, B29C 45/04 ...

Метки: волокнистым, наполнителем, переработки, пластикатор, термореактивных, шнековый

...1412980зов 3 материал захватывается витками вращающейся цилиндрической секции5 шнека и транспортируется ею в материальный цилиндр 1.5В случае подачи транспортирующимустройством (пневмоустройства, шнековые питатели и т.д,),производительность которых колеблется иэ-занеравномерной распушки и склонности 1 Оволокнистых материалов к комкованию,крупной дозы материала, переуплоткение его в нижней части конического.загрузочного бункера 2 не происходит,так как при повышении давления материала в нижней части конического загрузочного бункера 2 увеличиваетсяего проскальзывание в окружном направлении относительно стенки бункера2 в его верхней части, в то время как 20начинается ускоренное движение материала по продольным лазам 3 засчет их усиленного...

Номер патента: 1512787

Опубликовано: 07.10.1989

Авторы: Александрович, Васильев, Квасенков, Татаркин

МПК: B29C 45/04

Метки: волокнистым, наполнителем, переработки, пластикатор, термореактивных, шнековый

...пазов 3 на коническом участке загрузочного бункера 2, ниже плоскости усечения конической секции 4 шнека (в зоне 3, фиг. 2), материал не срезается конической нарезкой шнека, так как расстояние от линии перехода конической части загрузочного бункера в цилиндрическую горловину до плоскости усечения конической секции 4 не может быть меньшим 0,5 максимальной глубины продольного паза, а продавливается вниз и к центру, откуда, захватываясь витками цилиндрической секции 5, транспортируется в материальный цилиндр 1.В зоне нарезки пазов 3, выше плоскости усечения конической секции 4 шнека (в зоне 2, фиг. 2), материал не имеет возможности проворачиваться вместе со шнеком, проскальзывая относительно стенок бункера 2, и не срезается витками...

Номер патента: 1512788

Опубликовано: 07.10.1989

Авторы: Александрович, Бердочкин, Васильев, Квасенков, Котляров, Татаркин

МПК: B29C 45/04

Метки: волокнистым, наполнителем, переработки, пластикатор, термореактивных, шнековый

...бункера и пропорциональная Р сояа+р, и сила трения Гб, направленная по поверхности бункера 2 и равная 4Необходимая сила воздействия витков конической секции 4 шнека на материал пропорциональна силе Р, равнойа= -Я+,(2), которая вызывает движение и уплотнение материала в зоне запитки.Очевидно, что чем меньше угол между направлением силы Р и стенкой бункера, тем меньшее усилие необходимо для запитки пластикатора, т. е. Йтг"б=тюп, 5)а-э 90 - Ди сопротивление движению материала оказывает только боковое трения о стенку бункера 2, что и определяет минимальные энергозатраты запитки пластикатора, однако, как показал опыт переработки термореактивных материалов с волокнистым наполнителем на шнековых пластикаторах, при длительной работе...

Номер патента: 1599218

Опубликовано: 15.10.1990

Авторы: Верженюк, Максимов

МПК: B29C 39/04, B29C 45/04

Метки: литьевая

...предотвращения вытекания материала из пресс-формы имеется заслонка 18.Ультразвуковой вибратор обеспечивает гомогенизацию материала. Применение радиопрозрачной вставки позволяет расплавлять материал, исключая попадание его в волновод СВЧ-генератора.Машина работает следующим образом.При неполностью сомкнутой пресс-форме и закрытых заслонках 17 и 18 материал из загрузочного устройства 11 поступает в камеру 12 пластикации. Включается СВЧ-генератор 13, который через радиопрозрачную вставку 14 мгновенно расплавляет пластмассу, открывается заслонка 17, расплав1599218 формула изобретения Ляпина Корректор . Подписное СоставительГекред А. Кравнук Тираж 539 Пилипенко Редактор А. ОгаЗаказ 3112 и ГКНТ СССагарина, 101 и и открытиям п я наб., д. 4/5...

Номер патента: 1613344

Опубликовано: 15.12.1990

Авторы: Карлов, Кондратюк, Румянцев, Степанов

МПК: B29C 45/04

Метки: автоматическое, колец, парафиновых

...7, когда пресс-формы 17 установлены на позициях, копир 9 повернут полуэллипсом вверх и при этом пружина 23 опускает толкатель19 вниз. Доэаторы 3 снабжены выпускными клапанами 24,Для закрытия крышек - дна 18 пресс-форм 17 и их удержания служит прижимная лыжа 25.Работа осуществляется следующим образом.Включают систему автоматического разогрева парафина в емкости 1, После разогрева парафина включают лектродвигатель 11, при этом установленный на валу редук тора 10 эксцентриковый копир 9, вращаясь,через кривошип 8 передают возвратно-поступательное движение шатуну 7, которыйупором 12 поворачивает шаговое колесо 13 , и установленную на одном валу с ним ведущую звездочку 14 с цепью 15, и закреплен, ными на ней пресс-формами 17 на один шаг,и...

Номер патента: 1634522

Опубликовано: 15.03.1991

Авторы: Зубенко, Пучков, Чабанова, Чекулин

МПК: B29C 45/04, B29D 1/00

Метки: линия, литья, отверстием, полимерных, резьбовым, роторно-конвейерная, центральным

...знака 22, т,е. силовое воздействие на ;,ч-.ьбу пружин 19 устранено копирами 13.самым предотвращается срезание р альбы осевыми нагрузками.Выдвинутые полуформы 17 с помощью 30 копиров 1 О, взаимодействующих с роликами 20, раздвигаются в стороны, резьбовой знак 22 изделием перемещается под собственной массой вниз, Нож 11 срезает литник изделия. 35Все операции осуществляются при непрерывном движении конвейера, Далее изделие входит в зацепление с сектором 9 и окончательно свинчивается с резьбового знака 22, В роторе 6 реэьбовой знак 22 поднимается. полуформы 17 с помощью копиров 12, упирающихся в ролики 20, смыкаются вместе с основанием 18 и под действием пружин 19 поднимаются в корпус 16. Литьевая форма 15 отова к инжекции, цикл работы...

Номер патента: 1646886

Опубликовано: 07.05.1991

Авторы: Зозуля, Нестерчук

МПК: B29C 45/04, B29C 45/06

Метки: инжекции, литьевой, ротор

...на которой установлены пуансоны 8 В фор сунке б размещена дозовая полость 11, которая соединена через канал 12 с матрицей 7.Все позиции ротора соединены кольцевым каналом 13, геометрические размеры которого выбраны исходя из при веденных вьппе условий так, что при заикании доэ и их инжекции для перетекания обратных потоков расплава требуется давление меньшее, чем давление подачи расплава на ротор (РЙ 1 Ь Р, где Р и - давлениепри подаче расплава на ротоР, ЬРкпотери давления (разность давления в кольцевом канале).1646886 10 15 20 25 Составитель Е.Гаврилякактор Е, Папп Техред Л.Олийнык ор А,Обруча о 372 аж 4 Подписноеениям и открытиям при ГЕНТ СССРкая наб., д. 4/5 ударственного комитета по иэоб 113035, Москва, Ж, Ра...

Номер патента: 1666323

Опубликовано: 30.07.1991

Авторы: Кровяков, Соловьева

МПК: B29C 45/04, B29C 45/14

Метки: роторный, термопластпресс-автомат

...19 снабжен полияет расплавом термопласта горячуюпуансонами с электромагнитной магнит- полость иижекционнога цилиндра 2, после1 ным подем) фиксацией элементов арматуры чего гидраприводы 6 поступательным движе, на них и служит для запрессавки арматуры нием паршней запорного клапана 7 создаютв изделие и дапрессовки изделий в гнездах 20 высокоедавлениетермопласта, вытекающефарм 15. На станине 1 установлены два ма- го через щелевые 8 и конические 10 литье, нипулятора 20 (фиг.3), снабженные вакуум- вые каналы в полости пресс-Фарм 13. Затемприсосами 21 (фиг.3) па количеству гнезд поршни запорного клапана 7 совершают, форм 14 и 15 в пресс-формах 13, служащие возвратное движение с одновременнымдля выемки изделий из форм 14 и 15 и ук вращением...

Номер патента: 1666324

Опубликовано: 30.07.1991

Автор: Картушин

МПК: B29C 43/04, B29C 45/04

Метки: литьевая, роторно-конвейерная

...связан с датчиком 26 и расположен перед зоной заливки форм, а купа 9 ок 34 размещен за пределами этОЙ зоны, В наг 9 равля 9 ощих 26 смонтирован стопор 35, предназначенный для фиксации пп;9 стины 27 в крайнем вь 9 двинутом и задвинутом положениях.Машина работает следу 9 ощим образом.После выпопнениЯ загРУзки аРмс 9 тУРы 24 в автомате 25 датчик 26 регистриурет ее наличие или отсутствие в формах 5 и передает эти даннь 9 е в систему управления. Далес установленные в конвей 8 р 8 4 формы 5 неГ 9 р 8 оывнь 9 м пОтбкОм подаютс 59 ВО 99 ра 9 цаюшийся ротор 3 инжещии, По мере захода форм в с 8 ктор О 9.ибания ротора 3 ко 9 вейером 4 обеспечивается их устаг 9 ов 9 а в соответству 9 ощих технОлОГических позициях, в каждой из которых пластина...

Номер патента: 1680540

Опубликовано: 30.09.1991

Авторы: Данильченко, Таран

МПК: B29C 45/04, B29C 45/26

Метки: линия, литья, роторно-конвейерная, термопластичных

...впускное отверстие 19 крышки 18 совмещается с,выпускйым отверстием форсунки.Во время прижима литьевой формы 7 кфорсун ке 4 матрица 17 перемещается вверх 55относительно крышки 18, При этом ползуны24 крышки своей скошенной переднейгранью воздействуют нэ лыски 31 штанг 20,заставляя последние поворачиваться. Так как на этих штангах закреплены балансиры, последние, поворачиваясь, закручивают пружину 29. При этом смещается центр тяжести грузов 28 и, когда они перейдут за вертикальную ось(фиг. 6), штанги 20 скачкообразно поворачиваются и их лыски 31 занимают горизонтальное положение. Так как угол а смешения рычага 27 и, соответственно, центра тяжести груза 28 от вертикали в 2-3 раза меньше угла ф наклона лыски 31 штанги 20 к вертикали (фиг....

Номер патента: 1680541

Опубликовано: 30.09.1991

Авторы: Кольвах, Телявский, Янченко

МПК: B29C 45/04

Метки: давлением, крупногабаритных, линия, литья, роторно-конвейерная

...с подпружиненной пятой.17 с помощью стержня 21,Роторно-конвейерная линия работает следующим образом,При вращении технологических роторов литья под давлением 18 и теплообменного 5 вместе с ними перемещается транспортно-технологический конвейер 1 (фиг, 1) с литьевыми формами 2 в зацеплении цепи 22 со звездочкой 7 и литьевыми формами 2 с помощью стержней 23, Перед началом литья под давлением в технологическом роторе происходит разогрев литьевых форм 2 до необходимой технологической температуры. Для этого на технологическом роторе теплообмена 5 полуформы 24 и 25 литьевой формы 2 прижимаются прижимом 11 с помощью копира 13, уплотняя теплообменный канал 3 уплотнения 26 и коническим сопряжением 27, После герметизации теплообменного канала 3...

Номер патента: 1685733

Опубликовано: 23.10.1991

Авторы: Бродянский, Шпаков

МПК: B29C 45/04

Метки: инжекции, литьевой, ротор, роторно-конвейерной

...тановлен обратный клапан 19. Каж поршней 18 установлен в соответств направляющем цилиндре 20, имею своем основании обратный клапан 2 направляющие цилиндры 20, числорых, а также и поршней 18, равно числу силовых цилиндров 15, закреплены в кольцевой ванне 22, заполняемой охлаждающей жидкостью от вентиля 23, Кольцевая гзанна 22 закреплена на опорном диске 24, имеющем отверстия для штоков 14 силовых цилиндров и соединенном с корпусом 1 стяжками 11, и вращается вместе с ним, Кольцевая ванна 22 снабжена своим переливным патрубкам 25 для слива излишков охлаждающей жидкости в неподвижную ванну 26, установленную на, кронштейнах на плите роторна-конвейерной линии. Эы. хаднаи канал каждаи полуфармы заканчивается сливным патрубкам 27, опущенным...

Номер патента: 1685734

Опубликовано: 23.10.1991

Авторы: Аникеев, Винюков, Попов, Якубсон

МПК: B29C 45/04, B29C 45/18

Метки: переработки, термопластичных

...7 и устройство 17 выталкивания литников отводятся в исходное положение.Кмоментуустановки и завершения смыкания пресс-формы на позиции впрыска вшнековом механизме подготавливаЕтся доза спластицированного термопластичного 40материала. Подается команда системе управления на подвод сопла. Силовой цилиндр 9 действием на среднюю частьпереднего коромысла 10.приводит вместе сзадним кормыслом 11 в плоскопараллельное перемещение шнековый механизм и сопло 8,Сопло 8 подводится к литниковой втулке пресс-формы 3 по наклонной к торцовойплоскости литниковой втулки криволинейной траектории, в результате чего находящиеся на торцовой плоскости остатки"прибыли" сминаются и частично удаляются, не попав в контакт сопло - втулка.Сопло 8 шнекового...

Номер патента: 1694406

Опубликовано: 30.11.1991

Авторы: Власов, Глушаков, Коньков, Лобанов, Поздняков

МПК: B29C 45/04, B29C 45/42

Метки: литьевая, пластмасс

...формы 10 и лотка 26, и механизм 5 удаления литников, который содержит вращаемый от привода 6 вал 27 с жестко установленным на нем диском 28, по периферии которого на осях 29 смонтированы захваты 30, управляемые от 15 кулачка 31.Литьевая машина работает следующим образом.При включении машины в работу проходят в одновременное синхронное движение 20 роторы 14 - 17, конвейеры 12 и 13 с литьевыми формами 1 и механизм 5 отрыва литников. Пластикатор 18 непрерывно подает расплав к инкекционным цилиндрам 20, Литьевые формы 1 в сомкнутом состоянии 25 транспортируются конвейерами 12 и 13 к ротору 14 инжекции, на дуге огибания которого происходит заполнение их расплавом пластмассы. Происходит это следующим образом. 30При помощи силовых...

Номер патента: 1694407

Опубликовано: 30.11.1991

Авторы: Бухатин, Долинский, Шамин

МПК: B29B 11/10, B29C 45/04

Метки: пластикатор-дозатор, термореактивных

...или гргнулированный реактопласт засыпается в загрузочный бункер 3, затем, увлекаясь витками вращающегося шнека 2, транспортируется к выходу материального цилиндра 1, нагреваясь при этом за счет внутреннего трения в материале и отбора тепла, передаваемого материальному цилиндру теплоносителем 4,Разогретый материал нагнетается в приемную камеру дозирующего цилиндра 8 и, преодолевая усилие цилиндра 15 противодавления, перемещает плунжер 9 до заранее заданной позиции, например, до срабатывания конечного выключателя (не показан),По команде этого выключателя прекращается вращение шнека 2 и снижается давление в цилиндре 15 противодавления. Совместными усилиями цилиндров 13 и 11 вспомогательного и поворота соответственно...

Номер патента: 1703474

Опубликовано: 07.01.1992

Автор: Бродянский

МПК: B29C 45/04, B29C 45/70

Метки: инжекции, литьевой, ротор, роторно-конвейерной

...штока с иглой 18 осуществляетсяпружиной 22, установленной во втулке 23через две опорные втулки 24, верхняя изкоторых упирается в гайку 25, а нижняя -во втулку 23, Втулка 13 имеет каналы 26, 5сообщающиеся в исходном состоянии с каналами 9 материального диска 8.Ротор инжекции работает следующимобразом,Расплав термопласта под давлением от 10пластификатора, установленного на роторно-конвейерной машине (не показан),поступает в обогреваемые каналы 9 материального диска 8. По каналам 9 термопластпоступает в каналы 26 и, заполняя полость 15цилиндра 10, своим давлением опускаетпоршень-плунжер 15, заполняет объем, образованный плунжером 15 и втулкой 21. После этого силовые цилиндры 1 подводятнижнюю полуформу 7 к верхним 11, смыкают их, в...

Номер патента: 1705106

Опубликовано: 15.01.1992

Авторы: Аун, Когерман, Рауде

МПК: B29C 45/04

Метки: арматуре, длинномерной, литьевое, пластмассы, термопластавтомата

...подвижной полуформы имеет дополнительную плоско 1705106с-,ь ,разьема. с,; аощуюся с подвижнойпли о, ь закрытсм состоянии,31 тьевое устрой.тво рабогаот следуюГЗ исходном гфгложении литьеоая форка 5откркта, годвих: ля -; и неподвжяая 5 пллтч отстоят от по,",.", кцой полуформы 6 нарасс гс)нии, необходимом длл заоедения оцее а рмирующих лент 1 и их держателей 13,после чего годеижную плиту 4 смыкают с 10подои:.;ной полуориой 6 и весь этот блоксоед;цяот с неподпижной плитол 5, Затемпосле подачи расплава полимерного материала через литцикооые каналы 10 и кратковременной выдержки подвижная плита 4 15отходит от подвижной полуформы 6, а последня отделя "тся от неподвижной плиты5, при этом изделие о результате действляусадкл остается ца подвижной...
