403569

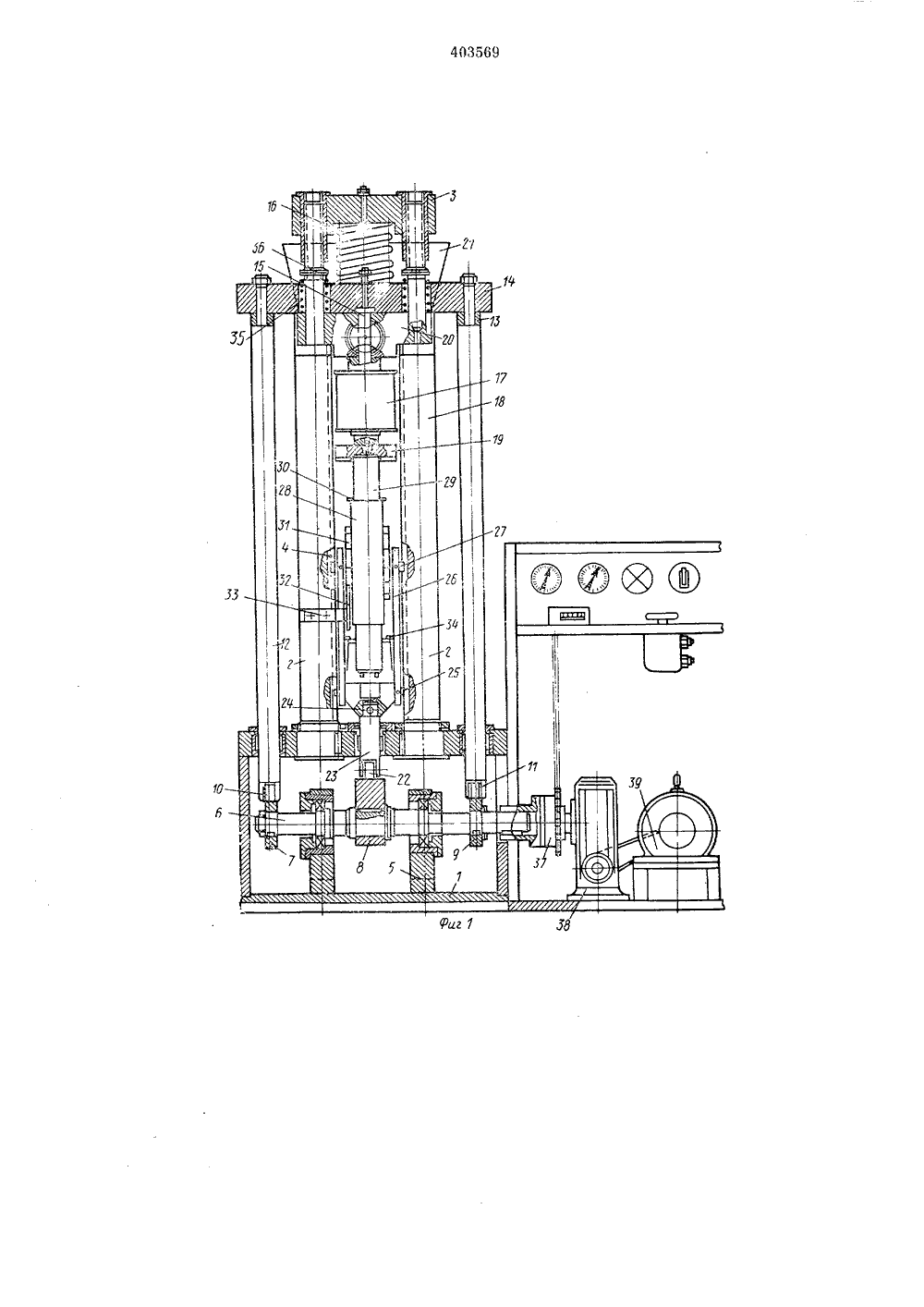

О П-И:А, Н И Е ИЗОБРЕТЕНИЯ 4035 Союз СоветскихСоциалистицеских еспублик АВТОРСКОМУ СВИДЕТЕЛЬСТ висимое от авт. свидетельства-91 1/О Заявлено 29.Х,1970 ( 1490652/23-5) рисоединением заявкииоритет осударственныи комитетСовета Министров СССРпо делам изобретенийи открытий ликовано 26.Х.193, Бюллетень43 78.027,73-678, 027.74 (088.8) ата опубликования описания 19.111.19 Авторизобретен и П. Кибарди явител ЛИТЬЕВАЯ МАШИНА ДЛЯ ПЕРЕРАБОТКИ ТЕРМОПЛАСТИЧНЫХ ПОЛИМЕРНЫХ МАТЕРИАЛОВИзвестна конструкция литьевой машины для переработки термопластичных полимерных материалов, содержащая материальный цилиндр с плунжером и мундштуком, на котором укреплена верхняя полуформа, ротор с расположенными на нем полуформами-матрицами, снабженными выталкивающими механизмами, устройство для возвратно-поступательного и поворотного перемещения ротора, основание со стойками, бункер и привод.Конструкция этой литьевой машины характеризуется большой сложностью,Предложенная литьевая машина отличается от известной тем, что устройство для возвратно-поступательного и поворотного перемещения ротора выполнено в виде распределительного вала с кулачками, крайние из которых взаимодействуют с роликами подвижных колонок, соединенных в верхней части плитой, на которой размещен подпружиненный плунжер. Средний кулачок взаимодействует с роликом толкателя, на котором закреплена траверса с бобышками, связанная тягами с осью ротора, причем концы оси и бобышек расположены в пазах стоек с возможностью возвратно-поступательного перемещения, что значительно упрощает конструкцию литьевой машины.На фиг. 1 приведена сшины, вид спереди; на ф д сбоку; на фиг. 3 - узлы инжекции и роторлитьевой машины, вид сбоку,Литьевая машина состоит из основания 1,на котором установлены две стойки 2, верх 5 ние части которых соединены плитой 3. Стойки имеют пазы 4. Внутри основания на опорах 5 установлен распределительный вал 6,имеющий кулачки 7, 8 и 9. Кулачки 7 и 9взаимодействуют с роликами 10 и 11 подвиж 10 ных колонок 12 и 13, соединенных в верхнейчасти плитой 14. На плите 14 укреплен плунжер 15. Лежду плитами 3 и 14 установленапружина 16. Материальный обогрсваемый инжекционный цилиндр 17 имеет мундштук 18,15 на котором укреплена верхняя полуформа 19.Внутри материального цилнндра расположена торпеда. Цилиндр 17 укреплен на промеж точной плите 20, на которой расположенбункер 21. Средний кулачок 8 взаимодей 20 ствует с роликом 22 толкателя 23, на которомзакреплена траверса 24 с бобышками 25, связанная тягами 26 с осью 27 ротора 28. Тягижестко соединены с осью посредством болтов.На роторе расположены полуформы-матрицы25 29, снаоженныс выталкивающими механизмами 30, храповос колесо 31, собачка 32, кронштейн 33, который закреплен на одной изстоек. Концы оси ротора и бобышек расположены в пазах 4 стоек 2. На стойке жесткозо закреплены упоры 34. В верхней части стоекразмещены пружины 35 с регулировочными гайками 36.Вал 6 посредством муфты 37 редуктора 38 соединен с электроприводом 39,Ротор состоит из поворотного венца 40 с расположенными на нем полуформа ми-матрицами 29, связанного с храповым колесом 31. Внутри венца имеются радиальные отверстия, в которых размещены с возможностью возвратно-поступательного перемещения толкатели 41 полуформ-матриц, взаимодействующие посредством роликов 42 с пазом 43 эксцентрика 44, жестко закрепленного на оси 27.Литьевая машина работает следующим образом.В бункер засыпают гранулированный термопластичный материал. При вращении распределительного вала 6 кулачок 8, взаимодействуя с толкателем 23, перемещает ротор 28 до смыкания полуформы-матрицы 29 с верхней полуформой 19, закрепленной на мундштуке 18 материального цилиндра 17. В это время боковые кулачки 7 и 9 дают возможность опуститься колонкам 12 и 13 с закрепленной на них плитой 14 с плунжером 15. Подпружиненный плунжер перемещается вниз и при этом продавливается гранулированный термопласт через торпеду материального цилиндра и производится впрыск рас. плавленного термопласта в рабочую полость формы. Затем форма находится некоторое время в сомкнутом состоянии, что обеспечивает конфигурацию кулачка 8 и пружины 35.При дальнейшем вращение распределительного вала боковые кулачки 7 и 9 поднимают колонки 12 и 13 с плитой 14 и плунжером 15. Одновременно с этим кулачок 8 опускает ротор 28 вниз, При этом происходит поворот на 1/16 оборота венца 40 ротора 28 за счет храпового механизма. В результате последующая полуфор ма-матрица расположится против материального цилиндра литьевой машины,При вращении венца 40 ротора ролики 42толкателей 41 полуформ-матриц, скользя по5 пазу 43, закрепленного на оси 27 эксцентрика44, перемещаются относительно корпусов полуформ-матриц, что необходимо для последующего извлечения отформованного изделия, При последующем перемещении ротора вверх10 упоры 34 взаимодействуют с планкой выталкивающей системы 30, в результате чего отформованное изделие удаляется из полуформы-матрицы. Затем цикл работы литьевой машины повторяется.15Предмет изобретенияЛитьевая машина для переработки термопластичных полимерных материалов, содержащая материальный цилиндр с плунжером20 и мундштуком, на котором укреплена верхняяполуформа, ротор с расположенными на нем полуформами-матрицами, снабженными выталкивающими механизмами, устройство для возвратно-поступательного и поворотного пе 25 ремещения ротора, основание со стойками,бункер и привод, отличающаяся тем, что, с целью упрощения конструкции, у стройство для возвратно-поступательного и поворотного перемещения ротора, выполнено в виде расЗО пределительного вала с кулачками, крайниеиз которых взаимодействуют с роликами подвижных колонок, соединенных в верхней части плитой, на которой размещен подпру.киненный плунжер, а средний кулачок взаи 35 модействует с роликом толкателя, на которомзакреплена траверса с бобышками, связанная тягами с осью ротора, причем концы оси и бобышек расположены в пазах стоек с возможностью возвратно-поступательного пере мещения.403569 Риг, Г Составитель В. Быхов Техред 3. Тараненко актор Е. Гон ректор О ина Заказ 601/10ЦНИ 78пист ПодписиСССР Тип ия, пр. Сапунова,Изд. Мо 173И Государственного комитета по делам изобретений Москва, Ж.З 5, Раушска Тираж 6 Совета Ми и открытий наб д. 4/5
