B23Q — Детали, узлы и вспомогательные устройства для металлообрабатывающих станков, например устройства для копирования или управления

Номер патента: 865604

Опубликовано: 23.09.1981

Авторы: Воропаев, Ивлев, Усенко

МПК: B23Q 7/00

Метки: бункерное, вибрационное, загрузочное

...2, закрепленной на тарели 3, установленной при помощи стоек 4 на внутреннем дне 5, шпильки 6, прн помощи которой внутреннее дно крепится к корпусу 7, главный вал 8, на флаице которого закреплено подвижное дно 9 с чашей 10, На тарели 3 закреплены два электромагнита 11 постоянного тока, сердечники 12 которых проходят через тарель и контактируют с якорами 13, жестко эакреп. ленными на предбункере 1.Устройство работает следующим образом.При включении электромагнитных приводов, предназначенных для транспортирования дета. лей, активные направленные колебания передаются через вал 8, дио 9 чашу 10, и детали начинают перемещаться по винтовой линии чаши. Реактивные направленные колебания, воэ. ннкающие в корпусе 7, через шпильки 6, внутреннее...

Номер патента: 865605

Опубликовано: 23.09.1981

Авторы: Марченко, Охотников, Сахаров, Сергеев

МПК: B23Q 7/02

Метки: автомат, роторный

...оборуд3 8 по окружности расположены ориентирующие устройства 3. В жестко закрепленном на валу 6 барабане 8 во втулках 9 расположены што. ки 10, установленные с возможностью перемещения в направлении своей оси от копира (не показан), Между барабанами 7 и 8 расположена звездочка 11, огибаемая цепным конвейером 4, жестко закрепленная на валу 6, На валу 6, кроме того, жестко закреплен диск 12 и звездочка 13, огибаемая цепным конвейером 5. В диске 12 равномерно по окружности и соосно штокач 10 расположены конт ролирующие втулки 14 с упорами 15. На ста. нине 16 автомата расположен сборник 17 не. правильно ориентированных изделий 18, Цепные конвейеры 4 и 5 снабжены гнездами 19,Автомат работает следующим образом.При включении...

Номер патента: 865606

Опубликовано: 23.09.1981

Авторы: Станчук, Шумилов

МПК: B23Q 11/10

Метки: жидкости, подачи, смазочно-охлаждающей

...СОЖ введ-н переключатель полярности, подсоедине; ный к источнику постоянного тока, электр.д соединен с одним из выходов переключателя и размещен непосредственно в зоне резания, а второй выход переключателя соединен с массой станка.Размещение электрода непосредственно в зоне резания вне соплового насадка позволяет существенно увеличить площадь электрода, силу тока, пропускаемого через СОЖ, следовательно, увеличить количество выделяемой газовой фазы и повысить эффективность действия СОЖ. Кроме того, когда электрод-пластина служит анодом и подвергается электрохимическому растворению, замена ее не представляет трудностей. Состав выделяющейся газовой фазы можно регулировать переключением полярности: если масса станка и, следовательно, деталь...

Номер патента: 865607

Опубликовано: 23.09.1981

Авторы: Башлаев, Коренчиков, Малкин, Таращанский, Штромберг

МПК: B23Q 15/00

Метки: ленты, периодического, продергивания

...1.Устройство контроля периодического продергивания ленты имеет стойки 1 и 2, в которых на подшипниках установлена ось 3. На оси 3 расположены кронштейны 4 с одним из парных контрольных роликов 5, на каждом из которых закреплены управляющие флажки 6 и противовесы 7. На оси 3 расположены кронштейны 8, соединенные между собой тягой 9. В кронштейнах 8 закреплены оси 10, на которых находятся 1 о двуплечие рычаги 11 и 12, одни концы которых связаны штангой 13, установленной под флажками 6, а на вторых концах расположены урановешивающие элементы 14. На рычаге 12 закреплена планка 15, контактирующая с конечным выключателем 16,Второй парный контрольный ролик 17 установлен на неподвижной части станка. На роликах 17 и поддерживающих роликах 18...

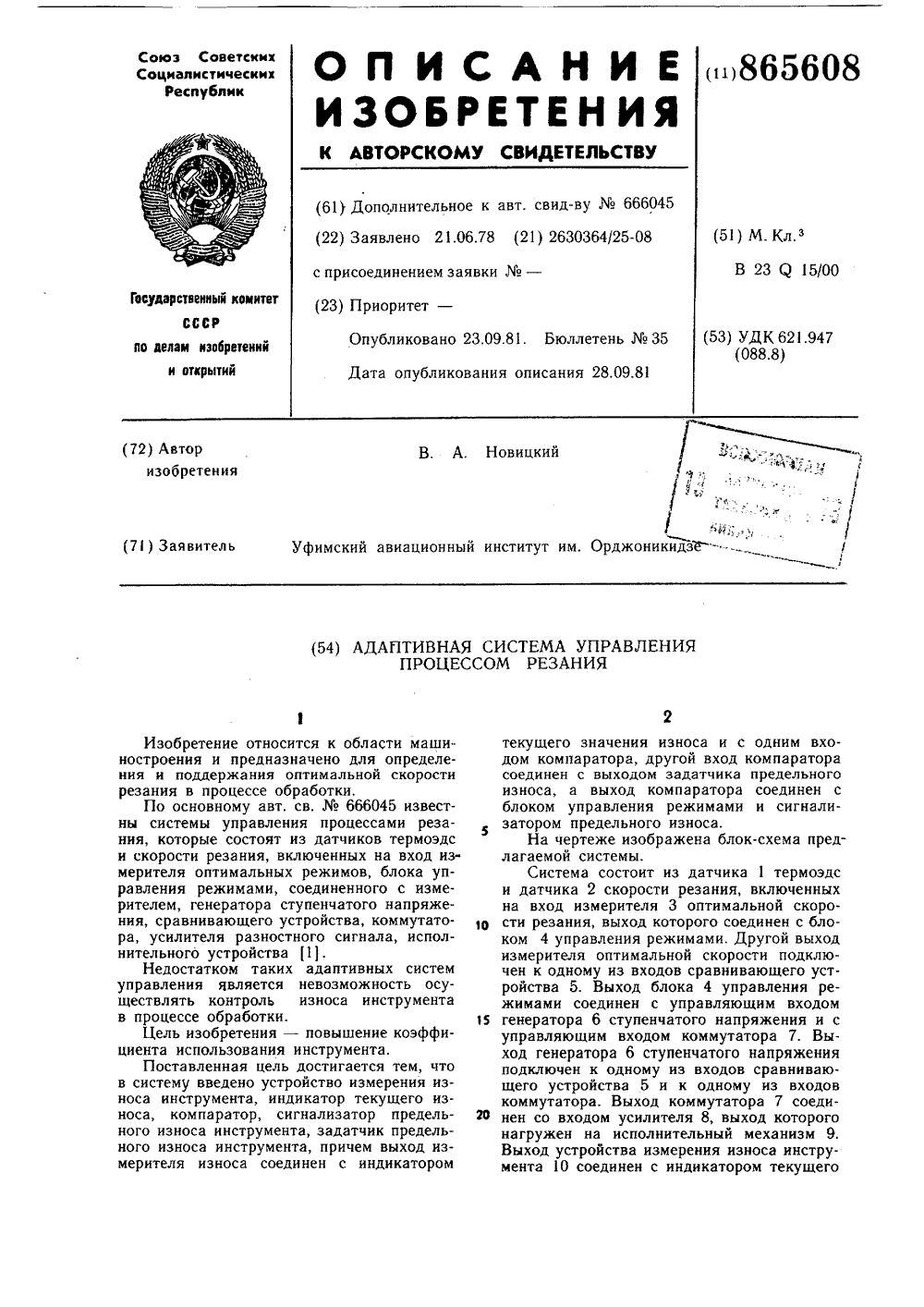

Номер патента: 865608

Опубликовано: 23.09.1981

Автор: Новицкий

МПК: B23Q 15/00

Метки: адаптивная, процессом, резания

...скорости подключен к одному из входов сравнивающего устройства 5. Выход блока 4 управления режимами соединен с управляющим входом 1 э генератора 6 ступенчатого напряжения и суправляющим входом коммутатора 7. Выход генератора 6 ступенчатого напряжения подключен к одному из входов сравнивающего устройства 5 и к одному из входов коммутатора. Выход коммутатора 7 соедн- О нен со входом усилителя 8, выход которогонагружен на исполнительный механизм 9.Выход устройства измерения износа инструмента 10 соединен с индикатором текущего865608 износа инструмента 11 и с одним из входов компаратора 12. Другой вход компаратора соединен с выходом задатчика 13 предельного износа, выход компаратора соединен с сигнализатором 14 предельного износа...

Номер патента: 865609

Опубликовано: 23.09.1981

Авторы: Сон, Хегай

МПК: B23Q 17/00

Метки: металлорежущий, накладной, станок

...муфты 28 с механизмом 7 минутных подач. Зубчатые колеса 24 и 25 находятся в зацеплении с рейками направляющих скалок 29 и 30.В корпусе планшайбы установлены конечные выключатели 31 для остановки и контроля положений измерительного устройства в каждом сечении.Станок работает следующим образом, После установки и выверки станка от пульта 5 управления включается вращение планшайбы 2. При этом автоматически включается оборотная подача резцовых суппортов Зи 4. Происходит обработка изделия. По окончании обработки автоматически отключается оборотная подача, механизм 7 минутных подач ускоренно возвращает суппорты 3 и 4 в исходное положение.По команде от пульта 5 управления станком включается электромагнитная муфта 28. Механизм 7 минутных...

Номер патента: 865612

Опубликовано: 23.09.1981

Автор: Кравцов

МПК: B23Q 23/00

Метки: органа, позиционирования, рабочего

...26. Каждая Ю этих и составляющих давления обусловливает возникновение соответствующих составляющих усилия, действующего через корпус 24 я 10 и ходовой винт 7 на левый конец попереа чины 5, причем при соответствующем выборе величин гидравлических сопротивлений х 36 и 37 составляющая усилия, вызванная и изменением гидравлического сопротивления,связанного через золотник 35 с гидроопорой 26, равна по величине силе трения, возникающей в направляющих поперечина 5 - стойка 3, и противоположно ей направлена. и Вследствие инерционности элементов, вклюх ченных в первый канал управления, ско 0 рость изменения давления электрогирдропреобразователя 32 существенно меньше скорости изменения давления, вызванного и переключением гидравлических...

Номер патента: 865613

Опубликовано: 23.09.1981

Авторы: Конорев, Солдатов

МПК: B23Q 35/00

Метки: гидрокопировальный, суппорт

...В гидроцилиндре находится поршень 3 с двухсторонним штоком 4.На левом конце штока закреплен резцедержатель 5 с резцом 6, на правом - следящий блок 7, шуп 8 которого взаимодействует с копиром 9. На поршне 3 могут быть выполнены карманы 10. В крышках 11 гидроцилиндра имеются карманы 12, которые соединены с гидросистемой (не показана) и образуют радиальные гидростатические опоры штока (дополнительные опоры могут быть образованы карманами 10, соединенными с гидросистемой). На резцедержателе закреплена планка 13, контактирующая с двух сторон с шарикоподшипниками 14, установленными на осях 15 в корпусе гидроцилиндра.865613 Т. Александрова йкас Ко Составитель Техред А. Б Тираж 773 енного етений и 5 Раушктор В. Бутсное ва омитета...

Номер патента: 865614

Опубликовано: 23.09.1981

Авторы: Гах, Мусатов

МПК: B23Q 39/04

Метки: агрегатный, станок

...горизонтального силового стола 3 выполненного с возможностью перемещения по направляющим 4 в направлении, перпендикулярном осям фрезерных бабок 1. На силовом столе 3 расположено приспособление для закрепления детали 5 и две силовые головки 6, например револьверные головки перемещавшиеся по направляющим 7, выполненным на платформе силового стола 3. Детали 5 на станок с позиции 8 и далее на позицию 9 линии, в которой установлен станок, перемещаются шаговым транспортером (не показан). Станок работает следующим образом.Обрабатываемая деталь 5 с позиции 8 поступает на силовой стол 3 станка, где фик865614 Формула изобретения Составитель Э. Комарова Техред А. Бойкас Корректор В. Бутяга Тираж 773 Подписное ВНИИПИ Государственного...

Номер патента: 867520

Опубликовано: 30.09.1981

Авторы: Малышева, Равва

МПК: B23Q 1/01

Метки: направляющих, разгрузки, станков

...стола станка. Приф этом температурные поля, порождаемые электромагнитами, приводили бы к значительным тепловым деформациям и сниже нию точности станка. Однако введение по стоянных магнитов в конструкцию разгруз ки в достаточной мере уменьшает тепло вые деформации, повышает тем самым точность станка.Такое выполнение разгрузочного устройства существенно расширит внедрение электромагнитного способа разгрузки, ко торый в ряде случаев обладает выражен ными преимуществами по сравнению с.гидравлическим, в частности, электромагнитный способ обеспечивает высокую надежность вследствие отсутствия явлений об-.литерации и механических засорений сечений; стабильность характеристик во времени и по температуре; конструктивную20 простоту, вытекающую иэ...

Номер патента: 867595

Опубликовано: 30.09.1981

Автор: Лукин

МПК: B23Q 1/76

Метки: люнет

...введенных в люнет фрикционных муфт с ведущими и ведомыми дисками, при этом ведущие диски снабжены подпружиненными собачками, а ведомые диски выполнены в виде храповых колес с внутренним зацеплением.крепится на станине станка. При этом ось люнета должна совпадать с осью вращения шпинделя станка.Предлагаемое устройство работает следующим образом.Вращение одного вала-шестерни 4 через зубчатое колесо 5 передается на другие валы-шестерни 4 люнета и через фрикционные муфты на подающие винты 2, что вызывает одновременное выдвижение пинолей 3, Если зажимаемая заготовка имеет кривизну, одна из пинолей вступает с ней в контакт раньше других; муфта подающего винта 2 этой пиноли пробуксовывает и пиналь останавливается, в то время как другие...

Номер патента: 867596

Опубликовано: 30.09.1981

Автор: Мухин

МПК: B23Q 1/28

Метки: зажима, перемещения, подвижного, узла

...с зажимным винтом,На чертеже изображено устройство для зажима, разрез.Устройство состоит из корпуса 1, в котором установлена пиноль 2, на верхней части которой нарезана рейка, взаимодействующая с валом-щестерней 3, который установлен в полых сухарях 4 и 5. Вал-шестерия 3 выполнен с буртом, который входит в наружную выточку одного из сухарей 4. Другой конец вала-шестерни 3 с нарезанными зубьями входит в отверстие ,сухаря 5. С другого конца сухаря 5 вставляется зажимной винт б, резьбовой конец которого входит в реэьбовое отверстие вала-шестерни 3,Устройство работает следующим образом.Ослабляют зажимной винт б до раэжима сухарей 4 и 5. Вращая ключом вал-шестерню 3, устанавливают пиноль 2 в требуемое положение и зажимают сухари...

Номер патента: 867597

Опубликовано: 30.09.1981

Автор: Кульков

МПК: B23Q 3/06

Метки: зажима

...наоси 11, а привод связан с клином 6посредством штока 12. Палец 13 размещен в пазу 14 плунжера 5, Штырь15 служит для предохранения плунжераот поворота. Штырь 16 входит в пазштанги 2 и удерживает ее от осевогоперемещения в момент поворота.15 Устройство работает следующим образом.При ходе штока 12 привода влевоперемещается клин б, поворачивая рычаг 10 на оси 11. Плунжер 5 перемеща ется вниз внутри штанги 2 без вращения от поворота плунжер удерживает штырь 15) . Перемещаясь, плунжер5 воздействует через палец 13 наштангу 2, поворачивая ее. От осево го перемещения штангу 2 удерживаетштырь 16. После поворота штанги 2с прихватом 4 клин б подходит к зажимному ролику 7, установленномуна оси 8, палец 13 свободно сколь зит в продольной канавке...

Номер патента: 867598

Опубликовано: 30.09.1981

Автор: Семенов

МПК: B23Q 3/15

Метки: магнитная, плита

...3 - система охлаждения.Устройство имеет основание 1, к которомувинтами крепится корпус 2 с окнами, в которые вставлены плоские сердечники 3. На каждом сердечнике смонтирована электромагнитная катушка 4. В пазах корпуса располагаются охлаждающие трубки 5 с отто верстиями для распыления СОЖ. Трубки 5соединены с насосом 6, подающим охлаждающую жидкость на обрабатывающую деталь 7.Работает устройство следующим образом.После установки обрабатываемой детали 7 па корпусе 2 подается напряжение на электромагнитные катушки 4. Магнитные силовые линии замыкаются через деталь 7, притягивая ее к сердечникам 3. Одновременно с подачей напряжения включается гидравливающий насос 6, нагнетающий под давлением смазочно-охлаждающую жидкость в систему трубок 5....

Номер патента: 867599

Опубликовано: 30.09.1981

Авторы: Волоценко, Токман, Фавелюкис, Хейфец

МПК: B23Q 3/157

Метки: инструментов, магазин, металлорежущего, станка

...ориентирующих шпонок 9, а упо 867599ры 20 - для контакта с упорами 21 корпуса 13.Устройство работает следующим образом, При вращении вала 2 в направлении по часовой стрелке (фиг. 2) происходит поиск требуемого инструмента, Вместе с валом 2 вращается диск 3, несущий инструментальные оправки 4. В процессе поиска ориентирующие шпонки 9 своими выступами поочередно поворачивают собачку 15 вокруг оси 14, преодолевая усилие пружины 16. При дальнейшем повороте диска 3 собачка 15 под действием пружины 16 попадает во впадину между соседними шпонками 9, прижимаясь к толкателю 17.Гидродвигатель 6 вращает вал 2 в ука. занном направлении до тех пор, пока не приходит информация от датчика 8 положений о том, что нужная инструментальная оправка 4 (или...

Номер патента: 867600

Опубликовано: 30.09.1981

Авторы: Годович, Зыбенков, Круковец

МПК: B23Q 3/157

Метки: автоматической, инструментальных, оправок, смены

...оправки 11, находящейся в магазине 13, осуществляется по упору 14, а инструментальнойоправки в манипуляторе 1 - роликом 6.Базирование инструментальной оправки 11 в гнезде иагазина 13 осуществляется по цилиндрическому пояску 15 и нижнему торцу фланца 9. В манипуляторе 1 инструментальная оправка 11 центрируется хвостовиком 10 и запирается в осевом направлении байонетным механизмом 16 захвата.Устройство работает следующим образом Для захвата инструментальной оправки 11 манипулятор 1 располагается над хвостовиком 10, соосно с ним, и опускается до положения, обеспечивающего совпадение выступа на хвостовике 10 с гнездом в байонетном механизме 16 захвата. При этом ролик 6 упирается в верхнюю плоскость фланца 9 и отжимается. Затем...

Номер патента: 867601

Опубликовано: 30.09.1981

Авторы: Орлов, Чепулис

МПК: B23Q 3/157

Метки: автоматической, инструментов, манипулятор, смены

...инструментов в шпинделе станка и магазина; осевого перемещения вперед на величину, необходимую для извлечения инструментов из шпинделя станка и магазина; поворот на 180 осевого перемещения назад на величину, необходимую для вставления инструментов в шпиндель станка и магазин; пово рота на 90 в исходное положение.Последовательность действий м анипулятора обеспечивается осевым перемещением рейки 5, поршня 6 и вала 2. В начале цикла поршень 6 перемещается влево и через рейку 5, зафиксированную давлением масла, и шестерню-поршень 4 поворачивает вал 2 с рукой 1 из исходного положения на 90 до упора (не показан) для одновременного захвата инструментов в шпинделе станка86760 3и магазина. Затем, посредством шестерни- поршня 4 перемещается...

Номер патента: 867602

Опубликовано: 30.09.1981

Автор: Подойницын

МПК: B23Q 5/20

Метки: доворота, определенном, положении, угловом, фиксации, шпинделя

...А-А на фиг, 1; на фиг. 3 - сечение Б-Б на фиг. 1 (в нерабочем положении поршня); на фиг, 4 - то же, в момент доворота шпинделя.Устройство содержит корпус 1, в котором смонтирован шпиндель 1 с эксцентрично смещенной шейкой 3 и противовесами 4 и 5, По наружной образующей шейки 3 закреплены постоянные магниты 6, сориентированные одноименными полюсами в радиальных направлениях от оси шпинделя 2. Перпендикулярно оси шпинделя 2 закреплен силовой цилиндр 7 с поршнем 8 и трубчатым штоком 9, на котором на осях 10 смонтирован поворотный нажимной элемент 11 с постоянными магнитами 12. Последние установлены направлением одноименных полюсов к одноименным полюсам магнита 6. В цилиндре 7 установлен дополнительный поршень 13 со штоком 14, пропущенным...

Номер патента: 867603

Опубликовано: 30.09.1981

Авторы: Кулагин, Солодухин

МПК: B23Q 7/00

Метки: ориентации

...превышающим радиуса детали относительно оси вращения деталепровода.На фиг. 1 показано устройство, общийвид; на фиг. 2 - разрез А-А на фиг. 1.Устройство для ориентации деталей содержит неподвижный бункер 1, воронку 2 с гибким и вращающимся деталепроводом 3, изогнутым в различных плоскостях опоры овращения 4 - 6 с отверстиями 7 под деталепровод 3, подшипник 8 корпус 9. Отверстие 7 опоры вращения 6 выполнено с эксцентриситетом 1, не превышающим радиуса детали относительно оси вращения деталепровода. о работает следующим образом загружаются в неподвижный через воронку 2 попадают во я гибкий деталепровод 3 в разжениях. В процессе движения еталепроводу на них действует вора чиваюших центробежных юший наибольшего значения иба деталепровода....

Номер патента: 867604

Опубликовано: 30.09.1981

Автор: Цыбанев

МПК: B23Q 7/00

Метки: зажима, приспособлений, смены, спутников, фиксации

...относительно корпус 1 пружинами 7; размещенную с возможностью осевого перемещения в приспособлении-спутнике 8 Т-образную тягу 9 с толкателями 10, подпружиненными пакетами тарельчатых пружин 11 относительно приспособления-спутника; два неподвижно закрепленные на приспособлении-спутнике и выполненные в виде призм базовые элементы 12 и неподвижно закрепленные на столе станка фиксаторы 13 с конусными гнездами 14, сопрягаемыми с конусными участками 15 толкателей 1 О и транспортную тележку 16.Смена приспособлений-спутников на многоцелевом станке с помощью предлагаемого устройства осуществляется следующим образом.Приспособление-спутник 8 с закрепленной на нем заготовкой устанавливается транспортной тележкой 16 в позицию загрузки. При...

Номер патента: 867605

Опубликовано: 30.09.1981

Авторы: Коновалов, Кузнецов, Шевейко, Щербаков

МПК: B23Q 7/02

Метки: передачи, ротор

...межребордной части 15 и представляют собой, например, радиальные подшипники. Это повышает их износоустойчивость, а, следовательно, надежность работы ротора 1.Такая конструкция реборд 13 особенно целесообразна в тех случаях, когда вращение межребордной части 15 катушек 12 недопустимо, поскольку приводит к потере ориентации предметов 2 обработки, например, имеющих квадратное сечение. В этом случае следует, кроме того, выполнить катушки 12 так, чтобы их межребордная часть 15 имела два опозитных плоских параллельных участка 24, взаимодействующих со стенками пазов 14, что предотвращает недопустимые повороты межребордных частей 15 катушек 12. Ось каждой катушки 12 во время работы совпадает с точкой перекрещивания оси симметрии...

Номер патента: 867606

Опубликовано: 30.09.1981

Авторы: Панфилов, Шехов, Шустерняк

МПК: B23Q 7/02

Метки: загрузки

...1.Устройство для загрузки деталей состоит из бункера 1, установленного на валу 2, рабочего диска 3 с кольцевым фигурным пазом 4, сопряженным с периферийной поверхностью 5, расположенного на валу 6 приемного кольца 7 с каналами 8 для выдачи деталей, Кольцевой паз 4 рабочего диска 3 и нижний торец бункера 1 образуют зазор е для ориентированного перемещения деталей. Устройство работает следующим образом, При вращении бункера 1 и рабочего иска 3 детали под действием центробежных ил устремляются в зазор е, образуя направенный ориентированный поток деталей. Накапливаясь на периферийной поверхности , детали прижимаются к приемному кольу 7 и,обкатываясь по нему, перемещаются каналы 8.Характер вращения бункера 1 (колебаельный, постоянного...

Номер патента: 867607

Опубликовано: 30.09.1981

Авторы: Абрамов, Кравченко, Литван

МПК: B23Q 7/04

Метки: автооператор

...чертеже схематически представленпредлагаемый автооператор.Автооператор содержит планетарныймеханизм с рычагом-водилом 1 и сателлитом 2, находящимся в постоянном зацеплении с неподвижным зубчатым колесом 3.На сателлите 2 установлен палец 4, входящий в паз 5 захватодержателя 6. Захватодержатель 6 установлен на водиле 1 с возможностью поступательного перемещения.Палец 4 закреплен на ползуне 7, входящем в паз 5 сателлита 2. Винтом 8 осуществляется перемещение и фиксация ползуна 7 в пазу 5.Автооператор работает следующим об разом.Рычаг-водило 1 получает возвратно-вращательное движение от привода (не показан), при повороте водила 1 сателлит 2 обкатывается по неподвижному колесу 3, при этом палец 4 перемещается по пазу 5 захватодержателя 6....

Номер патента: 867608

Опубликовано: 30.09.1981

Авторы: Михалевич, Найденов

МПК: B23Q 7/04

Метки: длину, мерную, механизмом, ограниченным, подачи, ходом

...механизма подачи в зависимости от состояния счетчика 7 числа двойных ходов.Схема 3 управления содержит логические элементы, датчики конечных положений механизма и исполнительные органы. Она преобразует информацию от блока 2 и датчиков в команды, которые приводят в движение механизмы захвата и подачи материала.В блоке 8 памяти постоянно хранят предварительно определенные величины, равную и кратные длине полного хода механизма подачи. Устройство работает следующим образом, В блок 1 задания программы вводят заданную мерную длину отрезаемого материала, которая поступает на первый вход блока 2 управления положением Одно из крайних положений механизма 5 подачи принимают за нулевую точку отсчета измерителя 6 положения. В исходном состоянии...

Номер патента: 867609

Опубликовано: 30.09.1981

Автор: Димов

МПК: B23Q 7/08

Метки: ориентированнной, подачи

...лотка 4. В плоскости, перпендикулярной скосу, полка установлена относительно лотка 4 с подъемом в направлении стенки бункера 3 на угол 3 - 5, преимущественно за счет наклона лотка 4.Устройство работает следующим образом, Ориентируемые детали 5 в положенииустойчивого равновесия проходят под действием вибрации бункера и наклона лотка 4 вдоль кромки скошенной поверхности 2, 867609янно с ней контактируя. Детали, идупостоянно с н "ие в неориентированных полож ениях имеют несколько больший габаритит над лоткоми фо м поверхности, обуславливающуюти от кромки скоудаление их центра тяжестий поверхности 2 полки 1. Это создает шеннои п вера к омке лотка, их неуустойчивое положение на кри они падают на дно чаши ун рЭффективность сортировки деталей с...

Номер патента: 867610

Опубликовано: 30.09.1981

Авторы: Касимова, Тарасов, Тразанова, Храбрецов

МПК: B23Q 7/16

Метки: выдачи, поштучной, цилиндрических

...закреплена на оси 8. Соосно с ней закреплен неподвижный копир 12, выполненный заодно с крышкой подшипника для оси 8.Цепной шаговый транспортер 6 жестко связан с подъемником 13 с захватами для изделий 14 и имеет общий с ним привод. Шаг между захватами 14 равен шагу между упорами 2, а шаг перемещения транспортера 6 - трем шагам между упорами 2.Устройство работает следующим образом.Изделие, подаваемое захватами 14, выдается на лоток 1. Взаимное положение цепи транспортера 6 и цепи подъемника 13 таково, что изделие при этом оказывается перед упором 2 и вследствие значительного угла наклона (20 - 25) и значительного зазора в лотке (2 - 4 мм в зависимости от длины изделия) центрируется по упору 2 и сопровождается им до встречи с отсекателем...

Номер патента: 867611

Опубликовано: 30.09.1981

Авторы: Барзенок, Вирченко, Голуб, Шейндлин

МПК: B23Q 11/08

Метки: защитный, кожух

...элемента, другой конец - с внешней поверхностью второго поперечного йндлин и А. Т 1 Барзенок ьного опытно- онструкторского енного всесоюз рдена Трудового," ледовательского технологического ации машинно-тракторного парканей поверхностью второго поперечного элемента 5, а габаритные размеры поперечныхэлементов 4 и 5 разнятся между собой навеличину толщины продольных элементов 3по всему периметру. Продольные элементы 3в смежных секциях смещены друг относительно друга, исходя из условия обеспеченияразмещения элементов одной секции в зазорах между элементами другой смежнойсекции.Для закрепления секции друг относи 1 Отельно друга имеются фиксаторы 6, например, зажимного типа. Для обеспечения неподвижности кожуха в целом одна из...

Номер патента: 870054

Опубликовано: 07.10.1981

Автор: Кузьмин

МПК: B23Q 1/25

Метки: поворотный, стол

...включении цепи механизма подач станка вращение от быстроходного вала 13 через кулачковую муф-.ту 14, коническую шестерню-вал 5, коническое колесо 4 и вал 2 передаетсяпланшайбе 3. Планшайба на скоростибыстрого вращения производит поворотприспособления с заготовками на участке холостого хода, во время которогозаготовка, установленная иа первойпозиции зажимного приспособления, подается в зону обработки, а заготовка,установленная на второй позиции за-жимного приспособления, возвращаетсяиз зоны обработки в зону загрузки.Во время быстрого вращения планшайбы3 червяк 9, червячное колесо 7 и со"бачка 8 остаются неподвижными, а хра. повое колесо 6 свободно вращается, т.е. собачка 8 и храповое колесо 6 работают как механизм свободного хода.При...

Номер патента: 870056

Опубликовано: 07.10.1981

Авторы: Бухмиль, Гершкович

МПК: B23Q 3/00

Метки: зажима, приспособлений-спутников, фиксации

...в корпусе 2, 87005615 Формула изобретения 25 30 а на коромыслах 11 закреплены пальцы 14 и 15. Палец 14 контактируетс кулачкам 10, а палец 15 - со штырем 4. На рейках 7 и 8 выполнены пазы 16, в которых размещены тела 12,контактирующие с коническим элементом 17, размещенным в корпусе 2, ичерез пакет пружин 6 - с прихватом 5.Рейки 7 и 8 перемещаются в пазах 18.На манипуляторе (на чертеже не показан) для смены приспособленийспутников 1 установлены гидроцилиндры 19 и 20, которые взаимодействуютс рейками 7 и 8.Устройство работает следующим образом,При захвате манипулятором приспособления-спутника 1 подается масло вгидроцилиндр 19, который перемещаетрейку, 8, а последняя - через колесо 9перемещает рейку 7. При этом кулачок 1 О при помощи...
