Номер патента: 1811444

Опубликовано: 23.04.1993

Авторы: Айрапетов, Апархов, Ковалевский, Курганбеков

МПК: B23F 23/10

Метки: биения, заготовки, компенсации, торцового

...д(рад) взаимной перпендикулярности осивращения заготовки 5 и ее верхнего торца.Устанавливают на столе станка косые шайбы 3 и 4 противофазно друг другу, размещают на верхней шайбе 4 заготовку 5 такимобразом, чтобы максимальное отклонениеперпендикулярности было совмещено с наименьшей толщиной верхней шайбы и замеряют максимальное биение д(рад)заготовки 5 на верхней шайбе 4.После этого осуществляют поворот верхней шайбы совместно с заготовкой на уголф а затем поворот заготовки относительноверхней шайбы на угол Р в соответствии сзависимостями;д+д тг йф= 2 эгсзп( ф - 30гуо 2 2Положительный. отсчет осуществляетсяпо часовой стрелке,Соотношения углов ф и Р получены изследующих соображений,Пусть точка А на фиг,З...

Номер патента: 1788364

Опубликовано: 15.01.1993

Авторы: Айрапетов, Апархов, Ахатов, Мельникова, Нахатакян

МПК: F16H 1/04, F16H 55/14

Метки: передача, прямозубая, цилиндрическая

...зависимостям, что обеспечит более полноевыравниваниежесткости по фазе зацепления,Это достигается тем, что глубину канавки выполняют в зависимости от коэффициента торцевого перекрытия по зависимости30 а ширину зубчатого венца в зоне двухпарного зацепления по зависимости- " = 0.,34 - 0,2 (е. - 1,88),Ьх где В - номинальная ширина зубчатых колес;Е - коэффициент перекрытия,На фиг, 1 схематически изображено зуб.чатое колесо передачи; на фиг, 2 - парное 45ему зубчатое колесо,Прямозубая цилиндрическая передачасодержит сопрягаемые зубчатые колеса 1 и2, длина зубьев которых в зоне двухпарногозацепления выбрана из соотношения В 034 02 (е 188)Ьх где В - ширина зубчатого венца;е- коэффициент торцевого перекрытия.На торцах колес со стороны...

Номер патента: 1781477

Опубликовано: 15.12.1992

Авторы: Айрапетов, Апархов, Ахатов, Ковалевский, Мельникова, Мухитдинов, Нахатакян, Осипов

МПК: F16C 43/04

Метки: вибрации, качения, подшипника, снижения, уровня

...При этом при прохождеП и этом и и и охождении тела качеа О " е 5 кду телами качения ния через линию действия радиальной силыи кольцами приводит и к периодическому Р наружное и внутреннее кольца расходятиэменению положенйяколец подшипниковож нймколец подшипников ся, а через угловую координату жГЕ - сблиос те" но ругдруга:10 жаются, т,е. действие геометрическогоПостЪвленнаяцель-достигается тем, что фактора обратно жесткостному.величийУ Радиального зазоРа 8 о междУ те- ПРРавниваЯ величины д=д, можнолами качения и кольцами подшипника вы- добиться исключения возбуждения колебаб по предложенной зависимости ний на частоте а "мелькания" тел качения.На фиг,1 представлена схема нагруже Для шарикоподшипника из (1) и (2) имения подшипника...

Номер патента: 1620733

Опубликовано: 15.01.1991

Авторы: Апархов, Гребенников, Моисеева, Федосеев

МПК: F16H 1/48

Метки: зацепления, зубчатом, компенсации, механизме, погрешностей

...с возможностью радиального смещения центрального колеса планетарного механизма. На центральном колесе устанавливают компенсирующий груз, массу и угол установки которого определяют в зависимости от накопленной погрешности шага центрального колеса и изгибной жесткости приводного вала. 2 ил. ленной погрешности шага Л колеса 1 под углом р=- (л/2+а) относительно места с максимальной амплитудой первой гармоники кинематической погрешности колеса 1. Положительное направление угла р совпадает с направлением вращения, а - угол зацепления, Вследствие этого смещения на колесо 1 действует центробежная сила Р=МыЛ и противоположно направленная реакция приводного вала Р=ЛС, где М - масса колеса 1, ы - частота вращения, С - изгибная жесткость...

Номер патента: 1355808

Опубликовано: 30.11.1987

Авторы: Айрапетов, Апархов, Евсикова, Мельникова, Шарипов

МПК: F16H 1/04

Метки: передача, прямозубая, цилиндрическая

...принимается, что жесткость. изменяется ступенчато в два раза при переходе с однопарного (С ) к двухпарному (С ) зацеплению, которое и является одйим из мощных источников колебаний и шума.На фиг, 7 обозначено:- коэффициент.перекрытия; х - относительная координата точки контакта зубьев на линии зацепления, выраженная в долях основного шага (х = О соответствует входу пары зубьев в зацепление, х = 8 - 1 - началу однопарного зацепления даннойфпары зубьев, х = -- выходу пары зубьев из зацепления); 6 - кривая изменения жесткости пары зубьев передачи с уменьшенной на части ширины зубчатых венцов высотой 7 - кривая изменения жесткос. ти пары зубьев предлагаемой переда. ч дПрямозубая цилиндрическая передача работает следующим образом.Вращение...

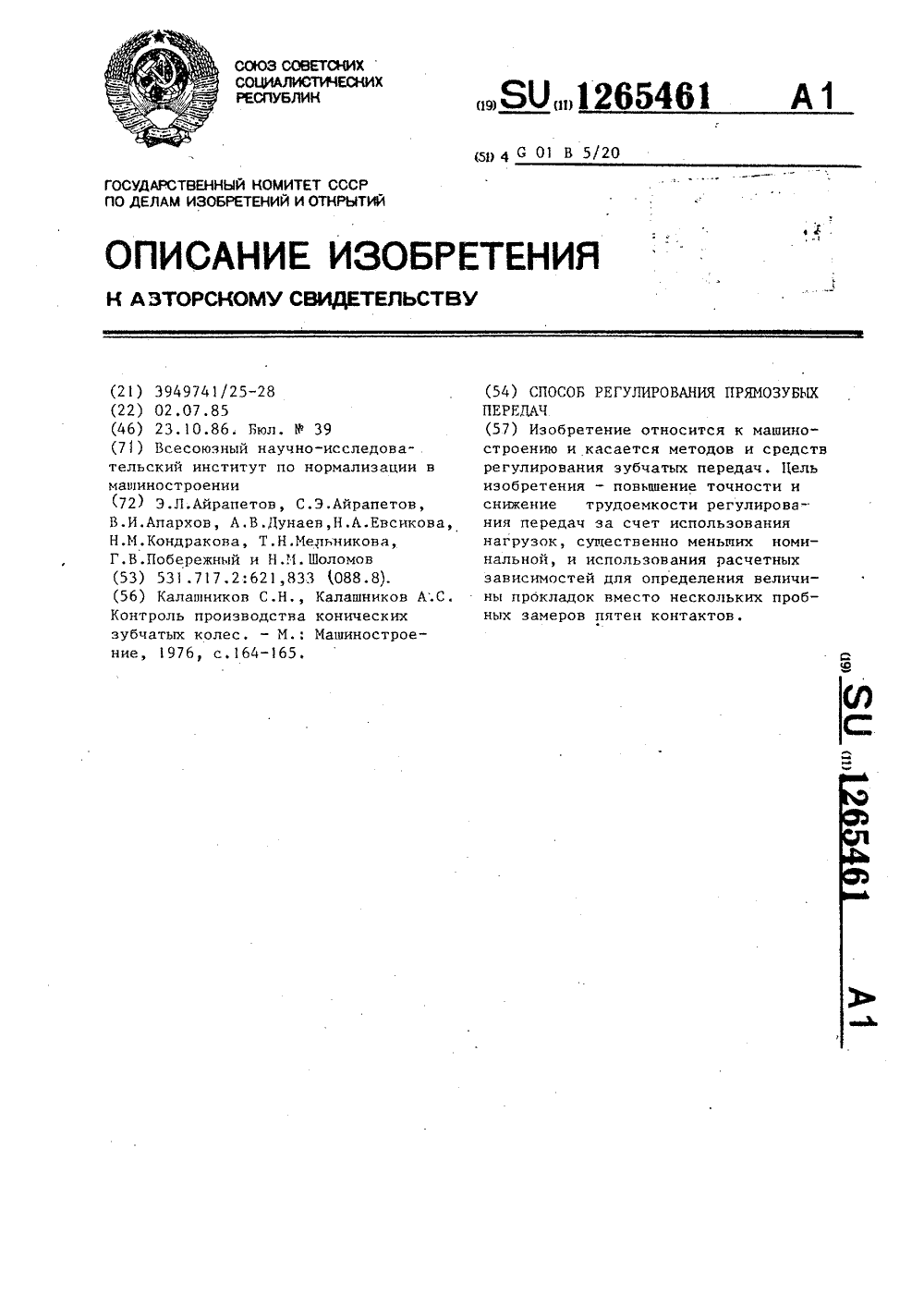

Номер патента: 1265461

Опубликовано: 23.10.1986

Авторы: Айрапетов, Апархов, Дунаев, Евсикова, Кондракова, Мельникова, Побережный, Шоломов

МПК: G01B 5/20

Метки: передач, прямозубых

...определения величины прокладок вместо нескольких проб ных замеров пятен контактовСпособ осуществляют следующим образом.В собранной передаче при снятой крьппке наносят краску на 2-3 зуба 15 шестерни или колеса, вводят их в зацепление, нагружают традиционным образом силой Р, существенно меньшей номинальной 1 расчетной) силы Гтаким образом, чтобы отпечаток крас ки не распространялся на нсю длину зуба сопрягаемого колеса и замеряют длину , после чего смывают краску и повторяют замер 1 ц при нагрузке Я, также меньшей нагрузки Г . По замеренным величинам 1 и а опреде ,пяют угол 7 перекоса н зацеплении при расчетной нагрузке Р и рассчитывают величины регулирующих прокладок. Величины усилий Р и Я подбирают опытным путем. Е - модуль упругости...

Номер патента: 977876

Опубликовано: 30.11.1982

Авторы: Апархов, Власенко, Горобец

МПК: F16H 1/48

Метки: выравнивания, нагрузки, сателлитам

...машине или нагружающему устройству и приводному двигателю, добиваясь строгой соосности соединяемых валов, и при номинальном режиме работы определяют зависимость величины равнодействующей сил в зацепле ниях Й от величины принудительного смещения конца выходного вала Л: Й = Е ( Ь )(1). Последнее создается за счет .консольной нагрузки на выходном валу, прикладываемой, например, при помощи ременной передачи. Величина Ь может быть определена, например, с помощью тенэометрической насадной головки. Жесткостные параметры деталей редукторов одного и того же типоразмера отличаются незначительно, поэтому найденные зависимости распространяются на все редукторы данного типоразмера.Далее при номинальных режимах работы спомощью эксцентриковых...

Номер патента: 769150

Опубликовано: 07.10.1980

Авторы: Айрапетов, Апархов, Артамонов, Генкин, Рохлин

МПК: F16H 1/48

Метки: зубчатая, передача, планетарная, шевронная

...2 - конструкция эпицикла с поясом,Планетарная шевронная зубчатая пере.дача содержит два полушеврона 1 эпицикла, которые снабжены зубчатыми венцами25 2, и зубчатую муфту 3, соединяющую этпполушевроны между собой и далее с корпусом или выходным звеном. Каждый полушеврон 1 имеет внутренний зубчатыйвенец 4 для зацепления с сателлитами30 передачи,769150 Фиг,Составитель А. Ступако Техред И. Заболотнова Корректор А. Степанов урас едактор аказ 1995/8 Изд.499 Тираж 1095ПО Поиск Государственного комитета СССР по делам из113035, Москва, Ж, Раушская наб., д, 4 Подписное ений и открытийТипография, пр, Сапунова, 2 Б йериод работы нагруженной передачи на полушеврон 1 в плоскости его попереч. ного сечения действуют крутящие моменты от радиальных Я и...

Номер патента: 700723

Опубликовано: 30.11.1979

Авторы: Айрапетов, Апархов, Генкин, Косарев

МПК: F16H 1/02

Метки: зубчатая, косозубая, передача

...четных гармо лы в косозубом зубча щаются в нуль. Шири шестерни определяетс компенсации первой г щей силы, поэтому в гармоники возмущаю ществлять изменение циента перекрытия. В= Е(я,)1+ 11. -1зубчатого колеса;севого коэффициент в кол тельн а в минуту;й окружности 20 ба на основной окФормула изобретенКосозубая зубчатая передача442329, отличающаясяелью снижения уровня возмущутем исключения из спектра возил всех четных гармоник зубцоы, диаметры окружностей выстыбраны из условия число передачи.ладает повышенным за наличия в спектреных гармоник зубцопо авт. св тем, что, с ющих сил тущающих вой частопов колес 5 ровн ия и снижениеем исключ где В - ширина венцаВ(ео) - целая часть оперекрытия;1 оо - осевой шаг;тт - число оборотод в диаме...

Номер патента: 618221

Опубликовано: 05.08.1978

Авторы: Айрапетов, Апархов, Генкин, Глушкова, Косарев

МПК: B23F 23/10

Метки: зубообрабатывающего, станка, стол

...и на столе отмечается сечение (А) с максимальным кннематическим эксцентриснтетом. Заготовка устанавливается на поворотную шайбу, .жестко соединенную, со столом фиксаторами, после чего измеряется фаза (В) геометрического эксцентриситета (радиальное биение заготовки). После этого поворотная шайба освобождается от стола снятием фиксаторов и поворачивается относительно стола таким образом, чтобы 15 фаза между кинематическим и геометрическим эксцентриситетами составляла угол.р= л+ ,где= О - для реверсивных передач;о=А - для компенсации по правойлинии зацепления;= 4.р, - для компенсации по левойлинии зацепления;Ау - угол зацепления.В этом положении поворотную шайбус помощью фиксаторов фиксируют относи 1бретение относится к станкостро...

Номер патента: 442329

Опубликовано: 05.09.1974

Авторы: Айрапетов, Апархов, Генкин, Федосеев

МПК: F16H 1/02

Метки: зубчатая, косозубая, передача

...длины контактных линий зацепления (СДКЛ) по отношению к моменту входа очередной пары зубьев в зацеплении, причем, начиная от момента входа в зацепление очередной пары зубьев СДКЛ увеличивается от минимальной до максимальной величины.При этом при определенном подборе осуществляется взаимная компенсация возмущающих сил в зацеплении, обусловленных кромочным ударом зубьев и периодическим изменением жесткости зубьев по фазе зацепления. ст уба на основной20 аклона ости;очное ло передач Такое выполнение передач шить виброакустические пок при высокой точности ее изНа чертеже схематически зацепления косозубой зубчаКосозубая зубчатая перед чатые колеса, ширина венца лена по зависимости и позволяетазатели перготовления.изображенотой передачача...

Номер патента: 139261

Опубликовано: 01.01.1961

Автор: Апархов

МПК: A21C 15/04, B26D 3/24

Метки: выпеченных, заготовки, пластов, резки, тортов

...получаемых заготовок из пласта, К нижней части каждой каретки прикреплена зубчатая рейка 12, сцепленная с шестерней 13 (вращающейся в направлении стрелок от привода машины). К рейке 12 прикреплены кулачки 14 и 15, воздействующие соответственно на кнопку 16 магнитного пускателя и кнопку 17 реверсивного движения.К столу 1 прикреплены два направляющих стержня 18, на которых на подшипниках 19 установлена рамка 20 с укрепленными на ней шаонирно стойками 21 и 22, связанными между собою шарнирно при помощи поперечной связи 23. К стойкам 21 и 22 посредством пальцев 24 присоединены шарнирно держатели 25, удерживающие горизонтальные ножи 26, Стойка 21 в нижней части снабжена регулировочной рукояткой 27, фиксируемой в определенном положении...

Номер патента: 138197

Опубликовано: 01.01.1961

Автор: Апархов

МПК: B01D 25/24

Метки: жидких, масс, начиночных, тестообразных, фильтр

...установлен неподвижный сетчатый барабан 2, в котором на вращающемся валу т закреплен скребок 4. Продольные перегородки б разделяют кольцевую полость фильтра на две камеры б и 7.Тестообразная (или начиночная) масса подается шестеренчатым насосом через трубопровод и патруоок 8 в камеру б, проходит через сетку барабана в камеру 7 и далее через патрубок 9 - в трубопровод для отвода отфильтрованной массы. Затем открывают крышку 10, вынимают из пазов 11 сетку барабана вместе с комкообразной густой массой и устанавливают в эти пазы чистую сетку. После закрывания крышки 10 фильтр готов к дальнейшей эксплуатации. Вращение вала 3 со скребком 4 осуществляется цепью с помощью звездочки 12 и червячного колеса редуктора, приводящего в...

Номер патента: 138195

Опубликовано: 01.01.1961

Автор: Апархов

МПК: A21B 3/07, A21B 3/18

Метки: вафельных, конвейерной, листов, печи, съема, форм

...рычага 3, закрепленного на поворотном валике 4, и рычага 5, смонтированного консольно на валике 4 и имеющего ролик б, взаимодействующий с клинообразным упором 7, укрепленным на каретке 8 насоса 9 конвейерной печи 10,При подходе формы 11, несущей вафельный лист 12, конец 13 пластинчатого ножа 1 соприкоснется с краем 14 листа 12 и начнет снимать его с формы 11. Так как при дальнейшем перемещении формы 11 ее край 15 начнет опускаться, то во избежание деформации и поломки листа 12 нож 1 также должен будет последовать за ним. Это произойдет при взаимодейсгвии ролика б с плоскостью 1 б упора 7, когда каретка 8, совершающая возвратно-поступательное движение по направляющим 17, займет правое положение, Валик 4 повернется вместе с рычагами 3...

Номер патента: 129576

Опубликовано: 01.01.1960

Автор: Апархов

МПК: A21B 3/18, A21C 15/00, B65B 5/12 ...

Метки: вафельной, вафельных, листов, печи, сбора, спадающих, укладки, форм

...Псйоы, РасцО,Ожсц.; на оси 41, и рычаг 42 перемешает его цд цаклоццун) площадку 10 усг- Г)ЙСТВс 1 д)1 я уКГсд(. 11 с с/) Жцоц цВС 1 ХН)С 1 И 1 Оцц ПГИсдКИ /О на нспых блоках 1, пол 1 оних Врацкнцс от двух пдр к(шццсск;х 1 исстсрец 44 и 46, смои) и 1)013 сц ц 3 ц)квс Осскогссии 1(. Испи 11, сиа- ЖеццЫЕ ЗаХВтМИ 46, ВЫЛцс:ИЫМИ В ВИДЕ Г-ОбоЗПЫХ ПГ)СТИстХ упоров для листов С помоПью этих захватов вафельный лист 12 сцц",дет(я с Опорь 47 ц поди 1)дегс 51. С цк,ОПИОЙ п,ощадки 10,псг и- дает цд горизонтальную неопс,(у 48,две стороны .шстд иенгрирунгся Ооковыми Откосдъ 1 49 Гри его псд(чпи, д( ги( дВс с ропы ВьВс)5- ОТС 5 ДВММЯ Цс(ЛЫМ 1 СТОКсМИ д 0, КОТ(РЬЕ )с(0 с 10 ОТ ЭКСЕ 1 ТР- НОВ, рснос 0)кецц.х с си 41. Благдспя тс(км) ст 0 ств ц;(рстс")-...

Номер патента: 122455

Опубликовано: 01.01.1959

Автор: Апархов

МПК: A21B 3/07, A21C 9/08

Метки: вафельных, печей, распределения, теста, формы

...движения по горизонтальным штангам 1 каретки 2, на которой установлен шестеренчатый насос 3 для забора теста из резервуара (на чертеже не показан по трубке 4 и нагнетания его по трубке 5 к распределительной гребенке (на чертеже не показана), осуществляющая разлив теста на формы в вафельной печи. Регулирующее приспособление, обе"печивает увеличение налива те та в начале и конце формы. Оно имеет следующее устройство.На квадрат пробкового крана б шестеренчатого насоса 3 установлен зубчатый сектор 7, который соединен с пазовым валом 8. Пазы на валу о прорезаны вдоль него тем же модулем, что и зубчатый сектор 7. Пазо1 в 1:Яо- 2 -нвыи вал 8 установлен в подшипниках рамы 9. Нижние концы рамы 9 шарнирно пальцами 10...

Номер патента: 122454

Опубликовано: 01.01.1959

Автор: Апархов

МПК: A21C 15/00, B65B 5/12

Метки: вафельной, вафельных, конвейерной, листов, печи, спадающих, укладчик, форм

...конце поворотный ролик 10. На оси б также закрепленьг две серьги 11, шарнирно соединенные с рычагами 12, нижние концы которых закреплены на неподвижной оси 13, относительно которой рычаги 12 могут совершать качательные движения. Рычаги 12 приводятся в движение вращающимися кулачками 14, которые сообщают площадке 1 и вкладышам 7 движение по горизонтальным направляющим 8, а установленный неподвижно копир 16 перед кареткой 3 взаимодействует с роликом 10 рычага 9 и заставляет площадку 1 перед кареткой 3 совершать возвратно-поворотные движения.Работает укладчик следующим образом.Вафельный лист 16, сползающий с форм 17 печи 2 в момент раскрывания формы, попадает на консольную, наклонно установленную площадку 1, скользит по ней до упора 6....

Номер патента: 121101

Опубликовано: 01.01.1959

Автор: Апархов

МПК: A21B 3/13

Метки: вафель, выпечки, листовых, форма

...фиг. 1 изображена форма, вид сбоку; на фиг. 2 - ве та формы, вид сверху,Форма состоит из нижней плиты 1 и верхней плиты 2, к помощи шарнирного узла 3 соединены между собой. Между и 2 образовано внутреннее пространство, в которое заливаю тесто при выпечке вафельных листов.,Торцовые пластины 4 нижней плиты 1 имеют на внутренн ности по сквозному прямоугольному продольному пазу б, ве ступ б которого при закрытой верхней плите полностью защ товые оттеки от огня во время выпечки вафель.Верхняя плита 2 снабжена на продольных торцах системо каналов 7 треугольной формы, которые служат для выпуска паров воды, образующихся при выпечке вафель. стовых ваней плит,единенных ивке теста ченных вавыпечки, стема треней плиты ому прохняя пл оторые при...

Номер патента: 109620

Опубликовано: 01.01.1957

Автор: Апархов

МПК: A21C 15/02

Метки: вафельно-резательных, машин, продольных, срезков, струнных, удаления

...поворотной осц 2 укреплен вспомогательный рычаг 5 с роликом 6, взаимодействующим поочередно с верхней горпзонтальььой направляющей 7 и ццжцей направляющей Я.При движении суппорта вправо ролик 6 вспомогательного рычага 5 катится по верхней направляющей 7 ц в конце движения опускается на нижнюю направляющую Я. При этом пластинь 1 опускаются за край продольных срезков вафель. При обратном движении суппорта пластины 1 сбрасывают продольные срезки с вафельной плиты в окно 9.Для предотвращения стаскивания разрезанных вафель на суппорте 3 укреплена поворотная ось 10, на которой консольно закреплены прижимные для вафель прутки 11 и ры ЪЪ 109620чаг 12 с роликом 13, взаимодействующим с горизонтальной паправля 5 ощей 14.8 конце движсии 5...
