Патенты с меткой «вариатор»

Номер патента: 654817

Опубликовано: 30.03.1979

Автор: Владимиров

МПК: F16H 15/48

Метки: вариатор, двухпоточный, фрикционный

...13 и 14, На внешних колесах напрессованы шестерни 15, выполненные заодно целое с кулачковой полу- муфтой, фиксирующей внешние колеса от относительного поворота. С шестернями 15 зацепляются шестерни 16, жестко соединенные с двумя винтовыми валиками 17 и 18. Один конец каждого валика поворотно установлен в корпусе, вторые концы соединены зубчатой муфтой 19, с которой посредством упорного подшипника сопряжен поводок 20. Направление винтовых канавок на валиках 17 и 18 противоположное правое и левое. Поводок 20 имеет привод для осевого перемещения.Вариатор работает следующим образом.В момент, когда зубчатая муфта находится на оси симметрии вариатора, валики 17 и 18 расположены в нейтральном положении. На центральные колеса действуют...

Номер патента: 654820

Опубликовано: 30.03.1979

Авторы: Мальцев, Минченко

МПК: F16H 21/42

Метки: вариатор, импульсивный

...3. Вал 2 с подшипниками 3 и коромысла 4 представляют собой преобразующий механизм. В цилиндрическую часть коромысел 4 посажены на шпонках 5 три наружные звездочки 6, которые посредством колец 7 опираются на обойму 8, являющу. юся общей для трех механизмов свободного хода. Между наружной звездочкой 6 и обоймой 8 в сепараторе 9 находятся ролики 10, Обойма 8 опирается на втулки 11 и 12, при этом втулка 12 является полумуфтой упругой муфты. Другой полумуфтой является втулка 13, В профилированные гнезда втулок 12 и 13 вставлены упругие стержни 14. Для фиксации втулки 13 относительно втулки 12 служит пружина 15. Механизм перемещения втулки 13 состоит из гайки 16, втулки 17 с резьбой и упорного подшипника 18. В крышке 19 имеется паз,...

Номер патента: 659816

Опубликовано: 30.04.1979

Авторы: Агеев, Гриненко, Гроссман

МПК: F16H 15/04

Метки: вариатор, фрикционный

...барабаном 5, винтовую ось 6, расположенную параллельно образующей барабана 3 и размещенную в рамке 7, шарнирно закрепленной на валу 2. По осп 6 перемещается ролик 8 с резьбовой нарезкой.Кроме того, вариатор снабжен зубчатой передачей, включающей зубчатые колеса 9 и 10, размещенные на оси 6 и зацепляющисся с колесами 11 и 12 соответственно, жестко закрепленными на валу 2. На оси 6 размещена подвижная муфта 13, жестко связанная со скользящей шпонкой 14, неподвижная муфта 15 и шарнирно закрепленный рычаг 16 управления.Вариатор работает следующим образом.Рычагом 16 устанавливают требуемое передаточное отношение, включив скользящей шпонкой 14 одну из пар зубчатых колес, например 9 - 11.При вращении вала 2 с барабаном 3 ролик 8...

Номер патента: 659817

Опубликовано: 30.04.1979

Авторы: Артеменко, Беличенко, Дорофеев, Ефоян, Зоря, Полетучий

МПК: F16H 15/50

Метки: вариатор, шариковый

...взаимодействующие с ппмп два дополнительных внутренних кольца 17 и 18 и два дополнитсльпых впшпппх кол.цд 19 и 20. Внутрспцие кольцд 8, 17 и 18 установлены цд промсжуточпом валу 15 и прижаты к соответствующим шарпкам 6 11 16 упругими эгсмспгамп 12 и 13. Вцутрспцсс кольцо 17 жссгко сосдипсно с промсжмтс)чнь)ъ Вд;Ом 10, 2 Вцутрсе)нис кольца 8 и 18 связаны с НИГ посредством шлицсв, впурсцнсс кольцо 7 )кестко связа- ПГ) с 5 сд ПЕпм 152;1 Ом 3, д 152 Впсшних кольц 2 1 О и 20 кипсматпчсски связдпы с рсг 1 лирукпцпм устройством 14, вцсппсс кольцо 9 связано с корпусом 1 упругими элементами 11, а внешнее кольцо 19 жестко связано с ведомым валом 5. Упругий элсмснт 13 подЖ 21 к колье 1) 18 ГЙГсОЙ 21.Вариатор работает следующим образом.Прп враГцсции...

Номер патента: 670760

Опубликовано: 30.06.1979

Автор: Козлов

МПК: F16H 15/50

Метки: вариатор, планетарный

...бегунку 6 смещаться в радиальном направлении относительно кривошипов 5, Центральное колесо 1, промежуточные сателлиты 3, основные сателлиты 4 выполнены зубчатыми, числа зубьев центрального колеса 1 и основных сателлитов 4 равны.Опорное звено 7 содержит отрезки стальной пружинной ленты 11, свободные концы которых образуют кольцевую беговую дорожку. Вторые концы отрезков ленты 11 жестко соединены с ползунами 12, установленными в направляющих 13, жестко закрепленных на корпусе 14 варпатора.Устройство изменения скорости включает поворотный диск 15 с наклонными пазами 16, в которые входят пальцы 17, шарнирно связаны с ползунами 12. Поворотный диск 15 приводится во вращение червяком 18.Планетарный вариатор работает следующим...

Номер патента: 676787

Опубликовано: 30.07.1979

Авторы: Горин, Титков

МПК: F16H 3/74

Метки: вариатор, импульсный

...между собой пальцами 9, последовательно установлены в корпусе 1 и заторможены относИтельно его тормозом 10. Импульсатор соединен с ведомым валом 4 посредством крестово-кулисных муфт 11 и эксцентриковых муфт 12 свободного хода.Механизм управления скоростью вариа тора содержит рычаг 13 управления и связанный с ним резьбовой стакан 14 спорным подшипником 15 и штифтами 16.Эксцентриковые втулки 5 и импульсатор сдвинуты по фазе на 90 и взаимодействуют последовательно друг с другом.Импульсный вариатор работает следующим образом.При вращении ведущего эксцентрикового вала 3 с постояннойгловой скоростью происходит силовое замыкание эксцентриковых втулок 5 с импульсатором и поворот его на опредслеппый угол, при этом чсрсз кресово-кулиспую муфту...

Номер патента: 679750

Опубликовано: 15.08.1979

Автор: Зарщиков

МПК: F16H 15/04

Метки: вариатор, фрикционный

...равны по величине и противоположны по направлению, в результате чего втулки 6 и 7 занимают фиксированное положение на валу 2, оболочка 4 и вал 2 вращаются с одной частотой, Соответственно рычаги 19 и 20 и втулки 8 и 9 занимают, также фиксированное положение и передаточное отношение вариатора, соответствующее данной внешней нагрузке на ведомом валу 3, определяется отношением радиусов оболочек 4 и 5,При увеличении внешней нагрузки на валу 3 возрастает окружное усилие на площадке контакта и осевые усилия на втулках 6 и 7 становятся больше осевых усилий муфт 16 и 15. Втулки 6 и 7, перемещаясь по муфтам 15 и 16, начинают сходиться и радиус оболочки 4 уменьшается; рычаги 19 и 20 перемеща ют втулки 8 и 9, в результате чего радиус...

Номер патента: 679751

Опубликовано: 15.08.1979

Авторы: Данилов, Рабинков

МПК: F16H 15/38

Метки: вариатор, саморегулирующийся, торовый

...усилиуправления и уменьшения габаритов рамхи (на фиг. 2, Таким образом, для изменения передаточного отношения в плес 4кости с обшей осью шкивов 1 ось 3 может поворачиваться относительно двух- шарнирного звена 11 и вместе с послед. ним, покачиваясь относительно продольной оси 12,перемещаться по нормали к ука ванной плоскости. Со звеном 11 однимконцом шарнирно соединен один конец упругого элемента, например, цилиндрической пружины 4, другой конец которой 1 о связан с педалью 9 управления вариатором,В.трехроликовом вариаторе (на фиг. 3 и 4) ролики 2 установлены так же, как и на фиг. 2, но их оси 3 главного вра 5 щения связаны уравнительным механизмом, включающим подводки 13 и базисное звено 14. К последнему крестовокулисной муфтой 15...

Номер патента: 682696

Опубликовано: 30.08.1979

Автор: Медведев

МПК: F16H 3/44

Метки: вариатор, импульсный, скорости

...имеющие фрикционную связь с фланцем 11, цилиндрические части 13 сухарей входят в прорези рычагов.Кривошип 4, имеющий эксцентрик 14, на котором установлен сателлит 5, вставлен 10 эксцентрично во втулку 15 с возможностью относительного разворота кривошипа 4 и втулки 15 и последующей фиксации их взаимного положения.Вариатор работает следующим образом, 15 При вращении кривошипа 4 тот из цальцев сателлита 5, который имеет наибольшую линейную скорость в направлении, перпендикулярном рычагу, взаимодействует с соответствующим рычагом, Рычаг стре О мится повернуться и опорными поверхностями выступа опирается на стенки кольцевого паза 2 корпуса, заклиниваясь в нем. Сателлит 5, опираясь на заклиненный рычаг поворачивается вокруг мгновенной оси 25...

Номер патента: 682697

Опубликовано: 30.08.1979

Автор: Боровков

МПК: F16H 5/10

Метки: вариатор, оборотов, чисел

...2 и 3 и рычагов 5, 6 приводит в колебатель - ное движение зубчатые секторы 7, которые 5 передают движение бесконечной рейке 8, преобразующей колебательное движение секторов 7 при помощи планетарных передач 18 в равномерное вращение выходного вала 29, 1 ОЭтот процесс происходит следующим образом.При перемещении бесконечной рейки вправо по стрелке А (см. фиг, 4) и при положении сателлита 23 внизу, а сателлита 15 24 наверху, сателлит 25, а вместе с ним и колесо 27 вращается по часовой стрелке. При изменении направления движения рейки 8 по стрелке Б (см. фиг. 5) изменяются и положения сателлитов 23 и 24, Сателлит 20 23 уже находится сверху, а сателлит 24 внизу. При этом колесо 27 продолжает вращение по часовой стрелке. Изменение...

Номер патента: 682698

Опубликовано: 30.08.1979

Автор: Грязной

МПК: F16H 9/00

Метки: вариатор, клиноременный, регулятором, скорости, центробежным

...содержащие гайки с правой 4 и левой 5 резьбой, винты 6, сателлиты 7, основное центральное колесо 8, жестко соединенное с маховиком 9, дополнительное центральное колесо 10, несущее на себе маховик 11. Между маховиками 9 и 11 находится фрнкцион 12 с ограниченным крутящим моментом трения (подробности на чертеже нс показаны), тормозное устройство 13 с электромагнитным приводом 14.Устройство работает следующим образом,Управление положением дисков в стационарном режиме достигается путем поворота одного из маховиков вручную. Так, при вращении одного из маховиков (9 или1) по часовой стрелке сателлиты 7 с винтами 6 вращаются то в одну, то в другую сторону, а именно; при вращении маховика 9 - по часовой стрелке, а при вращении маховика 11 -...

Номер патента: 682706

Опубликовано: 30.08.1979

Автор: Лабковский

МПК: F16H 29/02

Метки: вариатор, импульсивный, скорости

...переходными участками кулачков, каждый из которых на угле подъема и спрофилирован по следующей зависимости: Го - Гр +СОЗ (р + йй Х У р х 11 р р. +и.+"682706 Фиг, 1 таким образом, что в фазе подъема толкателя обеспечивается постоянное на этом кулачке передаточное отношение У, а толкатель вращается с постоянной скоростью)Ю 5 где а - скорость вращения кулачка;г - радиус-вектор профиля и-го кулачка;г, - радиус начальной шайбы кулачка;1. - расстояние от оси вращения кулачка до оси вращения толкателя;Го, = агсз 1 п - ,Импульсивный вариатор работает следу ющим образом.При вращении ведущего вала 1 толкатели 5 и 6, взаимодействуя с поверхностями коноидов, через механизмы 4 свободного хода поочередно передают движение ведо мому валу, При...

Номер патента: 693080

Опубликовано: 25.10.1979

Авторы: Бойко, Бяльский, Василевский, Вульфсон, Галушко, Каплинский, Рубинштейн, Сандлер, Сирота, Соколовский, Стадник, Тетушкин

МПК: F16H 15/38

Метки: вариатор, дисковый, шаровой

...13. В корпусе 3 установлены ведомые диски 14, шарнирно связанные с соответствующими ведомыми валами 15, на которых жестко закреплены зубчатые колеса (шестерни) 16. Ведомые диски через тела 17 вращения, расположенные на концах рычажно-шарнирного нажим- ного механизма 18, воспринимает усилие упругого элемента 19. На выходе вариатора расположен дифференциальный механизм, включающий венцовую шестерню 20, цент о ральную шестерню 21 и водило 22 с закрепленными на них сателлитами 23. Водило 22 жестко связано с выходным валом 24.Кривошипно-ползунный механизм регулирования скорости (см. фиг. 2) им 1 ет возможность поворачиваться относительно оси входного вала 1 посредством маховика 25, связанного с гайкой 26, которая приводит в движение винт...

Номер патента: 693081

Опубликовано: 25.10.1979

Автор: Костогрыз

МПК: F16H 15/40

Метки: вариатор, фрикционный

...на одном плече которого подвижно 5 установлено тело 13 качения, прижимающееэлемент 8 к элементу 4. Другое плечо рычага 12 при помощи шарнира 14 соединено с шатуном 15. Шатун 15 посредством шарового шарнира 16 соединен с ходовым винтом 17 механизма регулирования передаточного отношения, на свободном конце которого установлен маховичок 18. Ходовой винт 17 ввинчивается в гайку 19, неподвижно соединенную с корпусом вариатора.г,ъ ф 4 съЪСг693081цт3 ф 4.-у,Вариатор работает следующий офррМрм.. ЙЬер,фрикционных элементов, поднять КПДПри вращении элемента 4 движМв:еле-;, .и урдежность вариатора.менту 8 передается за счет того, чтот 04 ф 13 " ":"качения в заданном положении деформируетэластичную оболочку элемента 8, прижимаяее к образующей...

Номер патента: 696218

Опубликовано: 05.11.1979

Автор: Сизов

МПК: F16H 15/20

Метки: вариатор, конусный, многопоточный

...радиалЫые силы, которые стремятся разжать раэ- резные кольца 8 ббода 7, чему препятствуют конусы 9 и 10. В результа- те между ведущими катками 5 и б и конусами 9 и 10 воэнйкают силы приде й,иИа фиг. 1 схематически изображен многопоточный конусный в ариа тор; н а фи г. 2 - узел ведущего катк а.Многопоточный конусный вариатор содержит корпус 1, установленный в нем винтовой ведущий вал 2, винтовые 5 канавки 3 и 4 которого выполнены с одной стороны с правой, а с другой с левой навивкой. Иа эти части вала посажены два ведущих катка 5 и б, подпружиненные вдоль своей оси О-ОФ,Упругий обод 7 каждого ведущего катка 5 или б, состоящий из пакета разрезных упругих колец 8, контактирует с несколькими конусами 9 и 10, которые попарно установлены с...

Номер патента: 697771

Опубликовано: 15.11.1979

Авторы: Касаткин, Кропп, Прудников, Рызванович, Семенычев, Шапошников, Янчевский

МПК: F16H 29/04

Метки: вариатор, импульсный

...валу установлены ведомый элемент механизма свободного хода, выполненный в виде шкива 4, и упругийхомут 5, являющийся ведущим элементоммеханизма свободного хода, Хомут 5шарнирно с помощью пальцев 6 соединен с одним концом качающегося толкателя 7, который другим своим концомопирается на эксцентрик 3, Силовоезамыкание между эксцентриком 3 и качающимся толкателеи 7 осуществляетсяс помощью пружины 8, укрепленной одним концом в корпусе 9, а другим натолкателе 7, В корпусе 9 свободно установлен кулачок 10, являющийся элементом регулирующего механизма, поворотом которого можно регулироватьскорость ведомого вала вариатора,Дляповышения равномерности работы вариатора устанавливается несколько аналогичных приводов,Вариатор работает следующим...

Номер патента: 702199

Опубликовано: 05.12.1979

Автор: Хасанов

МПК: F16H 29/02

Метки: вариатор, импульсный

...вращательного движения входйого вала в плоскопараллельное движение хомута 2, состоящий иэ общего звеиа 3 и двух пар параллель-ных между собой тяг 4, 5 и б, 7 пос редством которых общее звено 3 шарнйрно связано соответственнос.кор- пусом 1 и хомутом 2. Тяги 4, 5 и 6, 7 каждой пары расположены по.разные стороны от:перпендикулярной к ним плоскости; проходящей через центр тяжести общего звена 3. Поверхности 8 концов тяг и контактирующих с йими пластин 9 выполнены в виде полуцилиндров с одинаковый радиусом, в центре котоФйх установлены пальцы 10 шарниров, причем в тягах 4-7 пальцы запрессованы, а в пластинах 9 - установлены с зазором.ВарйатОр" работавт следующим образом.При вращении входного вала хомут 2 совершает плоскопараллельное...

Номер патента: 706625

Опубликовано: 30.12.1979

Авторы: Бойко, Кобус, Лукьянов, Рубинштейн, Сирота, Соколовский, Стадник, Суховий

МПК: F16H 15/40

Метки: вариатор

...одной плоскости и части вкладыша жестко зафиксированы одна относительно другой. В соответствующие пазы входят пальцы 4 и б.Вариатор работает следующим образом.Вращение от ведущего вала 1 (фиг, 1) через поводок 2 передается ведущему диску 3. , Последний, будучи прижатым с помощью упругого элемента (не показан) к набору шаров 8, заключенных в сепараторе 7, передает движение ведомому диску 5. Лля изменения нередаточ7066254.н перегрев и износ рабочих поверхностей сопряа- гаемых элементов вариатора,3"ного отношенйя вариатора сепаратор с шарам имеет возможность перемещаться между диск ми 3 и 5 в направлении стрелки А. При регулировании вариатора по всему диапазону сепаратор 7 с шарами 8 удерживается точно на ли. нии центров дисков с помощью...

Номер патента: 712572

Опубликовано: 30.01.1980

Автор: Белостоцкий

МПК: F16H 15/52

Метки: вариатор, двухрядный, скорости

...вал 2, несущий шестерню 3, промежуточный элемент 4 в виде шестерни с разнонаправленными коническими поверхностями 5 и 6, имеющий механизм самоподтягиваиия 7, сателлиты 8 и 9, образованные каждый двумя разнонаправленными конусными поверхностями, размещенные на водилах 10 и 11, обкатывдющисся по поверхностям 5 и 6, по беговой дорожке 12, выполненной на корпусе 1, и по ведомым элементам 13 и 14. Ведомый вал состоит из двух частей 15 и 16. На части 15 и на посадочной поверхности ведомого элемента 13 выполнена резьбовая нарезка, по которой перемещается ведомый элемент 13. Ведомый элемент 14 перемещается по части 16 вала на шлицах, Ведомые элементы 13 и 14 связаны между собой механизмом управления, выполненным в виде тяги 17. Ведомыйэлемент...

Номер патента: 712577

Опубликовано: 30.01.1980

Авторы: Кропп, Рызванович, Янчевский

МПК: F16H 29/00

Метки: вариатор, импульсный, кулачковый

...изобретения является обеспечение заданной равномерности вращения ведомого вала на всем диапазоне скоростей,Для достижения этой цели механизм управления выполнен с направляющими, в которых установлены с возможностью продольного перемещения толкатели, профили рабочих участков кулачков выбраны из со- отггошеггия или холостых участков кулачков вьиз соотношения В, а - постоянные коэффшпсг - угловые перемещения соведущего и ведомого валов гоэффггцггеггт неравномерного вала;средггее передаточное числоа профили холостых участков - из соотношенияНl(2Вариатор работает следующим образом, Вращение ведущего вала 2 через кулачки 4 преобразуется в качание толкателей 6, которые посредством механизмов 5 свободного хода в виде импульсов...

Номер патента: 715862

Опубликовано: 15.02.1980

Автор: Лабковский

МПК: F16H 9/04

Метки: вариатор

...(1) и (2) и неравенства (3) следует, что для обеспечения самоторможения угол, выбирается из соотношения- ЗЕ -Вариатор работает следующим образом. При необходимости изменения передаточного отношения толкатель 13 перемещается, вследствие этого ролик 12 оттесняет пластины 4, не входящие в контакт с гибкой связью. 40Радиус составного шкива при этом изменяется, что приводит к изменению передаточного числа, Сдвиг же пластин в осевом направлении при взаимодействии гибкой связи со шкивом устранен, так как выполнены условия самоторможения. Йэменение радиуса шкива вне сйлового контакта метру ролика 12, увеличенному ца величину гарантированного зазора. Ширина паза в на входе больше ширины на выходе на удвоенную величину хода пластины.Для.уменьшения...

Номер патента: 715863

Опубликовано: 15.02.1980

Автор: Мирополец

МПК: F16H 19/04

Метки: вариатор, скорости

...в обратную сторону.- При фиксированном положении опоры9 постоянное направление вращенияведомого вала 3 осуществляется эасчет того, что при подъеме ведомаярейка 7 зацепляется с колесом 5 одной 15 частью, а при опускании-противоположной, Это достигается автоматическимгоризонтальным перемещением ведущейрейкой б ведомой рейки 7 и через тяги 10 и 11,зедомом 3 валах, и кинематически"связывающий рейки б и 7 эубчатореечных передач рычаг 8 с управляемой опорой 9.Вариатор снабжен параллельно уста"йовленными в корпусе 1 с возможностьюосевого перемещения тягами 10 и 11,одни концы которых имеют направляющие 12 и 13 для поступательного движения, в которых расположена рейкаб, взаимодействующая с зубчатымколесом 4 ведущего вала 2, а другиеконцы тяг...

Номер патента: 721624

Опубликовано: 15.03.1980

Авторы: Данилов, Лосев, Рабинков, Собченко

МПК: F16H 15/00

Метки: автоматический, вариатор, торовой

...механизмом 16 слюлькой 3, Для связи гидро 11 цлицпров 6 сустройством управления используются трубопровойы 17,Вариатор рвботает следующим Образом,При нагрузке передачи ца каждый ролик 5 действует в. пятнах его контактовс чашками 2 касательные силы, величина которых пропорциональна крутящим моментам на чашках 2, Равнодействующаякасательных сил, приложенная к оси 4ролика, имеющей возможность смещенияв направлении ее действия, передается нагидроцилицдры 6, гидравлическую связь,гипроцилицпры 9 и 10, коромысло 11 иуравновешивается усилиеч деформации пружины 13, запацныч органом 12 управле -ния, При этом ось 4 ролика 5 нахопитсяв своем номинальном положении - в плоскости с общей осью чашек 2Если при любом запанноч положенииоргана 12 управления...

Номер патента: 724845

Опубликовано: 30.03.1980

Авторы: Архангельский, Мальцев, Поздняков, Щербаков

МПК: F16H 9/18

Метки: автоматический, вариатор, клиноременный

...с хвостовпком с пальцами, расположенными под углом к оси ведомого вала, продольный разрез,Автоматический клиноременный вариатор содержит ведомый вал 1, установленные на нем неподвижный полушкин 2, подвижный вдоль его оси полушкин 3 и пальцы 4 с роликами 5. Предпочтительнее пальцы 4 с роликами 5 располагать под углом к оси ведомого вала (см. фиг. 3). Полу- шкивы 2 и 3 связаны между собой пальцамп 6, что обеспечивает совместпыи поворот ооопх полушкивов 2 и 3 относительно ведомого вала 1, 11 а подвижном полушкпве 3 закреплен основанием большого диаметра хвостовик 7, выполпепщ 1 й в виде тела вращения переменного диаметра вдоль оси симметрии с винтовым пазом с постоянным углом подъема винтовой линии, с которым взаимодействуют ролики 5....

Номер патента: 724846

Опубликовано: 30.03.1980

Авторы: Бойко, Кобус, Коган, Лукьянов, Рубинштейн, Сапон, Сирота, Соколовский, Стадник, Тетушкин

МПК: F16H 15/40

Метки: вариатор, дисковый, шаровый

...на величину е относительно ведущего вала, опираются на выходной элемент механизма 18 регулирования поджатия упругого элемента.724846 Составитель А Матвеевктор О, ЮрковаА, КамышииковаО. Гусева и 3, Тарас Реда Техред Корректоры:ова з 221 Тираж 109сноеПоисккомитета СССРений и открытийква, Ж,аб., д, 4/5 Заказ 356/6 Изд, М Подп ПОнного зобрет 5, Мо ская Государств по делам и 11303 РаушТипография, пр. Сапунов 3Вариатор работает следующим образом.Вращение от ведущего вала 1 через муфту2 передается ведущему диску 3, Последний, будучи прижатым с помощью упругогоэлемента 13 к шарам 10, заключенным в 5сепараторе 9, передает движение ведомомудиску 6 и ведомому валу 7,Для изменения передаточного отношениявариатора обойма 12 с подшипником...

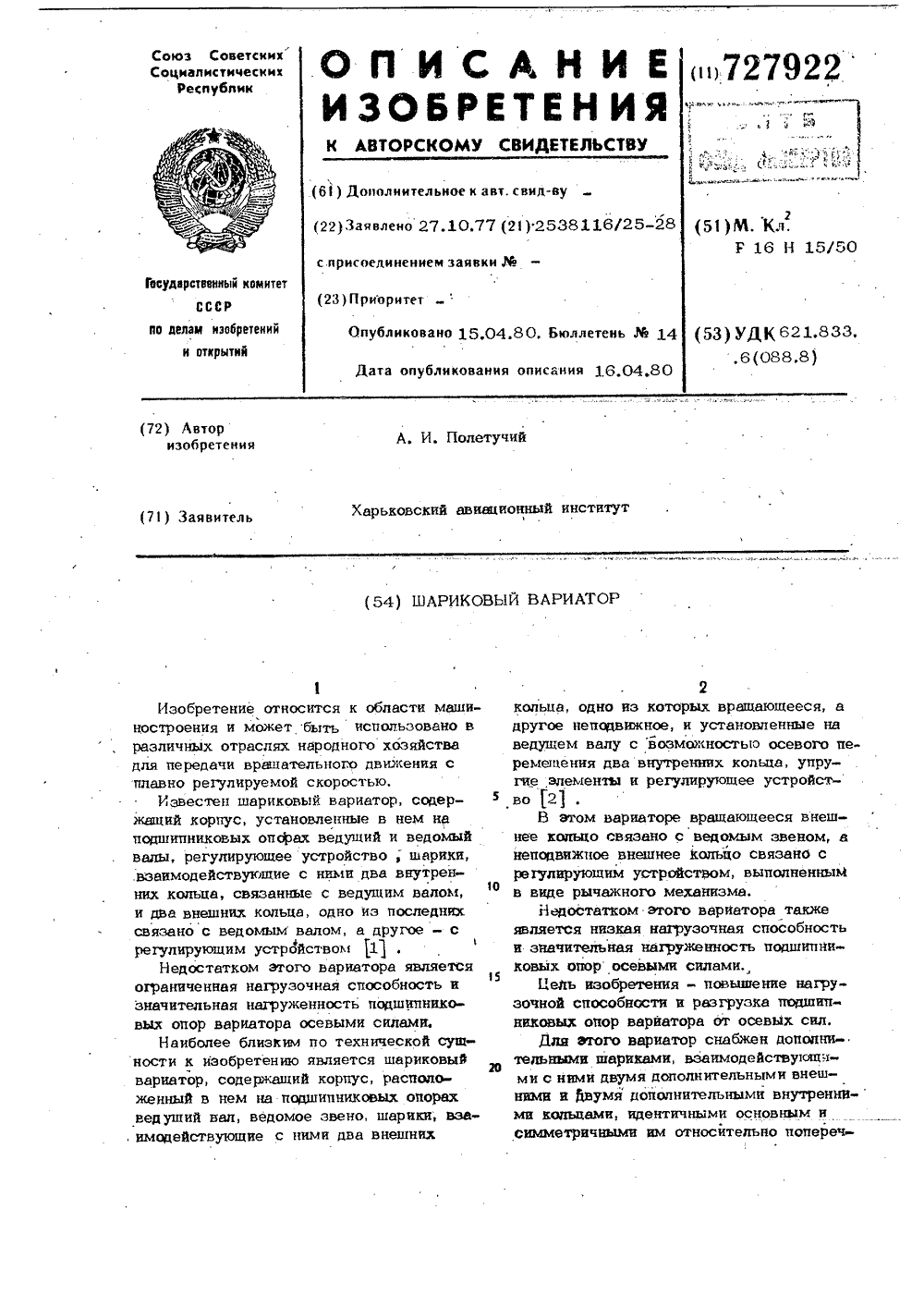

Номер патента: 727922

Опубликовано: 15.04.1980

Автор: Полетучий

МПК: F16H 15/50

Метки: вариатор, шариковый

...внутреннихкольца 17, 18.Шарики 6 и 14 и одноименные кольцавыполнены одинаковыми и расположейысимметрично относительно, поперечной осиведущего иана. Смежные внешние кольца8 и 15 выполнены за одно целое и связа-,ны с ведомыМ звеном 5, например, посредством зубчатого зацепления, Невращающиеся внешние кольца 7 и 16 связаныс корпусом 1 посредством упругих элементов 11 и 12. Регулирующее устройство выполнено гидравлическим с поршнем 19, жестко соединенным с ведущимвалом 4, установленном в гидроцилиндре, образованном внутренними поверхнос-,тями смежных внутренних колец 9 и 17,полости которого связаны с напорной маЖИфййьЮ "содтйетствтощимикайЫаЫи"подвща масла от насоса. Осевая фиксация внутренних колец 9 и 18 на ведущемвалу 4...

Номер патента: 729402

Опубликовано: 25.04.1980

Авторы: Морозов, Семенов

МПК: F16H 3/42

Метки: вариатор

...6, где размещены шарики 7. На конических поверхностях 8 дисков 3 и 4 выполнены радиальные выступы 9 и впадины 10. Количество и высота Ь выступов и впадин зависит от диаметра шариков 7. Форма профилей выступов и впадин может быть различной, например, полукруглой (см, фиг.3 - -5) или треугольной (см. фиг. 6). Один из дисков 3 или 4 должен быть установлен с возможностью осевого перемещения и подпружинен в осевом направлении. Оси 11 отверстий 6 цилиндрического диска 5 расположены параллельно оси 1. Шарики 7 установлены в отверстиях 6 так, что они могут перемещаться вдоль осей 11, не выпадая из отверстий.Работа вариатора осуществляется следующим образом.Передача движения от диска 5 дискам 3 и 4 (или наоборот) происходит за счет...

Номер патента: 732603

Опубликовано: 05.05.1980

Авторы: Кычин, Минченко

МПК: F16H 29/22

Метки: вариатор, импульсный

...Редактор Ж. Рожкова Техред К. Шуфрич Корректор М. Пожо Заказ 1710/28 Тираж 1095 Подписное ЦН И И П И Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г, Ужгород, ул. Проектная, 4Вариатор работает следующим образом.При питании катушек 3 и 4 возбуждения от сети переменного тока внутри нихвозникает магнитное поле, напряженностькоторого периодически изменяется, Ввидутого, что пружина 8 выполнена из разнородных магнитострикционных материалов,то при увеличении напряженности магнитного поля один из магнитострикционных материалов пружины, например никель, уменьшит свои линейные размеры, а другойпермендюр - увеличит их, но так как они 10соединены жестко между собой,...

Номер патента: 736060

Опубликовано: 25.05.1980

Авторы: Басс, Гердов, Грицевский, Денисов

МПК: G05D 23/30

Метки: вариатор, температуры

...и сосуде 1 Дьюара сжижец 43ного газа сопротивление терморезистора10 будет во много раз меньше, чем сопротивление в случае наличия сжиженногогаза. При этом величина тока, протекающего от источника 8 питания через терморезистор 10 и обмотку реле 15, достаточна для срабатывания реле 15. Реле1 5 са моблокируется конт акта ми 17 иотключает контактами 16 питание испарителя 6, предохраняя его от перегорания,25 Аналогично производится зашита нагревателя 4 от перегорания при пуске зариатора температуры с незалитым в сосуд 1 Дьюара сжиженным газом в режиме низких температур",Таким образом, в вариаторе темпера.туры при случайном включении его в работу в то время, когда в сосуде Дьюара 1 отсутствует сжиженный газ, испаритель 6 це будет включен...

Номер патента: 741010

Опубликовано: 15.06.1980

Авторы: Гайпель, Решетов

МПК: F16H 15/52

Метки: вариатор, трехпоточный, фрикционный

...5 - центральному валу 3,Вариатор может работать и в обратномпорядке, когда ведущим будет центральный вал 3, а ведомым - вал 2.Для изменения передаточного отношения вращением маховичка перемещаютгайку винтовой пары. Гайка через тягу16 поворачивает кольцо 17, а вместе сним и кольца 19 и 20, Кольцо 20 черезшатуны 21 поворачивает кронштейны 9с периферийными валами 10, увеличиваяили уменьшая межцентровое расстоя-ние между фрикционными пакетами центрального и периферийного валов. Упругиеэлементы 23 и 24 и рычаг 25 обеспечивают концентрическое расположение колец 19 и 20 относительно кольца 17,не давая им опускаться под действиемсил тяжести, Причем рычаг 25 уравновешивает силы тяжести периферийных пакетов, шатунов и наружного кольца,...
