Патенты с меткой «вариатор»

Номер патента: 1227215

Опубликовано: 30.04.1986

Авторы: Назаров, Назарова, Новак

МПК: A63B 23/06, A63B 69/00

Метки: вариатор, преимущественно, скорости, спортивных, тренажер

...лссгью колебател ричло установленно Оси впав:ения всдущ оси, закреполесо лачок ксцент Йзобретение отцаситсн :; по 1 т - му Оборудованию, в частно тц к при способлениймрегулируощ 11скорс 1 с.1" .ВРЯЦЕН ВЕДОМОГО ВЯЛЯ В .1 ОВТИЦ,1 (1 тр енажер ах,Цель изобретенин - (Овьшзцие уд; 5ства В эксплуатации,НЯ фиГ : изоб(зЯ)кец Ва 1 Яадв с,:рости поперечный разрез; ца йГ,(нто же,. родольныи разрез,.;, ця (1 Г,.ТРЕН ЯЖЕР ДПН ЯЛЬИНИСТОВ .; В КЛЮЧЕ,(1 Щ 1 Цйвариатор скорости, Вид спередифиГ,4 - то же, ,Вид сбоку,Зариатор скОростц состот 1.пуса 1, В котором Смонтирован Веду-.Щий ВЯЛ 2 ( ОЕДИЦЕЦЦ 1 Вй, ЦР В(1- 1,1:,гЗХЕКТРОДВг ТЕЛЕМ Г 1 ЕДУЩ;й ВачтаНОВЛЕЦ С ПОМОЩЬЮ По л.:-.Т НИЗ:1 . :=-.СМС В ЯЛУ .Э; 1 а В ЕД ЩЕМ В а "1 У 1;,";,Р; 1; РК Л Я Ч О К В г...

Номер патента: 1227867

Опубликовано: 30.04.1986

Авторы: Ватан, Хихол

МПК: F16H 15/10

Метки: вариатор, лобовой, фрикционный

...6 и 7.Все элементы вариатора расположены на подшипниках (не обозначены) в корпусе 8.Вариатор работает следующим образом.При вращении ведущего ролика 1 эа счет сил трения приводится во вращение гибкий диск 2 и увлекает за собой ведомый ролик 3. Необходимое усилие нажатия обеспечивается пружинами 6 и 7 через поджимные ролики 4 и 5, Регулировка скорости вращения ведомого ролика 3 происходит при перемещении оси промежуточного диска 2 вверх-вниз (по черт).При показанном на чертеже расположении оси диска 2 частота вращения ведомого ролика 3 минимальна.В случае перемещения оси диска 2 вверх (по черт.) частота вращения. ведомого ролика 3 плавно увеличивается до максимальной величины. При условии передачи вариатором постоянной мощности...

Номер патента: 1231305

Опубликовано: 15.05.1986

Авторы: Болгов, Григорашенко

МПК: F16H 15/28

Метки: вариатор, фрикционный

...- повышение надежности путем симметричного распределения нагрузки между коническими фрикционными элементами.На фиг, 1 изображен вариатор, общий вид; на фиг. 2 - обкатный ролик, общий вид; на фиг. 3 - то же, разрез. 10Фрикционный вариатор содержит корпус 1 с направляющими 2, на которых установлена каретка 3, кинематически связанная с механизмом изменения скорости (не показан). Два конических фрикционных элемента15 4 и 5, установленные навстречу друг другу вершинами конусов, укреплены на валах 6 и 7, размещенных в опорах. С фрикционными коническими элементами взаимодействуют два кольцевых обкатных ролика 8 и 9, имеющие на наружной поверхности зубчатые венцы 10 и 11, находящиеся в зацеплении с зубчатыми колесами 12 и 13,...

Номер патента: 1232884

Опубликовано: 23.05.1986

Автор: Покровский

МПК: F16H 15/30

Метки: вариатор, шаровой

...поверхнос12328 20 Составитель Г,Савочкинедактор Н.Яцола Техред И.Попович Корректор А.Тяско 880 Подпиого ко;литета СССРний и открытий Заказ 2753/37 ВНИИПИ Гос по дела 113035, МоТираж дарствен иэобрет ква, ЖРаушская наб., д. Производственно-полиграфическое предприятие,г.ужгород,ул.Проектная,4 Изобретение относится к машиностроению и используется для изменения угловой скорости между сооснорасположенными валами,Цель изобретения - уменьшение габаритов и веса вариатора за счет выполнения промежуточного звена в виде полусферы.На фиг,1 изображен шаровой вариатор, разрез; на фиг.2 - разрез А-А 1 Она фиг,1.Вариатор состоит из корпуса 1, ведушего 2 и ведомого 3 валов, установленных в корпусе 1 на подшипниках 4,Чашки 5 соединены посредством...

Номер патента: 1236234

Опубликовано: 07.06.1986

Автор: Иванов

МПК: F16H 15/42, F16H 9/04

Метки: вариатор, фрикционный

...валом 2 соответственно посредством шестерен 20 и 21, звездочки 22, цепи 23, звездочки 24 и шестерен 25 и 26, звездочки 27, цепи 28, звездочки 29. Шестерни 20 и 25 и звездочки 14 и 17 жестко закреплены на валу 2, шестерня 21 и звездочка 22 - на валу 30, а шестерня 26 и звездочка 27 - на валу 31, Звездочки 16, 24, 29 и 19 жестко закреплены на осях соответствующих фрикционных дисков 10, 11, 13 и 12, Ведомые элементы 32 и 33 взаимодействуют соответственно с фрикционными дисками 10, 11 и 12, 13, располагаясь между торцами последних. Вариатор снабжен двумя управляющими коническими зубчатыми колесами 34 и 35, связанными между собой механизмом управления, выполненным в виде рукоятки 36, установленной в пазу оси 37 зубчатого колеса 34 и...

Номер патента: 1237827

Опубликовано: 15.06.1986

Авторы: Нечитайло, Титаренко

МПК: F16H 15/44

Метки: вариатор, фрикционный

...контакта Фрикционной пары.На Фиг. 1 изображена кинематическая схема Фрикционного вариатора; на фиг. 2 - то же, с двумя различными положениями ведущего элемента.Фрикционный вариатор содержит размещенный в корпусе 1 ведущий элемент 2, вал которого соединен с двигателем 3, ведомый диск 4, установленный в подшипниках на корпусе в котором выполнена также криволи - нейная направляющая 5. С последней взаимодействует шарнир 6 двигателя 3.В предлагаеМом вариаторе образующая Ч ведущего элемента 2 описана кривой, заданной уравнениему=.кх 2,где х - расстояние от оси ведущегоэлемента до его образующей; постоянная величина, К: О.Оси ведущего элемента 2 и ведомого диска 4 пересечены на поверхности последнего. 237827 2Устройство регулирования...

Номер патента: 1237838

Опубликовано: 15.06.1986

Автор: Медведев

МПК: F16H 29/02, F16H 3/70

Метки: вариатор, импульсный, скорости

...рычагов 10.Вариатор может иметь зубчатые колеса 16 и 17, соединяемые с известным приводным регулирующим механизмом (не показан).Первая опорная поверхность 8 ползуна 7 расположена дальше, а вторая опорная поверхность 9 ближе к линии центров шарниров 11 и 12. Опорные поверхности 14 и 15 дополнительных ползунов 13 расположены так, что поверхность 14 находится ближе, а поверхность 15 - дальше от той же линии центров.Импульсный вариатор скорости работает следующим образом.При вращении кривошипа 5 сателлит 6, совершая плоско-параллельное круговое движение , взаимодействует с рычагами 10, которые оказывают давление на ползуны 7 и 13. Один из полэунов 7, связанный с рычагом 10, сообщающим этому ползуну наибольшую скорость в...

Номер патента: 1237839

Опубликовано: 15.06.1986

Автор: Медведев

МПК: F16H 29/04

Метки: вариатор, импульсный, скорости

...шарниров 10 с соответствующими рычагами 7, каждый из ползунов 9 имеет две взаимодействующие со стенками кольцевого паза 2 опорные поверхности 11 и 12, Поверхность 11 пересечена линией центров шарниров 8 и 10, а поверхность 12 расположена по одну сторону от этой же линии центров.Кривошип 4 может быть связан посредством зубчатых колес 13, 14 и 15 с известным механизмом, обеспечивающим изменение радиуса кривошипа (не показан).1Импульсный вариатор скорости работает следующим образом.При вращении кривошила 4 сателлит 6 совершает плоскопараллельное круговое движение и через рычаги 7 взаимодействует с ползунами 9. Ползуны, которые опираются опорной поверхностью 1 1, не препятствуют движению, т.к. диаметр кольцевого паза выбранТ й (О+...

Номер патента: 1237840

Опубликовано: 15.06.1986

Автор: Медведев

МПК: F16H 29/06

Метки: вариатор, импульсный, скорости

...и может быть использовано в приводах различных устройств для передачи вращательного движения с плавно регулируемой скоростью враще ния ведомого звена.Цель изобретения - повышение нагрузочной способности и надежности,На фиг.1 изображен предлагаемый вариатор, продольный разрез; на фиг.2- то же, поперечный разрез; на фиг.3 и 4 кольцо, устанавливаемое на ведущей втулке; на фиг.5 и 6 - ведущая втулка; на Фиг.7 . в , кольцо, установленное на ведущей втулке с возможнос. тью радиального смещения, поперечный разрез; на фиг.8 - схема изменения радиуса кривошипа; на Фиг.9 - схема стопорения ползуна.Вариатор содержит корпус 1 с кольцевым пазом 2 и кольцевым выступом 3. В подшипниках 4 корпуса 1 установлена втулка 5 с эксцентричным отверстием,...

Номер патента: 1240981

Опубликовано: 30.06.1986

Автор: Гаврилов

МПК: F16H 15/01

Метки: вариатор, конический, фрикционный

...за счет исключения изкорпуса емкости для размещения в ней ферромагнитной жидкости,10На фиг. 1 представлена конструктивная схема вариатора; на фиг. 2 - направление управляющего магнитного поля черезколлоидный слой. 5Фрикционный конический вариатор содержит корпус 1 и размещенные в нем ведущий 2 и ведомый 3 конусы. Поверхность одного из них, например ведомого 3, покрыта слоем 4 упругого пористого материала, пропитанного ферромагнитной жидкостью. 20 В качестве пористого материала может быть использована, в частности, губчатая резина.С целью исключения переноса наполнителя из пористого материала на поверхность конуса 2 поверх пористого слоя 4 расположен чехол 5, выполненный из плотной резины или специальной технической ткани.Таким же...

Номер патента: 1240984

Опубликовано: 30.06.1986

Авторы: Гречишкин, Димитров, Колесников

МПК: F16H 29/02

Метки: вариатор, импульсный

...мест крепления.На чертеже изображен преобразующий механизм импульсного вариатора.Импульсный вариатор содержит корпус 1 размещенные в нем ведущий 2, промежуточный 3 и ведомый (не показан) валы.На промежуточном 3 валу с возможностью радиального перемещения относительно ведущего 2 вала установлен преобразующий механизм, который выполнен в виде барабана 4 с двумя храповыми колесами 5 (на чертеже показано одно храповое колесо), связанных с корпусом 1 и ведомым ва.- лом собачек 6, взаимодействующих с храповыми колесами и связанных между собой замкнутым упругим элементом 7, имеющим натяжное устройство 8. На корпусе 1 и ведомом валу шарнирно закреплены коромысла 9, шарнирно связывающие собачки 6 с корпусом 1 и ведомым валом соответственно.В...

Номер патента: 1244414

Опубликовано: 15.07.1986

Авторы: Бесчастнов, Бурсов, Григорьев, Кучеров, Можегов, Панюхин

МПК: F16H 11/06, F16H 9/18

Метки: автоматический, вариатор, клиноременный

...на них шкивы с подвижными 3 и неподвижными 4 дисками, охватывающий шкивы клиновой ремень 5. Ведущий шкив имеет центробежный регулятор, включающий неподвижный кулачок 6, жестко связанный со ступицей неподвижного диска 4, и подвижный кулачок, жестко связанный с подвижным диском 3. Между кулачками установлены соосно оси ведущего шкива кольцевая плоская пружина 7 и распорные элементы 8, выполненные в виде эллипсоидов вращения. Подвижный диск 3 ведущего шкива зафиксирован от проворота относительно неподвижного диска 4 при помощи, например, шлицевого соединения.При вращении ведущего вала 1 момент с него передается на ведомый вал 2 посредством сил трения, возникающих между клиновым ремнем 5 и дисками 3 и 4, При увеличении числа оборотов...

Номер патента: 1245785

Опубликовано: 23.07.1986

Автор: Светозаров

МПК: F16H 15/38

Метки: автоматический, вариатор, торовый

...3, причем величина деформации пластины 3 зависит 45 от величины нагрузки и формы пластины 3.При этом ось вращения ролика 5 выводится из плоскости, общей с осью вращения торовых шкивов, и ролик 5 перекатывается по образующей торового шкива 1, поворачиваясь вместе с траверсой 2 с угло вой скоростью ар в направлении, указанном стрелкой, а мощность для поворота траверсы 2 отбирается от ведущего шкива вариатора.Направление резьбы на консольных концах поворотной траверсы 2 и в гайках 9 выбрано таким, чтобы при повороте траверса 2 перемещалась в направлении, компенсирующем вывод оси вращения ролика 5 из плоскости, общей с осью вращения торовых шкивов. При перемещении траверсы 2 на величину 6 в направлении, указанном стрелкой на фиг. 3, ось...

Номер патента: 1252576

Опубликовано: 23.08.1986

Автор: Рычков

МПК: F16H 15/48, F16H 29/04

Метки: вариатор, импульсный

...фиг. 1,Импульсный вариатор содержит кор Опус 1 в котором установлены соосныевходной 2 и выходной 3 валы, а также эксцентричный им промежуточныйвал 4 с регулируемым эксцентриситетом. Два фрикционных колеса 5 6и 157с внутренними клиновыми к-нав ами 8а камиустановленные соответственнона промежуточном 4 и выходном 3 валах.Механизм преобразования чисел оборотов выполнен в виде шарнирирно установленных на входном 2 и промежуточном 4 валах толкателей 9 и 10, внешними концами, имеющими форму клинас углом 15, взаимодействующих с клиновыми канавками 7 и 8 25Механизм изменения эксцентриситетапромежуточного вала 4, установленногов подвижной обойме 11 на подшипниках12, содержит винт 13 и пружину 14,Импульсный вариатор работает следующим образом....

Номер патента: 1252581

Опубликовано: 23.08.1986

Авторы: Аюпов, Голощапов, Ефимов, Закиров, Ларионов, Сулейманов

МПК: F16H 29/12

Метки: вариатор, ефимова

...с изменениемэксцентриситета изменяется скоростьвращения ведомого вала 3. Предлагаемый вариатор обратим, т,е. ведущийвал может быть ведомым и наоборот.Пружины 8 необходимы для сообщения свободного хода тем заклинивающим элементам, которые в данный момент не передают вращения с одноговала на другой. Упоры 9 предназначены для предотвращения эаедания заклинивающего элемента при разрушении пружины.Вариатор целесообразно использовать в диагонально-резательных машинах, поскольку эа счет снабженияэаклинивающих элементов упорами он,имеет более высокую износостойкостьи более надежен в работе,112525Изобретение относится к машиностроению, может быть использовано,например, в шинной промышленностии является усовершенствованием известного вариатора...

Номер патента: 1260607

Опубликовано: 30.09.1986

Автор: Козлов

МПК: F16H 17/06

Метки: вариатор

...3 ползунов 8 и 9 и двух размещенных в них параллельно друг другу валиков 10 и 11, взаимодействующих со сферическим роликом 7 и ведомым валом 4.Промежуточная передача выполнена с упорами 12 и 13, размещенными в корпусе 1 с возможностью регулировки их положения в плоскости, параллельной плоскости диска 3,Регулировка положения упоров 12 и 13 осуществляется, например, с помощью винтов 14 и 15.Вариатор работает следующим образом.Вращение с ведущего вала 2 передается через фрикционный диск 3, контактирующий с ним сферический ролик 7, валик 10 (или 11) ведомому валу 4. При вращении ролик 7 находится между поверхностями диска 3 и одного из валиков 1 О или 11 и должен заклиниваться. Но полного заклинивания не происходит, так как валики 10 и...

Номер патента: 1260620

Опубликовано: 30.09.1986

Авторы: Столяр, Чернило

МПК: F16H 29/00

Метки: вариатор, скорости

...замыкание кулачков 24, 25 роликами 30, 31 и кулачков 26, 27 роликами 32, ЗЗ обеспечивается в каждой паре постоянством равенства суммы противоположных радиусов-векторов центровых профилей кулачков расстоянию между центрами роликов. Толкатели 28 и 29 связаны с пальцами 20 и 22 кулис 16 и 17, размещенными в параллельных пазах 34 и 35 корпуса 1.Кулисы 16 и 17 посредством продольных пазов 18 и 19 связаны с пальцами 14 и 15 зубчатых реек. Пальцы 21 и 23 кулис 16 и 17 шарнирно связаны с направляющими 5 иб,Вариатор работает следующим образом.При вращении ведущего вала 2 кулачки 24, 25 и 26, 27 сообщают толкателям 28 и 29 возвратно-поступательное движение вдоль пазов 34 и 35, которое передается кулисам 16 и 17. Кулисы 16 и 17,...

Номер патента: 1270457

Опубликовано: 15.11.1986

Автор: Медведев

МПК: F16H 3/44

Метки: вариатор, импульсный, скорости

...и посредством гцтифта 20 с зубчатым колесом 17. Зубчатые колеса 17 и 18 связываются с управляющим меанизмом (не показан). Штифт 20 входит в соответствующую кольцевую прорезь зубчатого колеса 17, ограничивает угол относительного поворота колес 17 и 18 в пределах 0-30. Эксцентриситет е 1 втулки 13 равен цо модулю эксцентриситету е криво шипа 4. Взаимцое расположение эксцентриситетов втулки 13, кривошипа 4 и эксцентриситета е, на котором расположен диск 4, такого что вектор эксцентриситета е расположен приблизительно под углом 90 к вектору эксцентриситета с = е, + е,фиг. 3), на котором расположен сателлит 5.Импульсный вариатор скорости работает следующим образом. При синхронном вращении зубчатых колес 17 и 18 и эксцентриситета с + 0 са....

Номер патента: 1272034

Опубликовано: 23.11.1986

Автор: Сивков

МПК: F16H 15/18

Метки: вариатор, фрикционный

...одна из которых(часть 3)имеет возможность ограниченного возвратно-поступательного перемещения вдоль оси или радиуса относительно другой части 4 под действием пружины 5, закрепленной на торце подвижной части. Коэффициент трения частей конического или дискового элемента между собой меньше коэффициента трения фрикционных элементов, так как цилиндрический элемент выполнен из эластичного материала, например резины.Фрикционный вариатор работает следующим образом.Для изменения передаточного отношения к цилиндрическому фрикционному элементу 1 при помощи вала 2 прикладывается сила вдоль конической образующей поверхности, которая меньше силы трения фрикционных элементов между собой.По мере поворота конического или дискового элемента в контакт с...

Номер патента: 1272035

Опубликовано: 23.11.1986

Авторы: Кузевич, Мухин, Мухина

МПК: F16H 15/30

Метки: вариатор, мухина

...кхлачки 15 вкладыша 8.3)Нз концах ры гзгз 2 вы:олпеы г)твс рси 51, В которых уста нов,ецз Вт)с;кс 11), сг)цтированная нз вз,гике 17, размегце Иом В п ризоцтальном окце вкладыши 8, 1, коль;е 9 по бокам выполнены проушины8, кзжлзя из которых установлена на втулке 16 На коль;с 3 с 9 выполнен резьоовой участок 19), на кгпв ром закреплена крышка 20. В серслине ко,гьца 9 Выполнено окно 21, В котором рсгсп.ложен рычаг 2,а олцох к)Ице которого образован кольцевой Выступ со цлицевой поверхцостьк) 22 нз горце, с которс)й Взаимодействует втулка 23 со цкицевг) 51. ИОВрхностыо 24 на торце. На другом конце Вулки 23 закреплены царциры 25, В.сгиолействуюгцие с дугообразными элемтам: 26 тяг 27, соединенных царцирно с,гвуг;ле:им 4 Б рЫЧсГОМ 28,...

Номер патента: 1281794

Опубликовано: 07.01.1987

Авторы: Жуков, Малютин

МПК: F16H 29/04, F16H 3/70

Метки: вариатор, импульсный

...1 на подшипниках 11 и жестко связанными с внутрен 20ними обоймами 12 муфт свободного хода (МСХ), наружные обоймы 13 которых жестко соединены с шестернями 5.Механизм изменения передаточногоотношения включает гайку 14, установленную в корпусе 1 соосно с ведущим валу 2, на котором закрепленстакан 15, и шарнирно установленныйна нем кривошип 16 с двумя роликами17 и 18, первый из которых взаимоЗОдействует с опорным диском 6, а второй - с гайкой 14, На противоположном конце кривошипа 16 установленпротивовес 19,Импульсный вариатор работает следующим образом.Вращательное движение ведущего вала 2 через стакан 15 передается кривошипу 16, ролик 18 которого пос тоянно контактирует с гайкой 14, а 6, вынуждая посредством винтовых передач и МСХ, число...

Номер патента: 1283463

Опубликовано: 15.01.1987

Автор: Банковский

МПК: F16H 15/01

Метки: вариатор

...и 16,взаимодей-. ствующих со спицами б,которые изменяют диаметр эластичныхоболочек 8 и 9.2 ил.ческие элементы 15 и 16, установлен-ные каждый в одном из цилиндров вершинами конусов навстречу друг другуи взаимодействующих конусной поверх" 5 ностью со спицами 6. Конические элементы 15 и 16 снабжены штоками 17 и18, которые выходят в отверстия кры"шек 13 и 14. Штоки соединены вилкой19 с общим приводом 20 поступательно"го движения.С конусными поверхностями конических элементов взаимодействуют спицы 6. С ведущим валом 1 соединен приводной двигатель 21Вариатор работает следующим образом,При включении двигателя 21 последний вращает ведущий вал 1 с полым20 цилиндром 4, в котором размещены спицы 6 сегментов 7 передающих вращающий момент на...

Номер патента: 1285236

Опубликовано: 23.01.1987

Авторы: Лапин, Шапошников, Янчевский

МПК: F16H 29/00

Метки: вариатор, импульсный

...размещенного в корпусе 1, и поршня 15со штоком 16 и включает также ша"тун 17. Поршневая полость 18 преобразующего механизма посредством кана 35ла 19 связана с цилиндрической расточкой 12 пластинчатой гидравлической муфты, а штоковая полость 20посредством каналов 2 и 22 связанас цилиндрической расточкой 13. В кор пусевыполнены каналы 23 и 24 иклапан 25, которые также как и канал 21 с клапаном 26 предназначендля перепуска рабочей жидкости, а подпитка полостей муфты рабочей жидкостью осуществляется через канал 27от источника рабочей жидкости (не показан).Области высокого и низкого давле ния расточек 12 и 13 разделены между собой по крайней мере одной лопаткой. Шатун 17 преобразующего механизма посредством пальца 28 связан со...

Номер патента: 1290025

Опубликовано: 15.02.1987

Автор: Медведев

МПК: F16H 29/06, F16H 3/70

Метки: вариатор, импульсный, скорости

...сателлитом 5 и соответствующим ползуном 6, управляющий элемент 8 и механизм стопорения ползунов, включающий ведущее звено, выполненное в виде зубчатого колеса 9, установленного с возможностью вращения на ведущем валу 4 и кинематически связанного с управляю щим элементом 8, выполненным в виде зубчатого колеса, установленного с возможностью вращения на ведущем валу 4, Вариатор содержит также установленное на зубчатом колесе 9 с возможностью радиального перемещения и поджатое к нему упругими элементами 10 кольцо 11, установленный на последнем с возможностью вращения нажимной диск 12 и связанные с ним рычаги 13, имеющие каждый опорные кольца 14 и 15, взаимодействующие с кольцевым выступом 3, и планку 16, связанную с соответствующим ползуном...

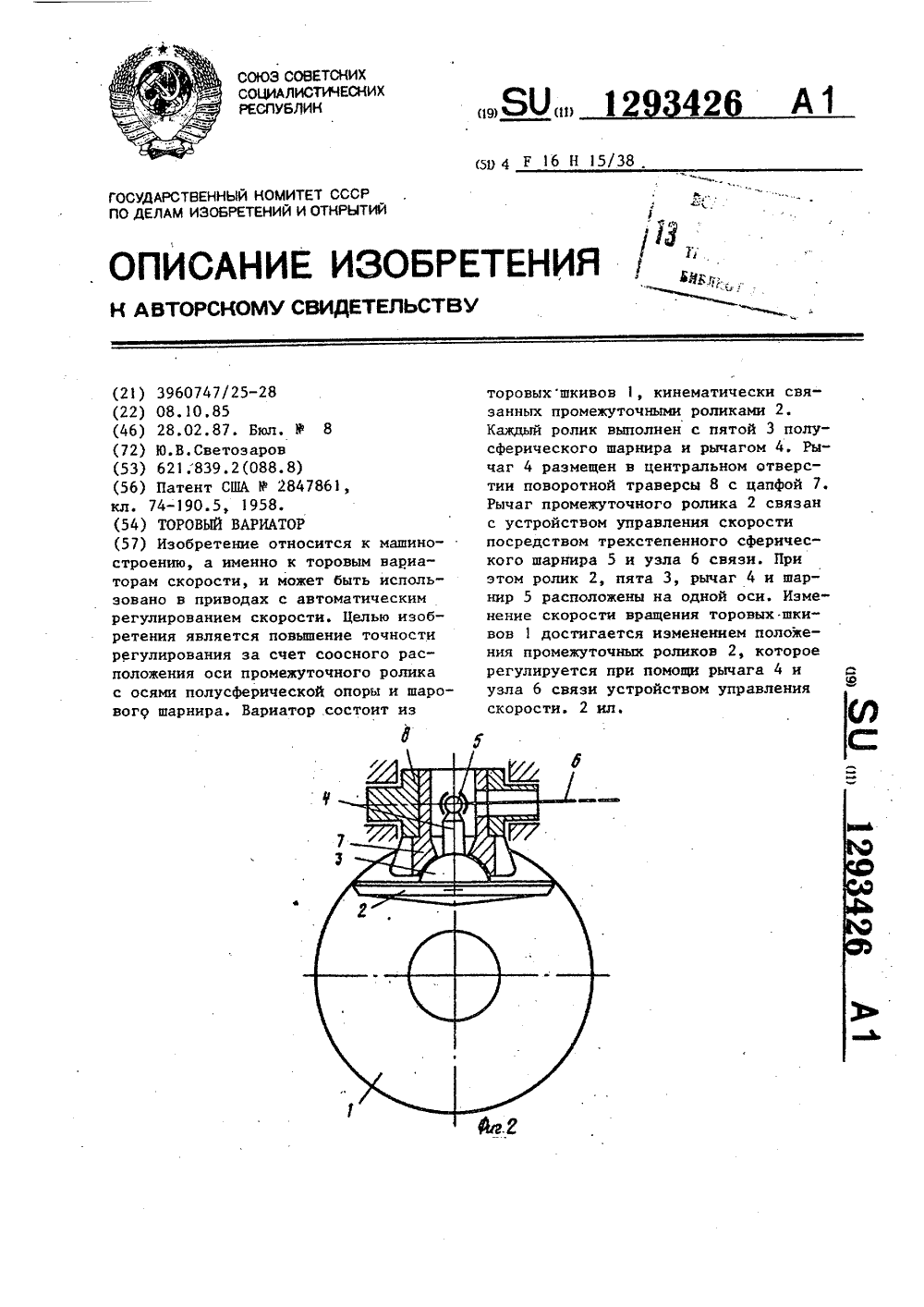

Номер патента: 1293426

Опубликовано: 28.02.1987

Автор: Светозаров

МПК: F16H 15/38

Метки: вариатор, торовый

...а зазоры в шарнире, связывающем рычаг 4 с узлом б связи, выбраны при сборке шарнирного узла с предварительным натягом.Узел 6 связи является частью маломощного управляющего сервопривода и40 жестко связан с датчиками обратных связей (не показаны) вырабатывающими сигналы, пропорциональные перемещению узла 6 связи и его производным по времени. 45Вариатор работает следующим образом,При пассивном состоянии приводаавтоматического регулирования, в состав которого входит вариатор, торо рвые шкивы 1 и ролики 2 неподвижны,При этом полусферический шарнир ишарнир рычага 4 выполняют Функциюарретира, удерживая узел 6 связи иролики 2 в предварительно выставленном положении за счет сил трения вшарнирах.В период активной работы приводаавтоматического...

Номер патента: 1295099

Опубликовано: 07.03.1987

Автор: Братчев

МПК: F16H 9/24

Метки: вариатор, гибкой, связью

...отношения, выполненным в виде взаимодействующих с червячными колесами червяков 17 закрепленных на валу 18, имеющем резьбу, на которой установлена гайка 19. На валу установлен маховик 20, на корпусе 1 - шкала 2 1, а на гайке 19 - стрелка-указатель. С гибкой связью взаимодействует натяжное устройство 22. Каждый барабан 9 или 10 имеет выполненную на его поверхности винтовую канавку 23, фиксаторы 13 размещены по винтовой линии между витками канавки 23. Шкивы 4 и 5 выполнены коническими, барабаны 9 и 10 установлены в пазах 6 и 7 параллельно образующим конусов, на которых размещены также опорные ролики 24.Вариатор работает "ледующим образом.Крутящий момент подается на вал 2, шкив 4 получает вращение, промежуточные шестерни 16,...

Номер патента: 1298451

Опубликовано: 23.03.1987

Авторы: Пащенко, Хливняк

МПК: F16H 3/44

Метки: вариатор

...ул. Проектная, 4 Изобретение относится к машиностроению и может быть использовано в качестве вариатора.Цель изобретения - упрощение конструкции вариатора.На чертеже схематично изображен вариатор.Вариатор содержит корпус 1, входной 2 и рыходной 3 валы, неподвижное центральное зубчатое колесо 4, эксцентрик, выполненный в виде дугообразной направляющей 5, установленный на последней с возможностью вращения под углом к входному валу и перемещения вдоль оси направляющей сателлит 6, соединенный кинематической связью 7 с выходным валом 3. Кинематическая связь 7 может быть выполнена в виде двухшарнирной муфты 7 или гибкой связи. Центральное зубчатое колесо 4 и сателлит имеют одина- ковое число зубьев, а радиус дуги направляющей 5 равен...

Номер патента: 1298453

Опубликовано: 23.03.1987

Авторы: Потапов, Скворцов

МПК: F16H 9/08

Метки: вариатор

...пазы 10 и 11, а вариатор снабжентягами 12 и 13, шарнирно связывающими оси 14 и 15 направляющих роликов7 и 8 с винтовой парой 6. В криволииейных пазах 10 и 11 размещены соответственно полэуны 16 и 17, первыйиз которых жестко связан с осью 14направляющего ролика 7, а второй -с осью 15 направляющего ролика 8,Криволинейный паз обеспечивает поворот каждого направляющего роликана угол, текущее значение которогоопределяется зависимостью0 - с-.агсС 8121где р - угол поворота направляющегоролика;Р - текущее значение величиныдиаметра, на котором находится ремень на одном изконических барабанов приданном угле поворота направляющего ролика;Й - текущее значение величиныдиаметра, на котором находится ремень на другом коническом барабане;расстояние...

Номер патента: 1298463

Опубликовано: 23.03.1987

Автор: Чухарский

МПК: F16H 29/02

Метки: вариатор, скорости

...23 собачек 26 и 27.В радиальных пазах 17 фланца 16 установлены кулачки 28, каждый из которых выполнен в виде двух пар взаимодействующих друг с другом и с венцами 24 собачек 29 и 30.В корпусе 1 с возможностью перемещения параллельно осям валов установлен механизм регулирования, который представляет собой кронштейн 31 с косым пазом 32 и взаимодействующий с ним блок 33 вилок, кинематически связанный с промежуточным валом 3 посредством выступа 34, входящего в паз 32.формула изобретения 3Блок 33 вилок размещен в направляющих 35 таким образом, что, например, передняя из них установлена с возможностью перемещения относительно к задней (не показано).К фланцу 14 цилиндра 6 прикреплена шайба 37 с канавками 38 (например, в форме спирали...

Номер патента: 1310557

Опубликовано: 15.05.1987

Авторы: Канаев, Карев, Серов

МПК: F16H 15/40

Метки: вариатор, фрикционный

...может отсутствовать в случае выполнения управляемого кулачка 13 в виде поворотного эксцентрика, непосредственно контактирующего со штангой 14). Один торец толкателя 16 округлен и контактирует со штангой 14, другой его торец выполнен в виде призматического седла и контактирует с торцовым призматическим кулачком 13. Величина усилия, передаваемого торцовым призматическим кулачком 13 через промежуточные элементы 14 и 16 на каретку 7, регулируется гайкой 18. Обойма 11 несет на себе накимные ролики 19, смонтированные на жестко установленной на нем оси 20.Вариатор работает следующим образом.Перед началом работы производят настройку вариатора. Для этого рукоятку 12 ставят в положение, изображенное на фиг. 1, и переводят каретку 7 в требуемое...
