Патенты с меткой «вариатор»

Номер патента: 180047

Опубликовано: 01.01.1966

Автор: Шишков

МПК: F16H 15/34

Метки: вариатор, вращения, скорости, фрикционный

...по отношению к плоскости поперечного сечения тора, а третья обойма, содержащая ролики с регу лируемым углом наклона по отношению к упомянутой плоскости, закреплена в корпусе. Известны фрикционные вариаторы скорости вращения, содержащие ролики, взаимодействующие с диском, имеющим тороидную поверхность, в котором регулирование скорости происходит за счет изменения угла наклона роликов.Предложенный варнатор отличается тем, что его диск представляет собой тор, выполненный из эластичного материала и охватываемый с трех сторон роликами, которые набраны в три обоймы. Одна из них жестко связана с ведущим валом, другая с ведомым валом. Ролики в этих двух обоймах, или по крайней мере в одной из них, расположены с постоянным углом наклона по...

Номер патента: 180449

Опубликовано: 01.01.1966

Автор: Никитин

МПК: B23C 9/00, B23Q 5/12, F16H 37/08 ...

Метки: вариатор, замкнутый, планетарный

...колесом 11 и с солцечцым зубчатым колесом 19. Последнее вращается вместе с валом 20, от которого приводится шпиндель станка.Вращая рычаг 21 вокруг шарнирцой опоры 22, можно псремсщагь по вдлу Водила 17 ОсеВом няп 1)ЯВлГццн диск 15. На диск 12 Воз;Гейстует в осевом Гшцрдьленш пружина 23, ремень 14 персмсщдется при этом по коническим дисках, изменяя радиус огибания их. Таким образам, водило 17 получает переменное врд,цецне в неоальшом диапазоне (2 - 5), а вал 20 - в большом диапазоне (50 в 1) бесступецчдтого регулирования.Передача врдпецця (цсрсмснно о) никнеху лц 3 фсренцидлу ас ГГестляется от Втулки 24, жестко сяздшкй с караццым зубчатым коле 11, срез ка,ццсскцс лиски 25, 26, ВЯ 1 эндтарГый клинаый ремеГь 27, конические лиски ь 0 ГГЯ...

Номер патента: 194503

Опубликовано: 01.01.1967

Авторы: Богаковский, Бурда, Вайнштейн, Гольман, Мезенцев, Соколенке

МПК: F16H 15/04

Метки: вариатор, двухступенчатый, л1ногодисковый, скорости, фрикционный

...а ведомые диски второй ступени - коническими. Этот вариатор более компактный,На чертеже изображен описываемый вариатор, продольный разрез.В корпусе 1 вариатора установлены на подшипниках ведущий 2 и ведомый 3 валы, оси которых параллельны. На ведущем валу расположены конические ведущие диски 4 первой ступени, а на ведомом валу - ведомые конические диски б второй ступени. Между ними находится промежуточный полый вал б, на внутренней поверхности которого установлены отбуртованные ведомые диски 7 первой ступени, входящие во внутренний контакт с коническими дисками ведомого вала,Ведущие диски 8 второй ступени размещены на наружной поверхности промежуточногополого вала и выполнены отбуртованными,Вариатор работает следующим образом....

Номер патента: 196506

Опубликовано: 01.01.1967

Авторы: Цыпленков, Ярославский

МПК: F16H 9/14

Метки: вариатор, клиновым, конусными, ремнем, шкивами

...для изменениящения путем изменениястояния между ведущимщими механизмами,Известны вариаторы сс одним жестким шкивомным шкивом, состоящимсков. Однако при заменеходится полностью разбмать подшипники качени ИВАМИ И КЛИНОВЫМ РЕМ а другой - входит в винтовой паз направляющей 9. Для ограничения поворота электродвигателя служит ограничитель 10. Диски 11 и 12 вариатора соединены со ступицами 13 и 5 14 шлицевого вала 15, Диск 11 установленна шлицевом валу неподвижно, а диск 12 выполнен подвижным и подпружинен с помощью пружины 1 б и регулировочной гайки 17.При повороте оси б для изменения скоростивращения вариатора электродвигатель получает вращательное и осевое перемещение. При повороте электродвигателя в сторону от дисков вариатора...

Номер патента: 197373

Опубликовано: 01.01.1967

Авторы: Архангельский, Ковалев, Мальцев

МПК: F16H 37/08

Метки: вариатор, дифференциалом, клиноременный

...фиг, 1 и 2 изображен описываемый вариатор, вид сбоку и спереди; на фиг. 3 - тоже, продольный разрез,Основными элементами вариатора являют 5 ся две клиноременные передачи 1 и 2, ведущие шкивы д и 4 которых установлены наодном ведущем валу 5 передачи, а ведомыешкивы б и 7 - соосно и соединены между собой и с ведомым валом 8 передачи зубчатым10 цилиндрическим дифференциалом 9,Передача 1 выполнена с перекрестным ремнем 10, а передача 2 - с открытым ремнем11. Ведомый шкив б передачи 1 связан с коронным колесом 12 дифференциала, ведомый15 шкив 7 передачи 2 соединен с центральнымколесом И дифференциала, а ведомый вал 8связан с водилом 14 дифференциала.Вариатор работает следующим образом,От нерегулируемого шкива 4 через перекрест 20 ную...

Номер патента: 199612

Опубликовано: 01.01.1967

МПК: F16H 37/08

Метки: вариатор, дифференциально-фрикционный

...на ведомом валу с продольного перемещения отмоно вала. Со стаканами чаги, подпружиненные в,зущего диска Ведомый вал п 5 жет самоустанавл скости ведуш,его неточность изгото следовательно, ул ность. 0 Кроме того, компенси износ роликов, что расш лирования вариатора и вечность и надежность. На фнг. 1 изображен о 5 ренциально-фрикционный дольном разрезе; на фиг рсзе по А - .1. Вариатор представляет фрикционного лобового в О го дифференциала,В корпусе 1 установлен щнй диск 2. На ведомый скользящую шпонку 4 н дифференциала в виде вт 5 На цапфах закреплены с ренциала, центральные ко стко связаны с фрикцион взаимодействующими с в Концы ведомого вала 0 рические подшипники 10,каны 11, установленные в199612 ссг. Риа Я Составител овская Текред А,...

Номер патента: 200992

Опубликовано: 01.01.1967

Авторы: Розенгауз, Центральное

МПК: F16H 15/12, F16H 29/04, F16H 3/44 ...

Метки: вариатор, импульсивный

...кольца подшипников напрессованы на цилиндрические хвостовики кареток 19 и 20, которые могут перемещаться вертикально по направляющим при помощи винтов 21 и 22,Описываемый импульсивный вариатор работает следующим образом.При вращении ведущего вала 1 наружные обоймы сателлитов 5 механизмов свободного хода будут обкатываться вокруг колеса 3. При концентрическом расположении дисков 9 и 16 относительно соосных валов 1 и 4 заклинивания роликов механизма свободного хода не произойдет, и ведомый вал 4 будет неподвижен,При концентрическом расположении диска 9 и эксцентрическом расположении диска 16 кривошип 14 помимо вращательного движения вместе с водилом 2 будет совершать колебательное движение вокруг своей оси вращения. Кривошип 14...

Номер патента: 204859

Опубликовано: 01.01.1967

Авторы: Архангельский, Мальцев

МПК: F16H 29/00, F16H 3/64

Метки: вариатор, импульсивный

...двустороннюю фрикционную муфту. Г 1 олумуфта 23 неподвижна и соединена со станинои вариатора, а полумуфта 22 жестко соединена с зубчатым колесом 4 и получает от приводного электродвигателя вращение в сторону, противоположную враще. нию ведущего вала 5.На водиле 20 жестко установлены сухари 24, взаимодействующие с наклонными шлицами 25, выполненными на подвижной обойме 26, На водиле 27 жестко установлены сухари 28, взаимодействующие с прямыми шлицами 29, также выполненными на обойме 26. Шлицы 25 наклонены к оси вариатора, а шлицы 29 параллельны оси вариатора. 11 одвижпую обойму 26 можно перемещать в осевом направлении, перемещая связанный с ней радиально-упорныи подшипник 30,Вариатор в ускорительном (планетарном) режиме работает...

Номер патента: 205476

Опубликовано: 01.01.1967

Авторы: Архангельский, Ковалев, Мальцев

МПК: F16H 37/08

Метки: вариатор, скорости

...закреплены на ведущем валу 10 вариатора, ведомый шкив 11 регулируемой передачи закреплен на проме жуточном валу 12, установленном соосно ведомому валу 18 вариатора, на котором закреплено солнечное колесо 14 одной из ступеней дифференциала, а ведомый шкив 15 нерегулируемои передачи жестко связан с води лом 1 б дифференциала. Промежуточный двусторонний диск 7 жестко связан со штоком 17, осуществляющим его осевое перемещение и размещенным внутри полого вала, а каждая из полумуфт 5 и 5 жестко связана соответст венно с коренным колесом 18 одной ступени и3солнечным колесом 19 другой ступени дифференциала.Вариатор работает следующим образом. Ведущий шкив 9 передает вращение посредством клинового ремня ведомому шкиву 15, а шкив 8 - шкиву 11....

Номер патента: 205479

Опубликовано: 01.01.1967

Авторы: Архангельский, Ковалев, Мальцев

МПК: F16H 9/04

Метки: вариатор, клиноременный

...оборотов ведомого вала максимальное, то ремень находится на максимальном диаметре ведущего шкива 1 и минпмальном диаметре ведомого шкива б. В это время ремень другой передачи расположе 1 30 такке на максимальном диамет 1 е на Ведущех ШКПС 2 и На МИН 12 Л;:; ОМ:2 ВСДОМОМ ШКИ 7. 11 и Таком р,сположснпрсм:сй Вращение от зв:здсчкп 1 ь псрсзастсл па ооойму 11 п Всдущм звеном Вариатор Является переда 2 со шкивами 1 и 6. т110 так как дп 2 х 1 ст 1 р 2 сположсн;1 я рсмпя7 большеамстра располо 1(еп 151 1 смня нз шкпВе, 2 д 12 хсто расположсппя ремня на шкиве О меньше днам,тра располо- кениЯ Вам:1 Я па шкиве 1, то шкпз 2 Оудет Вращаться Оь стрсе Ведучцсго Вала 3 В 21 иатора и трл этох Обойма 1 хсха;Изх 12 СВОбодно 0 хОД 2 05 дст ООТОН 5 ть...

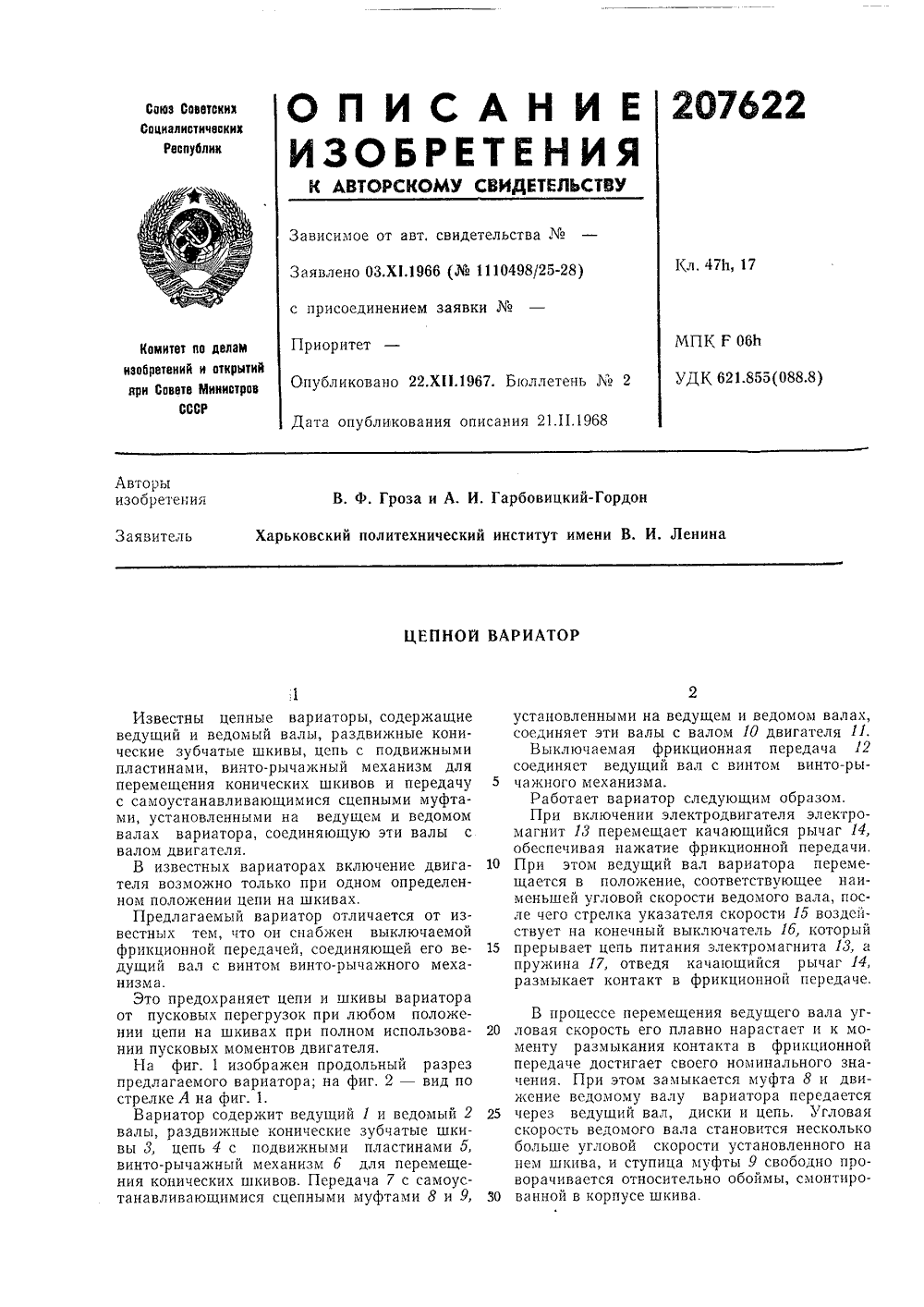

Номер патента: 207622

Опубликовано: 01.01.1968

Авторы: Гарбовицкий, Гроза

МПК: F16H 35/10, F16H 9/24

Метки: вариатор, цепной

...зубчатые шкивы 3, цепь 4 с подвижными пластинами 5, винто-рычажный механизм б для перемещения конических шкивов. Передача 7 с самоустанавливающимися сцепными муфтами 8 и 9,установленными на ведущем и ведомом валах, соединяет эти валы с валом 10 двигателя 11,Выключаемая фрикционная передача 12соединяет ведущий вал с винтом винто-ры чажного механизма.Работает вариатор следующим образом.При включении электродвигателя электромагнит 13 перемещает качающийся рычаг 14, обеспечивая нажатие фрикционной передачи.10 При этом ведущий вал вариатора перемещается в положение, соответствующее наименьшей угловой скорости ведомого вала, пос.ле чего стрелка указателя скорости 15 воздействует на конечный выключатель 1 б, который 15 прерывает цепь...

Номер патента: 208397

Опубликовано: 01.01.1968

Авторы: Иванов, Пинчук, Сасько

МПК: F16H 29/02, F16H 37/12

Метки: вариатор, механический, скорости

...с заданным линейным 15 периодом вращения.На чертеже изображен предлагаемый вариатор скорости (общий вид).Ведущий вал 1 суммирующего дифференциала через колеса 2 и 3 связан с входным 20 валом 4. Коромысло 5 пружиной б прижимается к линейному коноиду 7 и свободно сидит на гайке 8, которая расположена на винте 9. Вал 10 является направляющим. Зубчатый сектор коромысла связан с трибкой 11, 25 на оси которой закреплен механизм 12 - 19 преобразования колебательного движения во вращательное. Выходное колесо 19 механизма преобразования связано с колесом 20 суммирующего дифференциала. Выходное коле 2со 21 суммирующего дифференциала через колесо 22 связано с выходным валом 23 вариатора, на котором жестко закреплен коноид 7. Отсчетное...

Номер патента: 211607

Опубликовано: 01.01.1968

Авторы: Авербух, Карлинер, Невзоров

МПК: H01F 21/02, H01F 27/36

Метки: вариатор, индуктивный, частоты

...рассеяния подмагничивающей обмотки.В предлагаемом вариаторе с целью повы щения быстродействия и уменьшения индуктивности рассеяния подмагничивающей обмотки последняя выполнена в виде закрытого с двух концов металлического полого цилиндра с центральным стержнем, а высокочастот ные катушки и магнитопровод с первичной обмоткой подмагничивающего трансформатора размещены внутри цилиндра.На чертеже схематично представленструкция предлагаемого вариатора.Высокочастотные катушки 1 намотаны на замкнутые ферритовые сердечники 2 и включены встречно для исключения магнитной связи между ними и подмагничивающей обмот- н ки 3.Высокочастотные катушки на фсердечниках надеты на средний стмотки 3, причем, для уменьшенияности рассеяния зазор по...

Номер патента: 211986

Опубликовано: 01.01.1968

Автор: Скрипковский

МПК: F16H 29/04

Метки: вариатор, импульсный

...вариатор в продольном разрезе.Вариатор содержит корпус 1, кривошип 2, один конец которого жестко связан с входным валом 3, и выходной вал 4. Кривошип 2 выполнен регулируемым по длине. Дополнительный кривошип б жестко соединен с выходным валом и шарнирно - с входным валом. Кривошип включен в систему с рабочей средой двумя гидро- или пневмоцилиндрами б и 7, корпусы которых шарнирно связаны с корпусом 1 вариатора, а штоки цилиндров - с дру гим концом кривошипа 2.Два распределителя 8 и 9 рабочей средыкинематически связаны с входным валом 3 и регулируют протекание рабочей среды в полостях цилиндров б и 7. На шейке кривошипа 2 10 установлена шестерня 10, передающая вращение от кривошипа шестерне 11, закрепленной на валу 12 с выходным...

Номер патента: 217163

Опубликовано: 01.01.1968

Авторы: Бойцов, Кутенев

МПК: F16H 13/10, F16H 15/30

Метки: вариатор, скорости, фрикционный

...посредством кронштейнов б, закрепленных 30 под углом 120 и несущих коромысла 7 с размещенными на них осями 10, Эти оси расположены в плоскости, проходящей через центр сферической поверхности шкива и перпендикулярной оси вращейия вала 3.Сдвоенный вариатор выполнен так, что шкив 11 со сферической наружной поверхностью 12 расположен внутри шкива 13 и связан с ведомым валом 14 посредством водила 15, расположенного под углом к оси вариатора и сообщающего шкиву 11 прецессионное движение, Система роликов 1 б, взаимодействующих со шкивом 13, установлена на наружной поверхности внутреннего шкива 11,Работает вариатор (см. фиг. 1) следующим образом.При вращении вала 1 поверхность 9 шкива 2 силой трения захватывает ролики 4 и передает крутящий...

Номер патента: 219973

Опубликовано: 01.01.1968

Авторы: Патеат, Хасанов

МПК: F16H 29/02

Метки: вариатор, импульсный

...и выходной валы, механизм для преобразования вращательного движения входного вала в плоскопараллельное движение промежуточной детали и муфту свободного хода. Однако известный вариатор имеет малую нагрузочную способность из-за плохих условий контакта элементов муфты свободного хода.Предлагаемый вариатор отличается от известного тем, что он снабжен двумя имеющими общее звено шарнирными параллелограммами, соединенными соответственно с корпусом и промежуточной деталью, совершающей плоскопараллельное движение, а муфта свободного хода выполнена в виде установленных на промежуточной детали, совершающей плоскопараллельное движение, с возможностью поворота и осевого перемещения стержней, дугообразные торцы которых взаимодействуют с выходным...

Номер патента: 219975

Опубликовано: 01.01.1968

Автор: Люльев

МПК: F16H 15/42, F16H 37/02

Метки: вариатор, скорости, фрикционный

...оставляющие пару с перерегулиоовка отом роликов шены условия л в зоне конходного вала Предмет изобретен ыи в 1. Фрикционный вариатор жащий гибкий элемент, св щий и ведомь 1 й шкивы, и з 5 отличающийся тем, что, с ц условий взаимодействия фр зоне контакта прп полученит стей выходного вала и при зубчать 1 х колес имеет полос 0 подпружиненных вилках у1, шкие колесо ужиненролики си 7 ви- элемент с ним меняется ок при элемент Зубчато на подпр иводные вокруг о гибким оставляю рой из оси вил Известна бесступенчатая к передача с раздвижными шкивам циальным редуктором и винтов мом регулирования передачи.Предлагаемый фрикционный в рости отличается от известных из зубчатых колес имеет полос на подпружиненных вилках ук водные ролики, контактирующи...

Номер патента: 221442

Опубликовано: 01.01.1968

Авторы: Косов, Цейтлин

МПК: F16H 3/00

Метки: вариатор, волновой, скорости

...то генератор, выполненный в виде круглых подшипников, должен обеспечивать регулировку числа волн и величины деформации гибкого колеса. Для этого на ведущем валу 8 устанавливают с зазором круглые подшипники 9. Необходимый эксцентриситет каждого подшипника устанавливается штифтами 10 (например, по четыре штифта под углом 90 на каждый подшипник). Положение штифтов 10 определяется местной глубиной профильных канавок а, выполненных на валике 11, размещенном внутри ведущего вала,Валик 11 связан торцовыми храповыми зубьями 12 с управляющим валиком 13, подпружиненным пружиной 14 в направлении поворота. Палец 15, запрессованный в валике 13, проходит через прямые пазы 6 вала 8 и своими концами входит в косые пазы в, выполненные в...

Номер патента: 257978

Опубликовано: 01.01.1969

Автор: Трубников

МПК: F16H 33/14

Метки: автоматический, вариатор, центробежный

...1 с двумя некруглыми солнечными колесами 2 и 3 и ведомый вал 4 с водилом б, на осях б которото эксцентрично установлены сателлиты 7 : эксцентрично закрепленными на нпх грузами 8.Вариатор работает следующим образом При вращении ведущего вала с,постоянной угловой скоростью сателлиты, зацепляющиеся с колесами, вращаются с переменными угловыми скоростями. Центробежные силы, возникающие в сателлитах, также переменны.Вследствие этого на ведомом валу возникает вращающийся крутящии момент с постоянноп 5 угловой скоростью. Собственная средняя угловая скорость сателлитов в их планетарном движении тоже устанавливается постоянной.При возрастании момента сопротивления ведомый вал начинает вращать:я медленнее, а 0 сателл иты быстрее, следовательно,...

Номер патента: 232701

Опубликовано: 01.01.1969

Авторы: Аршипов, Валишвили, Горелов, Дыдзинскнй, Косов, Костик, Руденко, Цейтлин

МПК: F16H 15/00

Метки: вариатор, волновой, фрикционный

...что его наружное колесо также является гибким и выполнено из эластичного материала, а его внутренний диаметр меньше наружного диаметра первого гибкого колеса. Это отличие позволяет упростить конструкцию вариатора.На чертеже схематически изображен описываемый вариатор, продольный разрез.Вариатор скорости содержит наружноеи внутреннее 2 гибкие колеса и генератор 3. Наружное колесо выполнено из эластичного материала, например резины, его внутренний диаметр меньше наружного диаметра внутрен. Аршипов, Н, И. Цейтлин,Н, Руденко и М. О. Дыдзинскнй него колеса, наруткнос колесо с орпмсом вариатора соедш 5 ено неподвижно. Ввиду разницы сопрягаемых диаметров колес, виутрешсс входит в наружное с натягом.5 При вращении генератора 3 колесо 2...

Номер патента: 238304

Опубликовано: 01.01.1969

Авторы: Астров, Егоркин, Клемии, Леонов, Петру, Сперанский, Стригин, Шов

МПК: F16H 13/06

Метки: вариатор, двухрядный, многодисковый, планетарный, фрикционный

...1 крутящий момент передается с солнечной шестерни 2 на зубчатые колеса 3, которые винтовыми кромками в местах а создают пропорциональную подведенному моменту силу осевого нажатия на пакет дисков 9 и 10. Возможные зазоры между последними выбираются под действием нажимного устройства 16. Усилие осевого нажатия благодаря буртам б и фланцам 11 замыкается на валах 5, не нагружая подшипники валов и зубчатых колес. Крутящий момент передается с нажимных фланцев 7 на валы 5 и диски 9 и далее последовательно посредством сил трения на диски 10, зубчатые колеса 12, центральную шестерню 13 и вал 14,Прп относительном положении водила и обоймы, обеспечивающем концентричность валов 5 и колес 3, многодисковые комплекты работают как фрикционные муфты....

Номер патента: 240427

Опубликовано: 01.01.1969

Авторы: Архангельский, Луизо, Мальцев

МПК: F16D 41/00, F16H 29/02

Метки: вариатор, импульсивный

...связанный с ним паз:зый диск с коромыслом и устройство, осуществляющее силовое замыкание между пазовым диском и обоймой с подпружиненными роликами, соединенной с ведущим валом.Предлагаемый импульсивный вариатор отличается от известного тем, что его устройстьо, осуществляющее силовое замыкание, выполнено в виде секторов, соединенных с коромыслом при помощи серег и взаимодействующих с ролт 1 ками.Это позволяет повысить надежность вариатора в работе и уменьшить его габариты,На фиг, 1 изображен описывасмьш вариатор, вид сбоку; на фиг. 2 - то же, в продольномм разрезе.Описываемый импульсивный вариатор содерхкит ведущий вал 1, связанный с ним пазовый диск 2 с коромыслом 3 и устройство, осуществляющее силовое замыкание между пазовым диском и...

Номер патента: 241186

Опубликовано: 01.01.1969

Автор: Шустер

МПК: F16H 3/76

Метки: вариатор, зубчатый, планетарный, скорости

...От известного он отличается тем, что два соседних сателлита каждого ряда имеют противоположное направление вершин конусов, два солнечных колеса, установленных на быстроходном валу, зацепляются с дополнительными венцами одинаково расположенных сателлитов обоих рядов, а на тихоходном валу закреплено третье солнечное колесо, зацепляющееся с дополнительными венцами сателлитов, расположенных в одном из рядов противоположно сателлитам, зацепляющимся с первыми двумя солнечными колесами.На фиг, 1 изображен описываемый вариатор в продольном разрезе; на фиг. 2 - то же, разрез по А - А фиг. 1.На быстроходном валу 1 установлены двасолнечных колеса 2, находящихся в зацепле нии с дополнительными венцами 3 коническихсателлитов 4, закрепленных двумя...

Номер патента: 247744

Опубликовано: 01.01.1969

Авторы: Военно, Пирожков

МПК: F16H 15/52

Метки: вариатор, реверсивньш, скорости, фрикционный, шарово-торовый

...соосной схеме,щий вал, на котороь коническая шестерн с несколькими кони 30 дая из которых свяИзвестен фрикционный реверсивный шарово-т оровый вариатор скорости, выполненный по планетарной соосной схеме, содержащий корпус, ведущий вал, на котором размещена центральная коническая шестерня, входящая в зацепление с несколькими коническими шестернями, каждая из которых связана с водилом, соединенными со свободно вращающимися осями, на когорых установлены сателлиты, имеющие сферические поверхности и взаимодействующие с тороидальной поверхностью центрального колеса внугреннего зацепления,Предлагаемый вариатор скорости отличается от известного тем, что его сателлиты подпружинены в радиальном направлении, ценгральное колесо внутреннего...

Номер патента: 249133

Опубликовано: 01.01.1969

Авторы: Военно, Пирожков

МПК: F16H 15/34

Метки: вариатор, реверсивный, скорости, фрикционный, шарово-торовый

...контактирующей посредствомприжимного устройства б с внутренней по 0 верхностью фрикционного элемента 7, выполненного в виде тора, установленного на ведомом валу 8, с которым соединен механизмизменения скорости.Последний выполнен в виде двух связан 5 ных между собой поворотным устройством 9концентрично расположенных стаканов 10 и11. В стенке внутреннего стакана 10 по ееобразующей выполнены прорези 12, в которые входят расположенные на наружной по 0 верхности выступы 13 тооа, взаимолействующие с винтовой нарезкой 14, выполненной на внутренней поверхности наружного стакана 11,Поворотное устройство 9 выполнено в. виде дифференциала 15 (фиг. 1) либо в виде шлицевой муфты 1 б (фиг. 2). Прижимное устройство выполнено в виде двух...

Номер патента: 250634

Опубликовано: 01.01.1969

Авторы: Архангельский, Луизо, Мальцев

МПК: F16H 15/00

Метки: вариатор, волновой, импульсный, скорости

...тормозного диска 9 и подвижных тормозных дисков 10 и 11. При помощи рычагов 12 и 18 тормозные диски 10 и 11 могут пе ремещаться в направлениях, указанных стрелками (фиг. 1, разрез Ь - Б).Вариатор работает следующим образом.При врашенип генератора на некоторомучкгке, ограниченном углом а, колесо 4 за цепляется с колесами б и 7 на фиг. 1 колесаб и 7 совмещены, т. е. большие оси эллипсов совпадают) и при этом ведомое колесо 4 поворачивается на некоторый угол. При двухволнозом генераторе и двух совмещенных коле сах б и 7 ведомый вал за один оборот ведущего получает два импульса.Если колеса б и 7 расположить так, чтобыбольшие оси их эллипсов были взаимно перпендикулярны, то при двухволновом генерато ре за один оборот ведущего вала ведомый...

Номер патента: 254286

Опубликовано: 01.01.1969

Автор: Розенгауз

МПК: F16H 37/12

Метки: вариатор, импульсный, скорости

...во вращательное движение ведомого вала.Кроме того, вариатор снабжен бипланетарным 5 рядом, дифференциальные сателлиты 18 - 16которого служат механизмом преобразования, а водила 17 и 18 и одно центральное колесо 19 каждой пары дифференциальных сателлитов соединены соответственно с кривошипами 7, 8 10 и 9.Вариатор работает следующим образом.При вращении ведущего вала 6 шестерня 20будет обкатываться вокруг колеса 1. При концентричном расположении диска 1 О относи.15 тельно соосных валов 2 и б кривошипы 7, 8 и9 не имеют колебательного движения вокруг своей оси вращения, поэтому оба планетарных ряда и шестерня 20 останутся неподвижными относительно водила 8, а колесо 1 и ведомый 20 вал 2 будут вращаться со скоростью ведущеговала...

Номер патента: 254977

Опубликовано: 01.01.1969

Авторы: Архангельский, Мальцев, Поздн

МПК: F16H 37/12

Метки: вариатор, импульсный, скорости

...входит в пазовый диск 12, установлен ный на подшипнике 18, посаженном на каретке 14, имеющей возможность передвигаться вдоль направляющих; при этом меняется величина эксцентриситета диска 12 относительно оси ведущего вала 1.15 Валик 8 установлен в водиле 15, свободносидящем на валах 1 и б вариатора.Вариатор имеет несколько механизмов свободного хода (на чертеже показан только один), которые расположены в одной плоско сти и установлены вокруг валов, вместе с сателлитами образующих планетарную переда 1 уВариатор работает следующим образом.При вращении ведущего вала 1 со стороны 25 зубчатого колеса 2 на зубчатый венец 3 сателлита действует усилие, которое заклинивает ЧСХ, и колесо 2 увлекает за собой водило 15.При вращении водила 15...

Номер патента: 264085

Опубликовано: 01.01.1970

МПК: F16H 15/52

Метки: вариатор, планетарный, скорости, фрикционный

...к30 рожке на в рныи держ азова коа обк олесу нутре Известен планетарный фрикционный вариатор скорости, содержащий сателлиты, каждый из которых образован двумя соосными разнонаправленными конусными поверхностями, из которых одна обкатывается по ведущему коническому колесу и по конической беговой дорожке на внутренней торцовой поверхности неподвижного корпуса вариатора, а вторая - по внутренней цилиндрической поверхности ведомого элемента вариатора.В известном вариаторе сателлиты установлены в два ряда и снабжены конусными кромками для взаимного упора пары симметрично расположенных сателлитов. Ведомые элементы обоих рядов вариатора взаимосвязаны через дифференциал.Предложенный планетарный фрикционный вариатор скорости снабжен...

Номер патента: 268827

Опубликовано: 01.01.1970

Автор: Гулгазар

МПК: F16H 25/06, F16H 31/00

Метки: вариатор, импульсный, кулачково-рычажный
