Гердов

Номер патента: 1651015

Опубликовано: 23.05.1991

Авторы: Белоусов, Гердов, Табахов, Цинкер, Шварц

МПК: F17D 5/02

Метки: магистральный, трубопровод

...17, электромагнит18 которого включен в электрическую цепь 2510 выработки сигнала управления. Емкости4 и 16 снабжены дренажными каналами19 и 20 с клапанами 21 и 22 и сообщены систочником 23 сжатого газа (например, сбаллоном со сжатым газом) через вентили24 и 25. 30Магистральный трубопровод работаетследующим образом,Во время транспортирования текучейсреды по магистральному трубопроводузадвижки 1 открыты, а контакты 5,7 и 9 датчиков 4,6 и 8 разомкнуты.35При разрыве трубопровода на одном изего участков 3 увеличивается расход транспортируемой среды через задвижку 1, находящуюся на входе поврежденного участка 3, и уменьшается величина давления 4 Она данном участке 3. В связи с этим срабатывают релейные датчики 4 и 6, Их контакты 5 и 7...

Номер патента: 1578703

Опубликовано: 15.07.1990

Авторы: Гердов, Колесников, Купченко

МПК: G05F 1/66

Метки: мощности, стабилизации

...импульсов с которого поступает на элемент И 8, на) 15787другой вход которого поступают импульсы нулевых значений с выхода 22.С выхода элемента И 8 последовательность импульсов нулевых значений че 5рез пусковой генератор 13 поступаетна управляющий вход триака 12,В нагрузке выделяется мощность,начало поступления которой соответствует переднему фронту первого импуль Оса, поступающего с элемента И 8,Ошибка управления с выхода усилителя 2 через компаратор и блок нап- .равления счета (здп) УГПТ 1 подаетсяна вход направления счета реверсивного счетчика 19, на синхронный входкоторого постоянно поступают импульсыположительных фаз, Цифровой сигналс выхода реверсивного счетчика 19поступает на вход ЦАП 20 и на вход 20дешифратора 24...

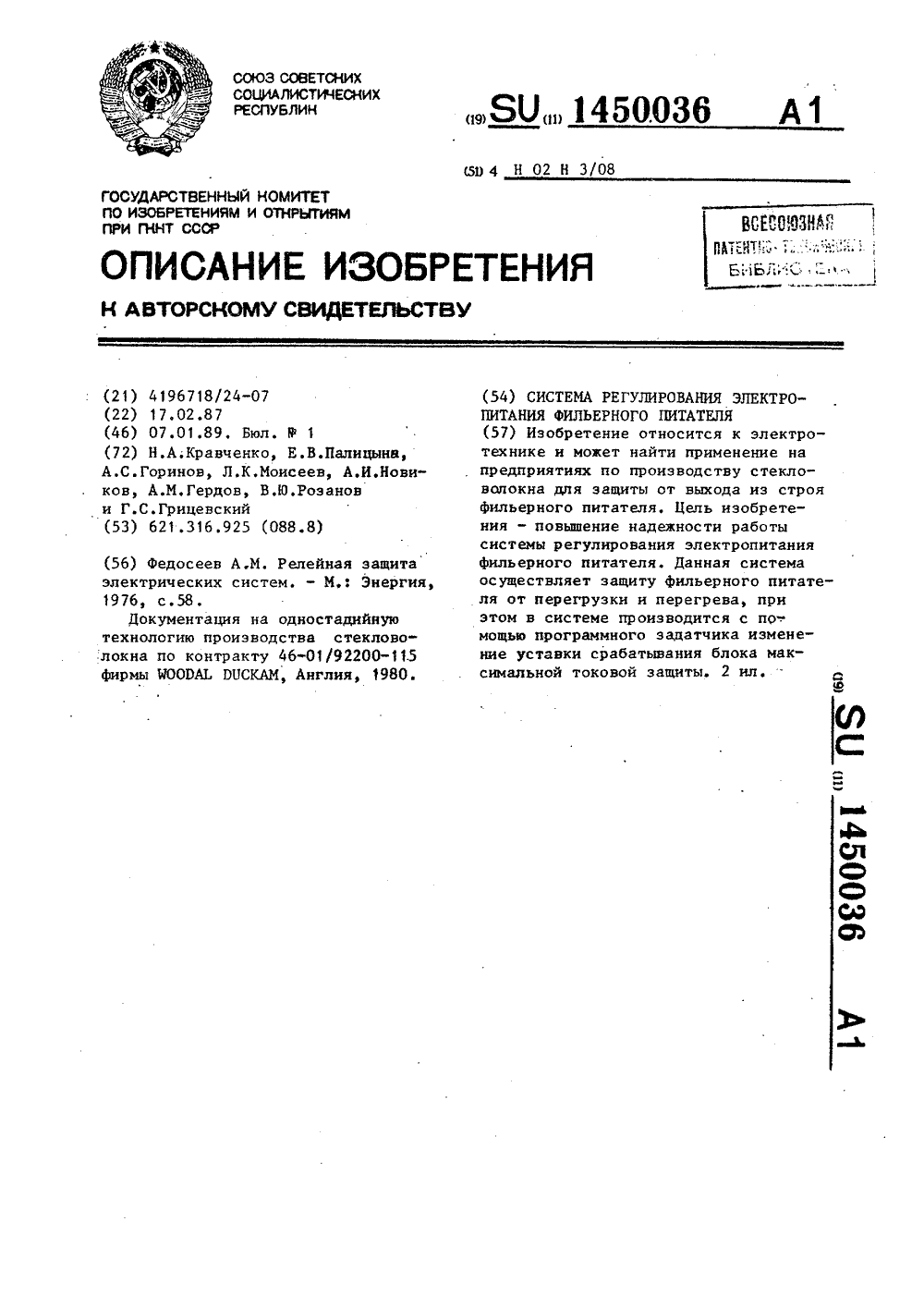

Номер патента: 1450036

Опубликовано: 07.01.1989

Авторы: Гердов, Горинов, Грицевский, Кравченко, Моисеев, Новиков, Палицына, Розанов

МПК: H02H 3/08

Метки: питателя, фильерного, электропитания

...и сигнала, поступающего с первого выхода программного задатчика 10. Результирующий сигнал усиливается измерительным усилителем 8, обрабатывается моцулем 9, выходной сигнал которого усиливается тиристорным усилителем 2 мощности, повышая по заданной программе нагрева температуру питателя в точке установки термодатчика 4 и величину тока, протекающего через обмотки трансформаторов 3 и 12, от нулевого значения до номинального. .С второго выхода программного задатчика 10 на резистивный делитель 20в момент включения поступает сигнал, противоположный по знаку сигналу, который имеется на подвижном контакте резистивного делителя 20 при номинальном значении тока в первичной об мотке трансформатора 3, Эти два сигнала (частично) компенсируются...

Номер патента: 1361471

Опубликовано: 23.12.1987

Авторы: Гердов, Грицевский, Зайкин, Плискина, Цинзерлинг

МПК: G01N 1/22

Метки: анализа, газового

...а канал 14 соединяется с патрубком 15.Из камеры 6 нулевой газ с продифФундировавшим в него анализируемымкомпонентом поступает с расходом Ячерез канал 14 на выход газового переключателя 12, где он смешиваетсяс третьим потоком нулевого газа Я,поступающим с выхода 23 формирователя 20, и прокачивается эжектором 19через сравнительную кювету 3. Газоанализатор 1 начинает работать в дифференциальном режиме, В рассматриваемом примере расход третьего потока Онулевого газа, поступающего с выхода 23, в два раза меньше расхода Я,выходящего из патрубка 15. Происходитдополнительное разбавление потока Я,выходящего из камеры 6. Суммарноеразбавление для смеси, поступающейв кювету 3, равно 60. При концентрации СО в линии 8 до 0,62 в сравнительную...

Номер патента: 1352291

Опубликовано: 15.11.1987

Авторы: Бранц, Гердов, Скрипаль, Шварц

МПК: G01N 1/10

Метки: жидкости, магистрального, отбора, проб, трубопровода

...ипо ренкоРедактор А. Долинич Техред И. Верее Корректор М. Максимишинец76 Подписноеа СССР по делам изобретений и открытий35, Раушская наб., д. 4/5предприятие, г. Ужгород, ул. Проектная, 4 Заказ 527 /39 Тираж 7 ВНИИПИ Государственного комитет3035, Москва, Ж -Производственно-полиграфическое1Изобретение относится к трубопроводному транспорту, а именно к устройствамдля отбора проб жидкости, в частности нефтепродуктов из магистральных трубопроводов, находящихся под избыточным давлением, и может быть использовано в нефтяной, химической и других отраслях промышленностии.ЦелЬ изобретения - расширение функциональных возможностей известных устройств и снижение загрязнения окружаюшейсреды,На чертеже приведена схема предлагаемого устройства для...

Номер патента: 1318894

Опубликовано: 23.06.1987

Авторы: Гердов, Грицевский, Зайкин, Плискина

МПК: G01N 27/14

Метки: газоаналитическая

...корпуса 6, охлаждается и поступает в гаэоаналиэатор 1, который измеряет концентрацию определяемого компонента, например СО.В соответствии с программой поверки через заданный интервал времени клапан 7 закрывается, а клапан 8 открывается, Нулевой газ проходит канал 16, дроссель 13, камеру 11 и поступает на сброс, Газоанализатор устанавлива тся на нуль.В случае отклонения показаний от нулевого значения проводят подстройку газаанализатора 1. Затем открывается клапан 9 и закрывается клапан 8. К камере 11 через дроссель 13 канал 17, клапан 9 подключается калибровочный гаэ, и газоанализатор 1 показывает концентрацию калибровочного газа. При необходимости проводят подстройку газоанализатора 1. Далее цикл повторяется.В предлагаемой...

Номер патента: 1315832

Опубликовано: 07.06.1987

Авторы: Гердов, Колесников, Купченко

МПК: G01K 7/16

Метки: измерительный, температуры

...изменение сопротивления компенсационногорезистора 13 может быть легко осуществлено вручную оператором илиавтоматически с использованием нульиндикатора, включаемого на выходесумматора 12,Преобразователь работает следующим образом.Ток от генератора 8 протекает потермометру 1 сопротивления и компенсационному резистору 13. Падение напряжения на термометре 1 сопротивления подается на вход дифференционального усилителя 10, а падение напряжения на компенсационном резисторе 13 - на вход инвертирующего усилителя 11. Сигнал с выхода усилителя10 подается на инвертирующий входсумматора 12, на неинвертирующий входкоторого поступает сигнал с выходаусилителя 11. На выходе сумматора12 формируется сигнал, пропорциональный разности двух...

Номер патента: 1302172

Опубликовано: 07.04.1987

Авторы: Белугин, Гердов, Грицевский, Дробиз

МПК: G01N 1/22

Метки: газоанализатор

...3 поступает на первый вход клапана 8 и в детекторГенерируемый электролизером 4 воды водород собирается в полости 5, далее через нормально открытый канал клапана 9 заполняет емкость 10, Давление в емкости 10 повышается до величины, на которую отрегулированпредохранительный клапана 11 (порядка 0,4 кг/см), после чего часть генерируемого воцорода стравливается через предохранительный клапан 11 в атмосферу, а другая, большая часть (порядка 90%), проходит стабилизатор 12 давления и через регулятор 13 расхода с постоянным расходом поступает в детектор 1,Детектор 1 (пламенно-ионизационный преобразователь) выдает электрический сигнал, пропорциональныйконцентрации определяемого компонента, содержащегося в анализируемомгазе, поступающем от...

Номер патента: 1302171

Опубликовано: 07.04.1987

Авторы: Арямкин, Гердов, Грицевский, Дробиз, Зайкин, Плискина, Тумасов

МПК: G01N 1/22

Метки: газоаналитическая

...поступает давление с выхода обратнога клапана 20 Сигнал с выхода регулятора 18 через переключатель 16 поступает на вход струйного усилителя 14, с выхода которого сигнал рассогласования, усиленный по расходу, в виде потока воздуха поступает на вход сопла 25. С.выхода последнего струя воздуха направляется навстречу струе анализируемой парогазовой смеси, выходящей из сопла 24, и далее смешанные в камере 22 потоки поступают на сброс. Импульс силы струи воздуха в сечении торможения, теряя свою энергию, изменяет импульс силы струи анализируемой смеси, поступающей навстречу, вследствие чего происходит изменение давления на входе сопла 24 и, соответственно, на входе разбавителя 8. Регулятор 18 через усилитель 14 изменяет величину импульса...

Номер патента: 1290279

Опубликовано: 15.02.1987

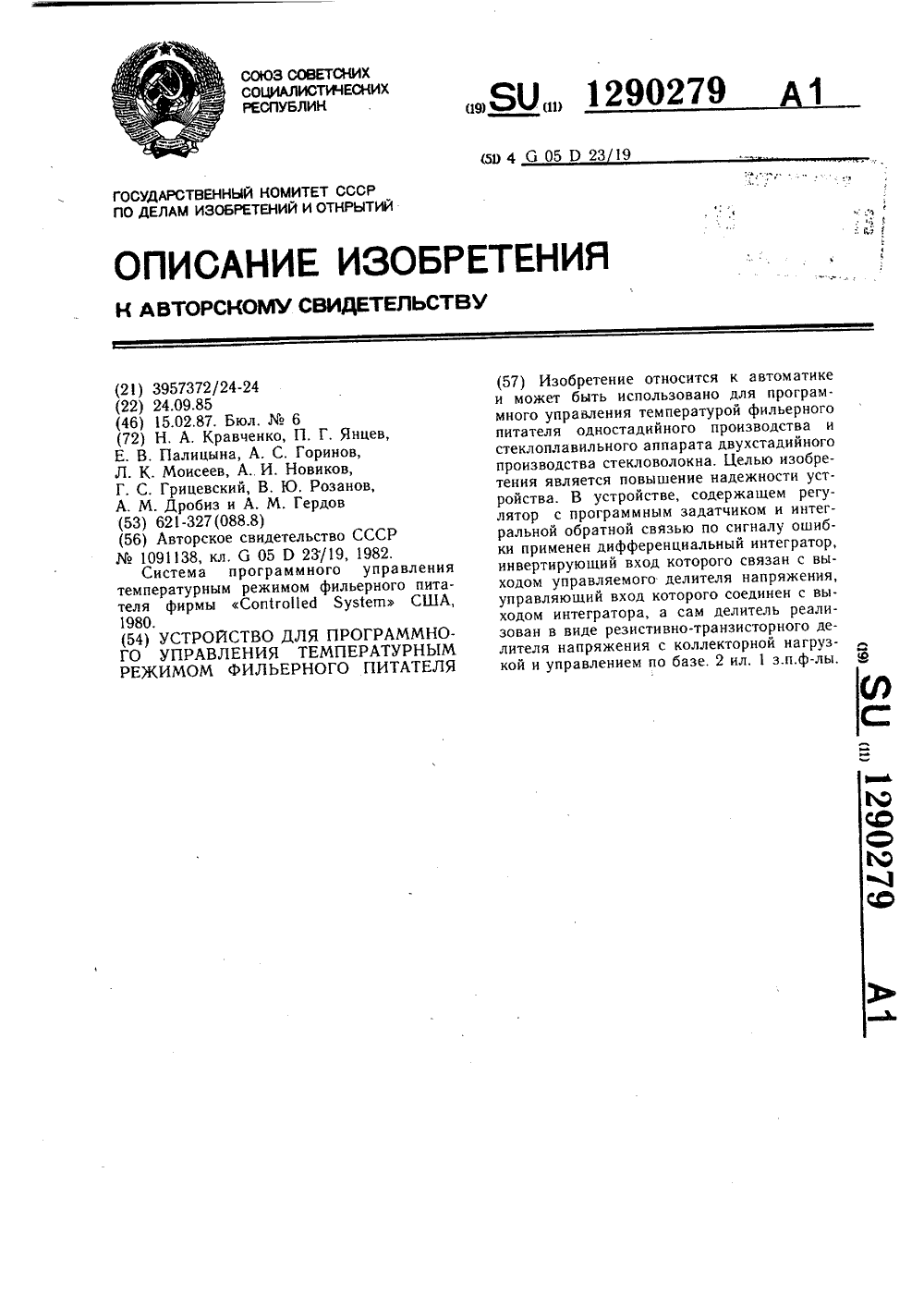

Авторы: Гердов, Горинов, Грицевский, Дробиз, Кравченко, Моисеев, Новиков, Палицына, Розанов, Янцев

МПК: G05D 23/19

Метки: питателя, программного, режимом, температурным, фильерного

...между сигналом датчика температуры 1 и сигналом задатчика 2, т,е. входное возмущение, велика и может составлять величину порядка 10 мВ, С появлениемтока в цепи элемента 8 начальные данныео входном возмущении, полученные с выхода усилителя 5, передаются на неинвертирующий вход интегратора 3. Постоянноенапряжение от источника 10 поступает на10 входы питания 14 делителя 11 и часть его свыхода 16 поступает на инвертирующий входинтегратора 3. Одновременно сигнал, пропорциональный входному возмущению, подается с интегратора 3 на сумматор 4. Выходной сигнал сумматора 4 приближается кнулю. Затем выходной сигнал интегратора 3с программной скоростью уменьшается донуля и в соответствии с этой программойбудет изменяться температура...

Номер патента: 1283172

Опубликовано: 15.01.1987

Автор: Гердов

МПК: B65G 17/06

Метки: конвейер

...2 выполнен шаговым 15 в виде пневмоцилиндра 7, шток 8 которого несет ось шестерни 9, смонтированной с возможностью зацепления с неподвижной зубчатой рейкой 10, закрепленной на раме 1, и с подвижной рамой 11, имеющей подпружиненный кулачок 12 для взаимодействия с толкателем 13 тяговой цепи 2 и тележек 3. На технологической позиции установлен поворотный механизм, выполненный в виде вертикального вала 14 сектора 15 и смонтированного на нижнем конце вала 14 2 Б зубчатого колеса 16. Привод поворота выполнен в виде зубчатой рейки 17, жестко соединенного с ней ц 1 тока 18 силового цилиндра в виде пневмоцилиндра 19. Зубчатые колеса 6 взаимодействуют с зубчатой рейкой 17, а сектора 15 - с поворотными ЗО пл ат форм а ми 5.Конвейер работает...

Номер патента: 1280477

Опубликовано: 30.12.1986

Авторы: Гердов, Гудясов, Тумасов

МПК: G01N 1/22

Метки: газоаналитическая

...17 и 18 и вторые камеры диффузионных раэбавителей 11 и 12.,. Потоки, протекающие че- З 0 реэ камеры диффузионных разбавителей 11 и 12, соединяются и выбрасываются в атмосферу. Потоки гаэаносителя, смешанные с продиффундировавшими через мембраны 13 и 1435 определяемыми компонентами, охлаждаются и подаются в гаэоанализаторы 1 и 2, которые определяют концентрацию СО и СН в потоке анализируемой смеси, отоираемой от входа 5. 40 Через заданный интервал времени клапан 7 закрывается, а клапан 8 открывается. В этом случае к диффузионным разбавителям 11 и 12 через запорное устройство 31, линию 4,45 клапан 8 и дроссели 15 и 16 подключается вход 6, и газоанализаторы 1 и 2 аналогично анализируют концентрацию определяемых компонентов в смеси,...

Номер патента: 1167488

Опубликовано: 15.07.1985

Авторы: Белугин, Гердов, Грицевский, Дробиз, Розанов

МПК: G01N 27/66

Метки: газоанализатор, пламенно-ионизационный

...особенно сильно проявляется при уменьшении температуры окружающего Воздуха. В частности при испытании партии газоанализаторов, изготовленных в соответствии с изобретением по авт.св, Р 817580, при уменьшении температуры окружающего воздуха до нижнего предела диапазона температур (5 С) влаги в корпусах детекторов скапливалось так много, что наблюдались колебания сигнала ца +10 . При контроле хлорсодержащих веществ газоацализатор из-за коррозии ВыхОдил из стр 051Цель изобретения - повьш 1 ение точности и надежности работы пламенноионизационного газоаналиэатора. Указанная цель достигается тем, что в пламенно-иоциэациоццом гаэоанализаторе, содержащем корпус и установленцый в корпусе изолятор, в котозакреплены электрод и...

Номер патента: 1161929

Опубликовано: 15.06.1985

Авторы: Гердов, Купченко, Штраль

МПК: G05D 23/19

Метки: регулятор, температуры

...усилителем разбаланса 6 и поступает наинформационный вход мультиплексора8, находящегося в открытом состоянии,3 11619 и на второй вход компаратора 12, где сравнивается с напряжением на первом входе, задаваемым вторым выходом источника опорного напряжения 14, величина которого равна или несколько меньше верхнего значения динамического диапазона ( О ) усилителя разбаланса 6, работающего в линейном режиме. При превышении напряжения сигнала величины 0 на вход компара тора 12 поступает положительное напряжение, его выход переключается с .некоторым запаздыванием й 1(время переключения компаратораотносительно времени и на входе триггера 13 уста навливается логическая единица. Одновременно напряжение сигнала с вычитателя 7 поступает на второй...

Номер патента: 1158257

Опубликовано: 30.05.1985

Авторы: Гердов, Седых, Тулбович, Файн, Шварц

МПК: B08B 9/043

Метки: запуска, очистных, разделителей, трубопровод, элементов

...1 и 2имеют шарнирно установленные на ихкорпусах крышки 3 концевых затворов,выдвижные лотки 4 и смонтированныена внутренней поверхности камери 2 ходовые ролики 5. Соответственнокамерам 1 и 2 на фундаменте устанавливаются рамы 6 и 7 с опорным роликовым путем 8 для лотков 4, На раме 6в направляющих 9 размещена тележка10 со стойкой 11, несущей подвижныйв направлении оси камеры 1 толкатель12, установленный в центрирующих роликоопорах 13. На каждой раме 6 и 7смонтирован огибающий блок 14 и реверсивный гибкий тяговый орган 15с ручной лебедкой 16. Лотки 4 снабжены зацепами, выполненными каждый ввиде поворотного рычага 17 с фиксатором в виде пальца 18.Толкатель 12 связан одним концомс дополнительным гибким тяговым органом 19, проходящим через...

Номер патента: 1142760

Опубликовано: 28.02.1985

Авторы: Белугин, Гердов, Грицевский, Розанов

МПК: G01N 1/22

Метки: пробоотборное

...аналитического контроля.Гаэ, находящийся в полости механизма привода стержня, подмешивается к потоку анализируемого газа и изменяет его состав, Изменение состава происходит до тех пор, пока составы. анализируемого газа и газа в полости механизм привода стержня не станут одинаковыми, Это ухудшает динамические характеристики, увеличивает время вькода газоанализатора на установившееся показание.Возможно также искажение состава анализируемого газа, направляемого в газоанализатор, за счет поступления в него газов, выделяемых в полости механизма привода стержня, а также адсорбции в ней анализируемых веществ, что снижает точность последующего аналитического контроля, Так. например, имеющиеся в механизме привода резиновые детали (в...

Номер патента: 1064185

Опубликовано: 30.12.1983

Авторы: Альперин, Арямкин, Гердов, Грицевский, Дробиз, Зайкин, Плискина

МПК: G01N 1/22

Метки: варианты, газоаналитическая, ее

...проверкой нулевой точки и диапазона измерения, на фиг.2 - то же, для многоточечного анализа с различными диапазонами изменения концентраций 30 определяемого компонента, на фиг.3 то же, для многоточечного анализа с одинаковыми диапазонами изменения концентраций определяемого компонента. 35Газоаналитическая система состоит из гаэоаналиэатора 1, блока 2 управления с таймером 3 и электропневмо,преобразователями 4-6, пневмодросселя 7, соединенного с линией 8 по дачи газа-носителя, подогреваемого корпуса 9, в котором размещены мембранные клапаны 10-12, дроссель 13 и диффузионный разбавитель 14 с мембраной 15, делящей его внутренний объем на две камеры 16 и 17. К входу мембранного клапана 11 подключена линия 18 подачи анализируемой смеси,...

Номер патента: 1059473

Опубликовано: 07.12.1983

Авторы: Альперин, Гердов, Грицевский, Зайкин

МПК: G01N 1/22

Метки: газоаналитическая

...а вторые полости 16 - 18 последовательно через переключатели потоков 4 - 6. Анализируемая смесь поступает по линии 19 подачи, а гаэ-носитель - по линии 20Выходы переключателя 5 обозначены 21 22, а выходы переключателей 6 и 4,обозначены 23, 24 и 25,В качестве гаэоаналиэатора 1 может быть использован, например, газоанализатор ГИП-МБ, выпускаемый серийно, в качестве порогового устройства 2 может быть, например, использовано устройство, выполненное. на триггерах аИитта, в качестве коммутатора 3 может бьвь использован, например, коммутатор пневмати-ческих сигналов типа ПК-З.Количество диффузионных разбавителей 7 определяется величиной возрастания концентрации анализируемого компонента при нарушениях режима технологических установок,...

Номер патента: 981863

Опубликовано: 15.12.1982

Авторы: Альперин, Гердов, Зайкин, Цинзерлинг

МПК: G01N 1/22

Метки: газов, контрольных

...газа, стабилизатора давления13, коммутатора 14 с выходными каналами 15 для связи с атмосферой и 16 для подключения газоанализатора.Установка работает следующим образом.При проверке газоанализатора анализируемый газ 2 протекает из баллона 1через ограничивающий расход:.дроссель4, входной штуцер 6 газового переключателя 5, вторую полость 10 диффузионного разбавителя 8, стабилизаторабсолютного давления, 13 и выбрасывается в атмосферу.Нулевой газ, не содержащий определяемого компонента, каковым чаше всегоявляется чистый воздух, проходит от источника нулевого газа 3 через стабилизатор расхода 12 и первую полость 11.В полости 11 нулевой газ смешиваетсяс продиффузировавшим из полости 10 через полимерную перегородку 9 анализируемым газом,...

Номер патента: 894428

Опубликовано: 30.12.1981

Авторы: Альперин, Гердов, Цинзерлинг

МПК: G01N 1/22

Метки: варианты, пробоотборное

...же, второй варна нт.Пробоотборное устройство содержитфильтр 1, находящийся в тепловом контакте с газоходом 2, термостатированный корпус 3, в котором расположен теплообменник 4 и диффузионный разбавитель 5. Внутренний объем диффузионного разбавителя 5 разделен полимерной мембраной 6 на камеры 7 и 8. Камера 7 соединена через теплообменник с входом 9 осушенного газа-носителя и с выходом 10 пробы.В первом варианте камера 8 соединенас фильтром 1 и побудителем 11, расхода, во втором варианте вход 9 камеры соединен с регулятором 12 давления.Пробоотборное устройство работает следующим образом.В первом варианте поток газа из газохода 2 просасывается побудителем 11 расхода через фильтр 1 и камеру 8 диффузионного разбавителя 5. Во втором варианте...

Номер патента: 894427

Опубликовано: 30.12.1981

Авторы: Арямкин, Гердов, Гудясов, Кирко, Перловский, Тумасов

МПК: G01N 1/22

Метки: воздуха, отбора, проб

...повторителю-усилителю 6.Устройство работает следующим образом.Эжектор 1 создает разрежение в камере 2. Опорное давление пневмоповторителя 5 со сдвигом по линии 8 и разрежение камеры 2 по линии 10 поступает на элемент 7 сравнения, который для управления пневмоповторителем-усилителем 6 мощности формирует сигнал управления в виде алгебраической суммы опорного давления пневмоповторителя 5 со сдвигом и разрежения камеры 2. В соответствии с величиной сигнала управления пневмоповторитель-усилитель 6 мощности устанавливает расход воздуха питания через эжектор 1 и соответствующее значение разрежения в камере 2. Дроссель 9 обеспечивает расход воздуха питания через линию 10 и одновременно развязывает по давлению пневмоповторитель 5 со сдвигом от...

Номер патента: 887994

Опубликовано: 07.12.1981

Авторы: Арямкин, Гердов, Грицевский, Гудясов, Плискина, Тумасов

МПК: G01N 1/22

Метки: воздуха, отбора, проб

...через эжектор 4. Эжектор 4 создает разрежение, в результате которого через пробоотборные сосуды 5 просасывается контролируемый воздух, После необходимой кратности смены воздуха пробоотборные сосуды 5 передаются на проведение анализа,При необходимости взятия проб одновременно в несколько иробоотборных сосудов из различных удаленных друг от друга зон устройство функционирует следующим образом (см. фиг. 3).Давление по линии подачи сжатого воздуха 1 поступает в пневмотумблеры 7 и коммутатор 2, который закрыт при отсутствии сигнала управления на входе 3. При включении любого из пневмотумблеров 7, соединенных с элементами ИЛИ 6 первой группы 10; давление передается через пос 5 1 О 15 2 О 25 зо 35 4ледовательно соединенные элементы ИЛИ...

Номер патента: 866545

Опубликовано: 23.09.1981

Авторы: Басс, Гердов, Грицевский, Денисов

МПК: G05D 23/22

Метки: включения, дифференциальной, термопары

...на одной .из грани диапазона,.причем ЭДСтермопарм на этой границе и ЭДС ис 20 точника противонаправлены.На фиг. 1 схематично представлендатчик автоматической системы регулирования температуры; на фиг. 2 и 3. графики терМо"ЭДС, ЭДС сдвига и их25 суммы.Датчик, реализуюший,предлагаемыйспособ состоит из термопары 1, ком.пенсационного типа, иэмеряюций темпе.ратуру пробы 2, термостата 3 для тер 30 мостатирования, нерабочего спая 4866545 зрю-УУС ФЬ. РВНИИПИ Заказ 8 ужгород, ул,Проектная,4 иал ППП "Патен термопары, источника 5 ЭДС сдвига, программного устройства 6 и измерительного устройства 7.Способ реализуется следующим образом.Термопару включают в измерительную схему последовательно с источником ЭДС, выбирают ЭДС источника по ведичине не...

Номер патента: 857847

Опубликовано: 23.08.1981

Авторы: Бельди, Гердов, Грицевский, Курьян, Максимов

МПК: G01N 27/66

Метки: аминов, газоанализатора, ионизационного, молибденового, поверхностно, эммитера

...окислению на воздухе при 500-600 С в течение 10-30 мин. Затем р 5 через газоанализатор "Валдай" в течение четырех-пяти суток прокачивают воздух, содержащий 232,5-247,5 мг/м диэтиламина, при температуре эмиттеа 432 440 С и напряжении жду эмит тером и коллектором 440-448 В.На фиг, 1 приведены экспериментальные зависимости стабильности работы молибденового эмиттера от концентрации амина (впревышения верхнего значения диапазона измерения газоанализатора ) для трех аминов.В предлагаемом способе обработки эмиттера прокачивание воздуха, содержащего концентрацию аминов, произво" дят в течение 3,5-4 сут. Если про качку воздуха производить в течение времени, менее 3-5 сут,то стабильность работы эмиттера во времени будет менее 14 сут. Это связано...

Номер патента: 817580

Опубликовано: 30.03.1981

Авторы: Алексеева, Белугин, Гердов, Грицевский, Носкина, Розанов, Чернецов

МПК: G01N 27/66

Метки: газоанализатор, пламенно-ионизационный

...огнепреградитель 2 и размещенный в корпусе 3 пламенно-ионизационный детектор 4. Кольцевая камера 5 образована пористым огнепреградителем2, эжектором 1 и расположенными между ними двумя кольцевыми сооснымис пламенно-ионизационным детектором 4 уплотнениями 6 и 7. Линия 8 возду- . ха подведена к кольцевой камере 5.Огнепреградитель 2 может быть выполнен в виде металлокерамического диска.Газоанализатор работает следующим образом.Эжектор 1 создает разрежение внутри корпуса 3. Поступающий в пламенно" ионизационный детектор 4 анализируемый газ смешивается с водородом исгорает в атмосФере воздуха, поступающего из линии. В пламенно-ионизационно детекторе 4 возникает сигнал, пропорциональный концентрации контролируемого компонента.Воздух,...

Номер патента: 817519

Опубликовано: 30.03.1981

Авторы: Гердов, Грицевский, Плискина

МПК: G01N 1/22

Метки: пробоотборник

...втулку снабжать эластичным вкладышем с каналом кони" ческой Формы.Яа Фнг. 1 схематически изображен пробоотборник, общий вид; на Фиг. 2- вид А на Фиг. 1.Пробоотборник включает побудитель расхода 1, соединенную с ним эластич-, ную трубку 2, корпус 3 с размещенной в нем газовой пипеткой 4, концы кото- Зф рой снабжены кранами 5 и 6 с трубками 7 и 8 и приспособление для креП- ления газовой пипетки, снабженное стойкой 9 с вилкой 10, втулкой 11 и пружинами 12. Кран 5 пипетки закреп лен в вилке 10, конец трубки 7 выведен через отверстие 13 корпуса, а конец трубки 8 размещен во втулке 11. Пружины 12 прикреплены к втулке 11 и к корпусу 3, причем крепление к корпусу осуществляют с помощью регулировочных планок 14. Втулка 11 снабжена...

Номер патента: 800838

Опубликовано: 30.01.1981

Автор: Гердов

МПК: G01N 24/00

Метки: вариатор, температуры

...газа и сжатого воздуха, В качестве источ ника горючего газа может быть выбран 1 источник водорода.На чертеже схематически представлено прецлагаемое устройство.,Вариатор температуры содержит сосуд 1 Дьюара со сжиженным газом, автома 5 тический регулятор 2 температуры с под ключенным к нему нагревателем 3 и иск. парителем 4, погруженый в сжиженный газ трубопровод 5, в верхней части которого размещена проба 6 (она может быть помещена в ампулу) источник 7 сжатого воздуха. Внутри трубопровода 5 под пробой 6 установлена горелка 8, соециненная через регулятор 9 расхода с источни ком 10 горючего газа и с источником 7 сжатого воздуха.Горючий газ, например водород, от источника 10 горючего газа и воздух от источника 7 сжатого воздуха через...

Номер патента: 800791

Опубликовано: 30.01.1981

Авторы: Гердов, Грицевский, Розанов

МПК: G01N 1/22

Метки: газоана-лизатора, огнепреградитель

...поперечный разрез,Огнепреградитель содержит цилиндрический стержень 1 с каналами 2 входа и 3 выхода анализируемого газа,5Стержень 1 расположен с зазором 4 вцилиндрическом отверстии 5 взрывозащищенного корпуса 6. Стержень 1 псторцам имеет герметичные соединения7 и 8 с корпусом 6. На цилиндрической поверхности стержня 1 расположены отверстия 9 и 10 каналов 2 и 3.Анализируемый газ входит в канал2 стержня 1, протекает через отверстия 9, зазор 4 между стержнем 1 икорпусом 6, отверстия 10 и выходитв канал 3 к чувствительному элементу газоанализатора (не показан). Герметичные соединения 7 и 8 препятствуют вытеканию анализируемого газа 2 Ов атмосферу и внутрь корпуса газоанализатора, Предлагаемая конструкцияпозволяет выполнить...

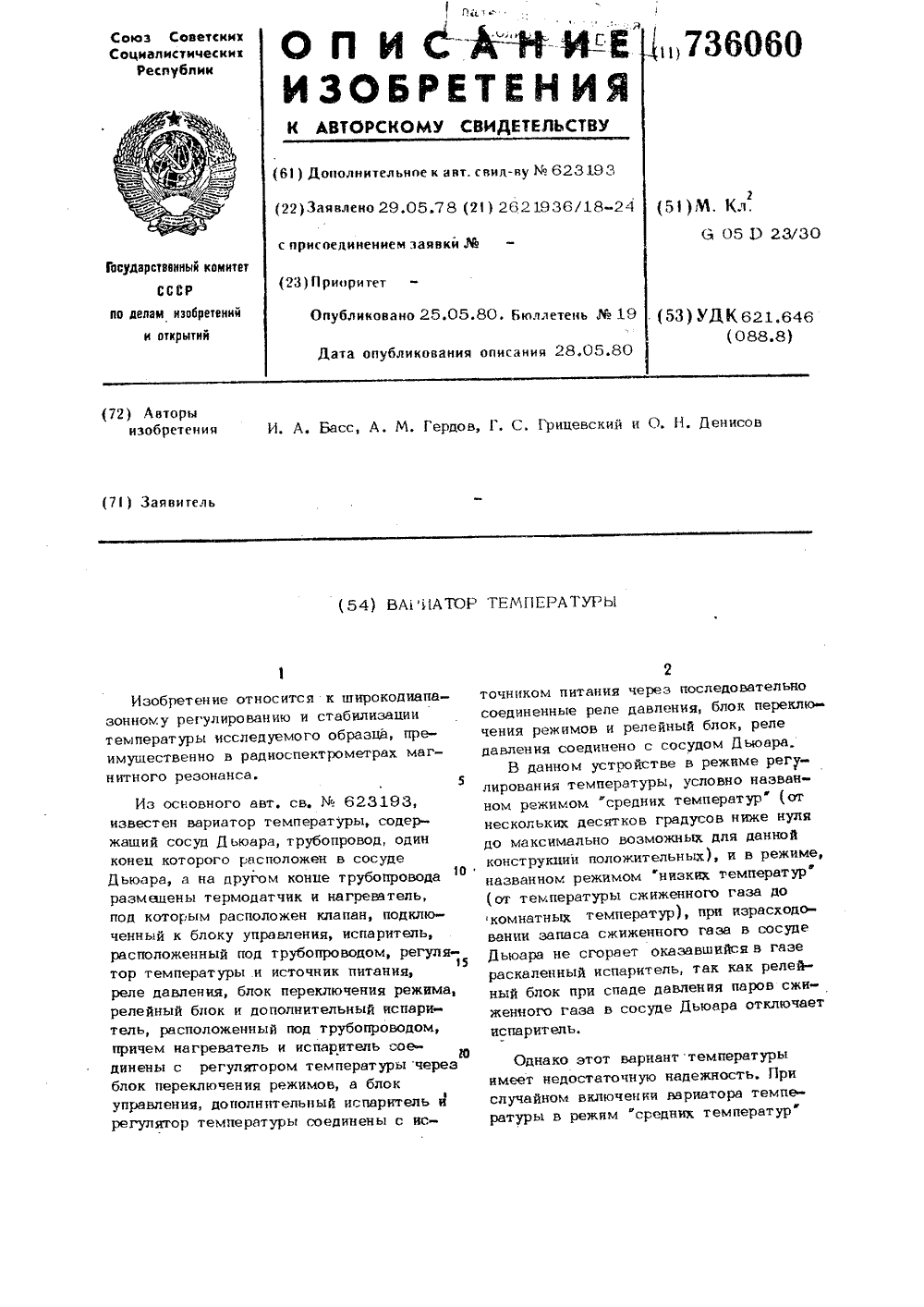

Номер патента: 736060

Опубликовано: 25.05.1980

Авторы: Басс, Гердов, Грицевский, Денисов

МПК: G05D 23/30

Метки: вариатор, температуры

...и сосуде 1 Дьюара сжижец 43ного газа сопротивление терморезистора10 будет во много раз меньше, чем сопротивление в случае наличия сжиженногогаза. При этом величина тока, протекающего от источника 8 питания через терморезистор 10 и обмотку реле 15, достаточна для срабатывания реле 15. Реле1 5 са моблокируется конт акта ми 17 иотключает контактами 16 питание испарителя 6, предохраняя его от перегорания,25 Аналогично производится зашита нагревателя 4 от перегорания при пуске зариатора температуры с незалитым в сосуд 1 Дьюара сжиженным газом в режиме низких температур",Таким образом, в вариаторе темпера.туры при случайном включении его в работу в то время, когда в сосуде Дьюара 1 отсутствует сжиженный газ, испаритель 6 це будет включен...

Номер патента: 670635

Опубликовано: 30.06.1979

Авторы: Аранович, Белугин, Бонн, Гердов, Грицевский, Дробиз, Лукина, Овчинникова, Розанов, Хачатуров, Чернецов

МПК: C25B 1/12

Метки: электролизер

...корпусе 1 и емкости 2 находится водный раствор 5 едкой щелочи. Верхняя часть ем- -5 кости 2 через штуцер сообщена с атмосферой.В результате прохождения электрического тока чврез водный раствор 5 щелочи на электродах 3 выделяются кислород и Эо водород, собираемые в виде кислородово670635 Источники информации,Составитель О. Зобнин Техрсд Н. Строганова актор Т. Пилипенк орректор А. Галахов Заказ 469 Изд. М 402 Тираж 7 Поиск Государственного комптпо делам изобретений и ощрыт 085, Москва, К-ЗБ, Раушокая наб 7а СС одппс.1 П агорская типография Упрполиграфиздата Мособлисполкоиг 3детородной смеси в верхней части кортуса 1. Из верхней части корпуса 1 кислородоводородная смесь поступает в пламенночионизацис-:,ный преобразователь газоанализатора. В...
