Шаровый дисковый вариатор

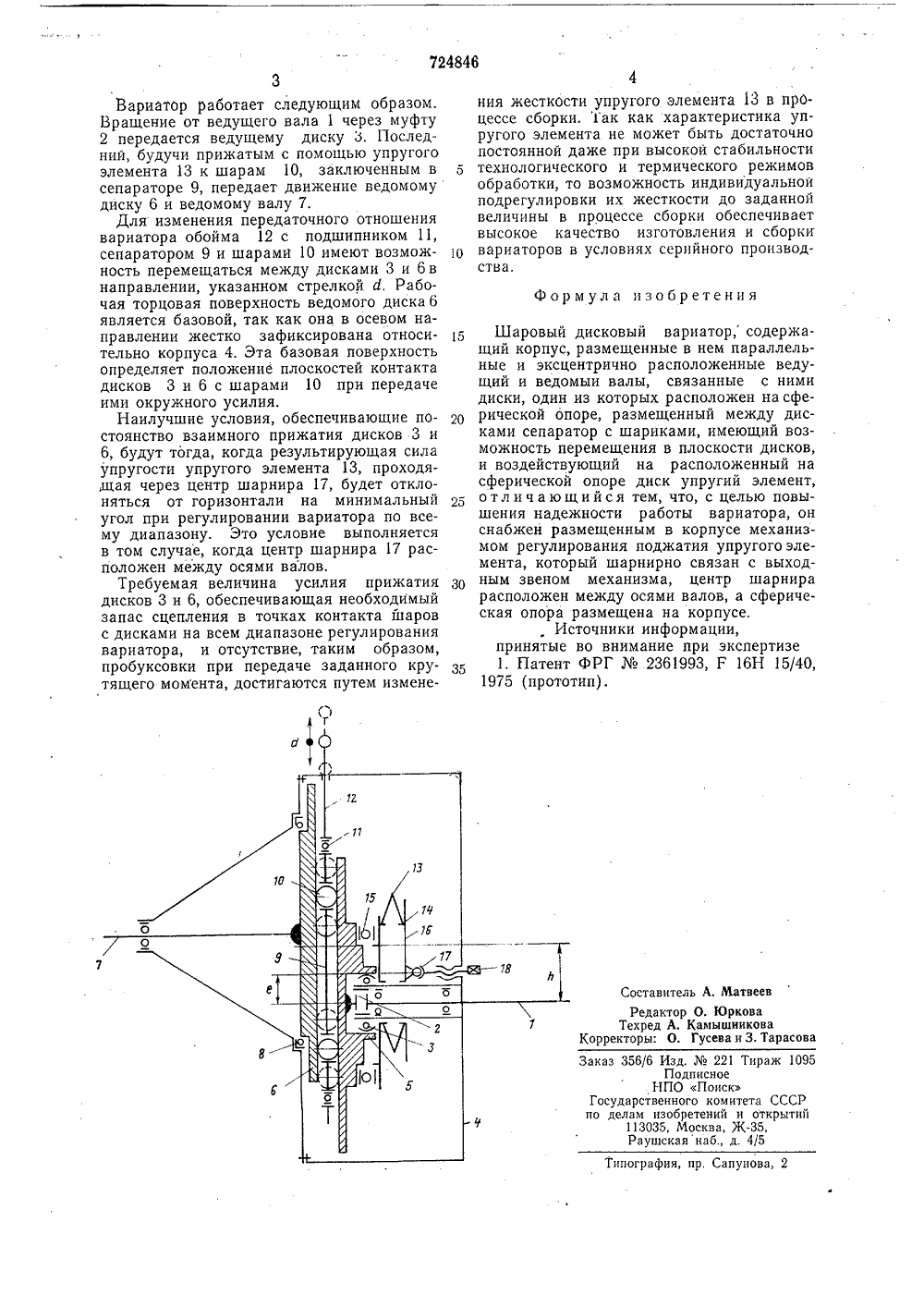

1 и 1 724846 ОПИСАНИЕ ИЗОБРЕТЕНИЯ Ооюз Советских Социалистических Республик(43) Опубликовано 30,03,80. Бюллетень12 (45) Дата опубликования описания 30.03.80(54) ШАРОВЫЙ ДИСКОВЫЙ ВАР Изобретение относится к машиностроению, а именно к фрикционным вариаторам.Известен шаровый дисковый вариатор,содержащий корпус, размещенные в немпараллельные и эксцентрично расположенные ведущий и ведомый валы, связанные сними диски, один из которых расположенна сферической опоре, размещенный междудисками сепаратор с шариками, имеющийвозможность перемещения в плоскости дисков, и воздействующий на расположенныйна сферической опоре диск упругий элемент 1.Недостатком данного вариатора являетсяего невысокая надежность из-за отсутствиямеханизма поджатия упругого элемента.Цель изобретения - повышение надежности работы вариатора,Для этого предлагаемый вариатор снабжен размещенным в корпусе механизмомрегулирования поджатия упругого элемента, который шарнирно связан с выходнымзвеном механизма, центр шарнира расположен между осями валов, а сферическаяопора размещена на корпусе.На чертеже изображена схема вариатора,Вариатор содержит ведущий вал 1, муфту 2, соединяющую вал 1 с ведущим диском3. Корпус 4 со стороны ведущего вала имеет направленный внутрь вариатора стакан, на котором через сферическую опору 5 размещен ведущий диск, Ведомый диск 6 с ведомым валом 7 смещены относительно оси 5 ведущего вала 1. Причем оси обоих валовпараллельны друг другу. Ведомый диск 6 сцентрирован в корпусе 4 и опирается на него с помощью радиально-упорного подшипника 8. Между рабочими торцовыми 10 поверхностями дисков 3 и 6 в сепараторе 9размещен набор шаров 10. Сепаратор 9 с шарами 10 установлен с помощью подшипника 11 в обойме 12, Упругий элемент 13 смещен относительно ведущего диска 3 на 15 величину е=0,56, где Ь - величина полного перемещения центра сепаратора при регулировании вариатора по всему диапазону, начиная с частоты вращения ведомого вала равной нулю (когда центр сепаратора 2 О совпадает с центром вращения ведущегодиска). Упругий элемент 13 с одной стороны через промежуточный диск 14 и упорный подшипник 15 передает давление на ведущий диск 3, а с другой - через диск 25 16, имеющий несущий шарнир 17, центр которого также смещен на величину е относительно ведущего вала, опираются на выходной элемент механизма 18 регулирования поджатия упругого элемента.724846 Составитель А Матвеевктор О, ЮрковаА, КамышииковаО. Гусева и 3, Тарас Реда Техред Корректоры:ова з 221 Тираж 109сноеПоисккомитета СССРений и открытийква, Ж,аб., д, 4/5 Заказ 356/6 Изд, М Подп ПОнного зобрет 5, Мо ская Государств по делам и 11303 РаушТипография, пр. Сапунов 3Вариатор работает следующим образом.Вращение от ведущего вала 1 через муфту2 передается ведущему диску 3, Последний, будучи прижатым с помощью упругогоэлемента 13 к шарам 10, заключенным в 5сепараторе 9, передает движение ведомомудиску 6 и ведомому валу 7,Для изменения передаточного отношениявариатора обойма 12 с подшипником 11,сепаратором 9 и шарами 10 имеют возможность перемещаться между дисками 3 и 6 внаправлении, указанном стрелкой д, Рабочая торцовая поверхность ведомого диска 6является базовой, так как она в осевом направлении жестко зафиксирована относительно корпуса 4. Эта базовая поверхностьопределяет положение плоскостей контактадисков 3 и 6 с шарами 10 при передачеими окружного усилия.Наилучшие условия, обеспечивающие постоянство взаимного прижатия дисков 3 и6, будут тогда, когда результирующая силаупругости упругого элемента 13, проходя,щая через центр шарнира 17, будет отклоняться от горизонтали на минимальный 25угол при регулировании вариатора по всему диапазону. Это условие выполняетсяв том случае, когда центр шарнира 17 расположен между осями валов.Требуемая величина усилия прижатия 30дисков 3 и 6, обеспечивающая необходимыйзапас сцепления в точках контакта шаровс дисками на всем диапазоне регулированиявариатора, и отсутствие, таким образом,пробуксовки при передаче заданного крутящего момента, достигаются путем измене 4ния жесткости упругого элемента 13 в процессе сборки. Так как характеристика упругого элемента не может быть достаточно постоянной даже при высокои стабильности технологического и термического режимов обработки, то возможность индивидуальной подрегулировки их жесткости до заданной величины в процессе сборки обеспечивает высокое качество изготовления и сборки вариаторов в условиях серийного производства,Формула изобретения Шаровый дисковый вариатор, содержащий корпус, размещенные в нем параллельные и эксцентрично расположенные ведущий и ведомыи валы, связанные с ними диски, один из которых расположен на сферической опоре, размещенный между дисками сепаратор с шариками, имеющий возможность перемещения в плоскости дисков, и воздействующий на расположенный на сферической опоре диск упругий элемент, отличающийся тем, что, с целью повышения надежности работы вариатора, он снабжен размещенным в корпусе механизмом регулирования поджатия упругогоэлемента, который шарнирно связан с выходным звеном механизма, центр шарнира расположен между осями валов, а сферическая опора размещена на корпусе,Источники информации,принятые во внимание при экспертизе 1. Патент ФРГ2361993, Г 16 Н 15/40, 1975 (прототип).
