Вариатор

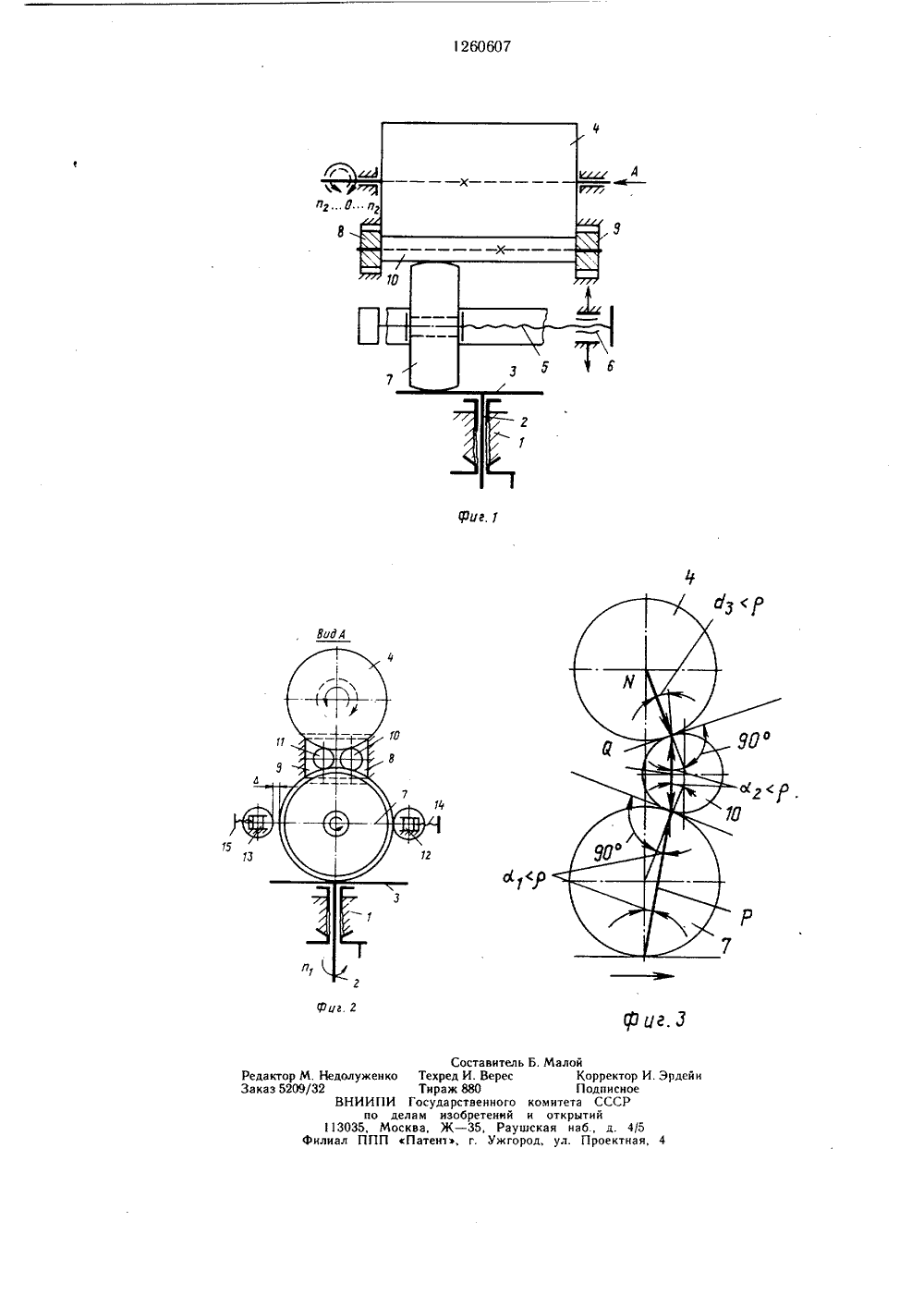

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1260607 51)4 16 Н 1ф)сЕТЕНЬМ ЛЬСТВ онструкторское бюков(54) ВАРИАТОР (57) Изобретение нию, в частности ческим передачав вано в качестве лируемой скорост металлорежущих ни я - новы шени ности вариатора з относится к м к регулируем и может бы передачи с ью вращения ста н ков. Цел е надежности а счет выпол ашиностроеым механиь использо- плавнорегув приводах ь изобретеи долговечения промеОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ ПИСАНИЕ ИЗ К дВТОРСНОМУ СВИД(71) Московское особое кро металлорежущих стан(56) Патент США31964. жуточной передачи в виде двух цилиндрических валиков, контактирующих со сферическим роликом и ведомым валом, такое выполнение позволяет снизить нагрузку при изменении направления вращения. Вращение ведущего вала передается через фрикционный диск, контактирующий с ним сферический ролик, промежуточный валик к ведомому валу. В этом случае ролик находится между поверхностями диска и одного из валиков. Валики так отрегулированы, что заклинивания не происходит. Изменяя регулировочными винтами величину зазора междуупорами и роликом, можно изменить величину заклинивающих сил в пределах допускаемых контактных напряжений. Регулирование передаточного отношения производится посредством винта регулирующего механизма в любых пределах. 3 ил.Изобретение относится к машиностроению, в частности к регулируемым механическим передачам, и может быть применено в качестве передачи с плавнорегулируемой скоростью вращения в приводах металлорежущих станков.Цель изобретения - повышение надежности и долговечности вариатора за счет выполнения промежуточной передачи в виде двух цилиндрических валиков, контактирующих со сферическим роликом и ведомым валом, что позволяет снизить нагрузку при изменении направления вращения,На фиг.1 изображен вариатор, общий вид; на фиг 2 - вид А на фиг.1; на фиг.3 - силовая схема вариатора.Вариатор содержит корпус 1, в котором установлены ведущий вал 2 с закрепленным на нем фрикционным диском 3, ведомый вал 4, винтовой регулирующий механизм с винтом 5 и гайкой 6 и промежуточную передачу.Промежуточная передача выполнена в виде сферического фрикционного ролика 7, связанного с винтом 5 регулирующего механизма, и взаимодействующего с фрикционным диском 3, двух установленных в корпусе 1 с возможностью перемещения перпендикулярно плоскости диска 3 ползунов 8 и 9 и двух размещенных в них параллельно друг другу валиков 10 и 11, взаимодействующих со сферическим роликом 7 и ведомым валом 4.Промежуточная передача выполнена с упорами 12 и 13, размещенными в корпусе 1 с возможностью регулировки их положения в плоскости, параллельной плоскости диска 3,Регулировка положения упоров 12 и 13 осуществляется, например, с помощью винтов 14 и 15.Вариатор работает следующим образом.Вращение с ведущего вала 2 передается через фрикционный диск 3, контактирующий с ним сферический ролик 7, валик 10 (или 11) ведомому валу 4. При вращении ролик 7 находится между поверхностями диска 3 и одного из валиков 1 О или 11 и должен заклиниваться. Но полного заклинивания не происходит, так как валики 10 и 11 отрегулированы так, что ограничивают величину втягивания ролика 7 в суживающуюся полость. Угол а 1 между вектором Р расклиниваюших сил и нормально к плоскости диска 3 в точке контакта его с роликом 7 не выходит за пределы угла р трения, и врагцение без проскальзывания передается от диска 3 к ролику 7 и от него к валику 10 (или 11), который стремится втянуться в суживающуюся полость между роликом 7 и ведомым валом 4, где также не происходит полного заклинивания, и угол а 2 между вектором Я расклинивающих сил и нормалью к касательной в точке контакта ролика 7 и валика 10 (или 11) не выходит за пределы угла р трения, и вращение без проскальзывания передается ведомому валу 4.Угол аз между расклинивающей силой и силой реакции опоры равен а. Изменяя регулировочными винтами 14 и 15 зазор Л между упором2 или 13 и диском можно изменять величину втягивания ролика 7 в суживающуюся полость, а значит величину заклиниваюших сил в пределах допускаемых контактных напряжений.20 Регулирование передаточного отношенияпроизводится посредством винта 5 регулирующего механизма в любых пределах, которое может изменяться до нуля и изменять направление на противоположное (чему способствуют два валика 1 О и 1) при изменении направления вращения.Для работы вариаторов в автоматическомрежиме ручное управление может быть отключено посредством отсоединения разъемной гайки 6 от винта 5.формула изобретенияВариатор, содержащий корпус, установленные в нем ведущий вал с фрикционным диском, ведомый вал, винтовой регулирующий механизм и промежуточную передачу с упорами, отличающийся тем, что, с целью повышения надежности и долговечности, промежуточная передача выполнена в виде сферического фрикционного ролика, взаимодействующего с фрикционным диском, 40 двух установленных в корпусе с возможностью перемещения перпендикулярно плоскости диска ползунов и двух размещенных в них параллельных друг другу валиков, взаимодействующих со сферическим роликом и ведомым валом, а упоры размещены в 45 корпусе с возможностью регулировки их положения в плоскости, параллельной плоскости диска.1260 б 07 г.З ител ерес став дени ко Техред И. ВТираж 880ИИПИ Государственпо делам изобрете35, Москва, Ж - 35,ППП Патент, г. ногонийРаушУжгор 1130лиал едактор М. Недолуженаказ 5209/32 Б. МалойКорректор И. ЭПодписноекомитета СССРи открытийская иаб., д. 4/5од, ул. Проектная, 4
