Автоматический инерционный трансформатор вращающего момента

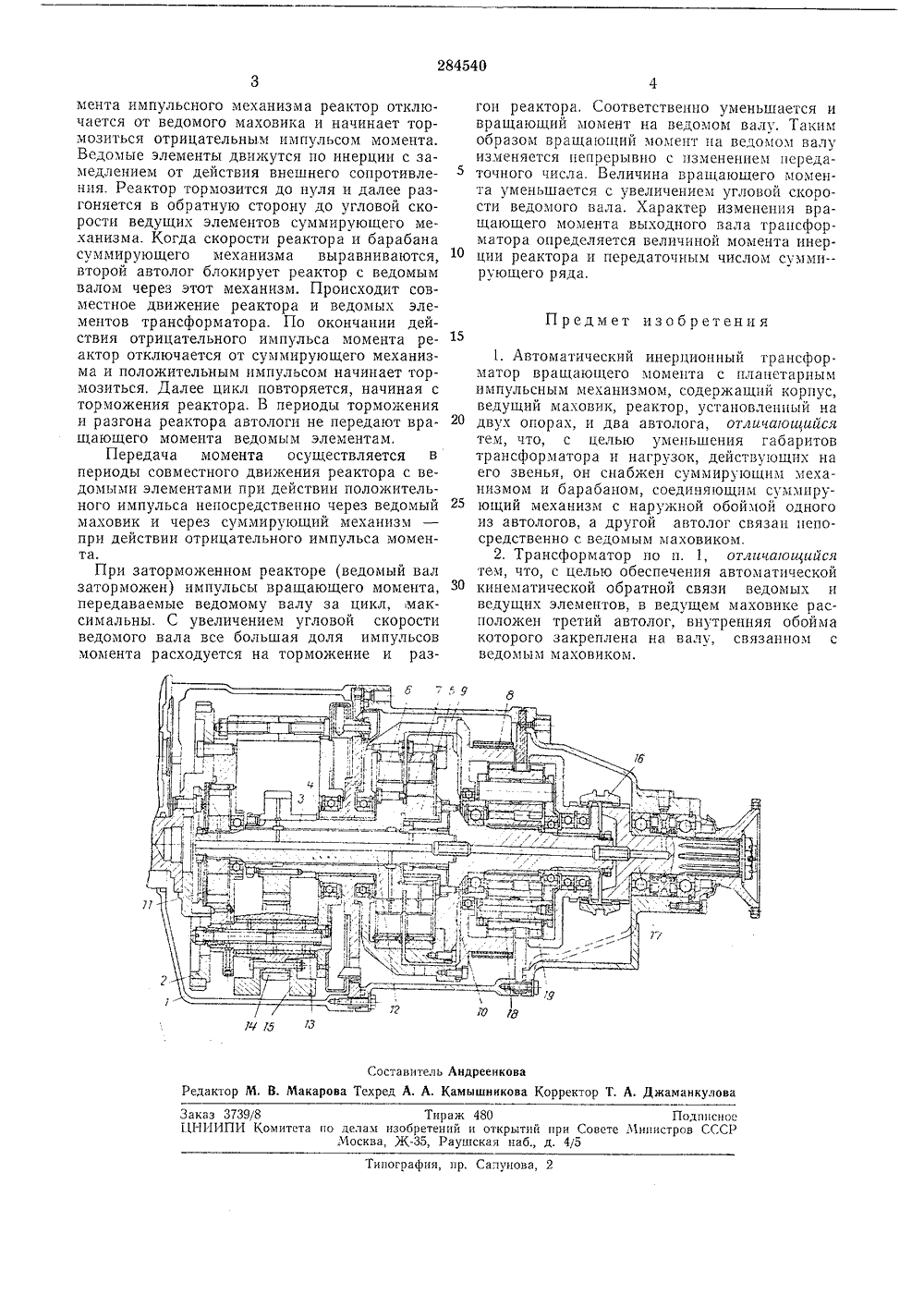

О П И С А Н И Е 28454 ОИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(088,8) оритет Комитет по дедам изобретений и открытий при Совете Министров СССРОпубликовано 14.Х,1970. БюллетеньДата опубликования описания 7.1,1971 Авторыизобретения. Балжи и С. П. Баженов я; г;:;и Заявител Челябинский политехнический институ АВТОМАТИЧЕСКИЙ ИНЕРЦИОННЫЙ ТРАНСФОРМАТОР ВРАЩАЮЩЕГО МОМЕНТАИзобретение относится к области передач с отбором скоростей, а именно к автоматическим инерционным трансформаторам вращающего момента.Известен автоматический инерционный трансформатор вращающего момента с планетарным импульсным механизмом, содержащий корпус, ведущий маховик, реактор, установленный на двух опорах, и два автолога.С целью уменьшения габаритов трансформатора и нагрузок, действующих на его звенья, предлагаемый трансформатор снабжен суммирующим механизмом и барабаном, соединяющим суммирующий механизм с наружной обоймой одного из автологов, а другой автолог связан непосредственно с ведомым маховиком.Для обеспечения автоматической кинематической обратной связи ведомых и ведущих элементов, в ведущем маховике может быть расположен третий автолог, внутренняя обойма которого закреплена на валу, связанном с ведомым маховиком.Иа чертеже показан описываемый трансформатор.Трансформатор содержит корпус 1, ведущий маховик 2, реактор д, установленный на двух опорах (4 и б), два автолога б и 7 и суммирующий механизм 8. Барабан 9 соединяст последний с наружной обоймой автолога,а автолог 7 связан непосредственно с ведомым маховиком 10. В ведущем маховике 2 расположен третий автолог 11, внутренняя обойма которого закреплена на валу 12, свя занном с маховиком 10.Трансформатор работает следующим образом.Прп работе двигателя ведущий маховик спомощью пальцев 18 приводит в движение не уравновешенные сателлиты 14. Инерцией грузов б создается на реакторе переменньш вращающий момент. Положительный импульс момента автологом 7 передается непосредственно маховику 10 и через муфту 1 б - выход ному валу 17. Отрицательный импульс черезбарабан 9, суммирующий механизм 8, псстернн 18 и 19 передается также валу ведомого маховика и далее - выходному валу,Трансформатору свойственна циклическая 20 работа. Когда начинает действовать положительный импульс момента импульсатора, реактор тормозится от скорости вращения веду щей шестерни суммирующего механизма до пуля.25 Далее он разгоняется до угловой скоростиведомого маховика. Когда скорости ведомого вала и реактор оказываются равными, включается автолог ведомого маховика и происходит совместное движение реактора с ведо мыми элементами. После измерения знака мо284540 Предмет изобретения Д 7 гЗ Составитель АндреенковаРедактор М. В, Макарова Техред А, А. Камыщникова Корректор Т. А, Джаманкулова Заказ 3739/8 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 45 Типография, пр. Сапунова, 2 мента импульсного механизма реактор отключается от ведомого маховика и начинает тормозиться отрицательным импульсом момента. Ведомые элементы движутся по инерции с замедлением от действия внешнего сопротивления. Реактор тормозится до нуля и далее разгоняется в обратную сторону до угловой скорости ведущих элементов суммирующего механизма. Когда скорости реактора и барабана суммирующего механизма выравниваются, второй автолог блокирует реактор с ведомым валом через этот механизм. Происходит совместное движение реактора и ведомых элементов трансформатора. По окончании действия отрицательного импульса момента реактор отключается от суммирующего механизма и положительным импульсом начинает тормозиться. Далее цикл повторяется, начиная с торможения реактора. В периоды торможения и разгона реактора автологи не передают вра щающего момента ведомым элементам,Передача момента осуществляется в периоды совместного движения реактора с ведомыми элементами при действии положительного импульса непосредственно через ведомый 25 маховик и через суммирующий механизм при действии отрицательного импульса момента.При заторможенном реакторе (ведомый вал заторможен) импульсы вращающего момента, 30 передаваемые ведомому валу за цикл, максимальны. С увеличением угловой скорости ведомого вала все большая доля импульсов момента расходуется на торможение и разгон реактора. Соответственно уменьшается и вращающий момент на ведомом валу. Таким образом вращающий момент на ведомом валу изменяется непрерывно с изменением передаточного числа. Величина вращающего момента уменьшается с увеличением угловой скорости ведомого вала. Характер изменения вращающего момента выходного вала трансформатора определяется величиной момента инерции реактора и передаточным числом сумми рующего ряда. 1. Автоматический инерционный трансфор. матор вращающего момента с планетарным импульсным механизмом, содержащий корпус, ведущий маховик, реактор, установленный на двух опорах, и два автолога, отличигогггггйся тем, что, с целью уменьшения габаритов трансформатора и нагрузок, действующих на его звенья, он снабжен суммирующим механизмом и барабаном, соединягощим суммирующий механизм с наружной обоймой одного из автологов, а другой автолог связан непосредственно с ведомым маховиком.2, Трансформатор по п. 1, отлгяагощггггся тем, что, с целью обеспечения автоматической кинематической обратной связи ведомых и ведущих элементов, в ведущем маховике расположен третий автолог, внутренняя обойма которого закреплена на валу, связанном с ведомым маховиком.
