Симметрирующий трансформатор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 303711
Автор: Кульцеп
Текст

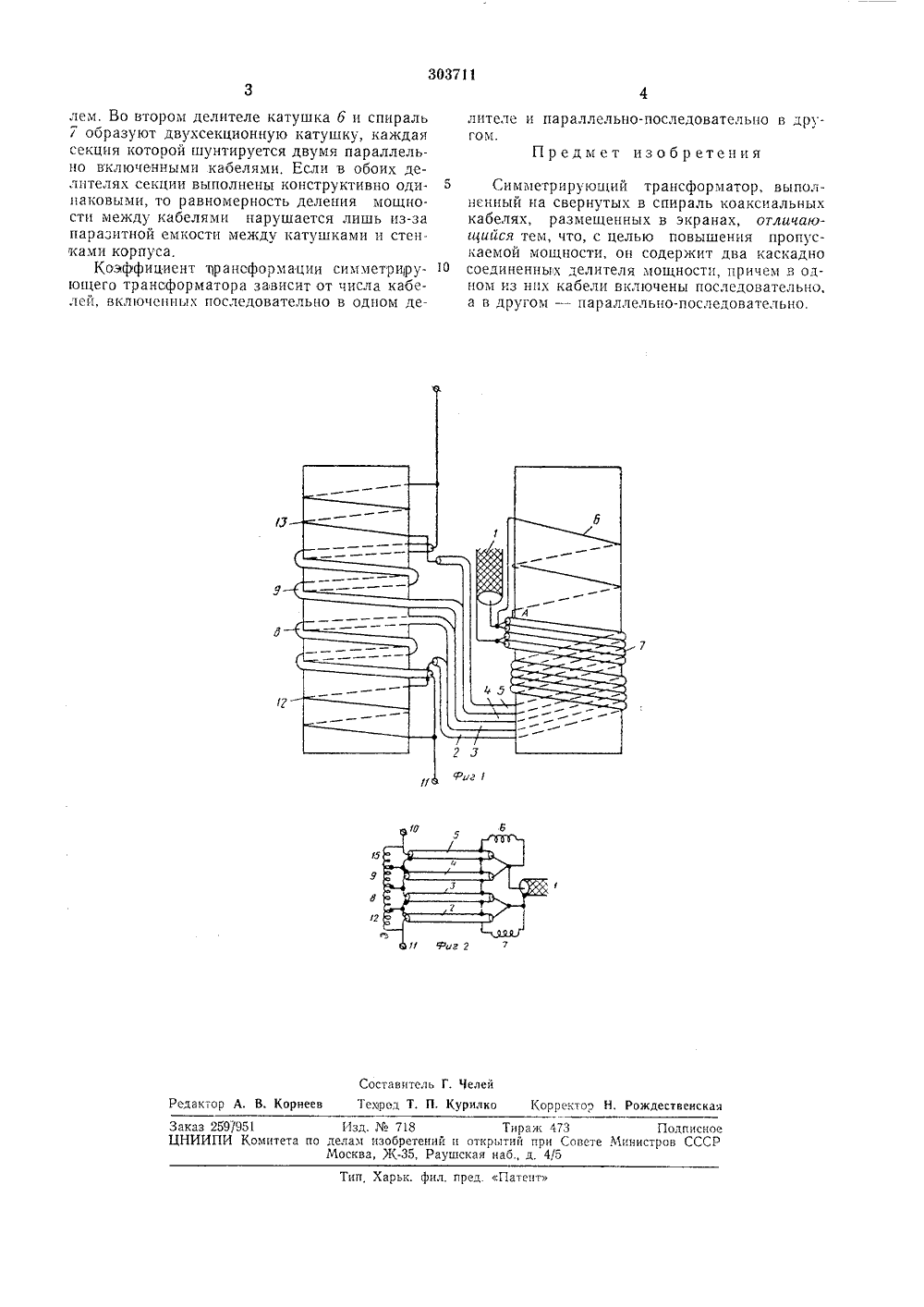

О П И С А Н И Е 3037 НИЗОБРЕТЕ Н ИЯ Союз Советских Социалистических РеспубликАВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства-Заявлено 23,1 Х,1968 ( 1270239/26-9)с присоединением заявки-11 К Н 031 т 7/42 Комитет по делам зобретений к открыти при Совете Министров СССРиор публвковано 13 Л.1971, Бюллетеньата опубликования описания 26 Х 11.19 1,32,6088.8) Авторизобретен В. П, Кульце явитель ИММЕТРИРУтОЩИЙ ТРАНСФОРМАТОР личение про Изобретение относится к фидерным устройствам и может быть использовано в радиопередатчиках большой мощности коротковолно вого диапазона для связи несимметричного фидера с симметричным. Известен широкополосный симметрирующии трансформатор, представляющий собой свернутую в спираль двухпроводную линию с волновым сопротивлением, равным удвоенному волновому сопротивлению подводящего коаксиального фидера.Однако известный симметрируюформатор имеет ограниченный упускаемой мощности.Цель изобретения - уве пускасмой мощности.Это достигается тем, что симметрирующцй трансформатор выполняется в виде каскадного соединения двух делителей мощности, в одном из которых соединяющие их кабели включены последовательно, а в другом - параллельно- .последовательно.На фиг. 1 изображена конструктивная схема симметрирующего трансформатора; на фиг, 2 - его эквивалентная схема.Подводящий коаксиальный фидер 1 соединен с четырьмя коаксиальными кабелямц 2 - 5, каждый из которых пропускает четвертую часть полной мощности передатчика. Внутренине жилы кабелей 2 и 3 подсоединены к наружной жиле подводящего коаксиального фидера 1, а кабелей 4 ц 5 - к внутренней жиле. Наружные жилы кабелей 2 - 5 соедине ны между собой в точке А, ц к этой же точкеприсоединен вывод компенсирующей катушки б, второй вывод которой подсоединен к внутренней жиле подводящего коаксиального фидера 1. Кабели 2 - 5 свернуты в спираль 7.1 о Катушка б ц спираль 7 намотаны согласно цобразуют делитель, в котором кабели соединены параллельно-последовательно.Кабели 3 ц 1 свернуты в спирали 8 и 9.15 К наружным жилам спиралей 8 и 9 подключецы внутренние жилы кабелей 2 и 5. Внутренние жилы кабелей, образующих спирали 8 и 9, подключаются к выходным зажимам 10 и 11 симметричного выхода устройства.20 Между выходными зажимами 10 и 11 и соответствующими наружными жилами спиралец 8 и 9 включены катушки 12 и 13, Спирали 8 ц 9 и катушки 12 и 13 намотаны согласно и образуют делитель, в котором кабели 2 - 5 включены последовательно. Оба делителя заключены в экраны (на чертеже не показаны).Из рассмотрения эквивалентной схемы следует, что спирали 8 ц 9 и катушки 12 и 13 образуют одну катушку из четырех секций, 30 каждая из которых шунтирована своим кабеЗОЗ 711 Составитель Г. ЧелейВ. Корнеев Темред Т. П. Курилко Корректор Н. Рождественская едак Тираж 47тий при Саб., д. 4/5 Поди испо ов СССР ий и отк Раушскаи овете Мини ип. Харьк. фил. пред. Патент лем. Во втором делителе катушка 6 и спираль 7 образуют двухсекционную катушку, каждая секция которой шунтируется двумя параллельно включенными кабелями, Если в обоих делителях секции выполнены конструктивно одинаковыми, то равномерность деления мощности между кабелями нарушается лишь из-за паразитной емкости между катушками и стенками корпуса.Коэффициент траноформации симметрирующего трансформатора зависит от числа кабелей, включенных последовательно в одном деаказ 259/951 Изд.718 ЦНИИПИ Комитета по делам изобре Москва, Жлителе и параллельно-последовательно в другом.Предмет изобретения Симметрирующий трансформатор, выполненный на свернутых в спираль коаксиальных кабелях, размещенных в экранах, отличаюиийся тем, что, с целью повышения пропускаемой мощности, он содержит два каскадно соединенных делителя мощности, причем в одном из них кабели включены последовательно, а в другом - параллельно-последовательно.
СмотретьЗаявка
1270239
В. П. Кульцеп
МПК / Метки
МПК: H03H 7/42
Метки: симметрирующий, трансформатор
Опубликовано: 01.01.1971
Код ссылки
