Трансформатор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 337865
Автор: Шаров
Текст

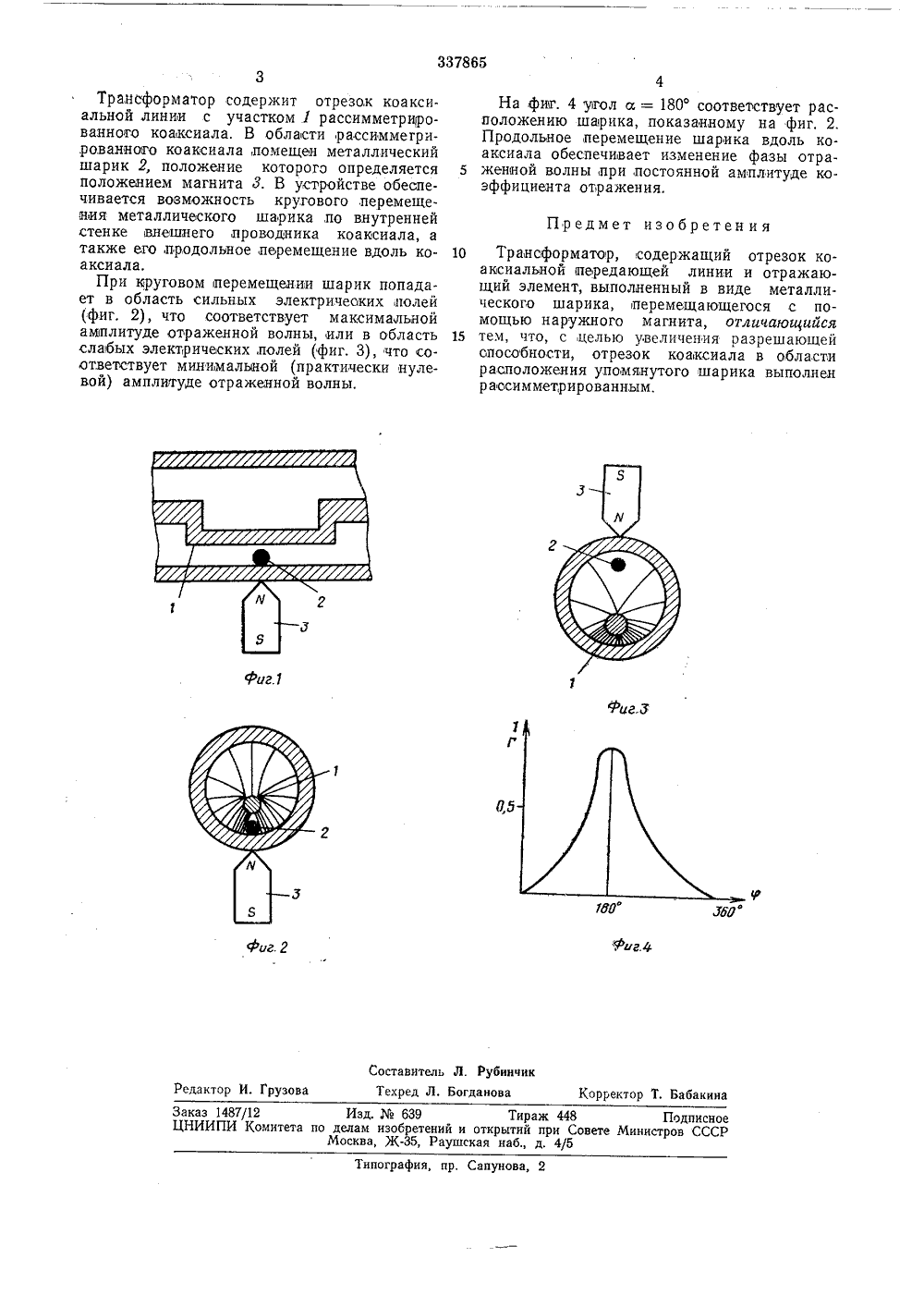

Союа Советских Социалистических Республик/04 1. Кл. Н исоединением заявкикомитет ло делам аобретеиий и открытий ри Совете Министров СССР24 а опуб второбретени П. Шаров Заявите ТРАНСФОРМАТО Как показываеткого трансформатжения от нагрузк3 гт 1 весьма трудостройкой трансфможность его граность неоднократфициента отраженведения положенитов, а быстрый изначительно ухудш Изобретение относится к области радиоизме 1 рительной техники и может быть использовано для компенсации отражений в СВЧтрактах.В радиоизмерительной технике используются коаксиальные трансформаторы полных сопротивлений с регулировкой фазы и коэффициента отражения, выполненные на основе двух, подвижных отражающих диэлектрических шайб в коаксиальном тракте.Амплитуда отраженной волны при этом определяется величиной диэлектрической, проницаемости шайб, а также соотношением размеров,и длины волны СВЧ-колебаний и регулируется изменением взаимного расположения шайб. Фаза отраженной волны регулируется одновременным,перемещением обеих шайб вдоль коаксиальной линии. практика, настроика таора на компенсацию отраи в диапазоне частот свыше емка. В связи с острой наорматора отсутствует воздуировки, а также возможного воспроизведения,коэфия и фазы путем воспроизя регулировочных элемен,нос шайб трансформатора ает его характеристики. В отдельных случаях, например для неоднократного измерения СВЧ-мощности,с использованием термисторных, болометрических, термоэлектрических, калометрических и других преобразователей, необходимы трансформаторы сопротивлений, в которых указанные выше недостатки отсутствуют. В данном случае это.позволяет исключить погрешность за счет рассогласования входного устройства 10 измерителя мощности с коаксиальным трактом источника. В примозольных волноводах такая задача решается использованием в отрезке волновода двух металлических шариков, перемещающихся под действием магни та. Поперечным перемещением шариков поширокой стенке волновода и взаимным их расположением регулируется амплитуда отражения, Одновременным,перемещением вдоль волновода регулируется фаза отражения 20 волны.Цель изобретения - повышение разрешающей способности устройства.Это достигается тем, что отрезок коаксиалав области расположения металлического ша,рика выполнен рассимметрированным.На фиг. 1 показан предлагаемый трансформатор, его разрез; на фиг. 2 и 3 - коаксиал, поперечное сечение; на фиг. 4 - зависимость коэффициента отражения от ктоложения ша риков в поперечном сечении коаксиала,.УбР фиг.4 Фиг. 2 Составитель Л, Рубинчик Техред Л, Богданова Корректор Т. Бабакина Редактор И. Грузова Заказ 1487/12 Изд.639 Тираж 448 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 3Трансформатор содержит отрезок коаксиальной линии с участком 1 рассимметрированното коаксиала, В области рассиммегри,рованного коаксиала,помещен металлический шарик 2, положение которого определяется положением магнита 3. В устройстве обеспечивается возможность кругового перемещения металлического шарика,по внутренней стенке внешнего лроводника коаисиала, а также его,продольное перемещение вдоль коаксиала,При круговом перемещении шарик попадает в область сильных электрических полей (фиг. 2), что соответствует максимадыной амплитуде отраженной волны, или в область слабых электрических, полей (фиг. 3), что соответствует минимальной (практически нулевой) амплитуде отраженной волны. На фиг. 4 угол а = 180 соответствует расположению шафарика, показанному на фиг. 2.Продольное перемещение шарика вдоль коаксиала обеспечивает изменение фазы отра женяой волны при постоянной амплитуде коэффициента отражения. 10 Трансформатор, содержащий отрезок коаысиальной лередающей линии и отражающий элемент, выполненный в виде металлического шарика, перемещающегося с помощью наружного магнита, отличающийся 15 тем, что, с целью увеличения разрешающейспособности, отрезок коаксиала в области расположения упомянутого шарика выполнен рассимметрированным.
СмотретьЗаявка
1487038
П. П. Шаров
МПК / Метки
МПК: H01P 5/04
Метки: трансформатор
Опубликовано: 01.01.1972
Код ссылки
<a href="https://patents.su/2-337865-transformator.html" target="_blank" rel="follow" title="База патентов СССР">Трансформатор</a>
