Тороидальный трансформатор

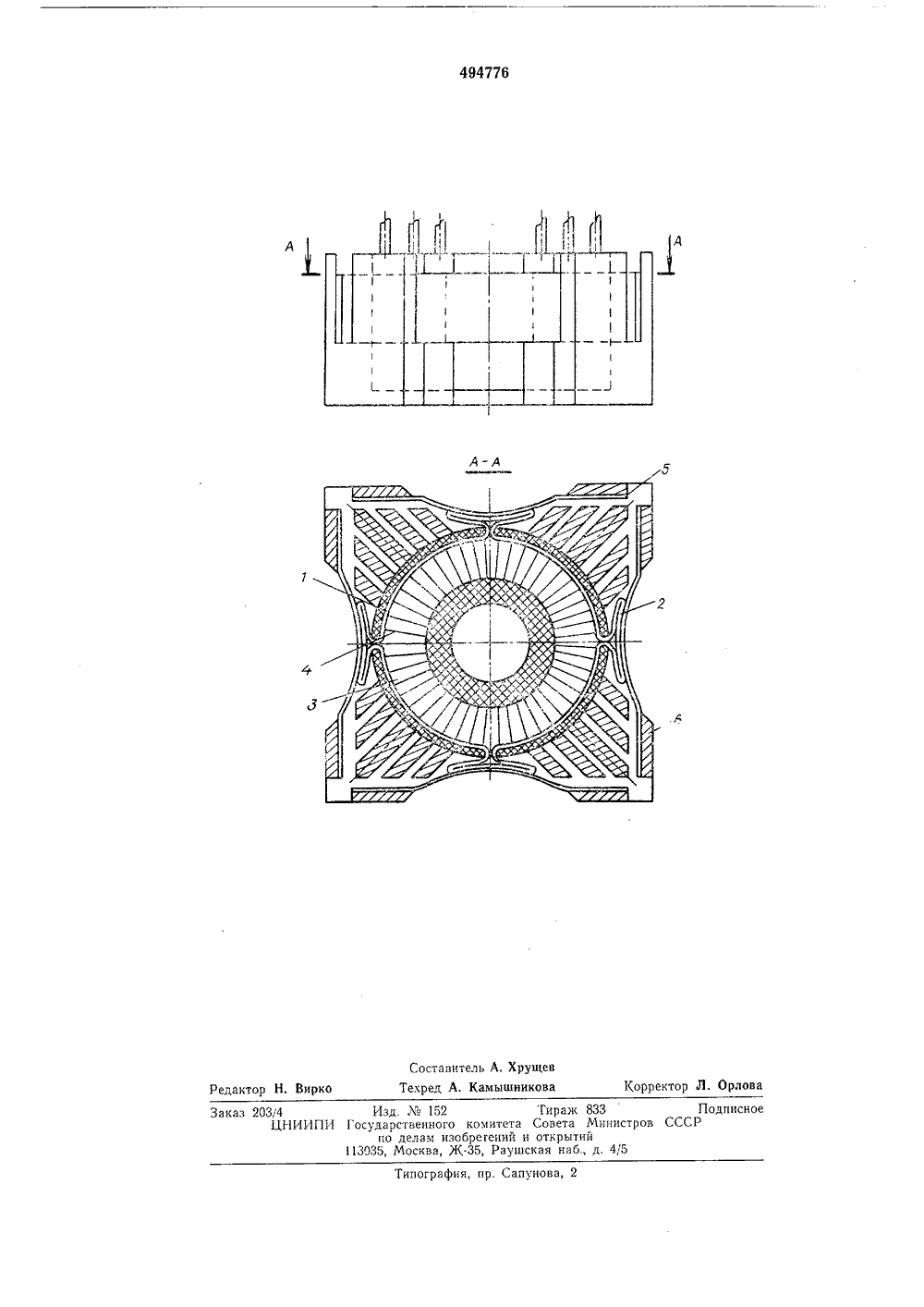

ОП ИСАИЗОБРЕТЕНИЯ Саюэ Советских Социалистических(51) М. Кл. Н 01127/О Государственный комите Совета Министров СССР 3) УДК 621.314.225.,62-71(088.8) ло делам изобретений опубликования описания 23,02 Да 1 открытии. А. Садовник 71) Заявитель 54) ТОРОИДАЛЬНЫЙ ТРАНСФОРМАТО Изобретение относится к электротехнике.Предлагаемый тороидальный трансформатор предназначен для работы в узлах радиоэлектронной и радиотехнической аппаратуры повышенной мощности и частоты,Известны тороидальные трансформаторы с теплоотводом в виде цилиндрического кольца, прилегающего к наружной цилиндрической поверхности сердечника и имеющего выведенные наружу радиально и равномерно расположенные по окружности ребра, каждое из которых укреплено в центральном пазу соответствующей группы ребристых радиаторов, образующих кольцевую обойму, которой снабжен трансформатор.Однако в таких трансформаторах в местах соединения ребер теплоотвода с радиаторами обоймы имеются воздушные зазоры из-за неплотного прилегания соприкасаемых плоскостей, а также в результате термического изменения объемов деталей в процессе нагрева.В узлах таких соединений постоянно присутствует граничный слой с большим тепловым сопротивлением, который существенно влияет на теплопередачу между деталями трансформатора, а в целом на его температуру перегрева.В известной конструкции тороидального трансформатора уменьшение воздушных зазоров в соединяемых деталях путем дополниьН И Е (11) 494776 тельной подгонки или введения прокладок является затруднительной операцией и не достигает желаемого результата даже при применении теплопроводящих компаундов.5 Кроме того, метод крепления трансформаторов за ребра теплоотвода в пазах радиатора является непосредственным и жестким звеном передачи механических нагрузок от обоймы радиаторов к теплоотводу кольцевого сер дечника, а следовательно оказывает прямоевоздействие на провод обмотки и его механическую прочность,В таких трансформаторах невозможно увеличение мощности без повышения его темпе ратуры перегрева, а следовательно и болееполное его использование в насыщенных режимах.Целью изобретения является улучшениетеплопередачи в трансформаторе путем иск лючения воздушного зазора между сопрягаемыми деталями без дополнительной подгонки одной к другой, а также уменьшение влияния перегрузок на обмотку и сердечник при механических воздействиях на трансформатор.25 Эта цель достигается путем установки между каждым ребром теплоотвода и соседними группами радиаторов биметаллической пружинящей пластины в форме дуги, которая упирается плоскостью в ребро теплоотвода и З 0 скреплена с ним, а свободными концами при 494776легает к поверхностям рядом расположенных радиаторов, причем один из концов каждой пластины закреплен на радиаторе, а другой может свободно перемещаться вдоль длины пластины по поверхности радиатора по мере изменения радиуса кривизны пластины от нагревания.На чертеже изображен предлагаемый тороидальный трансформатор, вид сбоку и разрез по А - А,Тороидальный трансформатор состоит из теплоотвода 1 с ребрами 2, цилиндрического сердечника 3, на который намотаны обмотки 4. На ребрах теплоотвода укреплена пружинящая биметаллическая пластина 5, которая своими концами упирается в плоскости ребер радиаторов б.При выделении тепла от сердечника 3 и обмотки 4 пластина 5 меняет радиус своей кривизны за счет различных величин темпера. турных коэффициентов линейного расширения металлов, составляющих ее слои, тем самым оказывая постоянное давление одновременно на ребро 2 теплоотвода 1 и на поверхности ребер радиаторов 6 и непрерывно выбирая воздушные зазоры, возникающие при тепловом расширении деталей.Первоначальный тепловой контакт мекду ребрами теплоотвода и радиаторами осуществляется за счет предварительного поджатия пружинящей пластины при установке трансформатора в обойме с радиаторами и удерживается в ней силой давления, возникающей при деформации пластины от теплового потока.Таким образом, теплопередача в трансформаторе поддерживается постоянно, а усилие прилегания биметаллической пластины к трансформатору и радиаторам обоймы находится в прямой зависимости от степени нагрева сердечника и обмоток,Предлагаемая конструкция тороидальноготрансформатора позволяет использовать его б в аппаратуре, работающей в режимах повышенных мощностей и частот, а также применять в условиях эксплуатации со знакопеременными механическими нагрузками, действующими в плоскости, перпендикулярной оси 10 трансформатора, Пружинящие пластины впоследнем случае работают как демпферы и защищают сердечник от динамических воздействий. Предмет изобретенийТороидальный трансформатор с теплоотводом в виде цилиндрического кольца, прилегающего к наружной цилиндрической поверх ности сердечника и имеющего выведенныенаружу радиально и равномерно расположенные по окружности ребра, каждое из которых укреплено в центральном пазу соответствующей группы ребристых радиаторов, образую щих кольцевую обойму, которой снабжентрансформатор, о т л и ч а ю щ и й с я тем, что, с целью улучшения теплопередачи в трансформаторе и уменьшения перегрузок на обмотку и сердечник при механических воздей- зО ствиях, между каждым ребром теплоотводаи соседними группами радиаторов установлена пружинящая биметаллическая пластина в форме дуги, упирающаяся плоскостью в ребро теплоотвода и скрепленная с ним, а своз 5 бодными концами прилегающая к поверхностям рядом расположенцых радиаторов, причем один из концов каждой пластины закреплен на радиаторе, а другой может свободно перемещаться вдоль длины пластины.Типография, пр. Сапунов газ 203/4 Изд.152 Тиран ЦНИИПИ Государственного комитета Совета по делам изобрегений и открь 113935, Москва, Ж, Раушская на
