Регулируемый трансформатор

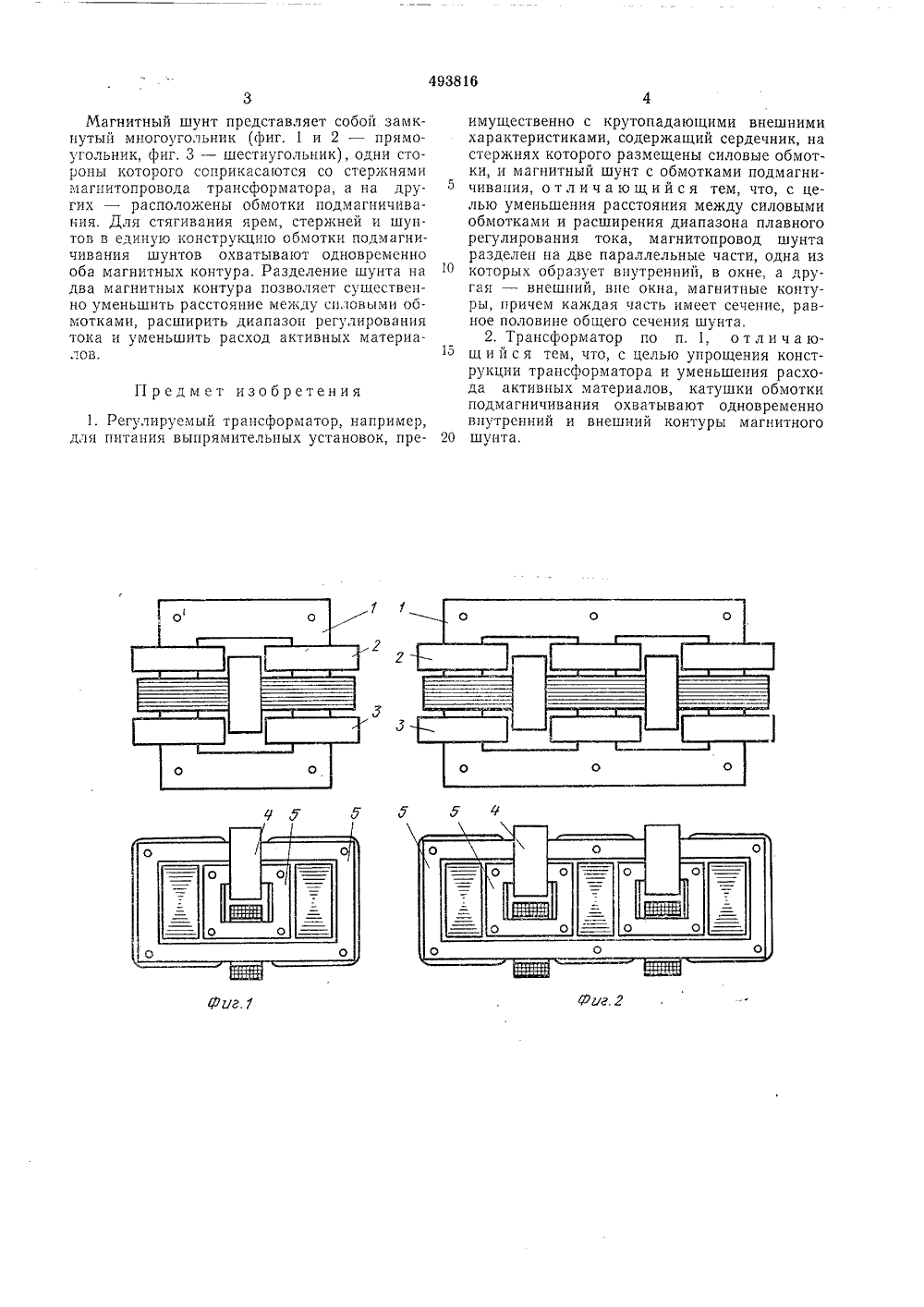

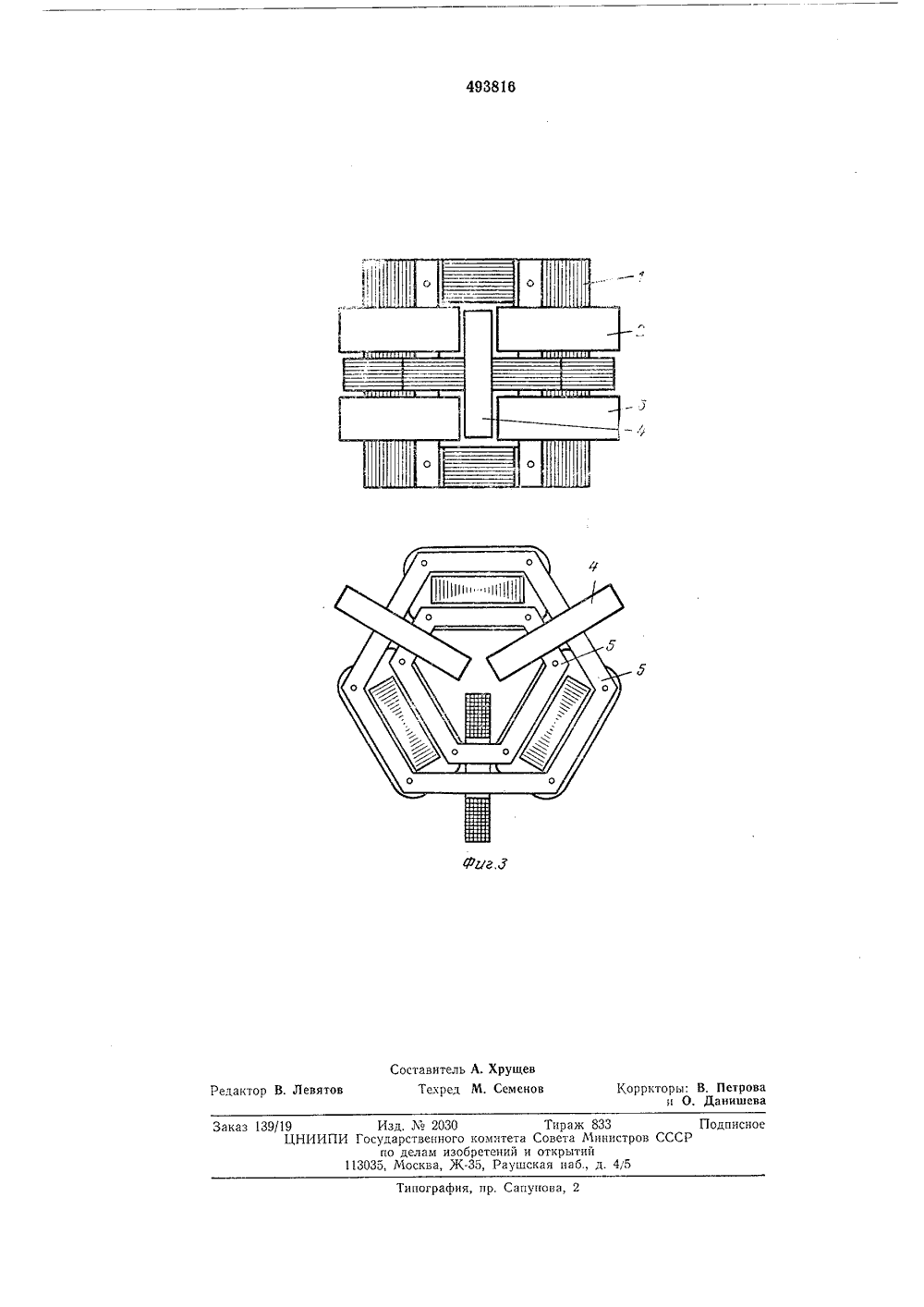

ни 4938 0 П ИЗО Союз СоветскиСоциалыстическ РЕТЕ Реслубли ТОРСКОМУ СВИДЕТЕХФЬСТВУ Дополнительно авт. свид-ву(51) М. Государственный комитет Совета Министров СССР Опубликовано 30.11.75. юллетень4 сания 19,02.7 б 3) УДК 621,314,232/) РЕГУЛИРУЕМЫЙ ТРАНС АТО антах, Трехфазный трансформатор может быть выпол 11 ен как на маг 1111 топроводс, стерж которого располоконы в ОД 110 й и;10 с 1 Ости, так и на симметричном магнитопроводс, стержни которого располагаются под углом 120 относительно друг друга.На фиг. 1 показан однофазньш трансформатор с разделенным на два контура магнитным шунтом; на фиг. 2 - трехфазный трансформатор, стержни которого расположены в одной плоскости, управляемый шунтом, состоящим из одного внешнего контура и двух (по одному в окне) внутренних контуров; на фиг. 3 - трехфазныи симметричньш трансформатор, стержни которого расположены под углом 120, управляемый шунтом, состоящпм из внешнего и внутреннего контуров, выполненных в виде шестиугольника,Трансформатор содержит сердечник 1, вторичную обмотку 2, первичную обмотку 3, обмотку 4 подмагничивания шунта, сердечник 5 шунта трансформатора в виде двух магнитных контуров.Во всех предлагаемых конструкциях первичная и вторичная обмотки трансформатора частично или полностью разнесены, а между ними располагается магнитный шунт, Внутренний контур шунта располагается в окнах магнитопровода трансформатора, а внешний охватывает наружные плоскости стержней трансформатора. Изобретение относится к электротехнической промышленности, выпускающей электросварочное оборудование и может быть использовано как для питания плазмотронов постоянного тока в комплекте с выпрямительным блоком, так и для питания сварочных постов переменного тока.Известны регулируемые трансформаторы с подмагничиванием, в которых магнитный шунт расположен в окне магнитопровода трансформатора между разнесенными первичной и вторичной обмотками.В трансформаторах этого типа диапазон регулирования и крутизна внешних характеристик зависят от расстояния между разнесенными обмотками. Расширение диапазона регулирования связано с увеличением расстояния между первичной и вторичной обмотками, что приводит к увеличению расхода активных материалов и габаритов трансформатора, а также снижению его энергетических показателей и ухудшению внешних характеристик.Цель изобретения - расширение диапазона регулирования тока при сохранении габаритов и энергетических показателей трансфор матора.Поставленная цель достигается разделением магнитопровода шунта на два контура половинного сечения, внешнего и внутреннего.Предлагаемый трансформатор может вы полняться в однофазном и трехфазном вариА, Троицкий, Э. М. Эсибян,Г, Белый и П. Г. Жуковскийрасного Знамени институтО. Патона493816 1 1 Магнитный шунт представляет собой замкнутый многоугольник (фиг, 1 и 2 - прямоугольник, фиг. 3 - шестиугольник), одни стороны которого соприкасаются со стержнями магнитопровода трансформатора, а на других - расположены обмотки подмагничивания. Для стягивания ярем, стержней и шунтов в единую конструкцию обмотки подмагничивания шунтов охватывают одновременно оба магнитных контура. Разделение шунта на два магнитных контура позволяет существенно уменьшить расстояние между силовыми обмотками, расширить диапазон регулирования тока и уменьшить расход активных материалов. П р едм ет изобретения 1. Регулируемый трансформатор, например,для питания выпрямительных установок, преимущественно с крутопадающими внешними характеристиками, содержащий сердечник, на стержнях которого размещены силовые обмотки, и магнитный шунт с обмотками подмагничивапия, отличающийся тем, что, с целью уменьшения расстояния между силовыми обмотками и расширения диапазона плавного регулирования тока, магнитопровод шунта разделен на две параллельные части, одна из которых образует внутренний, в окне, а другая - внешний, впе окна, магнитные контуры, причем каждая часть имеет сечение, равное половине общего сечения шунта,2. Трансформатор по п, 1, о т л и ч а ю щ и й с я тем, что, с целью упрощения конструкции трансформатора и уменьшения расхода активных материалов, катушки обмотки подмагничивания охватывают одновременно внутренний и внешний контуры магнитного 20 шунта.каз 139/19ЦН ПодписноеР пография, пр. Сапунова,Изд. ЪЪ 2030 И Государственного комитета по делам изобретений 113035, Москва, Ж.35, Рауш
