Номер патента: 673344

Опубликовано: 15.07.1979

Авторы: Еремеев, Мельников, Сиротин

МПК: B21D 7/12

Метки: горизонтальный, пресс, программным, профилегибочный, управлением

...8 с органом контроля 9, представляющим собой фиксированный контактный упор. Каретка с помощью привода 10 имеет возможность перемещаться вдоль направляющих консоли с остановкой в заданных точках, контролируемых датчиком. На подвижной 1 о опоре 1 со стороны ввода заготовки установлен механизм подачи 11 с гидрозахватом полосы 12.Механизм подачи установлен на осевом шарнире по центру опоры и имеет возмож 15 ность поворачиваться под воздействием профиля 13 вдоль его оси. Величина шага подачи полосы предварительно может быть установлена на расчетную величину подачи для каждого типоразмера профиля. Система программного управления прессом 14 совмеще- ъо на с пультом управления. Пресс работает следующим образом.Информация о форме полосы,...

Номер патента: 676440

Опубликовано: 30.07.1979

Авторы: Елисеев, Жарков, Касаев, Керин, Рапопорт, Шашкин

МПК: B25J 9/00

Метки: манипулятор, программным, управлением

...например, электромагнитные присоски 8. Блок программного управления 9 соединен с манипулятором при помощи гибкого кабеля 10. На ромоообразном звене 6 может быть установлено от одного до трех захватов 7,Манипулятор работает следующим образом.Электрический сигнал, попадая с блока управления 9 по гибкому кабелю 10 на активные узлы 2 - 5, отключает электромагнитные присоски 8 на активных узлах 3 - 5 вращения, а на активном узле 2 вращения магнитная присоска фиксируется. Электрические двигатели отрабатывают заданную величину перемещения, изменяя тем самым геометрию ромба. После изменения теометрии перемещенная электромагнитная присоска 8 узла 4 фиксируется, а присоска узла 2 отключается и происходит дальнейшее изменение геометрии звена 1...

Номер патента: 688329

Опубликовано: 30.09.1979

Автор: Ермаков

МПК: B25J 9/00

Метки: манипулятор, программным, управлением

...причем каждый приводной элемент выполнен из элсктропроводного тсрмочувствительного материала, обладаощсго свойством памяти формы, например титано-никелевого сплава, и электрически связан с системой управления.На фиг. 1 изображена кинематическая схема предлагаемого манипулятора; на фиг. 2 - манипулятор, частичный разрез. Н И Е 688329гибами друг на друга во взаимно перпенди. кулярных направлениях и образующих жесткую металлическую гармошку, срабатывающую (изменение длины с одновременным вращением) при изменении температуры (нагрев, охлаждение).Нагреваемый приводной элемент 7 выполнен из прямой или изогнутой пластины титано-никелевого сплава, срабатывающей (изгиб или выпрямление) при изменении температуры (нагрев, охлаждение).Нагрев и...

Номер патента: 695774

Опубликовано: 05.11.1979

Авторы: Иванов, Клебанов, Могилевцев

МПК: B23K 7/04

Метки: программным, резки, термической, управлением

...электродвигатель и редукторМеханизм 35 и 36 могут быть наклонены относителъно вертикальной оси на требуемый угол о, а боковые резаки 37могут быть развернуты в горизонтальной плоскости относительно оси центрального резака 20 на требуемый угол.ны 42, Шток 41 жестко соединен с зубчатой рейкой 43, находящейся в зацеплении с шестерней 44, которая через муфту 45, например электромагнитную, соединена с датчиком 46 обратной связи (например, вращающимся трансФорматором),Машина работает следующим образом,йа рабочем столе укладывают и фиксируют подлежащий раэрезке профильный прокат, При помощи привода продольного хода машина по рельсовому пути 8 перемещается к месту резки. В устройство, считывающее командыпрограммоносителя и расположенное на...

Номер патента: 717723

Опубликовано: 25.02.1980

Авторы: Ковшов, Пурцеладзе, Тавадзе, Тимофеев, Эбралидзе

МПК: G05B 19/42

Метки: перфолент, подготовки, программным, станков, управлением, числовым

...сигналов, вйход которого соединен со входом формирователя кодов координат, и арифметический блок, соединенныйдвухсторонней связью с блоком управленйя,и коммуталии.- На чертеже прйведена блок-схема устройства,/Устройство содержит блок 1 кванто- "вания и кодирования контура детали "при-емник сигналов 2, формировагелФкбдовкоординат 3, блок уйравления и коммутации 4, блок памяти 5, блок индикации 6,блок ввода признаков 7, перфоратор 8,фотосчитывающий блок 9 и врифметйЧеский блок 10.Блок 1 квантования и кодирования:контура детали представляет собой матрику ортогональных координатных шин в :""шйвшетного типа. " -" -Приемниксигналов 2 представляет со-бой бесконтактный (емкостной или ин="дуктивный ) съемник, позволяющий при" нимать "сигйалй с...

Номер патента: 722730

Опубликовано: 25.03.1980

Авторы: Багдасаров, Катарский, Киселев, Куликов, Куприянов, Пашков

МПК: B23Q 3/155

Метки: автоматической, инструмента, программным, сменой, станок, управлением, числовым

...вращающейся части шпинделя 1 станкаустановлена оправка 2 с инструментом 3 и кодовыми метками 4 на цилиндрической нерабо.чей части оправки, На невращающемся корпусе шпинделя 1 закреплено считывающее устройство - электромагнитная головка 5, Кодовыеметки 4 выполнены в виде магнитной илиэлектромагнитной затщси.Электромагнитная головка 5 (фиг. 3) подключена к системе ЧПУ станка через усититель 6 считывания, преобразователь 7 сигналов,который через сдвиговый регистр 8, имеющийвыход на табло 9, подключен к системе 10ЧПУ станка.Второй выход преобразователя 7 сигналовподключен к электронному коммутатору 13. который Одним выходом подключен ко второ.му входу сдаигоного регистра 8, а другим -ичному счетчику 12, определяющему момент конца считывания....

Номер патента: 724867

Опубликовано: 30.03.1980

Авторы: Петров, Полищук, Сыркин

МПК: F16K 31/02

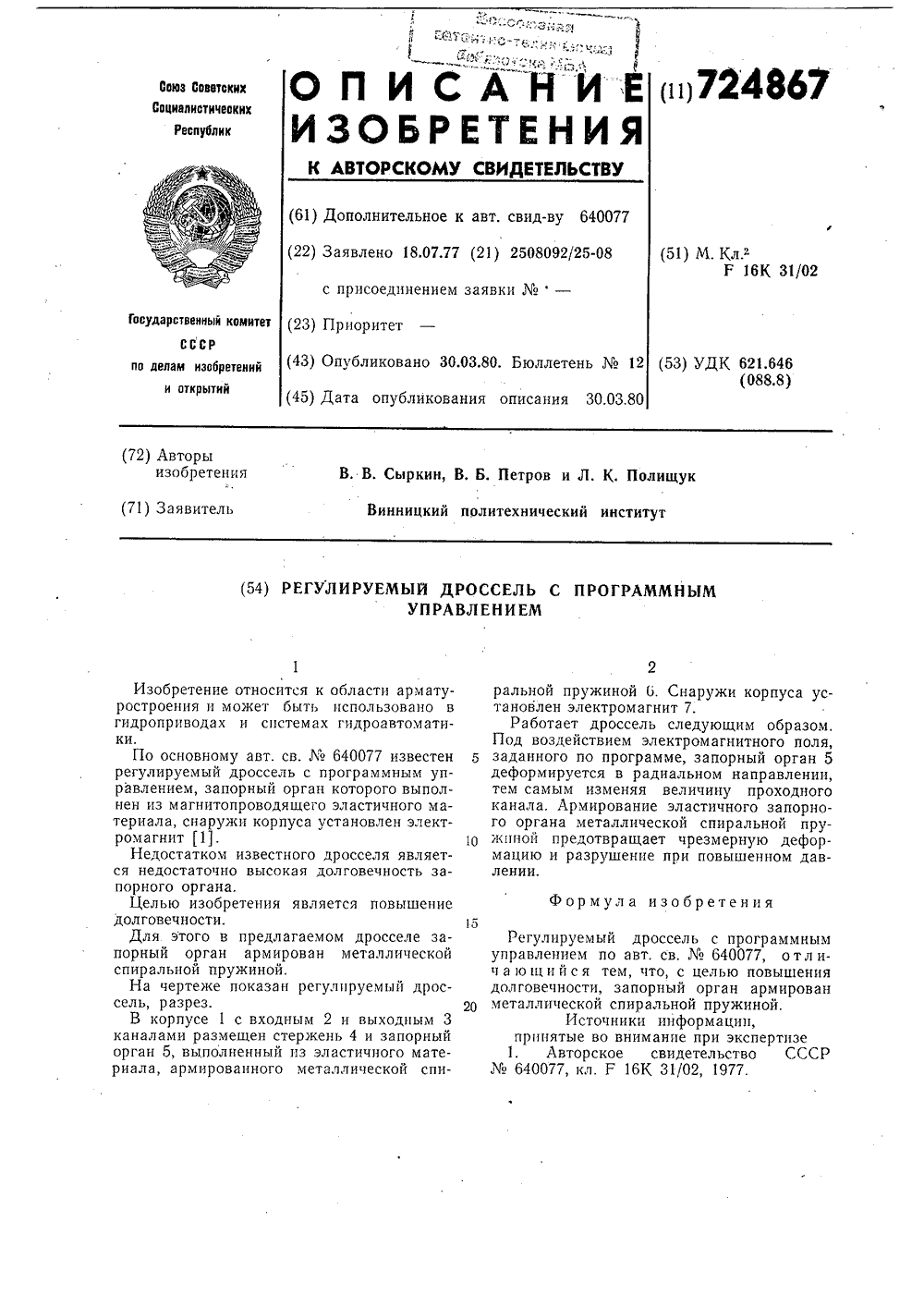

Метки: дроссель, программным, регулируемый, управлением

...еталлической спиральной пру Источники информ ац принятые во внимание при э 1. Авторское свидетельст640077, кл, Г 16 К 31/02, 1977осселе за- аллической рограммным077, отл иповышенияармированжиной,н,кспертнзево СССР мый д ыходным 3запорный чного матееской спиПо основному авт. св.6400регулируемый дроссель с програравлением, запорный орган котонен из магнитопроводящего эластериала, снаружи корпуса устаноромагнит 11,Недостатком известного дроссеся недостаточно высокая долговпорного органа.Целью изобретения являетсядолговечности.Для этого в предлагаемом дрпорный орган армирован метспиральной пружиной.На чертеже показан регулирусель, разрез.В корпусе 1 с входным 2 и вканалами размещен стержень 4орган 5, выполненный пз эластириала,...

Номер патента: 733975

Опубликовано: 15.05.1980

Авторы: Кобринский, Корендясев, Саламандра, Тывес

МПК: B25J 9/00

Метки: манипулятор, программным, управлением

...пружины кручения, выходныезвенья аккумуляторов 29-35, Механизмы реверса 36-42 установлены междувыходными звеньями аккумуляторов икинематическими цепями приводов, вданном случае валами 43-49 двигателей 15-21. Программно-управляемыемуфты 50-56 также установлены междувыходными звеньями аккумуляторов икинематическими цепями приводов.В варианте подключения выходныхзвеньев аккумулятора к кинематичес Оким цепям привода, не содержащим механизма реверса (см.фиг.2), аккумулятор выполнен в виде пружины кручения. Аккумуляторами механическойэнергии могут быть оснащены приводыне всех звеньев, а только наиболеенагруженных, т.е. наиболее инерционных.Манипулятор с программным управлением работает следующим образом,В исходном положении (перед началом...

Номер патента: 743176

Опубликовано: 25.06.1980

Авторы: Дрогайцев, Мезина, Можаева, Чесноков

МПК: H03K 3/64

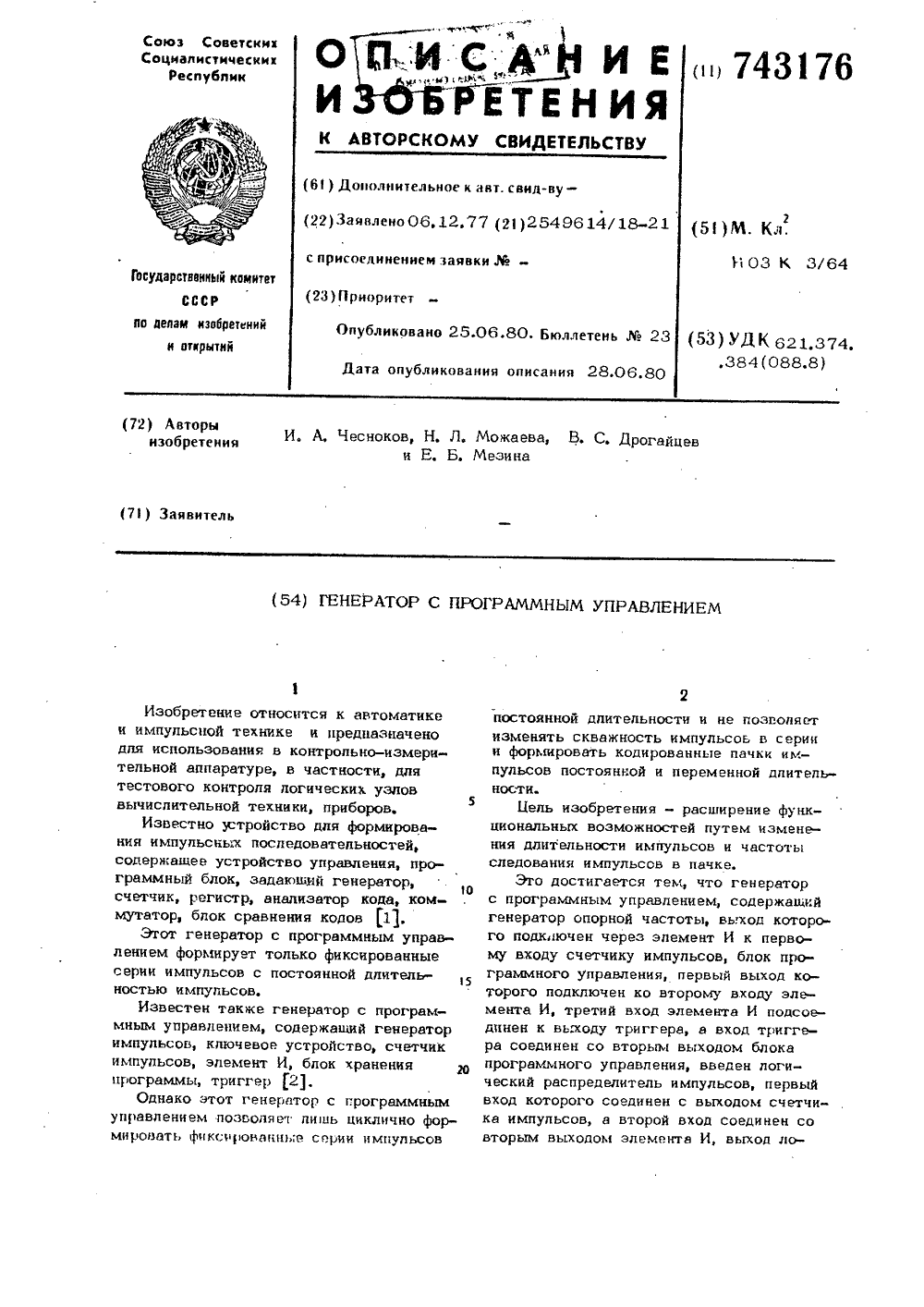

Метки: генератор, программным, управлением

...диаграммы, поясняющие работу одного разряда счетчикаимпульсов,Генератор с программным управлениемсодержит генератор 1 опорной частоты,элемент 2 совпадения, триггер 3, счетчик 4 импульсов, блок 5 программногоуправления, в состав которого входятрегистр 6 программного управления,счетчик 7 эталона, л также логическийраспределитель 8.Каждый разряд счетчика 4 импульсов (см. фиг. 2) содержит триггер 9,элементы И-НЕ 10 11 и 12, а такжеэлемент И 13 и дешифратор 14.Работает генератор с программнымуправлением следующим образом.Импульсы с генератора 1 опорнойчастоты поступают на элемент 2 совпадения и по разрешению с триггера 3поступают на вход счетчика 4 импуль:ов, который управляется регистром 6 программного управления.Каждый разряд счетчика...

Номер патента: 744746

Опубликовано: 30.06.1980

Авторы: Зайдман, Калиниченко, Ройтман

МПК: H01F 21/00

Метки: делитель, индуктивный, многодекадный, программным, управлением

...делительную обмотку 1 старшей декады и делительную обмотку 2младшей декады, расположенные соответственно на ферромагнитных сердечниках 3, 4. На сердечнике 4 воДном жгуте с делительной обмоткой2 выполнена обмотка 5 возбужденйя.Индуктивный делитель напряженияснабжен двухпозиционным переключателем 6, подвижные контакты 7, 8 которого подсоединены к обмотке 5 возбуждения. При этом одна пара неподвижных контактов 9, 10 двухпозиционного переключателя 6 подсоеднненак делительной обмотке 2 младшей декады, а другая пара неподвижных контактов 11, 12 подсоединена к выводам13, 14 средней секции делительнойобмотки 1 старшей декады. Делитель йая обмотка 2 младшей декады подсоединена к секциоййым:отводам делительной обмотки 1 старшей...

Номер патента: 752289

Опубликовано: 30.07.1980

Авторы: Землянский, Салитренник, Смелянский

МПК: G05F 1/56

Метки: блок, питания, программным, управлением

...8, источники 15 постоянного напряжения.,Блок питания работает следующим образом.При включении напряжения питания на вы.ходе источников 1, 2 и 15 постоянного напря. 1 Ожения, появляются напряжения ОвеО и 0соответственно, Ввиду отсутствия сигнала сблока 7 программного управления, транзисторный ключ 12 оптоэлектронного триггера 8 закрыт, светодиод 13 также закрыт, вследствие 25чего закрыты транзисторы стабилизаторов 3и 4 тока, регулирующие элементы стабилизато.ров 5 и 6 постоянного напряжения отключеныот питающих напряжений. Через определенныйпромежуток времени блок программного зоуправления выдает положительный импульсна вход оптоэлектронного триггера, в результате транзисторный ключ 12 открывается, светодиод 13 включается и включает...

Номер патента: 753414

Опубликовано: 07.08.1980

Авторы: Буданицкий, Одинцов, Шишков

МПК: A22C 11/08

Метки: колбасный, программным, управлением, шприц

...кула ка 49 и 50, связанных с конечными выклю ателями 51 и 52.На основании корпуса укреплены направляющие 53 и ограничительные ступенчатые планки 54,В пазу направляюих 53 размеценывыс упы 35 рычагов 28.111 риц колбасный работает следуотихобразом.Вначале задается программа работыз шприца. Программа определяет время одно.о цикла и время рабочего режима и паузы в период этого цикла.Производят цастройку цро раммногосблока 9 нг время одного цикла. Для этого, поворачивая маховичок 42 узла 39 наст ки, устаавливают соответствук 5 шы заданной программе делеие лимба 43 против риски. При этом олин из упоров 44 устанавливается рогв планки 38 цневмоцилццдра 37Включается система 6, цтоки 36 перех 5 ец)яются, и планки 38 входят в котакты с...

Номер патента: 769761

Опубликовано: 07.10.1980

Авторы: Воробьев, Мерзликин

МПК: H04M 1/26, H04M 1/515

Метки: вызовом, номеронабиратель, программным, тастатурный

...10 тактовых импульсов не поступают, распределитель 10 не работает, с его выходов на входы элементов И 12 шифраторов поступают запрещающие сигналы.В режим программного вызова устройство переводится нажатием дополнительного контакта 3. При этом на первый вход триггера 9 поступает сигнал, переводящий его в другое состояние, при котором на вторые входы дополнительных элементов И 4 поступает запрещающий сигнал, а на первый вход и + 1-го дополнительного элемента И 8 - разрешающий сигнал, Каждой цифровой клавише соответствует определенный, заранее запрограммированный номер абанента, как у именной тастатуры, поэтому для вызова нужного абонента нажимается соответствующая цифровая клавиша. При этом сигнал с контактов цифровой клавиши...

Номер патента: 772737

Опубликовано: 23.10.1980

Автор: Вирник

МПК: B23B 29/034

Метки: головка, плансуппортная, программным, управлением

...4 посредством гайки.Дополнительный механизм зажима, выполненный в виде электромагнитной муфты 10, содержит фрикционныедиски 11, взаимодействующие со шлицевой втулкой 12. Механизм зажима жестко установлен на корпусе 13 шпиндельной бабки и посредством шестерен 14,15 и 16, а также конических шестерен 17 и 18 связан с кареткой 4, Датчик 19 ориентации шпинделя 2 установлен на корпусе 13 шпиндельной бабки.Устройство работает следующим образом.При переводе каретки 4 в новое положение управляющая лента ЧПУ включает электромагнитную муфту 10 одновременно с включением вращения шпинделя 2, Якорь муфты 10прижимает фрикционные диски 11 к ее корпусу, при этом шлицевая втулка 12, шестерня 14 и блок шестерен 15 зажаты. Тормозной момент, созданный...

Номер патента: 779014

Опубликовано: 15.11.1980

Авторы: Баталин, Черпаков, Шашков

МПК: B23Q 11/00

Метки: программным, станков, управлением, числовым

...цикла рассчитывают длительность технологического цикла и его элементов г 1 которую записывают в соответствии с адресами команд 1 на программоноситель.Выделяется основной цикл хр работы станка и дополнительный цикл т, который учитывает параллельную работу отдельных механизмов станка. Программоноситель 10 вводится в блок 7 считывания программы, 2 ф откуда информация о длительности цикла и его элементах поступает в блок 1 сравнения, а управляющая информация - к исполнительным органам 13 станка, на которых установлены датчики 12 положения рабочих органов станка. Кроме того, управляющая информация, соответствующая командам основного цикла работы станка, поступает в элемент И 11, а управляющая информация соответствующая командам...

Номер патента: 780169

Опубликовано: 15.11.1980

Автор: Кацман

МПК: H03K 3/64

Метки: генератор, импульсов, программным, следования, тактовых, управлением, частотой

...нИИраряснир Генератор содержит блок 1 управления, цифроаналоговый преобразователь 2, линеаризатор 3, времязадающий релаксатор 4, делители частоты 5 и 6, элементы ИЛИ-НЕ 7, На чертеже также показана выходная шина 8Делитель частоты 5 является делителем по модулю 2, делитель частоты б является делителем частоты с пере-. менным коэффициентом делителя.На выходе релаксатора 4 обеспечивается диапазон изменения частоты ф от Р до, на выхоДе делителя 5 отдона выходе делителя 6 от а Р д 4 Генератор работает следующим образом. 13Блок 1 управления через цифроаналоговыйпреобразователь 2 и линеаризатор 3 преобразует цифровой.код сигнала управления в постоянное напряжение, служащее для установки частоты 1 О времязадающего релаксатора 4. На...

Номер патента: 788131

Опубликовано: 15.12.1980

Авторы: Баглаев, Сырнев

МПК: G06K 15/22

Метки: вычерчивания, графопостроитель, движения, двухкоординатный, металлорежущих, программным, станков, траектории, управлением, фрезы, числовым

...пружины 21. Планшайбы12 представляет собсй диск со сквозным, диаметрально выполненным пазом, в котором помещена с возможностью перемещения ползушка 22, поло 40 ние которой регулируется с помощьюмикрометрического винта 23, зафиксированного в осевом направлении посредством планки 24, закрепленной напланшайбе 12.,Ползушка 22 снабженаотверстием для размецения и креплениявинтом 25 дополнительного пишуцегоэлемента 26, который располагаетсяпараллельно и эксцентрично относительно основного пишущего элемента 4, подпружиненного посредством50 пружины 27 в направлении рабочейплоскости планшета 2,Графопостроитель снабжен системой (на чертеже не показана) ручного и автоматического включения элек 55тродвигателя 19 и электромагнита 13При этом...

Номер патента: 813369

Опубликовано: 15.03.1981

Автор: Аксенов

МПК: G05B 19/40

Метки: программным, следящая, станковс, управлением

...зависящего от расстояния между электродом и поверхностью детали. Это напряжение подается на один из входов коммутатора 6, на одноименный второй вход которого из блока 4 по второму выходу подается разрешающий сигнал на формирование канала управления генераторами 7 и 10. Генератор 7 преобразует выходное напряжение от блока измерения 4 в переменное напряжение 11 с (с частотой, пропорциональной величине электроразрядного промежутка), которое подается на вход формирователей 8 и 9. Формирователь 8 формирует на выходе импульсы слежения 1 с по амплитуде, длительности и полярности на основании команд, полученных от блока 4 - по второму входу командой на разрешение слежения, по третьему и четвертому входу-командой о полярности рассогласования и...

Номер патента: 825231

Опубликовано: 30.04.1981

Автор: Хавкин

МПК: B21D 7/024

Метки: гибки, программным, станках, труб, управлением, эталону

...соответствовать диаметру измеряемой эталонной трубы. Кроме того, размещение призмы на эталоне затруднительно при малой длине прямолинейных участков между смежными гибами, а координаты точек определяются неточно, так как способ не учитывает отклоне 2,ний фактического диаметра трубы от номинального значения.Цель изобретения - повышение точности гибки и расширение номенклатуры изготовляемых изделий.-ФУказанная цель достигается тем, что в способе гибки труб по эталону на станках с программным управлением, включающем измерение эталона на координатной измерительной машине, расчет пара.- метров эталона на ЭВМ, подготовку управляющей программы и следующую гибку трубы, при измерении эталона определяют положение оси каждого его прямолиней ного...

Номер патента: 827968

Опубликовано: 07.05.1981

Авторы: Бергер, Бинзак, Ильин, Куркулов, Маяровский, Пастух

МПК: G01B 5/04

Метки: автомат, валов, основных, программным, размеров, типа, управлениемдля, числовым

...генератораимпульсов 17 за один оборот детали, импульсы суммируются в счетчике импульсов 10 15 20 25 30 35 40 45 50 55 60 65 22, подключаемом коммутаторным ключом 24. Дальнейшая схема переработки сигналов подобна описанной выше,Измерение линейных размеров производится второй измерительной головкой 13, снабженной рабочими контактами-усиками 18, которые находятся под напряжением б В. Контакты 18 смонтированы на планке 30 (см, фиг. 2 и 3), помещенной в полом рычаге 31 с возможностью перемещения в осевом направлении за счет пружины сжатия 32. Для беззазорного перемещения планка 30 подпружинена в боковом направлении плоской пружиной 33. Рычаг 31 смонтирован на оси, образованной центровочными винтами 34, что дает возможность рабочим...

Номер патента: 837472

Опубликовано: 15.06.1981

Авторы: Ещенко, Радкевич, Синюшин, Суховеев

МПК: B21D 9/16

Метки: гидросистема, машиныс, программным, трубогибочной, управлением

...напорной магистралью 1 через золотниковое рас пределительное устройство 2 с гидро- двигателем 3 привода гибочного инструмента. Гидродвигатель 3 выполнен с тремя изолированными друг от друга секциями: основной 4 и дополнитель ными 5 и 6, расположенными вдоль общего вала 7 с лопастями. Каждая из секций 4, 5 и 6 разделена лопастями вала 7 на камеры нагнетания и слива, которые соответственно соединены с напорной магистралью 1 и сливной магистралью 8 через трехпоэиционные золотники 9, 10 и 11 с электромагнитнрм управлением. С напорной магистра 1 пью 12 секции 4 соединено реле давВьния 13, контакты которого (на чертеже не показаны) включены в схему управления золотником 10. С напорной магистралью 14 на секции 5 аналогичным образом соединено...

Номер патента: 837821

Опубликовано: 15.06.1981

Авторы: Бараб-Тарле, Гамарник, Коржан, Тростановский, Хинкус

МПК: B24B 51/00

Метки: плоскошлифовальный, программным, станок, управлением, число-вым

...и промежуточные положения инструмента 12 для правки относительно рабочей поверхности стола, т.е. координаты, например, начала обработки изделия,30 3 837821перехода с черновой на чистовую обработку, выхаживания и т.д.Затем включается привод 7 подачикруга, Круг 6 перемещается к изделию 3 до контакта с алмазом, находящимся в первом по циклу)положении,При этом срабатывает устройство наличия контакта круга 6 с алмазом ивыдает команду в ЧПУ 1 О и станок,При этом происходит первая правка 10круга, по окончании которой алмазпереходит в следующую позицию (например, в координату чистового припуска), а привод 7 подачи круга 6переходит на следующий режим обработки, По достижении кромкой круга 6,следующей по циклу позиции (например,координаты...

Номер патента: 841123

Опубликовано: 23.06.1981

Автор: Пыко

МПК: H03K 23/00

Метки: делитель, импульсовс, программным, следования, управлением, частоты

...ныходамираспределителя 4, управляющими блоком 2,Блок 2 обеспечивает хранение иустановку кодов коэффициентов деления 40в зависимости от состояния первойгруппы выходов распределителя 4 и отсостояния пересчетного узла, входящего в блок 2,Элементы 3-1-3-и И формируют сигнал логического "О" на выходе при подаче на оба входа сигнала единицы.При других комбинациях входных сигналов на выходе устанавливается логическая "1".50Устройство работает следующимобразом.В исходном состоянии счетчик 4-1,пересчетный узел блока 2 обнулены,Счетчик 1 срабатывает под воздействием тактовых импульсов с шины 5.Сигнал на выходе счетчика 1 соответствует логическому фО". Код коэффициента деления на выходах блока 2устанавливается и соответствуетнулевому...

Номер патента: 848361

Опубликовано: 23.07.1981

Авторы: Гольдфарб, Каган, Плоткин

МПК: B26D 5/00

Метки: длярезальной, коррекции, программным, программы, уп-равлением

...на опорах которого она жестко закреплена (не показано)ФПередаточный механизм представляет собой стойку 7, установленную на подавателе 8, на оси 9 которой жестко закреплены рычаг 10 и двуплечий рычаг 11, один нижний конец которого жестко соединен со средством регулировки величины коррекции, выполненным в виде пары винт 12 - гайка 13 и возвратной пружиной 14, второй верхний конец соединен с шарнирной тягой 15, фиксация средства регулировки осуществляется гайкой 16.Устройство коррекции программы работает следующим образом.Управляющие сигналы, соответствующие программе обработки материала на машине, записываются (считываются) с помощью магнитных головок 2 на магнитную ленту 6, укрепленную на основании 5, установленном в опорах машины (не...

Номер патента: 852491

Опубликовано: 07.08.1981

Авторы: Бзнуни, Мартиросян, Хечумян

МПК: B23Q 1/01, B23Q 15/00

Метки: перемещения, подвижных, программным, узловстанков, управлением

...с программным управлением состоит из высокомоментного двигателя 1 осуществляющего через механическую передачу . перемещение подвижного узла 3, исполнительного механизма, состоящего из гидростанции 4, подающей под давлением масло в полость гидроцилиндров б с фторпластовыми пробками б, расположенными в четырех углах подвижного узла станка. Управление системой перемещения подвижного узла осуществляется устройством программного управления 7.Перемещение подвижных узлов по данному способу осуществляется следующим образом.При включении станка устройство программного управления 7 подает сигнал на гидростанцию 4, при помощи которой создается требуемое давление в полостях гидроцилиндров б, в результате чего разгружается вес подвижного узла, В...

Номер патента: 866722

Опубликовано: 23.09.1981

Авторы: Белецкий, Егунов, Семенов

МПК: H03K 5/13

Метки: задержки, импульсов, программным, управлением

...совпадения с выхода устройства 15 сравнения кодов поступает логическая единица. Запаздывание, вносимое устройством первому зондирующему импульсу в начале цикла задержки,будет минимальное и составляет около 30 нс. В отличие от известных устройств, в которых задержка первого зондирующего импульса в начале цикла начинается сразу с определенной величины задержкидля известного устройства равной разности периодов Т 2- ), в предлагаемом устройстве обеспечивается ретрансляция с входа на выход первого зондирующего импульса с минимально возможной задержкой, вносимой элементами 17 и 19. Поэтому задержка импульсов устройством по любому закону всегда будет начинаться от начала координат, т,е. от ноля.866722 8 кой относительно зондирующего...

Номер патента: 872201

Опубликовано: 15.10.1981

Авторы: Ефремов, Каминский, Кац, Меньшиков, Пухов

МПК: B23Q 15/24

Метки: инструмента, исходного, координат, кромок, положения, программным, режущих, станках, управлением

...до контактирования его с одной из площадок 3. При нажатии резцом на площадку щуп 1 устройства изгибается, его перемещение передается стержню 4 измерительного датчика, который, поворачиваясь вокруг условного центра О, замыкается с кольцом 6, Замыкание кольца 6 на стержень 4 вызывает 10 останов исполнительных приводов станка. Координаты режущих кромок инструмента фиксируются устройством программного управления. Дальнейшее перемещение инструмента происходит в соответствии с программой обработки детали.15В случае аварийной ситуации, т, е. если останов исполнительных приводов не произошел по каким-либо причинам, при дальнейшем надавливании резцом на щуп 1 устройства происходит упругая деформация 2 о стержня 4 до замыкания его на кольцо 5....

Номер патента: 873416

Опубликовано: 15.10.1981

Авторы: Снигур, Ткаченко

МПК: H03K 23/00

Метки: делитель, импульсов, программным, следования, управлением, частоты

...его управляющий вход поступит нулевой потенциал с инверсного выхода ВЯ-триггера 5.Единичный потенциал с прямого выхода ВЯ-триггера 5 поступает на первый вход элемента 6, однако до окончания импульса переноса с выхода счетчика импульсов 3, т, е. до появления единичного потенциала на втором входе элемента б счетчик 4 удерживается в режиме параллельной записи. При совпадении единичных потенциалов на .входах элемента б на Ч-входе счетчика 4 появляется единичный потенциал и переводит его в режим обратного счета. С приходом каждого последующего импульса на вычитающий вход счетчика 4 состояние его уменьшается на единицу. Через время 1 = Т 811 т, где т . число, записанное в счет. чик 4 с источника информации 2, все триггеры счетчика 4...

Номер патента: 874297

Опубликовано: 23.10.1981

Авторы: Голубев, Панасов, Политов, Фридман

МПК: B23P 1/08

Метки: вырезания, программным, сложноконтурных, станок, управлением, электроискрового

...4 и 5.На координатной каретке 2 закреплена обрабатьваемая деталь 6. Координатная каретка 3 несет на себе поворотный рычаг 7 с осью 8 вра. щения, скобой 9 и исполнительные электродви. гатели 10 и 11. На скобе 9 в направляющих 12 закреплен перематьваемый проволочный электрод 13.Устройство работает следуюшим образом.При обработке поверхностей только параллельным перемешецием проволочного электрода 13 исполнительные электродвигатели 10 и 11 от3 Яключены, а по заданной программе исполнитель.ные электродвигатели 4 и 5 перемещают соответственно координатную каретку 2 с обрабаты.ваемой деталью 6 и координатную каретку 3с проволочным электродом 13,Для обработки поверхностей с изменяющимсяуглом наклона образующей, кроме...

Номер патента: 883664

Опубликовано: 23.11.1981

Авторы: Вайншток, Гордон, Рейзнер

МПК: G01G 19/38

Метки: дозирования, компонентов, программным, смесей, управлением, ячеистобетонных

...на выходах сигналы, пропорциональные подлежащейдозированию массе шлама и содержаниюводы в шламе, кочорые подаются соответственно на вход блока 6 управлениядозированием и на вход блока 14. Свыходов связанных между собой блоков9 и 10 задания информации о массесуспензии алюминиевой пудры и ее концентрации поступают сигналы, с учетомкоторых блок 11 коррекции вырабатывает на выходах сигналы, пропорциональные подлежащей дозированию массесуспензии алюминиевой пудры и массеводы в суспензии алюминиевой пудр,которые подаются соответственно навход блока 6 управления дозированиеми на вхор блока 14. Блок 14 с учетомсигналов, поступающих с выходов задатчика 5 водотвердого отношения,блока 13 определения дозы шлама 3 иблока 11 коррекции дозы массы...
