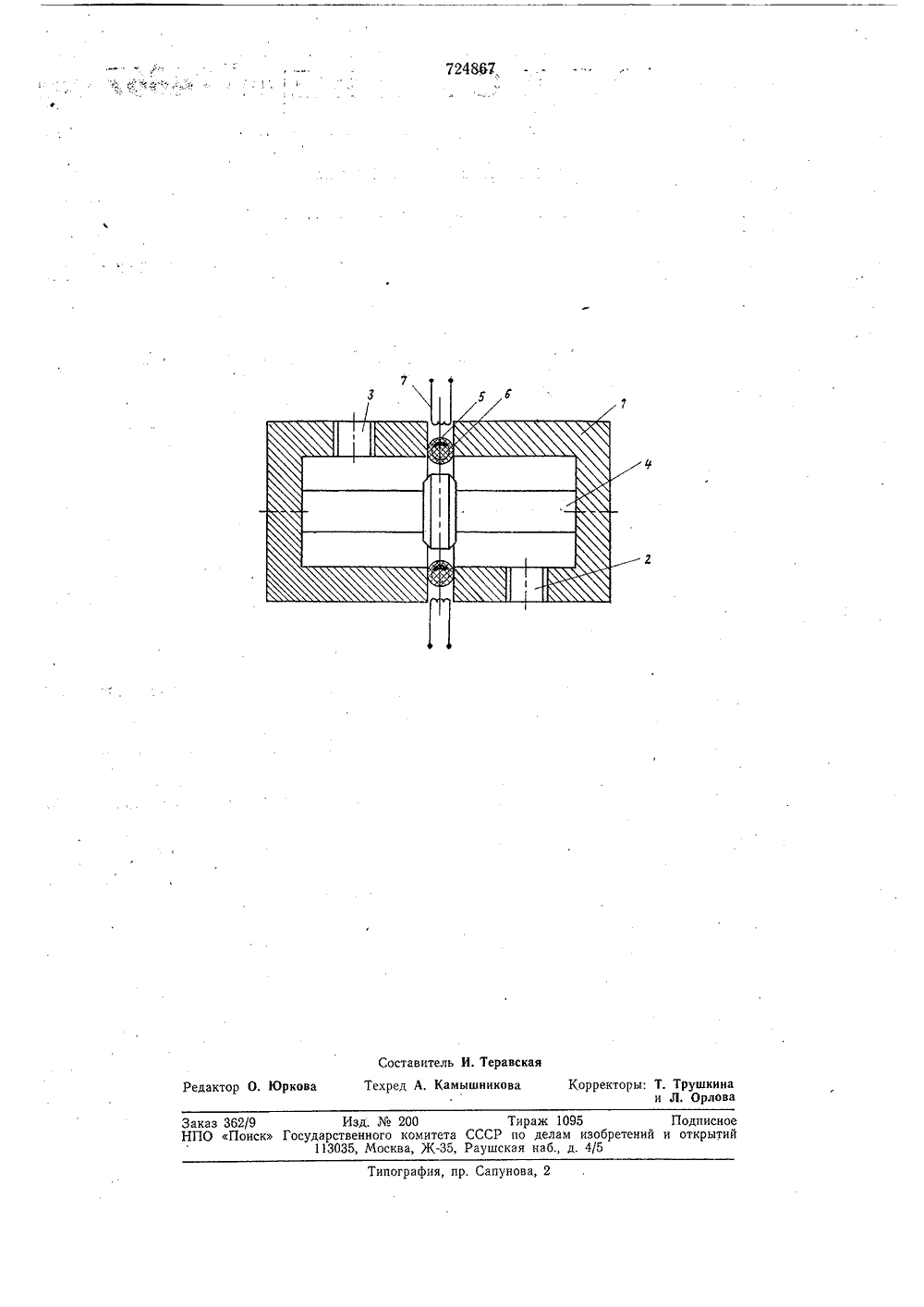

Регулируемый дроссель с программным управлением

Номер патента: 1065647

Опубликовано: 07.01.1984

Авторы: Зотов, Шевляков

МПК: F16K 47/06

Метки: дроссель, малошумный, регулируемый

...является наличие шумов и вибраций при работе клапана.Целью изобретения является снижение шума и вибраций.Поставленная цель достигается тем, что в регулируемом дросселе, содержащем установленный в расточке корпуса запорный орган со штоком, на котором выполнена винтовая канавка, на части расточки корпуса, сопряженной со штоком, выполнена винтовая канавка, причем шаги винтовых канавок корпуса и штока выполнены различными.При этом винтовая канавка, выполненная в корпусе, выполнена со сквозным каналом, ось которого параллельна оси штока.Кроме того, направление винтовых канавок штока и корпуса противоположно.На чертеже показан регулируемый дроссель, разрез.В расточке корпуса 1 установлен запорный орган 2 со штоком 3, на котором выполнена...

Номер патента: 561830

Опубликовано: 15.06.1977

Автор: Андреев

МПК: F16K 47/08

Метки: дроссель, регулируемый

...установлена подпружиненная втулка, прилегающая по периметру к поверхности дросселирующего органа.На чертеже показан описываемый дроссель.В корпусе 1 с входным 2 и выходным 3 патрубками установлен дросселирующнй орган 4 с профилированной канавкой 5. Между внутренней поверхностью корпуса 1 и наружной поверхностью дросселирующего органа 4 образована кольцевая полость 6. Во входном патрубке 2 установлена подпружиненная втулка 7, причем сопрягаемые поверхности втулки 5 7 и дросселирующего органа 4 взаимно притерты.Работает дроссель следующим образом, Среда поступает в дроссель через входнойпатрубок 2, проходит через профилнрованную 10 канавку 5 и через выходной патрубок направляется к потребителю.При вращении дросселнрующего органа 4меняется...

Номер патента: 746156

Опубликовано: 05.07.1980

Авторы: Горохов, Меркулов, Рымаков

МПК: F16K 47/14

Метки: дроссель, регулируемый

...расходной ха Орактеристики диски могут быть выполненыпеременной толщины, что обеспечит переменное сопротивление секций и, соответственно, требуемое изменение сопротивлениядросселя при перемещении регулирующего 25стержня.Для повышения технологичности изготовления пакета дроссельных секций дискс проходнымипазами выполняется в видедвух деталей плоского диска с прорезями 30и мембраны с одним отверстием.На фиг. 1 показана схема предлагаемого устройства на фиг, 2 - в аксонометрии.)две дроссельные секции, образовайныепарами дисков с прорезями и мембранами 55между ними (диски и мембраны для наглядности условно разнесены).Регулируемый дроссель имеет корпус1 с размещенным в нем пакетом дисков 2,в которых выполнены проходные пазы 3,...

Номер патента: 509754

Опубликовано: 05.04.1976

Авторы: Гойфман, Карабанов, Либер, Сухачевский

МПК: F16K 47/06

Метки: винтовой, дроссель, регулируемый

...дроссель с установленным в корпусе штоком, на поверхности которого выполнена винтовая канавка переменного сечения.С целью расширения диапазона регулирования в корпусе предлагаемого дросселя выполнены винтовые канавки с постоянным шагом, совпадающим с одним из шагов винтовой канавки штока. Кроме того, шток подпружинен, и усилие пружины направлено по направлению движения среды.На фиг. 1 показан общий вид предложенного винтового дросселя; на фиг. 2 - зона дросселироввния,В корпусе 1 с винтовой канввкой 2 с постоянным шагом установлен шток 3, нв поверхности которого выполнена винтовая 2 О канавка 4 переменного сечения.Винтовая нарезка корпуса и штока образуют винтовой дросселируюший канал переменного сечения.Шток 3 подпружинен пружиной...

Номер патента: 473874

Опубликовано: 15.06.1975

Автор: Солодов

МПК: F16K 3/26

Метки: дроссель, регулируемый

...каналы в выполнены в виде узкихо щелей, направленных вдоль осн штуцера. Наштуцер надета втулка 3 с внутренней кольцевой выточкой 4, имеющей седло в виде скошенной кромки 5, Между фланцем 6 штуцера и торцом втулки помещена пругкина 7, закрываемая стаканом 8, кромка которого настраивается на нулевое деление линейнойшкалы 9. Для предотвращения сбивки регулировки стакан зафиксирован штифтом 10.На резьбовой наконечник штуцера навинченаО гайка 11 с угловой шкалон 12. Уплотнениевтулки относительно штуцера осуществляетсякольцами 13. Втулка имеет продольныйпаз 14, который свободно скользит по штифту 15, ввернутому в штуцер. Между втулкой5 и регулировочной гайкой помещено кольцо 16.Дроссель работает следующим образом.Регулировка расхода рабочей...
