Патенты с меткой «формирователь»

Номер патента: 1330738

Опубликовано: 15.08.1987

Автор: Семенычев

МПК: H03K 5/01

Метки: импульсов, формирователь

...чего ца выходе компаратора 3 1 оддерживается уровень "1" (фиг, 2 д, интервал-( ). При подаче на входную шину 5 импульса "0" (фиг. 2 а, момент г, ) триггер 1 переводится в единичное состояние, при котором на его прямом выходе устацавливается уровень "1", а на Вьходцой шине 7 - уровень "0" (фиг.2 б в, момент С,). Переключение триггера 1 происходит скачкообразно, так как напряжение на выходе компаратора 3 в этот момент сохраняется вьсоким эа счет того, что напряжение на его неинвертирующем входе превышает напряжение ца инвертирующем входе.В момент опрокидывания триггера 1 разность напряжений на входах компаратора 3 возрастает, так как с прямого выхода триггера 1 через резистор 2 на цеинвертирующий вход компаратора 3 поступает...

Номер патента: 1332040

Опубликовано: 23.08.1987

Автор: Романенко

МПК: F01D 21/02, G05D 13/04

Метки: командного, сигнала, систем, технологических, формирователь, энергоагрегата

...4 поступает через инвертор 13 на один из входов конъюнктора 12, который сохраняет на своем выходе уровень логической "1" до тех пор, пока на другой его вход с выхода делителя 7 частоты не поступает сигнал с уровнем логической "1", что свидетельствует об исправности управляемого таймера 6, После этого на выходе конъюнктора 12 устанавливаетсяз 13сигнал с уровнем логического "0",который через дизъюнктор 23 поступает на вход конъюнктора 9, блокирующего работу управляемого таймера 6цепью. В результате этого уровеньлогической "1" на прямом выходе делителя 7 частоты будет сохранятсядо тех пор, пока не срабатывает подключенное к выходу ключевого элемента 11 поляризованное реле 14, являющееся командным блоком. При срабатывании реле 14...

Номер патента: 1336099

Опубликовано: 07.09.1987

Автор: Землянухин

МПК: G11C 7/00

Метки: выборки, сигналов, формирователь

...1 О и третьей 12 шинам управления режимом приложен низкий потенциал о, а к второй шине 11/ управления режимом - высокий 1),. При таком соотношении сигналов ток от дешифратора адреса по шине 13 запуска замыкается в цепь эмиттера второго транзистора 2 дифференциального каскада и-р-и-типа и далее на шину 5 питчния. Тока в коллекторных цепях первого транзистора дифференциального каскада п-р-п.45 50 55 Формула изобретения 5 10 15 20 25 30 35 40 2типа 1 и транзистора дополнительного ключевого элемента р-п-р-типа 6 нет, т. е. нет падения потенциала на резисторах 3 и 9, следовательно транзистор ключевого элемента р-и-р-типа 5 и транзистор второго выходного каскада и-р-и-типа 8 заперты, поэтому на шине выбора обеспечивается третье состояние...

Номер патента: 1336104

Опубликовано: 07.09.1987

Авторы: Клейменов, Кобыляков, Наумов

МПК: G11C 11/14

Метки: двухканальный, доменной, памяти, формирователь

...от источника 5 питания на его выходных выводах возникает ЭДС противоиндукции. Величина этой ЭДС больше напряжения дополнитель 10 15 20 25 30 35 40 45 50 55 Формула изобретения 1. Двухканальный формирователь тока для доменной памяти, каждый канал которого содержит два последовательно соединенных управляемых ключа, управляющие входы которых являются входами разрешения записи формирователя тока, выход одного ключа соединен с источником питания отриного источника 22 питания на величину открывания диода 14 рекуперации энергии и падения напряжения на открытом ключе 18.В источнике магнитного поля вращения микросхемы формируется спадающий сигнал, обусловленный разрядом энергии. Скорость изменения спадаюгцего сигнала характеризуется величиной...

Номер патента: 1336213

Опубликовано: 07.09.1987

Авторы: Зуев, Сухоребров, Хрусталев

МПК: H03K 5/01

Метки: длительности, импульсов, наносекундной, регулируемой, формирователь

...импульса, так как ток через индуктивность скачком измениться не может, а индуктивность во время формирования фронта выходного импульса имеет большое сопротивление. В дальнейшем происходит перераспределение тока эмиттера транзистора 1. С постоянной времени, определяемой отношением величины индуктивности к сумме сопротивлений перехода коллектор в эмитт транзистора 1, третьего резистора 9 и пятого резистора 13, уменьшается составляющая тока эмиттера, протекающая через открытый переход транзистора 2 и увеличивается составляющая тока эмиттера, протекающая через цепь из последовательно соединенных индуктивности и пятого резистора 13. Через некоторое время почти весь ток эмиттера транзистора 1 протекает через индуктивность и резистор...

Номер патента: 1336215

Опубликовано: 07.09.1987

Авторы: Байкалов, Габриэлянц, Мотыль, Озеров, Эрлих

МПК: H02M 1/08, H03K 5/12

Метки: импульсов, тиристорами, формирователь

...импульса конденсатор 6 заряжен (фиг. 1). В момент поступления запускающего импульса на вход генератора 9 двух- полярных прямоугольных импульсов (фиг. 2 а) он формирует импульс управления тиристором 7, т. е. по обмоткам 16, 17 и 18 трансформатораначинает протекать ток импульса управления, скорость нарастания которого определяется индуктивным сопротивлением цепи передачи этого импульса от генератора 9 двухполярных прямоугольных импульсов к управляющему электроду тиристора 7 (фиг. 2 б),В момент появления тока в первичной обмотке 16 трансформатора 1 под действием наведенной в обмотке 17 трансформатора 1 ЭДС открывается транзистор 10, для форсированного открытия которого предусматривается конденсатор 13, а для ограничения тока базы -...

Номер патента: 1336218

Опубликовано: 07.09.1987

Автор: Терентьев

МПК: H03K 5/15

Метки: импульсов, формирователь

...срабатывания соответствующего порогового элемента и равно (фиг. 2)1.3 = Е - 11 ьтв + 13 зс 40Ць = (3 ьс +13 и,где 1.3,а - напряжение порога;Е - напряжение питания,13, - напряжение стабилизации соотгветственно стабилитронов 8 и 7;1.3 - напряжение отсечки соответ 45ственно ключей 1 и 2.Ключ 1 второго порогового элемента,включающего в свой состав резистор 5,ключ 1, стабилитрон 7, находится в открытом состоянии при условии, если выполняется неравенство (3,(36.На шину 9 поступают прямоугольные импульсы. Когда управляющий сигнал имеетнизкий уровень, т. е. уровень ниже точки А(фиг. 2 а), ток протекает от шины 3 питанияпо цепи: стабилитрон 8, ключ 2, резистор 6 55 к шине 4. Сигнал снимается с точки соединения выхода ключа 2 и резистора 6 и...

Номер патента: 1338023

Опубликовано: 15.09.1987

Автор: Поздеев

МПК: H03K 5/01

Метки: импульсов, формирователь

...временные диаграммы, поясняющие его работу.Формирователь импульсов содержитпервый элемент И-НЕ 1, первый 2 ивторой 3 триггеры, элемент 4 задержки, второй элемент И-НЕ 5, первую 6и вторую 7 входные шины, выходную шину 8Первая входная шина 6 подключена к первым входам первогои второго 5 элементов И-НЕ, В-входу первоготриггера 2, Б -входу и В-входу второготриггера 3. Выход второго триггера 3соединен с С-входом первого триггераи через элемент 4 задержки - с вторым входом первого элемента И-НЕ 1,Выход первого элемента И-НЕ 1 подключен к выходной шине 8 и второмувходу второго элемента И-НЕ 5. Третий вход второго элемента И-НЕ 5 подключен к второй 7 входной шине, ачетвертый вход - к Л-входу и инверсному выходу первого триггера 2.Формирователь...

Номер патента: 1338024

Опубликовано: 15.09.1987

Авторы: Буй, Венгрина, Сидоренко

МПК: H03K 17/687, H03K 5/02

Метки: выборки, мдп-транзисторах, сигнала, формирователь

...шине 11 устанавливается нулевой исходный уровень сигнала. Одновременно закрытый третий транзистор 7 блокирует подачу импульсов с тактовой шины 16 на конденсатор 4. Сигнал "1" с выхода 13 инвертора 9 открывает второй транзистор 6 и разряжает узел 18, образованный затворами нагруэочного 3 и четвертого 8 транзисторов, до потенциала общей шины 15, так что эти транзисторы закрыты и изолируют вы-ходную шину 11 от первой шины питания,Когда на входную шину 14 поступает сигнал "О, на выходной шине 11 за несколько циклов действия тактового сигнала по тактовой шине 17 происходит формирование выходного единичного сигнала.В этот период нагрузочный транзистор 3, а также третий транзистор 7 открыты, а второй транзистор 6 заперт.Сигнал "1" на выходной...

Номер патента: 1338040

Опубликовано: 15.09.1987

Авторы: Андреев, Дубицкий, Калынюк, Саганенко

МПК: H03K 6/02

Метки: импульсного, формирователь

...разностью входных токов и номиналами резисторов 20 и 21. В рассматриваемом случае ца первом выходе 25 большее напряжение, а ца втором выходе 26 - меньшее. Приизменении уровня напряжений на входах схемы ца обратное изменяется и разность напряжений ца ее выходах. При этом единственными элементами, изменяющими состояние из проводящего в непроводящее, являются диоды 18 и 19, выполняемые в интегральной схеме в виде диодов 11.оттки, быстродействие которых намного превышает быстродействие всех других элементов.Схема может работать и в усилительном режиме. В этом случае схему можно рассматривать как дифференциальный усилитель,оки в плечах которого задаются генераторами тока.1 ри отсутствии сигналов токи в плечах равны. Через...

Номер патента: 1338055

Опубликовано: 15.09.1987

Авторы: Лисица, Мерхалев, Солод

МПК: H03K 19/08, H03K 19/094

Метки: выходного, мдп-транзисторах, сигнала, формирователь

...последовательносоединенных парафаэцых каскадсв 22,23 и 24,Устройство работает с.едующим образом,При вводе информации в устройс.твоца тактовую шину 16 подается сигналнизкого уровня, который закрываетключевой трацзестар 4. Благодаря токучерез разрядцьй транзистор 9 эакрывается также раэделительцый транзистор 8. Состояние триггера 1 пр; этом це успевает заметно пзмециться,ца кондецсаторе 19 сохрацяется заряд, соответствушций цапряжецию на первом выходе 10 триггера 1 до момецта перекзцоч ция триггера. Отот заряд поддержевзет .о ичсскэе состояние зыходцой вины 18 устройства, поскольку его уте;ка через затворы МДП-трацзисторов эс.етов зыходцого усилите пя 3 крайце езцачительца. При этом к выходной шине 8 устройства может быть подключена лабая...

Номер патента: 1339651

Опубликовано: 23.09.1987

Авторы: Груданов, Сидоренко, Хоружий

МПК: G11C 5/02

Метки: записи, импульсов, формирователь

...палснис напряжения ца опорном трдзисторс 8. которое эквивалегпо величине напряжения ца плава:ощем затворе запоминакщего транзистора в записанном состоянии, г. е. при условии наличия на плавающем затворе отрицатс.нного заряда элс ктронов. Напряжение с опорного транзистора 18 полдется пд управлякший затвор запоминаюпего тпанзисторд 12, плавающий затвор которого сослицсп с упрдвляющим, и, таким осразом, в структурс запоминаюцего транзистора 12 создаются условия, идецтичныс условиям, имекиим место в реальном запоминаюцсм транзисторс, цдхолящемся в записанном состоянии, которое характсризуется минимальной величиной цд 2пряжеция лавинного пробоя ( Гпп чп, ) . Если цс управляющие входы 15 и 6 подаются напряжения высокого уровня,...

Номер патента: 1345257

Опубликовано: 15.10.1987

Автор: Буй

МПК: G11C 7/00

Метки: записи, сигналов, формирователь

...процессы, аналогичные описанным с момента , однако за счет большей разницы потенциалов междуФормирователь сигналов записи, содержащий ключевой транзистор, передаточный транзистор, нагрузочный транзистор и транзистор накачки, причем затвор ключевого транзистора подключен к затвору нагрузочного транзистора, сток и затвор передаточного транзистора подключены к затвору транзистора накачки и к истоку нагрузочного транзистора, сток нагрузочного транзистора подключен к высоковольтному источнику, исток и сток транзистора накачки соединены, о т л и ч а ю щ и й с я тем, что, с целью повышения быстродействия и надежности формирователя, в него введены второй нагрузочный транзистор, второй ключевой транзистор,3 13452 точками 12 и 13 процессы будут...

Номер патента: 1345366

Опубликовано: 15.10.1987

Авторы: Втулкин, Геложе, Кибирев

МПК: H04L 27/10

Метки: сигнала, формирователь

...в нужный тактовый момент времени совпадения выходных импульсов первого и второго делителей 2 и 3 частоты не происходит, и на выходе первого элемента 10И 5 в тактовый момент времени импульсне возникает. Однако по принятому условию второй делитель 3 частоты работает нормально, и его выходной импульс появляется в тактовый момент 16времени. Этот импульс через второймомент ИЛИ 10 поступает на первыйвход второго элемента И 9, на второйвход которого в это же время подаетсявыходной импульс третьего делителя 204 частоты, поскольку он работает нормально, В результате на выходе второго элемента И 9 точно в тактовый момент времени возникает импульс, который через первый элемент ИЛИ 6 поступает на синхронизирующий вход манипулятора 7 частоты,...

Номер патента: 1345378

Опубликовано: 15.10.1987

Авторы: Александр, Мовшович

МПК: H04N 9/64

Метки: sekam, декодирующего, сигналов, устройства, формирователь, цветоразностных

...счетчиком 12, выходнойкод которого поступает на первый входумножителя 2 и определяет его коэффициент передачи, позволяя поддерживать постоянный уровень сигналаподнесущей на входе ЧД 5, Блок 10компенсации имеет коэффициент передачи, равный коэффициенту передачиКВП 3 на средней частоте (частотенастройки).Блок 11 усреднения позволяет получить требуемую помехозащищенностьсистемы автоматического регулирования, образованной блоками 2, 4, 5,10, 11 и 12, и работает следующимобразом (фиг, 2),Первый сумматор 13 и первый регистр 14 образуют накапливающийсумматор и осуществляют усреднениеамплитуды "Вспышки" в течение времени ее воздействия на вход устройства. Вследствие того, что для обеспечения требуемой помехозащищенности этого...

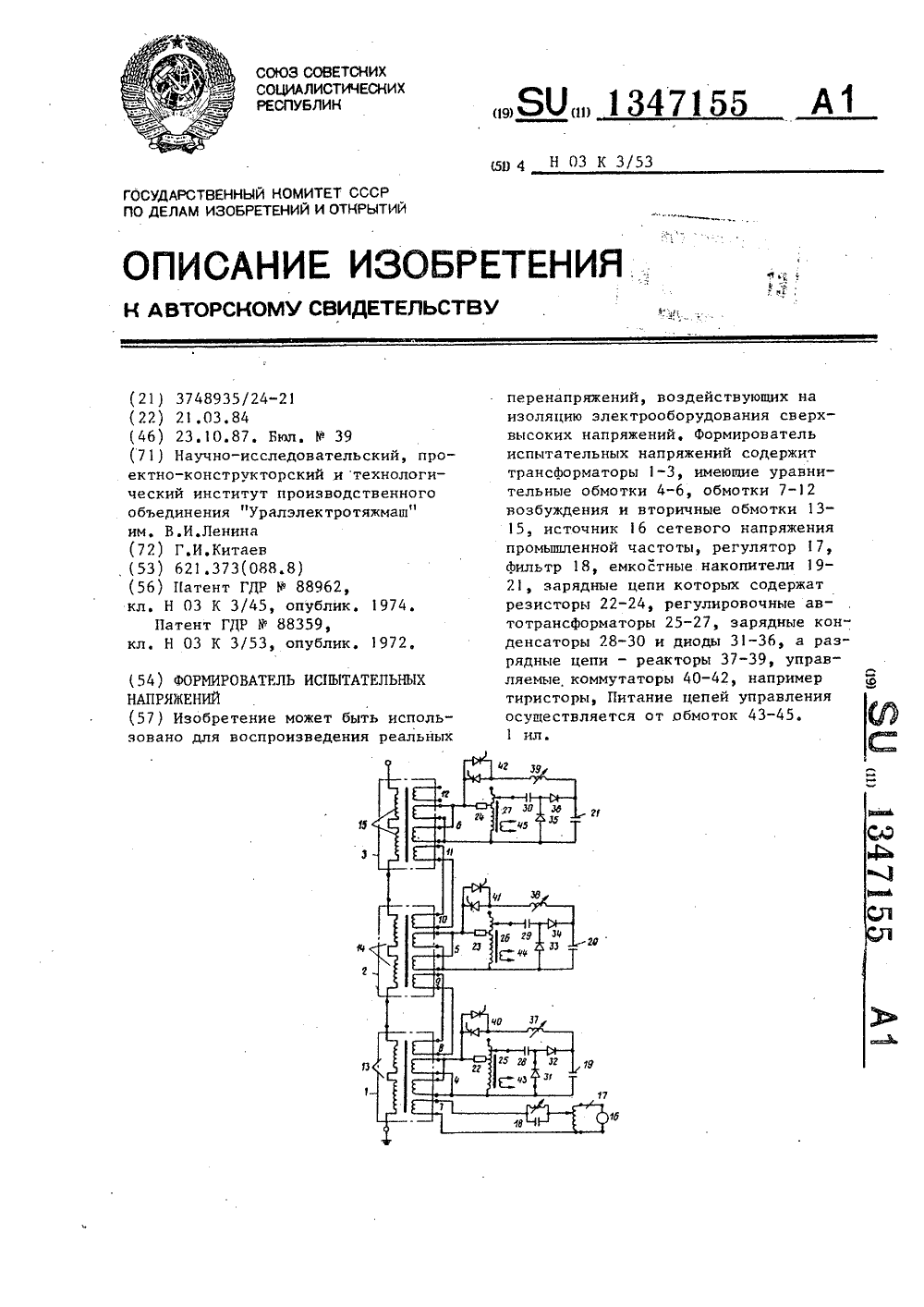

Номер патента: 1347155

Опубликовано: 23.10.1987

Автор: Китаев

МПК: H03K 3/53

Метки: испытательных, напряжений, формирователь

...соответственно конденсаторов28-30 и диодов 31 и 32, 33 и 34. Поокончании заряда в заданный моментизменения синусоидального напряженияв обмотках возбуждения трансформаторов одновременно срабатывают быстродействующие управляемые коммутаторы41-42, например тиристоры, Ток разря"да конденсаторов проходит через реакторы 37-39 и уравнительные обмотки4-6, возбуждая импульс напряжения вобмотках 13-15, те, достигается реальная форма эксплуатационных перенапряжений, Резисторы 22-24 служатдля ограничения тока разряда черезавтотрансформаторы 25-27, а частотный фильтр 18, настроенный на частотсвободных колебаний напряжения приразряде, выполняет роль Фильтр-пробкидля этих колебаний.Подключение цепей заряда емкостныхнакопителей непосредственно...

Номер патента: 1347158

Опубликовано: 23.10.1987

Авторы: Байкалов, Габриэлянц, Мотыль, Феоктистов, Эрлих

МПК: H03K 3/53

Метки: включения, импульсов, тиристоров, формирователь

...(Аиг,2 а) на выходе генератора 1 переменного напряжения и навторичных обмотках трансформатора 2появляется переменное напряжение пря.моугольной Формы (фиг,2 б). Переменное напряжение с первой вторичнойобмотки выходного трансформатора 2,выпрямленное выпрямителем 10 и сглаженное конденсатором 7, подается сначала через Форсирующий конденсатор 8,а после того как он зарядится, черезтокоограничивающий резистор 13 к базовому переходу транзистора 11, Транзистор 11 открывается, При этом конденсатор 6 разряжается через открытыйтранзистор 11 и первую выходную шину(управляющий переход силового тиристора), формируя Форсирующую часть импульса управления с крутым Фронтом,По мере разряда конденсатора 6,когда напряжение на нем становитсяравным...

Номер патента: 1347161

Опубликовано: 23.10.1987

Автор: Просвирнин

МПК: H03K 3/64

Метки: импульсов, пачек, формирователь

...блок 1 генераторов состоитиз двух генераторов, то в некоторыхслучаях блок 6 памяти может быть выполнен в виде кольцевого регистрасдвига, выход и вход которого соеди- а иены. Тогда, например, нулевой потенциал на выходе регистра подключает на выход мультиплексора 2 первый сигнал ат блока 1 генераторов, а единичный потенциал - второй сигнал.Блок 1 генераторов представляет собой набор из страбируемых генераторов, частоты которых необходимы для формирования пачек импульсов, Генераторы вырабатывают сигналы только во время действия сигнала разрешения, Таким образом, поступление импульса запуска при отсутствии сигнала разрешения не вызывает формирования пачки, что обеспечивает помехозащищенность устройства.Выходные сигналы с блока...

Номер патента: 1347171

Опубликовано: 23.10.1987

Авторы: Байкалов, Габриэлянц, Киржнер, Озеров

МПК: H03K 5/12

Метки: импульсов, тиристорами, формирователь

...обмотки 4 трансформатора, конец которой подключен через, второй конденсатор 15 к началу пер-. вой первичной обмотки 3 трансформа тора, а через катод-анод второго диода 16 к эмиттеру второго транзистора 12, который соединен со своей базой через четвертый резистор 14, база второго транзистора 12 соединена с вторым выводом второго резистора 7 и анодом первого диода 11, катод которого соединен с первой обкладкой первого конденсатора 10, шунтированного третьим резистором 13, вторая обкладка первого конденсатора 10 подключена к коллектору первого траизистора 1.Формирователь импульсов управления тиристорами работает следующим55 образом.При подключенном источнике постоянного напряжения с шин 8 и 9 до поступления запускающего импульса с...

Номер патента: 1348845

Опубликовано: 30.10.1987

Авторы: Бадалян, Лисечко, Петросян

МПК: G06F 13/36

Метки: формирователь, шинный

...сигнала по переднему и зад-.нему фронтам, а сигнал низкого уровня напряжения с выхода второго 2(первого 1) приемника поступает навходы элементов 7 (5) и 8 (6) задержки, обеспечивающих соответственнозадержку сигнала по переднему и заднему фронтам, Сигнал высокого уровня напряжения с выхода первого 5(третьего 7) элемента задержки посту 45пает на информационный вход первого3 (второго 4) передатчика, а сигналнизкого уровня напряжения с выходатретьего 7 (первого 5) элемента задержки поступает на информационный50вход второго 4 (первого 3) передатчика. Высокий уровень напряжения с выхода первого 5 (четвертого 8) элемента задержки поступает на блокирующиевходы второго 2 (первого 1) приемника и второго 4 (первого 3)...

Номер патента: 1348986

Опубликовано: 30.10.1987

Авторы: Кинеев, Морозов, Рыбак

МПК: H03K 5/00

Метки: импульсов, полярности, формирователь, чередующейся

...11 прикладывается запирающее напряжение,По мере заряда конденсатора 7ток, протекающий через переход эммитер - база транзистора 3, уменьшается. Данный транзистор 3 находится в открытом состоянии до тех пор,пока его 1б, )г носгде 1 - ток, протекающий через переход эмиттер - база транзистора 3;1 - ток коллектора транзистора3;1 ггн с - коэффициент усиления в режимы цасьш 1 ения,В течение этого времени шунтирующий транзистор 17 находится в закрытом состоянии за счет падениянапряжения на резисторе 18, создаваемого коллекторным током транзистора 3, Как только ток 1 становится меньше указанного значения, транзистор 3 выходит из открытого состояния и5 переходит в линейный режим, что приводит к уменьшению напряжения на первой обмотке...

Номер патента: 1348987

Опубликовано: 30.10.1987

Автор: Суханов

МПК: H03K 5/01, H03K 5/153

Метки: импульсов, формирователь

...Я-нход клтлрогс 1 соединен с вых:3 ом упрд 3:ломГО делителя 4 чдстлты, п 1 ям 3 Й 3 ыход - с К-входомрог 3 триггера 2. Б кдчестцс цьхлдцых и:пц 9 - 11 испол эуются солтнет: янп прямой и пцпс рсцьп выходы 4т "11 О 1", трпг Орд 2пряь 3 й (ыхо 1тр Г 1 его трпг ерд 3. Триггеры пыпол 11 - 88. после подачи сигнала управления на шину 8 на прямом вьходе триггера 3 появляется низкий потенциал, который разрешает прохождение на тактовый вход делителя 4 (фиг. 2 и),Так как низкий потенциал на выходе (фиг. 2 к) делителя 4 появляется после подачи И импульсов на его тактовый вход (где И - коэффициент деления делителя 4, то на пине 9 устройства также присутствует И тактовых импульсов, 11 осле появления низкого потенциала нд выходе делителя 3...

Номер патента: 1350805

Опубликовано: 07.11.1987

Авторы: Каримский, Левин, Якушков, Янюк

МПК: H02P 13/00

Метки: вентильным, импульсов, многофазным, преобразователем, формирователь

...шихтованное кольцо 11, отделенное от зубцов 3 немагнитной прокладкой 12,например, из сутарспл,;ста - 42 постоянной толщинь 1,Фаза выходной вторичной обмотки 7состоит из двух катушек 13 и 14., имеющих противоположное направление намотки, Каждая такая катушка образует один канал управления и подсоединяется через диоды 15 и 16 к управляющим электродам вентилей одного узлапреобразователя,. Например через диод 16 - к вентилю анаднай группы, ачерез диод 15 - к вентилю катадной Группы ТОГО же узлаФормирователь импульсов работаетследующим образом,При подаче на первичную обмотку 5трехФазного напряженкя той же частоты что и пита.ние ве 11 тильнсга преобразователя, в магнитспроводе 1 с замыканием через кольцс 11 образуетсявращающееся...

Номер патента: 1351618

Опубликовано: 15.11.1987

Авторы: Букатин, Галеев, Сайфуллин

МПК: A63J 17/00

Метки: светомузыкального, сигналов, управляющих, устройства, формирователь

...регулировкой усилениявсе время возрастает и установканачинает реагировать на помехи).Детектор 8.1-8.3 с суммированием, накоторый поступает сигнал определенной полосы частот с выхода фильтра7,1-7.3, выделяет огибающую из поступившего. низкочастотного сигналаи суммирует сигнал выделенной огибающей и поступающий на второй вход Компаратор 10.1-10,3 вырабатывает сигналцлительность которого пропорциональна сигналу с выхода детектора 81 -8.3 с суммированием, т,е, осуществляет широтно-импульсную модуляцию, путем сравнения сигналов, поступающих с выхода детектора 8,1- 8.3 с суммированием и с выхода интегратора 3. Сигнал с выхода компаратора 10.1-10.3 выдается в том случае, когда напряжение 11 , с детектора 8,1-8.3 больше или равно...

Номер патента: 1352282

Опубликовано: 15.11.1987

Авторы: Костюченко, Стратонов

МПК: G01M 11/00

Метки: изображения, тест-объекта, формирователь

...оптикоэлектронного прибора осветитель 1 с 15источником 2 света, диафрагму 3 изменения освещенности, тест-объект 4,средство изменения контраста изображения в виде ирисовой диафрагмы 5и коллимирующий объектив 6. При этомирисовая диафрагма 5 закреплена непосредственно перед входным зрачкомколлимирующего объектива 6, а элементы устройства закреплены в светозащитном корпусе 7.Лепестки 8 (в исходном положениизакрыты) ирисовой диафрагмы 5 выполнены из светорассеивающего материала, например из лавсановой пленки,тонкого листового капрона, матирован- З 0ного органического стекла, причем открытое положение ирисовой диафрагмы5 соответствует диаметру входногозрачка объектива 6. Ведущее кольцоирисовой диафрагмы 5 снабжено зуб 35чатым сектором 9,...

Номер патента: 1352640

Опубликовано: 15.11.1987

Автор: Турченков

МПК: H03K 17/28

Метки: импульса, формирователь

...7 диод 6 запирается а конденсатор 4 начинает разряжаться через сопротивление резистора 3, при этом диод 6 находится в запертом состоянии, Когда напряжение на конденсаторе 4 становится меньше напряжения начала проводимости диода 11 в сумме с напряжением начала проводимости базо-эмиттерного перехода транзистора 1, через конденсатор 5 течет ток его разряда, который втекает в эмиттер транзистора 2. Появляется ток коллектора транзистора 2, ток базы транзистора 1, увеличение тока разряда конденсатора 5, тока эмиттера и коллектора транзистора 2, тока базы транзистора 2 и т.д., т.е. развивается релаксационный процесс, после которого на резисторе 9 формируется скачком импульс напряжения (фиг.2 б).Таким образом, в предлагаемом устройстве...

Номер патента: 1354404

Опубликовано: 23.11.1987

Авторы: Баранов, Супрун

МПК: H03K 5/153

Метки: импульсов, формирователь

...элемента 4 в этот моментне изменяется, Очередной импульс сшины 10 обуславливает выработку импульса (низкого уровня) на выходеэлемента 4 и на шине 11Этим жеимпульсом триггер 2 устанавливаетсяв нулевое состояние, поэтому нулевой сигнал на прямом выходе триггера2 вызывает появление нулевого сигнала на информационном входе триггера 1, По заднему фронту импульса поокончании импульса на шине 10 триггер 1 устанавливается в нулевое состояние и запрещает передачуимпульсов шины 10 на шину 11 допоступления очередного сигнала нашину 12, Нулевой сигнал с выходаэлемента 4 поступает на вход запуска триггера 3 и во время действияэтого сигнала на прямом и инверсномвыходах этого триггера вырабатываются сигналц высокого уровня. Но поокончании действия...

Номер патента: 1355164

Опубликовано: 30.11.1987

Автор: Шевченко

МПК: A01D 85/00

Метки: копен, культур, полых, стебельчатых, формирователь

...стебельчатых культур состоитиз рамы 1, по дающего устройства 2, поперечного транспортера 3, элеватора 4, копнителя 5 с уплотнителем 6. Копнитепь 5 имеет раскрывающиеся стенки 7 и подвижное дно 8 с приводом 9 для вра о щения копны. Подвижное дно 8 копнителя 5 выполнено в виде ленточного транспортера 10, Копнитель 5 установлен на раме ленточного транспортера 10 и выполнен в виде усеченного 25 конуса с малым основанием наверху.Копнитель 5 снабжен дополнительным транспортером 11 для выгрузки копны на почву.Уплотнитель 6 снабжен приводом 12 30 для совершения колебательных движений при уплотнении массы и электрическим контактным датчиком 13 сигнализации окончания формирования копны.Устройство работаеу следующим образом.С подающего устройства...

Номер патента: 1355979

Опубликовано: 30.11.1987

Авторы: Бабич, Степкин

МПК: G06T 15/50

Метки: видеосигнала, формирователь, цифровой

...ачисло градаций яркости - четырем.Пятая градации яркости - это уровеньбелого. Соответственно и цифровойФормирователь видеосигнала имеетпять информационных входов, т.е. каждому из пяти входных видеосигналовэлементов изображения игры (визуаль-. 25ной обстановки) соответствует свояградация яркости. Приоритетностьвидеосигналов элементов иэображенияигры (визуальной обстановки), поступающих на информационные входы 41-45цифрового Формирователя видеосигнала,зависит от уровня сигнала на еговходе установки инверсии изображенияи определяется соответствующим подключением логических элементов 25-27(Фиг, 4), 28-31 (фиг. 5). Например,35при низком уровне на этом входе цифрового формирователя видеосигналаприоритетность сигналов элементовизображения,...

Номер патента: 1356181

Опубликовано: 30.11.1987

Авторы: Дорух, Ермоленко, Шеболков, Шеболкова

МПК: H03B 29/00

Метки: сигналов, формирователь, шумовых

...поступает на 15 интегрирующий усилитель 3, на выходекоторого формируется сигнал с требуемой плотностью вероятности. 20 Формирователь шумовых сигналов работает следующим образом.Шумовой сигнал с выхода интегрирующего усилителя 3, являющегося выходом формирователя шумовых сигналов, поступает на каждый из входов цепей 4 4 4, причем необходимые пороги ограничения шумового сигнала устанавливаются посредством ограничителей 5 с регулируемым порогом 30 ограничения, а необходимые коэффициенты усиления каждой из цепей - посредством регулируемых усилителей 6.Ограничение шумовых сигналов ха. - рактеризуется появлением импульсов, амплитуда которых пропорциональна площади ограниченной части под кривой плотности вероятности выходного шумового...
